仰拱及仰拱填充施工工艺

二次衬砌、仰拱及仰拱填充施工作业指导书一、作业制度1.施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《隧道二衬施工作业指导书》、《客运专线铁路隧道工程施工技术指南》。

2.施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产条例》、《客运专线铁路隧道工程施工质量验收暂行标准》、《铁路混凝土工程施工质量验收补充标准》。

二、适用范围适用于铁路隧道二次衬砌、仰拱及仰拱填充施工。

三、工艺流程施工前于隧道边墙每隔5米施放测量控制点，作为仰拱开挖及混凝土施工控制点。

为不影响机械车辆通行，仰拱、仰拱填充利用栈桥四、4.1衬砌模板制作9～12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。

模板台车侧壁作业窗宜分层布置，层高不宜大于1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。

拱顶部位应预留2～4个注浆孔。

模板安装必须稳固牢靠，接缝严密，不得漏浆。

模板台车的走行轨Ⅰ、Ⅱ级围岩段，宜设在底板垫层（10cm厚的C25钢筋混凝土）面上，Ⅲ～Ⅳ级围岩段，宜铺设在填充混凝土面上。

模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂。

模板的安装允许偏差和检验方法见表1。

表1 模板安装允许偏差和检验方法4.2衬砌钢筋钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等均应清除干净；加工后的钢筋表面不应有削弱钢筋截面的伤痕；利用冷拉方法矫直伸长率：Ⅰ级钢筋不得超过2％，Ⅱ级钢筋不得超过1％。

⑴钢筋的加工应符合设计要求，其允许偏差和检验方法符合表2规定。

表2 钢筋加工允许偏差和检验方法⑵钢筋安装及保护层厚度允许偏差和检验方法应符合表3规定。

表3 钢筋安装及保护层厚度允许偏差（mm）和检验方法⑶钢筋接头应设置在承受应力较小处，并应分散布置。

配制在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。

当设计未提出要求时，应符合下列规定：①焊（连）接接头在受弯构件的受拉区不得大于50％，轴心受拉构件不得大于25％；②在构件的受拉区，绑扎接头不得大于25％，在受压区不得大于50％；③钢筋接头应避开钢筋的弯曲处，距离弯曲点的距离不得小于钢筋直径的10倍。

新建贵阳至广州铁路GGTJ-1标隧道仰拱、仰拱填充施工方案编制：复核：审核：中铁二局贵广铁路工程指挥部四项目部2009年12月目录1、工程概况 (1)2、施工工艺及方法 (1)2.1前期已施作段仰拱及仰拱填充预留厚度浇筑施工工艺及方法 (1)2.2仰拱、仰拱填充施工工艺流程 (3)2.3仰拱、仰拱填充施工方法 (4)3、钢筋施工质量保证 (7)4、混凝土浇筑质量保证 (9)5、施工注意事项 (10)6、安全技术保证措施 (11)隧道仰拱、仰拱填充施工方案1、工程概况前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。

现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。

仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。

前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。

仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设臵2%的横向排水坡，隧道侧沟槽侧壁边设臵φ160过水孔。

填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。

2、施工工艺及方法2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。

现要求仰拱填充浇筑至填充顶面，施工方案如下：2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。

2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。

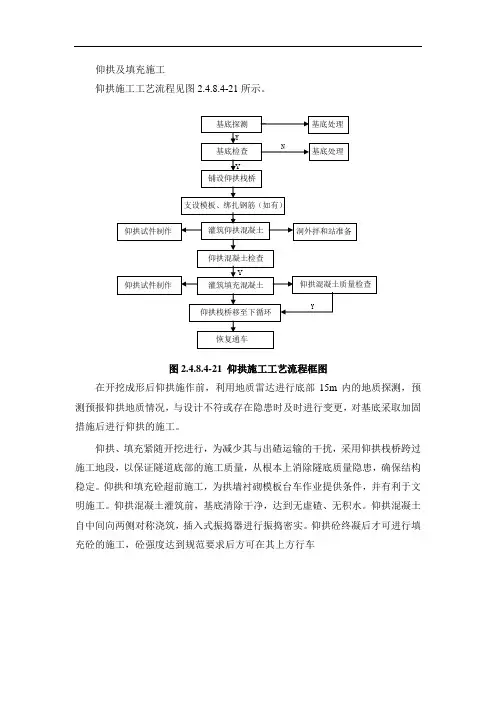

仰拱及填充施工
仰拱施工工艺流程见图2.4.8.4-21所示。

图2.4.8.4-21 仰拱施工工艺流程框图
在开挖成形后仰拱施作前，利用地质雷达进行底部15m内的地质探测，预测预报仰拱地质情况，与设计不符或存在隐患时及时进行变更，对基底采取加固措施后进行仰拱的施工。

仰拱、填充紧随开挖进行，为减少其与出碴运输的干扰，采用仰拱栈桥跨过施工地段，以保证隧道底部的施工质量，从根本上消除隧底质量隐患，确保结构稳定。

仰拱和填充砼超前施工，为拱墙衬砌模板台车作业提供条件，并有利于文明施工。

仰拱混凝土灌筑前，基底清除干净，达到无虚碴、无积水。

仰拱混凝土自中间向两侧对称浇筑，插入式振捣器进行振捣密实。

仰拱砼终凝后才可进行填充砼的施工，砼强度达到规范要求后方可在其上方行车。

施工技术交底主送单位 仰拱工班编号 DF4-JSJD-2013012工程名称 分项工程名称 仰拱及填充交底人交底日期交底内容:本交底适用于DK649+390～DK649+495段Ⅳ级围仰拱及填充作业指导。

一、工程概况Ⅳ级B 型围岩仰拱采用C35钢筋砼、仰拱填充采用C20砼分段整体浇筑。

仰拱填充砼在仰拱混凝土强度达到70%后才能进行施作，填充混凝土强度达到100%后方可在其上方行车。

为不影响机械车辆通行，仰拱、仰拱填充利用栈桥平台进行混凝土施工。

预留的弃碴段前方为开挖面完工的仰拱预作的仰拱仰拱栈桥示意图二、仰拱施工铁建设［2010］120号文件规定：仰拱距离开挖掌子面不得超过90米。

仰拱采取分段整幅施工，每段开挖不大于3m ，并及时封闭成环，仰拱及填充浇筑长度不大于12m 。

严格执行项目部下达的“五线”上墙工艺要求，仰拱端模采用新型模板，避免中埋橡胶止水带因折弯效果不佳而影响防水质量，进一步完善止水带的施作工艺。

1、 施工前准备⑴洞外加工仰拱钢筋，按要求先进行预弯。

仰拱设计为双层钢筋，环向主筋为Φ18mmHRB335钢筋，上层钢筋长度为14.897m ，下层钢筋长度为17.070m ，间距为20cm ，纵向水平钢筋为Φ10mm 盘条，间距为25cm ，层间连接筋为Φ8mm 盘条。

⑵受拉热轧光圆钢筋（HPB235）的末端应作180°弯钩，其弯曲直径不得小于2.5d ，钩端应留有不小于3d 的直线段，如下图所示：d≥≥半圆形弯钩d≥直角形弯钩R ≥⑶受拉热轧带肋钢筋（HRB335）的末端应作90°弯钩，其弯曲直径不得小于2.5d ，钩端应留有不小于3d 的直线段，如上图所示。

⑷隧底开挖完成后应将基底虚碴、杂物、泥浆、积水等清除干净，并喷射10cm 厚C25喷射混凝土找平层。

2、 仰拱钢筋绑扎钢筋绑扎前，必须严格执行项目部下达的“四线”上墙工艺要求，“四线”即：外层钢筋顶面线、内层钢筋顶面线、纵向盲管安装高度线、仰拱混凝土顶面线，测量定位后用红漆进行标记。

隧道仰拱及填充层施工方案一、隧道仰拱施工方案1. 隧道仰拱施工工艺隧道仰拱施工采用常规施工工艺，即先将钢筋网架设好，然后将混凝土浇筑于钢筋网上，达到仰拱结构的要求。

具体步骤如下：1.钢筋网的制作：按照设计要求进行钢筋网的制作，检查钢筋的质量和规格是否符合要求，以确保钢筋的强度和刚度满足设计要求。

2.钢筋网的架设：在洞壁上用特制的螺栓将钢筋网固定好，确保钢筋网的平整度和垂直度符合要求。

同时，要加强钢筋网在隧道坡道处的连接，以防止钢筋网在浇筑混凝土时移动，影响仰拱结构的稳定性。

3.仰拱混凝土的浇筑：在钢筋网架设好的基础上，按照混凝土施工配合比要求，进行浇筑。

浇筑时要控制混凝土的流动性，确保混凝土在钢筋网上均匀分布，不留死角。

同时，注意混凝土的养护，确保混凝土达到设计强度和稳定性要求。

2. 隧道仰拱施工注意事项1.施工期间，要控制混凝土的温度，以免混凝土过早干燥导致裂缝和开裂。

要在混凝土浇筑后及时进行养护，保持混凝土的湿度和温度。

2.施工期间，要根据隧道设计和实际情况进行钢筋网的架设，确保钢筋网的垂直度和平整度符合要求。

3.施工时，要控制混凝土的流动性，以免混凝土在钢筋网上产生空隙和孔洞。

同时，要及时清理混凝土表面的污物和杂质，以确保混凝土的质量和稳定性。

4.施工期间，要对仰拱混凝土进行定期检测，以确保混凝土的质量和强度满足设计要求。

同时，要注意施工的安全和环保，保证施工现场的整洁和安全。

二、填充层施工方案1. 填充层施工工艺填充层的施工采用常规施工工艺，即先将填充材料运输至施工现场，然后将填充材料均匀铺设于隧道底部和两侧，最后进行压实。

具体步骤如下：1.填充材料的选择：根据设计要求和实际情况，选择合适的填充材料，如碎石、沙土等。

2.填充层的铺设：将填充材料均匀铺设于隧道底部和两侧，并用铁丝网将填充材料固定好。

3.填充层的压实：使用压路机等设备对填充材料进行压实，达到设计要求的密实度和稳定性。

同时，要检查填充材料的质量和压实程度，以确保填充层的稳定性和强度满足设计要求。

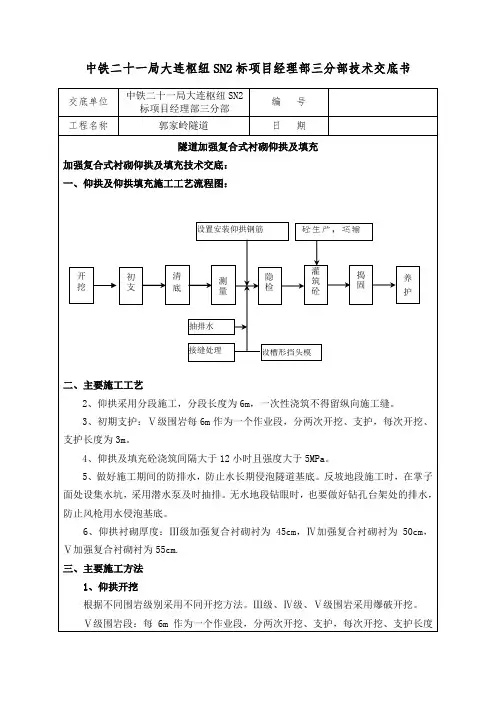

施工技术交底书编制单位/部门： 工程名称XX 隧道 分项工程名称仰拱、仰拱填充内容： 仰拱、仰拱填充技术交底一、仰拱施工工艺流程图二、施工步骤及方法1、仰拱开挖⑴ 仰拱部位的基坑几何尺寸根据围岩级别和隧施图施工。

⑵ 为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。

不合格 合格 隧底开挖及清理 栈桥架设 架立钢架 钢架制作 仰拱喷射砼 制作试验块 绑扎衬砌钢筋 立模 不合格 合格 浇筑仰拱砼 砼养护 制作试验块安设预埋管 仰拱填充砼 制作试验块⑶尽量采用光爆技术开挖，使仰拱基本达到一次成型，避免对局部进行再次开挖。

2、初支仰拱支护结构：⑴仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。

⑵在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。

⑶对超挖过大的坑穴，用C25砼回填密实。

⑷在仰拱的初支中设有钢拱架时：①钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。

②仰拱钢架与边墙钢架的连接符合设计要求。

③仰拱钢架用冷弯机弯制成符合弧度要求的形状。

严禁将整榀钢架做成折线形的钢架。

④当整榀钢架分段制做时，其接头必须按设计要求制成钢垫板连接。

在钢架接头腹板中必须双面拼焊钢板，钢垫板之间高强螺栓连接。

⑤用砼掩埋钢架前必须清除所有钢架外表的油圬、泥土、锈迹。

⑥严禁用废旧钢材制作钢架。

⑸仰拱初支砼施工：①仰拱初衬砼一般均采用喷砼到设计厚度，喷射砼采用C25砼。

②喷砼的厚度满足钢件保护层的要求。

3、二衬仰拱施工⑴仰拱初衬完成后，及时施作仰拱结构。

⑵仰拱的厚度、结构、几何尺寸必须符合设计要求。

⑶仰拱中钢筋实施：①仰拱中各部钢筋的规格、部位、间距、绑扎焊接工艺必须符合规范和设计要求。

②仰拱钢筋伸入边墙部位的长度符合规范要求，钢筋连接接头互相错开，使钢筋接头在同一截面处不大于50℅。

③仰拱砼浇注前清除各钢筋表面的油圬、泥土、锈迹。

中铁十四局新建贵广铁路技术交底单单位：第三项目部编号：GGTJ9-ZTSSJ-JSJD-一、工程概况及工程特点白沙二号隧道全长522m 隧道进出口里程为DK588+553 DK589+075 隧道围岩级别为V级。

其中V a (长度154m)、V b (长度227m)仰拱厚度为60cm V c (长度108m)仰拱厚度为65cm。

(1)、仰拱厚度及各部尺寸应符合设计要求。

：(2)、仰拱混凝土应分段连续浇筑、一次成型，不留纵向施工缝。

(3))新浇筑与邻接的已硬化混凝土或岩土介质间的温度差不得大于15C .(4)、仰拱应及时施作，与开挖面的距离不宜超过衬砌浇筑段长度的3倍。

(5)、仰拱顶面高程和曲率应符合设计要求，高程允许偏差为士15mm(6)、仰拱填充混凝土不得与仰拱混凝土同时浇筑，仰拱填充混凝土浇筑前应清除仰拱表面的杂物和积水。

(7)、仰拱填充混凝土的厚度和表面高程应符合设计要求。

(8)、仰拱填充表面坡度应符合设计要求，坡面应平顺，排水通畅，不积水。

(9)、钢筋安装和保护层厚度的允许偏差和检验方法三、施工方法及工艺流程1、测量放样：根据隧道断面尺寸，计算仰拱底部至内轨顶距离，推算隧底标高。

2、采用挖机一次性开挖到位，人工配合机械清理底部浮渣杂物。

3、初喷4cm混凝土，安装仰拱初支钢架，喷射仰拱混凝土。

4、绑扎仰拱钢筋仰拱环形主筋为①22螺纹钢，钢筋间距为20cm钢筋净保护层厚度5cm。

纵向钢筋为①12螺纹钢，钢筋间距为25cm隧道衬砌受力钢筋接头宜设置在受力较小处，受拉钢筋宜采用套筒机械连接方式，其它钢筋可采用绑扎搭接，钢筋绑扎接头的最小搭接长度：注：d为钢筋直径(mm),编制: 审核: 时间:。

仰拱及仰拱填充端头定型模板施工工法仰拱及仰拱填充端头定型模板施工工法一、前言仰拱及仰拱填充的端头定型模板施工工法是一种常用的隧道施工方法，可以有效地提高施工效率和工程质量。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 采用仰拱及仰拱填充端头定型模板施工工法能够提高对隧道仰拱进行支护的效率，减少二次支护的工作量。

2. 采用模板施工可确保隧道端头的精确定型，保证施工质量。

3. 该工法适用于大多数土质或弱岩层隧道施工，尤其适用于土层较软的地质条件。

三、适应范围仰拱及仰拱填充端头定型模板施工工法适用于各种隧道工程，如地铁、隧道、掘进项目等。

特别适用于软弱土质和岩挡结合的隧道施工。

四、工艺原理采用仰拱及仰拱填充端头定型模板施工工法的基本原理是通过严密的控制模板的位置和形状，使得混凝土在浇筑时能够充分填满仰拱空间，实现仰拱的精确定型，并且确保混凝土的强度和稳定性。

通过采取一系列技术措施，如确保模板的刚性和密闭性，控制混凝土的浇筑速度和压实度，以及使用符合设计要求的砂浆和混凝土等，来保证施工质量和安全性。

五、施工工艺1. 准备工作：包括确定隧道线路和进场条件，准备施工材料和机具设备，以及组织施工人员等。

2. 安装模板：根据设计要求和施工计划，将模板安装在隧道端头位置，并进行调整和固定。

3. 混凝土浇筑：在模板安装完成后，进行混凝土的浇筑，以填满仰拱空间。

同时要注意控制浇筑量和速度，以防止混凝土流失或塌方。

4. 混凝土压实：在混凝土浇筑完成后，通过振动和压实等工艺措施，提高混凝土的密实度和强度，确保仰拱的稳定性和耐久性。

5. 模板拆除：待混凝土达到设计强度后，拆除模板，并进行隧道端头的修整和清理。

六、劳动组织该工法需要合理组织施工人员，对每个施工环节进行合理安排和协调。

包括模板的安装和调整，混凝土的浇筑和压实，以及模板的拆除和清理等。

隧道防排水施工方案编制：复核：审核：隧道仰拱、仰拱填充施工方案1、工程概况前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。

现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。

仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。

前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。

仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设置2%的横向排水坡，隧道侧沟槽侧壁边设置φ160过水孔。

填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。

2、施工工艺及方法2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。

现要求仰拱填充浇筑至填充顶面，施工方案如下：2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。

2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。

2.1.3浇筑混凝土前对原仰拱及填充砼面进行凿毛处理，然后用用高压水将仰拱填充顶面冲洗干净，不得有泥灰、积水等杂质。

2.1.4无论是中心水沟已浇筑段还是中心水沟预留段均先安装模板浇筑中心水沟砼，中心水沟砼强度为C25，中心水沟一侧采用中心水沟模板，另一侧采用L30a型槽钢或小型钢模，浇筑砼须捣固密实。

第十六节仰拱及仰拱填充施工作业指导书1适用范围本作业指导书适用新建赣州至深圳铁路GSSG-6标二分部DK319+141～DK347+395.585段隧道仰拱及仰拱填充施工。

2作业准备2.1内业技术准备（1）施工前组织技术人员进行图纸会审，明确有关技术问题，熟悉规范规程和技术标准。

学习铁路总公司及广铁（集团）公司相关技术文件。

（2）作业指导书编制后组织技术人员进行培训，制定仰拱及仰拱填充施工工序卡控要点、质量安全保证措施，应急预案等控制措施。

（3）对技术人员及施工人员进行施工培训及三级技术交底。

2.2外业技术准备（1）施工前完成初支断面检查和复核，隧道仰拱中线、断面尺寸和净空大小均符合设计要求，以确保仰拱初支不侵入仰拱限界。

（2）移动式仰拱栈桥、仰拱轻便弧形腹模、矮边墙止水带夹具等标准化工装配备齐全。

（3）隧道拱顶下沉、围岩收敛、地表沉降等按照要求频次进行量测及数据采集等。

3技术要求（1）隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形。

仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

（2）根据各隧道围岩设计情况，针对不同的围岩底板或仰拱厚度不同。

仰拱混凝土采用C35，仰拱填充混凝土采用C20。

仰拱厚度按设计要求进行施作。

（3）钢筋接头位置应符合设计要求。

“同一区段”内受力钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍；同一根钢筋上不得超出一个接头。

机械连接接头为35d且不得小于50cm。

绑扎接头为1.3倍搭接长度且不小于50cm。

（4）钢筋机械连接用套筒及锁母的材料、品种、规格必须符合设计要求。

机械连接接头应做力学性能检测。

（冷压套筒需提供相关的试验报告及冷压效果）。

钢筋保护层垫块材质、数量、位置应符合设计要求。

（仰拱钢筋净保护层5cm、钢筋保护帽设置）。

（5）施工缝所有的止水带品种、规格、性能、止水带宽度和厚度必须符合设计要求。

铁路隧道仰拱及仰拱填充作业指导书目录1.编制依据..................................................... 1 2.施工流程..................................................... 1 3.验收标准..................................................... 2 4.作业准备..................................................... 3 5.工艺操作 .. (4)5.1钢筋施工............................................... 5 5.2栈桥施工 .............................................. 10 5.2仰拱衬砌及填充端模施工................................ 11 5.3混凝土浇注............................................ 12 6.质量通病处理及预防措施 .. (14)6.1衬砌蜂窝、麻面、漏筋 .................................. 14 6.3二次衬砌表面裂纹的预防措施 ............................ 147.安全注意事项................................................ 158.文明施工.环水保要求 (15)隧道仰拱及仰拱填充施工方案1.编制依据（1）《北京至上海新建高速铁路工程施工图（站前）凤凰台隧道》（京沪高京徐施隧05-01～08）、《北京至上海新建高速铁路工程施工图（站前）六郎隧道》（京沪高京徐施隧06-01～08）、《北京至上海新建高速铁路工程施工图（站前）金牛山隧道》（京沪高京徐施隧07-01～11）（2）《北京至上海新建高速铁路工程施工图（站前）隧道辅助施工措施及施工方案参考图》（京沪高京徐施隧参02-01～12）（3）《铁路工程建设通用参考图时速350公里客运专线铁路双线隧道复合式衬砌》（通隧（2005）0301）（4）《客运专线铁路隧道工程施工质量验收暂行标准》（铁建设[2005]160号）（5)《客运专线铁路隧道工程施工质量验收暂行标准》（[2005]160号）（6）《客运专线无碴轨道铁路工程测量暂行规定》（铁建设[2006]189号）（7）《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）（8）《铁路隧道喷锚构筑法技术规范》（TB10108—2002 J159—2002）（9）《客运专线铁路隧道工程施工指南》（TZ214-2005）］160图2 仰拱、仰拱填充施工工艺流程图3.验收标准3.1 仰拱混凝土抗渗等级应符合设计要求。
