仰拱施工技术方案

明洞仰拱首件工程施工作业指导书一、工程概况叙永支线田坝隧道位于威信县扎西镇田坝村吃口山。

左线起讫桩号为ZK22+535～ZK23+410，长875m；右线起讫桩号为K22+540～K23+380，长840m；隧道最大埋深：左幅119.88m（右幅110.15m）。

设计为分离式隧道。

隧道进口端采用削竹式洞门，其中左线设置20m明洞，右线设置20m明洞；出口端也采用削竹式洞门，其中左线设置17m明洞，右线设置20m明洞。

隧道设置人行横通道2处。

二、编制依据、原则、目的1、编制依据1.1. 宜毕高速公路威信至镇雄段高速公路两阶段施工图设计；1.2. 宜毕高速公路威信至镇雄段高速公路施工标准化实施要点、技术交底说明及工程量清单。

1.3.交通部规范、规程及标准：(1) 《公路隧道施工技术规范》(JTG F60-2009)(2) 《公路工程质量检验评定标准第一册（土建工程）》(JTG F80/1-2004)(3) 《公路隧道勘测规程》（JTJ063-85）(4) 《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）(5) 《钢筋焊接及验收规程》（JGJ 18-2012）(6) 《公路工程集料试验规程》（JTG E42-2005）(7) 《公路工程施工安全技术规程》(JTG F90-2015)(8) 《公路工程施工监理规范》（JTG G10-2016）(9) 以及国家、行业相关设计、施工、试验规范与规程1.4.业主有关质量、安全、文明施工、环保等方面的项目管理制度、规定。

2、编制原则2.1、符合性原则严格按照招标文件要求的工程质量目标和标段工期要求，全面符合施工安全、环境保护、水土保持、文明施工和文物保护等方面的规定，严格遵守公路建设工程施工合同条件、合同协议条款及补充协议内容。

2.2、坚持科学性、先进性、经济性、合理性与实用性相结合的原则结合本标段工程特点，采用先进的施工技术，应用科学的施工组织方法，合理的安排施工顺序、优化施工方案。

新建贵阳至广州铁路GGTJ-1标隧道仰拱、仰拱填充施工方案编制：复核：审核：中铁二局贵广铁路工程指挥部四项目部2009年12月目录1、工程概况 (1)2、施工工艺及方法 (1)2.1前期已施作段仰拱及仰拱填充预留厚度浇筑施工工艺及方法 (1)2.2仰拱、仰拱填充施工工艺流程 (3)2.3仰拱、仰拱填充施工方法 (4)3、钢筋施工质量保证 (7)4、混凝土浇筑质量保证 (9)5、施工注意事项 (10)6、安全技术保证措施 (11)隧道仰拱、仰拱填充施工方案1、工程概况前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。

现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。

仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。

前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。

仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设臵2%的横向排水坡，隧道侧沟槽侧壁边设臵φ160过水孔。

填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。

2、施工工艺及方法2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。

现要求仰拱填充浇筑至填充顶面，施工方案如下：2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。

2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。

隧道仰拱施工方案隧道仰拱施工方案目录一、编制依据及原那么................................................ - 1 -1.1编制依据 (1)1.2编制原那么 (1)1.3编制范围及目的 (2)二、工程概略地质及水文特征.......................................... - 2 -2.1项目说明 (2)2.1.1工程简介 .................................................... - 2 -3.1本工程特点及设计的处置措施 (5)三、施工方案与布置.................................................. - 6 -3.1总体思绪 (6)3.2施工方案布置 (7)3.2.1施工工期布置 ................................................ - 7 -3.2.2仰拱施工人员配置 ............................................ - 7 -3.2.3仰拱施工主要机械配置 ........................................ - 8 -四、隧道仰拱施工方案................................................ - 9 -4.1施工预备 ...................................................... - 9 -4.2仰拱开挖 ...................................................... - 9 -4.3仰拱初期支护 ................................................. - 10 -4.4仰拱钢筋制造装置、模板的装置、混凝土浇筑施工 ................. - 11 -4.5仰拱回填施工 ................................................. - 13 -4.6仰拱混凝土质量控制 ........................................... - 14 -五、工程质量保证体系和保证措施......................................- 15 -5.1质量保证体系 (15)5.1.1工程质量目的及创优规划 ..................................... - 15 -5.1.2质量管理体系 ............................................... - 15 - 5.2确保工程质量的措施. (16)5.2.1质量教育和岗位培训 ......................................... - 16 -5.2.2树立质量风险抵押与管理责任制 ............................... - 16 -5.2.3树立与完善质量管理制度 ..................................... - 16 -5.2.4 技术保证措施............................................... - 17 -5.2.5树立质量外部审核制度 ....................................... - 17 -5.2.6质量预控措施 ............................................... - 17 -5.2.7现场质量监控措施 ........................................... - 21 -5.2.8资料质量控制措施 ........................................... - 21 -六、平安保证体系和保证措施..........................................- 22 -6.1平安消费目的 (22)6.2平安管理组织机构 (22)6.3平安消费管理保证体系 (23)6.4平安保证措施 (23)6.4.1树立健全各种平安规章制度 ................................... - 23 -6.4.2设立平安保证基金，确保措施完成 ............................. - 24 -6.4.3隧道口平安详细保证措施 ..................................... - 25 -6.4.4树立平安风险抵押与平安消费岗位责任制 ....................... - 27 -6.4.5树立与完善平安消费管理制度 ................................. - 27 - 6.5平安应急预案. (27)6.5.1险情报告制度及应急预案启动顺序 ............................. - 27 -6.5.2应急救援预案措施 ........................................... - 27 -6.5.3预先处置 ................................................... - 28 -七、环境维护措施....................................................- 28 -八、水土坚持措施....................................................- 29 -九、文物维护措施....................................................- 29 -十、文明施工........................................................- 30 -十一、夏季的施工措施................................................- 30 -11.1夏季的施工布置及措施. (30)11.1.2夏季施工保证措施 .......................................... - 31 -中铁十一局集团昭通市大山包一级公路第三标段隧道仰拱施工方案一、编制依据及原那么1.1编制依据〔1〕«公路工程技术规范»〔JTG B01-2021〕；〔2〕«公路隧道施工技术规范»〔JTGF60-2020〕；〔3〕«公路隧道施工技术细那么»〔JTG/T F60-2020〕；〔4〕«公路工程基本树立项目设计文件编制方法»〔2007〕；〔5〕«关于国道 G356 线昭阳区烟堆山至鲁甸县新街公路初步设计的批复»；〔6〕«G356 线昭阳区烟堆山至鲁甸县新街段公路改造工程地质勘察报告»。

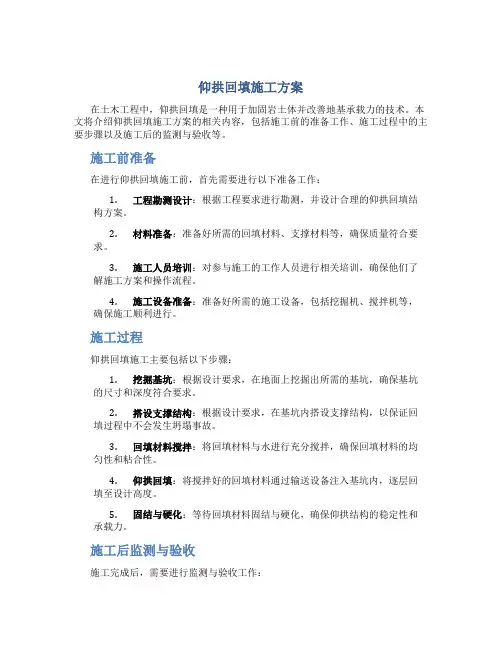

仰拱回填施工方案在土木工程中，仰拱回填是一种用于加固岩土体并改善地基承载力的技术。

本文将介绍仰拱回填施工方案的相关内容，包括施工前的准备工作、施工过程中的主要步骤以及施工后的监测与验收等。

施工前准备在进行仰拱回填施工前，首先需要进行以下准备工作：1.工程勘测设计：根据工程要求进行勘测，并设计合理的仰拱回填结构方案。

2.材料准备：准备好所需的回填材料、支撑材料等，确保质量符合要求。

3.施工人员培训：对参与施工的工作人员进行相关培训，确保他们了解施工方案和操作流程。

4.施工设备准备：准备好所需的施工设备，包括挖掘机、搅拌机等，确保施工顺利进行。

施工过程仰拱回填施工主要包括以下步骤：1.挖掘基坑：根据设计要求，在地面上挖掘出所需的基坑，确保基坑的尺寸和深度符合要求。

2.搭设支撑结构：根据设计要求，在基坑内搭设支撑结构，以保证回填过程中不会发生坍塌事故。

3.回填材料搅拌：将回填材料与水进行充分搅拌，确保回填材料的均匀性和粘合性。

4.仰拱回填：将搅拌好的回填材料通过输送设备注入基坑内，逐层回填至设计高度。

5.固结与硬化：等待回填材料固结与硬化，确保仰拱结构的稳定性和承载力。

施工后监测与验收施工完成后，需要进行监测与验收工作：1.结构监测：对仰拱回填结构进行定期监测，检测其变形情况以及承载能力。

2.验收评估：根据监测结果和设计要求，进行仰拱回填结构的验收评估，确保其符合相关标准和规范。

3.记录与归档：将监测数据、验收报告等相关资料进行记录与归档，以备日后参考与应用。

综上所述，仰拱回填施工方案是一项重要的岩土工程技术，正确的施工方案和严格的质量控制是保证工程质量和安全的关键。

通过合理的施工准备、施工过程和监测验收，可以有效地实现仰拱回填工程的顺利完成和长期稳定运行。

××××××工程仰拱施工专项方案目录第1章编制依据 (3)第2章编制原则 (3)第3章材料及试验 (4)第4章施工计划 (5)第5章机械设备及人员配备 (5)第6章施工工艺 (7)第7章质量检验 (10)第8章质量保证措施 (13)第9章保证安全的主要措施 (16)第10章文明施工 (19)第1章编制依据1、××××××工程施工设计图纸；2、《新建时速200～250公里客运专线铁路设计暂行规定》（铁建设[2005]140号）；3、《铁路隧道设计规范》（TB10003-2005）；4、《铁路隧道工程施工质量验收标准》铁建设[2005]160号5、《铁路隧道工程施工技术指南》（TZ104-2008）；第2章编制原则铁路隧道仰拱施工方案根据各隧道的设计图纸、洞内围岩级别，选择适宜的方法进行施工；采用新技术、新设备、新方案，做到适用性和先进性相结合，进行技术经济方案的比选，选择最优方案施工；提高施工机械化水平，提高劳动生产率，加快施工进度，确保工程质量。

总结经验教训，不断的提高隧道工程仰拱施工质量，为隧道工程施工安全保驾护航。

仰拱施工方案除应符合《铁路隧道工程施工技术指南》外，尚应符合环境保护和劳动卫生有关法律、法规的要求。

工程概况××××××工程。

第3章材料及试验（1）原材料检测1)对所有购进原材料的出厂合格证和说明书进行验收，并登记记录。

2)对有合格证的原材料进行复验，复验合格的原材料才能使用。

3)经复验不合格的原材料，书面通知物资部门做出标记，隔离存放防止误用，并作退货处理。

（2）对钢筋检测按规定对钢筋取样进行抗拉和冷弯试验，及时出具报告。

（3）砼施工检测1)砼拌和检测专项负责预拌砼站的砼检测和监督的负责人，每次浇筑砼前，该负责人要进行以下项目的检查，并做好记录。

第1篇一、工程概况本工程位于某高速公路，全长XX公里，路基宽度XX米，路面宽度XX米。

本次施工的仰拱段位于KXX+XXX至KXX+XXX，长度为XXX米。

仰拱采用现浇混凝土结构，断面形式为圆形，直径为XX米，厚度为XX米。

二、施工准备1.人员准备（1）成立施工组织机构，明确各岗位责任人和职责。

（2）组织施工人员参加技术培训和安全教育，提高施工人员的技术水平和安全意识。

（3）选拔技术过硬、经验丰富的施工人员担任施工班组负责人。

2.材料准备（1）水泥：选用符合国家标准的普通硅酸盐水泥，强度等级为XX级。

（2）砂：选用中粗砂，细度模数为XX。

（3）石子：选用级配良好的碎石，粒径为XX～XX毫米。

（4）钢筋：选用符合国家标准的HRB400钢筋，直径为XX～XX毫米。

（5）模板：选用钢模板，具有足够的强度和刚度。

（6）外加剂：选用符合国家标准的减水剂、缓凝剂等。

3.设备准备（1）混凝土搅拌站：选用搅拌站，具备搅拌混凝土的能力。

（2）混凝土输送泵：选用混凝土输送泵，具备输送混凝土的能力。

（3）钢筋加工设备：选用钢筋加工设备，具备加工钢筋的能力。

（4）模板支撑体系：选用模板支撑体系，具备支撑模板的能力。

（5）检测设备：选用检测设备，具备检测混凝土强度、钢筋保护层厚度等能力。

三、施工工艺1.施工流程（1）场地平整：对施工现场进行平整，确保施工场地满足施工要求。

（2）模板安装：根据设计图纸，安装钢模板，确保模板的垂直度和水平度。

（3）钢筋绑扎：根据设计图纸，绑扎钢筋，确保钢筋的位置和间距符合要求。

（4）混凝土浇筑：采用混凝土输送泵进行混凝土浇筑，确保混凝土的密实度。

（5）养护：混凝土浇筑完成后，进行养护，确保混凝土的强度。

（6）模板拆除：混凝土强度达到设计要求后，拆除模板。

2.施工要点（1）模板安装1）模板的垂直度和水平度要求：模板的垂直度偏差不得大于1/1000，水平度偏差不得大于1/1000。

2）模板的连接：模板之间采用螺栓连接，确保连接牢固。

公路隧道仰拱首件工程施工方案隧道工程是交通工程中的重要组成部分，公路隧道仰拱首件是隧道结构中的关键部分之一、在进行公路隧道仰拱首件工程施工时，需要考虑很多方面的因素，包括施工方法、施工步骤、安全措施等。

以下是一个关于公路隧道仰拱首件工程施工方案的详细介绍：一、施工方法：1.隧道仰拱首件工程采用钢筋混凝土施工方法，具体步骤包括预制拱脚模板、钢筋绑扎、混凝土浇筑、拱脚模板拆除等。

2.钢筋采用大直径钢筋，通过自动钢筋焊接机进行绑扎，确保钢筋的牢固连接和稳定性。

3.混凝土浇筑使用高强度混凝土，采用泵送方式进行施工，确保混凝土的质量和均匀性。

4.完成混凝土浇筑后，进行拱脚模板的拆除工作，采用专业工具对模板进行拆除，确保拱脚的形状和尺寸满足设计要求。

二、施工步骤：1.施工前准备：根据设计图纸和相关技术要求，组织施工人员、机械设备及材料等，检查施工现场和施工材料的质量。

2.拱脚模板安装：根据设计要求，在拱脚位置搭建模板支架，安装预制拱脚模板，并进行调整和固定。

3.钢筋绑扎：根据设计要求，在拱脚模板内部的钢筋骨架进行绑扎，保证钢筋的数量、位置和间距符合要求。

4.混凝土浇筑：在钢筋绑扎完成后，进行混凝土的浇筑，采用泵送方式进行均匀浇筑，同时注意混凝土浇筑的速度和厚度控制。

5.拱脚模板拆除：混凝土浇筑完成后，等待混凝土强度达到要求后，进行拱脚模板的拆除工作，使用专用工具进行拆除，并保持混凝土的完整性和平整度。

6.后续工序：拱脚模板拆除后，进行补强、抹灰和防水等后续工序，确保隧道仰拱首件的整体性和稳定性。

三、安全措施：1.确保施工现场的安全：设置有效的施工围挡和警示标志，防止人员误入施工区域，保持施工现场的整洁和安全。

2.严格操作规程：施工人员必须按照规定的操作规程进行作业，严禁违章操作和安全隐患。

3.定期检查施工设备：定期对施工设备进行检查和维护，确保设备的正常运行和安全性。

4.加强教育培训：对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。

铁路隧道仰拱曲模施工工艺研究如下：
1.仰拱弧形模板设计为左右两幅，每幅加工成整体弧形模板，采用
汽车吊安装。

2.中心沟模板：中心沟模板设计为左右两块，每块采用18cm工字
钢为模架，在模架上有8mm钢板作面板和底板。

3.端头模板：根据仰拱和填充混凝土的结构尺寸设计端头模板，以
满足端头就位后，仰拱模板、中心沟模板跟着就位的要求。

端头模板下部为弧形，与仰拱中埋式止水带位置一致，便于固定中埋式止水带，采用活动钢模及木模固定。

端头模板上边缘与填充混凝土面标高一致，可控制填充混凝土浇筑标高。

为适应隧底开挖清理后的地形情况，共设置8根可自由伸缩的支柱，可调整端头模板的标高。

隧道防排水施工方案编制：复核：审核：隧道仰拱、仰拱填充施工方案1、工程概况前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。

现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。

仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。

前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。

仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设置2%的横向排水坡，隧道侧沟槽侧壁边设置φ160过水孔。

填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。

2、施工工艺及方法2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。

现要求仰拱填充浇筑至填充顶面，施工方案如下：2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。

2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。

2.1.3浇筑混凝土前对原仰拱及填充砼面进行凿毛处理，然后用用高压水将仰拱填充顶面冲洗干净，不得有泥灰、积水等杂质。

2.1.4无论是中心水沟已浇筑段还是中心水沟预留段均先安装模板浇筑中心水沟砼，中心水沟砼强度为C25，中心水沟一侧采用中心水沟模板，另一侧采用L30a型槽钢或小型钢模，浇筑砼须捣固密实。

＊＊**隧道仰拱施工方案一、工程概述仰拱的施工包括仰拱的开挖、仰拱一衬、仰拱二衬及仰拱填充四部分。

*＊＊＊隧道Ⅵ、Ⅴb、Ⅴa、Ⅳ型衬砌均设计了仰拱，其中Ⅵ、Ⅴb型仰拱一衬采用I20a工字钢、C25喷射砼，二衬采用C25钢筋砼，Ⅵ、Ⅴb型一衬喷射砼厚度26cm；Ⅵ型工字钢纵向间距75cm，二衬钢筋砼厚度50cm，Ⅴb型工字钢纵向间距80cm,二衬钢筋砼厚度45cm；Ⅴa型一衬C25喷射砼厚度24cm，采用I18工字钢，工字钢纵向间距80cm，二衬钢筋砼厚度45cm；Ⅳ型则采用C25素砼衬砌，衬砌厚度40cm。

二、仰拱施工技术方案（一）施工工序安排仰拱施工应视围岩类别、地形情况及隧道埋置深度的不同分别作不同的工序安排: (1)对于洞口偏压地段、Ⅵ、Ⅴb、Ⅴa型浅埋段,为了保证隧道的施工安全，应在隧道仰拱开挖一段（12m）后，立即全幅施作仰拱的一衬、二衬、尽早与洞身一衬拱圈衬砌闭合成环，并做好仰拱的填充工作；（2）Ⅵ、Ⅴb、Ⅴa型深埋段及Ⅵ型段落，为了保证上断面各道工序的施工、实现平行作业,加快工程施工进度，则可以采取半幅仰拱开挖、衬砌、及填充左右交错施工的方法,交错距离不超过3倍二衬衬砌台车的纵向长度（36m）；(3）仰拱施工一般程序：开挖出渣清除浮渣安装仰拱工字钢喷射C25砼安装二衬钢筋安装模板模注C25砼安装仰拱填充模板模注C10砼养生（二）仰拱施工技术工艺（1）仰拱开挖仰拱采用钻爆法开挖，挖掘机、装载机、自卸车出渣，爆破参数参照前述Ⅳ、Ⅴ级围岩部分开挖参数,开挖仰拱时应注意两侧边墙拱脚处附近不要钻设炮眼,拱脚处欠挖部分采用风镐凿除,以免松动边墙钢架，为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制，出渣后应及时清除仰拱上的浮渣,为一衬施工创造条件。

（2）安设工字钢Ⅵ、Ⅴb、型仰拱工字钢采用I20a，工字钢纵向间距分别为75cm、80cm，Ⅴa型采用I18工字钢，纵向间距80cm，安装工字钢时一定要使仰拱工字钢与左右两边墙拱脚处的工字钢连接在一起，真正起到闭合成环作用，工字钢榀与榀之间用φ25钢筋纵向连接,环向间距为1m,工字钢底部应搁置砼垫块，保证工字钢的保护层。

隧道仰拱首件工程施工方案一、项目背景隧道是道路交通建设中不可或缺的一部分，随着城市规模的扩大和人口的增长，越来越多的隧道工程被建设或规划建设中。

仰拱首件是隧道工程中非常重要的一部分，能够在一定程度上增加隧道的稳定性和安全性。

本文主要探讨隧道仰拱首件工程的施工方案，旨在提高隧道工程施工的效率和精准度，保障建设质量。

二、项目概述2.1 仰拱首件工程的定义和作用仰拱首件工程是指在隧道顶部，即拱顶处安装的仰拱首件，负责支撑隧道的重量，增加隧道的稳定性和安全性。

仰拱首件工程的质量和稳定性对于隧道整个工程的安全管理起着至关重要的作用。

2.2 仰拱首件工程的施工方式仰拱首件工程的施工方式有多种，包括传统的现浇法和钢筋混凝土预制构件法。

其中，传统的现浇法较为常用，但其效率不高、质量难以保证。

钢筋混凝土预制构件法优点是工艺简单、质量易于控制、工期短等，但在现场的安装工作中需要多项工序，施工难度较大。

本文将探讨钢筋混凝土预制构件法的施工方案，以提高施工效率和控制工期。

2.3 施工方案概述本文将以钢筋混凝土预制构件法为基础，采用现代化的管理模式、先进的生产技术，结合施工经验和成本效益原则，编制出仰拱首件工程的施工方案。

方案中将对施工人员的安全作业和施工周期的控制作出详细的安排，并对可能出现的问题进行分析和应对措施。

三、施工步骤3.1 准备工作隧道仰拱首件工程的施工需要准备好相应的设备、材料和工具。

需要保证现场有充足的材料储备、设备清晰、工具齐备，在此基础上进行施工前的安全检查。

3.2 模板制作首先进行模板制作，模板是钢筋混凝土预制构件施工的核心工序。

模板制作需要根据不同的预制构件的尺寸和工序制作相应的模板，并确保模板精度满足施工规范要求。

3.3 钢筋加工钢筋在钢筋混凝土预制构件施工中起到了重要的作用。

为确保钢筋的质量和精度等问题，我们将严格遵循设计图纸，根据特定要求进行钢筋切割、弯曲、焊接、预压等加工工序。

3.4 预浇筑灌浆将预制的钢筋混凝土构件与模板拼装，在拼装处进行灌浆，确保构件的密实度和稳定性。

仰拱施工工艺标题：仰拱施工工艺及其应用详解一、引言仰拱是隧道工程中的重要结构部分，位于隧道底部，其主要作用在于分散地层压力，支撑隧道顶部围岩，保证隧道的整体稳定性和安全性。

本文将详细介绍仰拱施工工艺的各个环节和关键技术要点。

二、仰拱施工工艺流程1. 施工准备阶段：在隧道开挖至预定深度后，首先进行基底处理，清理浮碴、积水，确保基底平整坚实。

同时，根据设计图纸和测量数据，准确放出仰拱模板的位置线和轮廓线。

2. 模板安装：根据放线结果安装仰拱模板，确保模板位置准确无误，接缝严密，以防止混凝土浇筑时发生漏浆现象。

同时，安装必要的预埋件，如排水管、钢筋等。

3. 钢筋绑扎：根据设计要求绑扎仰拱主筋及构造筋，严格控制钢筋间距和保护层厚度，确保钢筋与模板之间以及各层钢筋之间的连接牢固可靠。

4. 浇筑混凝土：使用泵送设备或吊车配合人工进行混凝土浇筑，从一端向另一端连续均匀浇筑，避免出现冷缝。

同时，采用插入式振捣器进行振捣，确保混凝土密实无空洞。

5. 养护与拆模：混凝土初凝后及时覆盖保湿养护，按照规定时间拆除模板，然后继续进行后期养护，直至混凝土强度达到设计要求。

6. 质量检查与验收：在仰拱施工过程中及完成后，要严格按照相关规范和设计要求进行质量检测，包括但不限于尺寸偏差、混凝土强度、外观质量等方面，并通过验收后方可进行下一道工序。

三、注意事项仰拱施工过程中，需特别关注地下水位情况，采取有效防排水措施，防止地下水影响混凝土质量和稳定性。

此外，严格遵循“先支护后开挖，分部开挖，快速封闭”的原则，确保隧道施工安全。

总结来说，仰拱施工工艺是一项技术性强、要求精确的工作，需要严谨的施工组织管理、严格的施工质量控制，才能确保隧道仰拱结构的安全、稳定和耐久性。

屏岩山隧道左线出口仰拱及填充工程施工方案一、工程概况屏岩山隧道为分离式隧道,隧道全长2660m,隧道左线ZK6+800、右线YK6+800为第1合同段和第2合同段为分界里程.我公司承建的第2合同段隧道左线终点止于ZK8+470,长1670m.屏岩山隧道采用一级公路标准设计,设计速度80Km/h,隧道单洞净宽,净高.2合同段屏岩山隧道左右洞之间共设2处车行横通道,2宽,净高；共设4处人行横通道,宽,净高.共设紧急停车带2处,紧急停车带扩大断面总长52m,有效长度30m,两端各设置10m过渡段.二、编制依据1、有关的工程地质勘察报告2、两阶段施工图设计第四册3、公路隧道技术标准JTG/T D70-20104、公路隧道施工技术规范JTG F60-20095、公路工程质量检验评定标准土建工程JTG F80/1-2004三、隧道仰拱及填充参数四、总体施工方案拱墙衬砌采用12m液压模板台车整体浇筑,混凝土泵送入模,附着式捣固器结合插入式振捣器捣固.在进行衬砌施工时,在拱顶设置排气管,封顶砼灌注时,砼由拱顶低处向高处方向灌注,以利于排除空气,以保证拱顶砼灌注密实.仰拱、填充以及路面调平层超前拱墙灌注,采用人工立模浇筑.隧道钢筋施工：在加工棚预制钢筋,再运输至隧道二衬钢筋施工部位, 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工.隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处,拱部砼灌注以自密实为主,人工配合采用捣固棒震捣.二次衬砌施工顺序：仰拱、填充、找平层超前,紧跟开挖,组成流水线施工,拱墙基面处理、防水施工、钢筋绑扎、二衬砼浇筑紧跟.如下图所示.隧道二次衬砌施工示意图五、施工进度计划本隧道仰拱及仰拱填充及整平层施工紧跟开挖,计划于2015年5月12日开工,计划于2016年6月12日结束.六、劳力、机械设备配置劳力、机械设备的配置应结合工期要求、工点具体特点进行合理的配置.为了保证工期,采用8小时工作制,三班倒连续循环作业,共配备钢筋、模板、砼等作业人员21名.衬砌班组人员配备表工种钢筋工模板工砼工合计人数85821机械设备配备表七、施工工艺及技术措施隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则,初期支护完成后,为有效地控制其变形,仰拱尽量紧跟开挖面施工,仰拱填充采用栈桥平台以解决洞内运输问题,并进行全幅一次性施工,确保仰拱和填充的整体性.仰拱施作完成后,利用多功能作业平台人工铺设防水板,绑扎钢筋后,采用液压整体式衬砌台车进行二次衬砌,采用拱墙一次性整体灌注施工.二次衬砌施作应符合以下要求：①深埋隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行.当水平收敛位移速度为时,拱顶位移速度为d以下时,一般可认为围岩已基本稳定,此时可施作二次衬砌.②围岩及初期支护变形过大或变形不收敛,又难以及时补强时,可提前施作二次衬砌,以改善施工阶段结构的受力状态,此时二次衬砌应予以加强.施工步骤及流程1、施工步骤①仰拱基础面清理→②仰拱钢筋施工→③仰拱混凝土施工→④填充→⑤拱墙防水板施工→⑥拱墙钢筋施工→⑦预埋管件与预埋洞室同步进行→⑧模板台车定位→⑨施工缝防水系统安装→⑩混凝土施工→11拆模、检查预埋件、混凝土养护.主要分项工程施工方法钢筋施工1、钢筋进场验收、存放钢筋进场时必须按不同钢种、等级、牌号、规格及生产厂家分批验收钢筋应有出厂质量保证书或检验报告单,并做机械性能试验.钢筋经验收、试验合格后方可使用.1热轧圆盘条、热轧圆钢筋、热轧带肋钢筋的检验应符合下列规定：①每批钢筋应由同一牌号、同一炉罐号、同一规格、同一交货状态组成,并不得大于60t.②检查每批钢筋的外观质量,钢筋表面不得有裂纹,结疤和折叠；表面的凸块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差带肋钢筋为横肋的高度；测量本批钢筋的直径偏差.③经在外观检查合格的每批钢筋中任选两根钢筋,在其上各取一组试样,每组试样各制2根试件,分别作拉伸含抗拉强度、屈服点、伸长率和冷弯试验,热轧带肋钢筋按规定增加反向弯曲试验项目.④当试样中有一试验项目不符合要求时,应另取双倍数量的试件对不合格项目作第二次试验；若仍有一根试件不合格时,则该批钢筋不合格.2钢筋须分别架空堆置在仓库棚内,并分类标牌,不得混杂.钢筋运输、存放避免锈蚀、污染、压弯.装卸钢筋时不得从高处抛掷.3当钢筋质量有疑问或类别不明时,应根据实际情况抽样鉴定,这类钢筋不得用于主要承重结构重要部位.当钢筋表面有严重锈蚀、麻坑、裂纹夹砂和夹层等缺陷时,不得使用,予以剔除.4经检验合格的钢筋在加工和安装过程中出现异常情况如脆断,焊接不良或力学性能显着不正常等时,应作化学成份分析,予以鉴定.5钢筋的牌号、级别、强度等级、直径应符合设计要求,当需代换时经设计单位同意.2、钢筋制安1钢筋在洞外下料加工,利用作业台架洞内绑扎.各筋须按交底进行定位,并严格控制主筋、箍筋间距.2钢筋的接头应错开,在同一根钢筋上应少设接头,在同一连接区段内接头的面积百分率不大于50%,相邻主筋搭接位置应错开,错开间距不应小于1000mm,同一受力钢筋的两个搭接接头距离不应小于1500mm.3箍筋连接点应在纵横向筋的交叉连接处,必须进行绑扎和焊接,钢筋接头应避开钢筋弯曲处,距弯曲点的距离应≥10dd为钢筋直径.4当钢筋连接采用绑扎接头时,受拉区绑扎搭接长度：I级钢筋≥30dd为钢筋直径,II级钢筋≥35d；受压区绑扎搭接长度：I级钢筋≥20dd为钢筋直径,II级钢筋≥25d.当采用焊接时,单面焊接长度≥10dd为钢筋直径,双面焊接长度≥5dd为钢筋直径.5主筋不允许绑扎,箍筋不允许有接头.内层钢筋的绑扎由测量员定出内层钢筋的净空控制点,控制点设置在已绑扎好的外层钢筋上,分段形成准确钢筋骨架.在有洞室处的钢筋待内、外层钢筋绑扎完毕后,在洞室顶面增设加强钢筋与衬砌钢筋连为一体.6下脚料作为结构架立筋,使整个钢筋结构具有施工刚度.拱部衬砌钢筋支撑在初支面时底部必须加设置垫块,避免刺破防水板.7注意事项：①钢筋内外层间距严格按交底定位,不许侵占净空,造成模板台车无法定位；②在洞内钢筋焊接过程中,钢筋焊接处必须设置保护措施,避免造成防水板烧伤；③二衬中的预留洞室严格防止变形、移位、跑模,造成洞室无法使用；④钢筋间距定位准确、确保间距一致.⑤钢筋的加工、安装及保护层厚度允许偏差和检验方法应符合下表规定.钢筋加工允许偏差和检验方法钢筋安装及保护层厚度允许偏差mm和检验方法、混凝土施工拱墙衬砌根据量测情况在围岩及初期支护变形基本稳定后进行,适度紧跟开挖,仰拱超前施工,拱墙衬砌采用定制12m 衬砌钢模板衬砌台车,施工时通过调整液压系统,使模板正确对位.混凝土灌注采用HBTD60型砼输送泵送混凝土至自行式液压模板台车,对称分层灌注,机械振捣,模板台车挡头模采用自行加工的木模.混凝土灌筑通过灌筑窗口,自下而上,从已灌段接头处向未灌方向,水平分层对称浇灌,边浇边捣,层厚不超过50cm,确保上下层混凝土在初凝前结合好,不形成施工冷缝,垂直自由下落高度控制不超过2m,捣固采用附着式振捣器和插入式振捣器,安排专人负责,保证混凝土衬砌内实外光.二次衬砌拱墙施工工艺流程见下图.二次衬砌拱墙施工工艺流程 1、混凝土的运输混凝土使用混凝土罐车运输,不离析、不分层,组成成分不发生变化,并能保证施工所需的坍落度.应控制混凝土运输时间,运至指定卸料地点时,所测坍落度应符合设计和施工要求,其允许偏差为±30mm；混凝土拌和物运至浇筑地点时的温度,最高不宜超过28℃,最低不宜低于12℃.2、混凝土入模拱墙混凝土采用泵送入模,边墙、仰拱混凝土则采用滑槽入模的方式.泵送混凝土时,应保证混凝土泵的连续工作,受料斗内应有足够的混凝土,泵送砼其允许间歇时间不应大于2小时；当气温达到30℃左右时,不应大于；当气温为10℃左右时,不应大于.3、混凝土浇筑①浇筑混凝土开始之前,先泵送一部分与配合比成分相同的水泥砂浆,以润滑管道.②混凝土的泵送作业,应使混凝土连续不断地输出,且不产生气泡.泵送作业完成后,管道里面残留的混凝土应及时排出,并将全部设备彻底进行清洗.③泵机开始工作后,中途不得停机,如非停机不可,停机时间一般不应超过30min,炎热气候不能超过10min.停机期间应每隔一定时间泵动几次,防止混凝土凝结堵塞管道,混凝土拌和物运至浇筑地点后,应立即浇筑入模,在浇筑工序中,应控制混凝土的均匀性和密实性,使混凝土充满所有角落,初期支护和二次衬砌间的空隙,必须回填密实.④浇筑顺序应从两侧拱脚向拱顶对称进行,间歇及封顶的层面应成辐射状,按封顶工艺施作,确保拱顶混凝土密实.4、混凝土的振捣混凝土采用插入式振捣器,配合液压台车配置的附着式振捣器振捣密实.①入模的混凝土及时均匀振捣密实,不得过振与漏振；振捣应在浇筑点和新浇筑混凝土面上进行,插入振捣器振捣混凝土时应快插慢拨,以免产生空洞.②振捣器要垂直地插入混凝土内,并要插至前一层混凝土,以保证新浇混凝土与先浇混凝土结合良好,插进前一层混凝土深度一般为50～100mm.③使用插入式振捣器时,应尽可能地避免与钢筋和预埋构件相接触.④不能在模板内利用振捣器使混凝土长距离流动或运送混凝土,以致引起混凝土产生离析.⑤混凝土振捣密实的标志是混凝土停止下沉、不冒气泡、泛浆、表面平坦.⑥严格控制混凝土从拌合出料到入模的时间,当气温20℃～30℃时,不超过1h,10℃～19℃时不超过.冬、雨季施工时,混凝土拌合运输和浇筑严格按保障措施和规范要求执行.每循环脱模后及时对模板台车进行养护：清刷模板,对变形和麻面处进行整修和打磨,涂脱模剂.5、混凝土拆模养护二次衬砌混凝土拆模时,混凝土强度不应小于5Mpa；特殊情况下,应根据试验及监控量测结果确定拆模时间.混凝土在养护工序中,应控制混凝土处在有利于硬化及强度增长的温度和湿度环境中,使硬化后的混凝土具有必要的强度和耐久性.①衬砌混凝土的湿养护通过喷水或喷雾来实现,养护用水应与混凝土拌和用水相同,且水温应与环境温度基本相同.②当隧道内平均气温低于6℃时,应采用综合蓄热法或升温法；确保湿养护时,隧道内温度不低于6℃,并保持混凝土表面湿润,保证衬砌混凝土有较高的密实性,抗渗性好,并起到自防水混凝土的作用.③养护时要保证内部温度与环境温差不超过20℃,混凝土降温速率最大不超过5℃/h.6、混凝土施工注意事项1隧道衬砌前对中线、标高、断面尺寸和净空大小进行检查,满足设计要求.2二次衬砌前,将喷层或防水层表面的粉尘清除干净,并洒水润湿.并对上一组衬砌施工缝凿毛,注意保护止水带.3在混凝土搅拌站派驻试验员对混凝土生产过程进行控制,以保证混凝土生产质量满足要求,并对混凝土的运输进行检查,检查内容运输时间、到场温度.4灌注混凝土时严格按规范和操作细则施工,特别是对封顶混凝土认真处理,保证拱顶部混凝土灌注密实.二次衬砌砼坍落度控制在180±30mm,钢筋保护层厚度用混凝土预制垫块控制,两侧对称自下而上分层浇筑混凝土,每层高度40cm左右.7、拱顶混凝土密实度和空洞解决措施如下:分层分窗浇筑：泵送混凝土入仓自下而上,从已灌筑段接头处向未灌筑方向.充分利用台架上、中、下三层窗口,分层对称浇筑混凝土,在出料管前端加接2～3m同径软管,使管口向下.封顶工艺：当混凝土浇筑面已接近顶部以高于模板台车顶部为界限,进入封顶阶段,为了保证空气能够顺利排除,在堵头的最上端预留两个圆孔,安装排气管采用Φ32mm焊管,要避免其沉入混凝土之中.将排气管一端伸入仓内,且尽量靠上.随着浇筑继续进行,当发现有水实为混凝土表层的离析水、稀浆自排气管中流出时,即说明仓内已完全充满了混凝土,停止浇筑混凝土,疏通排气管和撤出泵送软管,并将挡板的圆孔堵死.浇筑过程中派专人负责振捣,保证混凝土的密实.8、泵送砼质量通病及防治措施9、二次衬砌结构外形尺寸允许偏差和检验方法仰拱、填充及基层1、仰拱施工仰拱有钢筋段施工采用仰拱栈桥一次铺筑完成,仰拱栈桥设计工作长度12米,可在不影响道路交通的情况下全幅施工仰拱；仰拱无钢筋段施工采用分幅施工.施工仰拱填充混凝土前应对仰拱表面进行清理,保证无浮碴、积水；立模板同时定位预埋横向排水管管道等相关附属设施模型,填充混凝土整体浇筑.2、仰拱填充仰拱混凝土达到5Mpa后,方可灌筑隧底填充混凝土.隧道仰拱上部填充砼施工前先清洗仰拱上虚碴及杂物,排除积水.填充砼表面要求平整,横坡、纵坡与设计一致.仰拱施工缝与填充砼施工缝相互错开,要求施工缝顺直、平整及凿毛清洗.仰拱填充片石混凝土,片石掺量应符合设计要求,片石应距模板50mm以上,片石间距应大于粗集料的最大粒径,并分层摆放,捣固密实.3、基层施工无仰拱段铺底施工,分左右幅或全幅施工,底部无浮碴,采用I14槽钢作为模板,插入式振动棒震捣,采用6米铝合金尺找平.仰拱施工工艺框图预埋件施工预埋件施工与在二次衬砌同时施工.预埋件预埋位置严格按设计要求进行施作,保证预埋件位置及质量要求符合设计和施工规范.施工过程中先准确放出预埋件的位置、制作好需预埋的构件,衬砌台车就位后,测量放样,固定好预埋件,保证位置准确.预留部分则在衬砌时依靠模板台车固定模型,灌注过程中也随时观察随时纠正偏差.模板台车脱模后及时脱去预留洞室的模型,修整预留洞室的棱角,检查洞室的尺寸,保证符合设计和规范要求.辅助洞室衬砌施工预留洞室采用定型钢模和正洞模板台车同时就位,与衬砌砼整体一次性浇筑.八、工程质量检验标准根据公路工程质量检验评定标准JTG F80/1-2004.仰拱实测项目表衬砌钢筋实测项目表九、质量保证措施1.建立健全工程质量责任制,成立以项目经理任组长,生产经理、总工程师为副组长、相关部室、施工队负责人为组员的质量领导小组,全面负责本项目质量管理工作；2.建立健全质量管理组织机构和质量责任制,强化全员质量管理,认真制订并落实与工程质量有关的各职能部门、主要管理人员的工作职责.3.对施工全过程进行质量检查,根据自检程序,自下而上按照“跟踪检测”、“复检”、“抽检”实施检测工作.4.根据现场实际情况,认真复核施工图纸,确保施工设计图的正确性和有效性,发现问题及时与监理、设计单位联系,经设计单位明确后才能组织施工.5.严格执行技术交底制度,列出重点监控部位及要点,对现场作业人员进行工程技术、质量、安全书面交底.组织进行业务培训.6.严格执行现场材料进场检验制度,对所有进场原材料的出厂合格证和说明书进行验查,并对合格原材料进行复验,控制各种原材料质量；7.实行施工测量、放线三级复核制,以“放准,勤复测,点、线、面通盘控制”的方法,确保测量工作的准确无误,并做好测量原始资料保存归档工作.十、安全保证措施1、落实安全生产责任制1全员负责,三级管理由班组长负责.2完善各项安全生产管理制度,针对各工序及各工种的特点制定相关的安全管理制度,并由各级安全组织检查落实.3建立安全生产责任制,落实各级管理人员和操作人员的安全职责,做到纵向到底,横向到边,各自做好本岗位的安全工作.4严格执行逐级安全技术交底制度,施工前由安治部组织有关人员进行详细的安全技术交底.项目施工队对施工班组及具体操作人员进行安全技术交底.各级专职安全员对安全措施的执行情况进行检查、督促并作好记录.2、加强施工现场安全教育1针对工程特点,定期进行安全生产教育,重点对专职安全员、安全监督岗岗员、班组长及从事特种作业的爆破工、电工、焊接工、机械工、机动车辆驾驶员进行培训和考核.2未经安全教育的管理人员及施工人员不准上岗.未进行三级教育的新工人不准上岗.变换工种或参加采用新工艺、新工法、新设备及技术难度较大的工序的工人必须经过技术培训,并经考试合格者才准上岗.3特殊工种的安全教育和考核,严格按照特种作业人员安全技术考核管理规则执行.经过培训考核合格,获取操作证方能持证上岗.对已取得上岗证者,要进行登记存档规范管理.对上岗证要按期复审,并要设专人管理.4通过安全教育,增强职工安全意识,树立“安全第一,预防为主”的思想,提高职工遵守施工安全纪律的自觉性,认真执行安全操作规程,做到：不违章指挥、不违章操作、不伤害自己、不伤害他人,不被他人伤害,确保自身和他人安全,提高职工整体安全防护意识和自我防护能力.5认真执行安全检查制度项目经理部要保证检查制度的落实,规定定期检查日期、参加检查的人员.作业班组实行每班班前、班中、班后三检制,不定期检查视工程进展情况而定,如：施工准备前、施工危险性大、采用新工艺、季节性变化、节假日前后等时要进行检查,并要有领导值班.对检查中发现的安全隐患,要建立登记、整改制度,按照“三不放过”的原则制定整改措施.在隐患没有消除前,必须采取可靠的防护措施.如有危及人身安全的险情,必须立即停工,处理合格后方可施工.十一、文明施工和环境保护措施1、严格执行业主有关文明工地建设的标准、规定,按照业主及主管部门的指示要求,认真听取驻地监理工程师的意见,搞好安全生产和文明施工,争创“安全文明样板工地”,强化施工现场管理,项目部组织相关人员对文明施工现场实行定期和不定期检查,积极开展创建文明工地活动.2、建立以项目经理为首的文明施工组织机构,健全各项文明施工管理制度,加强法律、法规和治安方面的宣传教育,制定切实可行的预防措施,定期对全体职工开展相关知识的学习,防止员工发生违法、违规、违禁和妨碍治安的行为.3、严格遵守国家劳动保护法和有关劳动保护条例,在施工生产和生活活动中,加强对施工人员的文明行为教育,做到管理程序化,作业标准化.4、合理布置场地,各项设施必须符合规定标准,做到场地整洁、道路平顺、排水畅通、标志醒目、生产环境达到标准作业要求.5、施工现场整齐清洁,施工过程坚持工完场清；及时调整设备、机具和材料的位置,保证摆放整齐,保持工作面宽敞,提供良好的工作环境；施工现场垃圾杂物集中堆放,及时处理；施工废水不乱排,严格按照当地环保规定和有关要求经处理达标后排放.6、严格执行国家和地方生态环境保护法规.按设计要求对水源保护地、森林、和野生动物及其栖息地有意识地保护,将不利影响降到最低限度.。

下挂式仰拱模板施工工法下挂式仰拱模板施工工法一、前言下挂式仰拱模板施工工法是一种在隧道工程中常用的施工方法，通过使用下挂式仰拱模板，可以实现对隧道仰拱结构的施工和支撑。

本文将重点介绍下挂式仰拱模板施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者对该工法有一个全面的了解。

二、工法特点下挂式仰拱模板施工工法具有以下特点：1. 灵活性强：可以适应各种规模和形状的隧道工程。

2. 施工效率高：机械化程度高，施工速度快。

3. 施工质量好：模板结构稳定，能够确保隧道的稳定性和安全性。

4. 施工环境好：施工过程中，可以保持整洁的工作环境，减少对周围环境的影响。

三、适应范围下挂式仰拱模板施工工法适用于各种地质条件和隧道形式的工程，包括岩石隧道、软岩隧道、土壤隧道以及地下工程等。

适用范围广泛，能够满足不同工程的需求。

四、工艺原理下挂式仰拱模板施工工法的工艺原理主要包括以下几个方面：1. 工法与实际工程之间的联系：通过合理的施工工艺，对隧道的仰拱结构进行模板支撑和施工，确保隧道的稳定性和安全性。

2. 采取的技术措施：包括模板的制造和安装、支撑结构的搭设和调整、拱顶混凝土的浇筑等。

通过这些技术措施，实现了对隧道仰拱结构的有效施工。

五、施工工艺下挂式仰拱模板施工工法的施工工艺包括以下几个施工阶段：1. 模板制造和安装：根据设计要求制造下挂式仰拱模板，并进行安装。

2. 模板支撑结构的搭设和调整：搭设好模板支撑结构，并进行调整，使其符合设计要求。

3.拱顶混凝土的浇筑：根据设计要求进行拱顶混凝土的浇筑，确保隧道的稳定性和安全性。

4. 拆除模板和清理施工现场：施工完成后，拆除模板，并进行施工现场的清理工作。

六、劳动组织下挂式仰拱模板施工工法的劳动组织需要合理安排施工人员的数量和分工，确保施工进度和质量。

劳动力分工包括模板制造工人、模板安装工人、模板支撑结构搭设工人、混凝土浇筑工人等。

隧道二衬、仰拱专项施工方案1.1. 总体施工方案（1）隧道仰拱采用弧形模板全幅分段开挖并配置自行式液压仰拱栈桥，边墙及拱部二次衬砌的浇筑应采用移动式液压模板台车和泵送混凝土整体浇筑。

（2）二次衬砌施作时优先先浇筑仰拱，然后立模进行边墙及拱部混凝土浇筑，边墙与仰拱模筑混凝土间的纵向施工缝宜位于电缆沟盖板以下，仰拱必须整体浇筑，不得分幅浇筑。

（3）防水板安装采用无钉铺设方法，一次铺设长度根据混凝土循环灌筑长度确定，铺设前先行试铺，再加以调整，防水板铺设固定应松紧适度，并留有余量。

防水卷材通过吊绳挂于初期支护上，防水板与土工布固定宜采用超声波焊接机进行焊接，防水板之间接缝采用双焊缝进行热熔焊接。

（4）隧道洞身施工缝设置遇水膨胀止水条和背贴式止水带共同防水，变形缝缝内填充沥青木丝板，设置中埋式E型橡胶止水带和背贴式止水带联合止水，止水带安装采用钢筋卡进行固定。

1.2.主要设备选型根据现场实际的施工情况，结合设计图纸要求，施工机械的性能应满足现场施工方法和工艺的需要。

（1）二衬台车二次衬砌施工应采用智能化二衬台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。

长度为12m，应在环向 3, 5.3m、拱顶处设置作业窗，作业窗口间距纵向不宜大于 3m,横向不宜大于 2.5m ,窗口尺寸 50cm×50cm，且应整齐划一；作业窗周边应加强，防止周边变形，窗门应平整、严密、不漏浆。

台车结构设计图及设计计算书见附件。

（2）UBH型注浆机该型号注浆机具有体积小，具有较高的注浆压力等特点。

（3）二衬养护台车智能温控养护修复台车，包括养护台车主体、弧形架、喷头、红外测温探头、水箱和控制器，水箱的水温感应装置用于实时检测养护水温度，并能将检测数据传送到控制器；控制器根据检测的养护水温度自动判别是否在二衬混凝土检测温度设定的偏差范围内，如果检测的养护水温度低于设定的二衬混凝土检测温度最小负偏差值，则水箱的自动加热装置开始工作；如果检测的养护水温度达到设定二衬混凝土检测温度最大正偏差值，水箱加热装置自动断电，停止工作。
