隧道仰拱标准化施工工艺

隧道仰拱施工工艺1适用范围本作业指导书适用于隧道工程仰拱及填充施工。

2作业准备2.1作业现场调查（1）调查洞内外的常规作业环境及特殊作业环境；（2）调查混凝土及其它材料的运输道路状况；（3）调查地质、水文气象、地形地貌等对施工的要求或限制，并制定相应的应急处理措施。

2.2技术方案（1）隧道衬砌混凝土采用自动计量混凝土拌和站生产砼，8m3轮式砼罐车运输，泵送混凝土入模，插入式捣固棒振捣。

（2）仰拱及铺底混凝土采用栈桥配合仰拱模板整体浇筑，浇筑砼从仰拱中心向两侧对称进行。

为防止仰拱钢筋上浮，在两侧设定位锚杆固定。

（3）调查并确认施工人员配备、机械设备及工器具配备是否符合规范要求。

（4）调查并确认所需材料的数量和试验情况是否符合规范要求。

3技术要求（1）仰拱及填充层检验应符合《公路混凝土工程施工质量验收标准》中原材的有关规定。

（2）施工前，应将隧底虚渣、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖应采用同级混凝土回填。

（3）仰拱的整体浇筑应采用防干扰作业栈桥等架空设施，以保证作业空间和新浇筑的混凝土结构不受损坏。

（4）仰拱超前防水层铺设的距离宜保持1～2倍以上二次衬砌循环作业长度。

（5）隧底开挖后应及时施做仰拱或混凝土找平层，仰拱混凝土应整体浇筑一次成型，填充混凝土应在仰拱混凝土终凝后进行。

（6）仰拱及填充层浇筑前必须测量基底高程。

（7）混凝土二次衬砌施工前应对水泥、细骨料、粗骨料、拌制和养护用水、外加剂、掺合料等原材料进行检验，各项技术指标应符合有关规定。

（8）混凝土生产应采用自动计量的拌合站、搅拌输送车运输、混凝土泵送入模的机械化流水作业线，以保证混凝土的质量。

（9）仰拱填充混凝土强度达到5MPa后方允许行人通行，达到设计强度的100%后方允许车辆通行。

4施工程序与工艺流程4.1施工程序施工程序为：施工准备→仰拱开挖→栈桥就位→绑扎仰拱钢筋→止水带安装→立模→浇注仰拱混凝土→养护→立中心水沟模板→浇注仰拱填充混凝土→养护。

新建贵阳至广州铁路GGTJ-1标隧道仰拱、仰拱填充施工方案编制：复核：审核：中铁二局贵广铁路工程指挥部四项目部2009年12月目录1、工程概况 (1)2、施工工艺及方法 (1)2.1前期已施作段仰拱及仰拱填充预留厚度浇筑施工工艺及方法 (1)2.2仰拱、仰拱填充施工工艺流程 (3)2.3仰拱、仰拱填充施工方法 (4)3、钢筋施工质量保证 (7)4、混凝土浇筑质量保证 (9)5、施工注意事项 (10)6、安全技术保证措施 (11)隧道仰拱、仰拱填充施工方案1、工程概况前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。

现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。

仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。

前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。

仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设臵2%的横向排水坡，隧道侧沟槽侧壁边设臵φ160过水孔。

填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。

2、施工工艺及方法2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。

现要求仰拱填充浇筑至填充顶面，施工方案如下：2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。

2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。

仰拱施工方案
仰拱、仰拱填充领先施工，待喷锚支护全断面施作完成后，及时开挖并灌注混凝土仰拱及部分填充，使支护尽早闭合成环，并为施工运输提供良好的条件。

为确保隧道结构的稳定和安全，仰拱施工时浇筑部分边墙，以利墙拱衬砌台车进行施工。

由于出渣运输与仰拱施工存在干扰，无法正常作业。

为了保证安全，有时不得不停止掘进而进行混凝土仰拱作业，这又延长了施工工期。

为此采取防干扰仰拱栈桥做为过渡通道，以保证掌子面正常施工。

10m自行式仰拱栈桥走行轮可以90度旋转，这样栈桥既可纵向走行，也可横向走行，利于半幅清理仰拱，全幅一次灌注。

仰拱施工工艺流程见图2-2.3-41，仰拱施工防干扰栈桥见图2-2.3-42，仰拱施工步骤见表2-2.3-14。

图2-2.3-41仰拱施工工艺流程图
仰拱端头采用大模板，混凝土由中心向两侧对称浇筑，仰拱与边墙衔接处捣固密实。

仰拱一次施工长度控制在4～6m ，仰拱与填充连续施工，做好仰拱大样，保证填充混凝土不侵入仰拱断面。

将上循环混凝土仰拱接头凿毛处理，并与边墙衬砌钢筋连接。

图2-2.3-42仰拱施工防干扰栈桥示意图
初期支护
衬砌台车
衬砌
表2-2.3-14 仰拱施工步骤表
自检合格后，报监理工程师做隐蔽工程检查签证，混凝土输送车运输浇筑，插入式振动棒捣固。

为能尽早供车辆通行，按配合比掺入早强减水剂。

隧道仰拱及填充层施工方案一、隧道仰拱施工方案1. 隧道仰拱施工工艺隧道仰拱施工采用常规施工工艺，即先将钢筋网架设好，然后将混凝土浇筑于钢筋网上，达到仰拱结构的要求。

具体步骤如下：1.钢筋网的制作：按照设计要求进行钢筋网的制作，检查钢筋的质量和规格是否符合要求，以确保钢筋的强度和刚度满足设计要求。

2.钢筋网的架设：在洞壁上用特制的螺栓将钢筋网固定好，确保钢筋网的平整度和垂直度符合要求。

同时，要加强钢筋网在隧道坡道处的连接，以防止钢筋网在浇筑混凝土时移动，影响仰拱结构的稳定性。

3.仰拱混凝土的浇筑：在钢筋网架设好的基础上，按照混凝土施工配合比要求，进行浇筑。

浇筑时要控制混凝土的流动性，确保混凝土在钢筋网上均匀分布，不留死角。

同时，注意混凝土的养护，确保混凝土达到设计强度和稳定性要求。

2. 隧道仰拱施工注意事项1.施工期间，要控制混凝土的温度，以免混凝土过早干燥导致裂缝和开裂。

要在混凝土浇筑后及时进行养护，保持混凝土的湿度和温度。

2.施工期间，要根据隧道设计和实际情况进行钢筋网的架设，确保钢筋网的垂直度和平整度符合要求。

3.施工时，要控制混凝土的流动性，以免混凝土在钢筋网上产生空隙和孔洞。

同时，要及时清理混凝土表面的污物和杂质，以确保混凝土的质量和稳定性。

4.施工期间，要对仰拱混凝土进行定期检测，以确保混凝土的质量和强度满足设计要求。

同时，要注意施工的安全和环保，保证施工现场的整洁和安全。

二、填充层施工方案1. 填充层施工工艺填充层的施工采用常规施工工艺，即先将填充材料运输至施工现场，然后将填充材料均匀铺设于隧道底部和两侧，最后进行压实。

具体步骤如下：1.填充材料的选择：根据设计要求和实际情况，选择合适的填充材料，如碎石、沙土等。

2.填充层的铺设：将填充材料均匀铺设于隧道底部和两侧，并用铁丝网将填充材料固定好。

3.填充层的压实：使用压路机等设备对填充材料进行压实，达到设计要求的密实度和稳定性。

同时，要检查填充材料的质量和压实程度，以确保填充层的稳定性和强度满足设计要求。

隧道仰拱施工方案第一篇：隧道仰拱施工方案****隧道仰拱施工方案一、工程概述仰拱的施工包括仰拱的开挖、仰拱一衬、仰拱二衬及仰拱填充四部分。

****隧道Ⅵ、Ⅴb、Ⅴa、Ⅳ型衬砌均设计了仰拱，其中Ⅵ、Ⅴb 型仰拱一衬采用I20a工字钢、C25喷射砼，二衬采用C25钢筋砼，Ⅵ、Ⅴb型一衬喷射砼厚度26cm；Ⅵ型工字钢纵向间距75cm，二衬钢筋砼厚度50cm，Ⅴb型工字钢纵向间距80cm，二衬钢筋砼厚度45cm；Ⅴa型一衬C25喷射砼厚度24cm，采用I18工字钢，工字钢纵向间距80cm，二衬钢筋砼厚度45cm；Ⅳ型则采用C25素砼衬砌，衬砌厚度40cm。

二、仰拱施工技术方案（一）施工工序安排仰拱施工应视围岩类别、地形情况及隧道埋置深度的不同分别作不同的工序安排：（1）对于洞口偏压地段、Ⅵ、Ⅴb、Ⅴa型浅埋段，为了保证隧道的施工安全，应在隧道仰拱开挖一段（12m）后，立即全幅施作仰拱的一衬、二衬、尽早与洞身一衬拱圈衬砌闭合成环，并做好仰拱的填充工作；（2）Ⅵ、Ⅴb、Ⅴa型深埋段及Ⅵ型段落，为了保证上断面各道工序的施工、实现平行作业，加快工程施工进度，则可以采取半幅仰拱开挖、衬砌、及填充左右交错施工的方法，交错距离不超过3倍二衬衬砌台车的纵向长度（36m）；（3）仰拱施工一般程序：开挖出渣清除浮渣安装仰拱工字钢喷射C25砼安装二衬钢筋安装模板模注C25砼安装仰拱填充模板模注C10砼养生（二）仰拱施工技术工艺（1）仰拱开挖仰拱采用钻爆法开挖，挖掘机、装载机、自卸车出渣，爆破参数参照前述Ⅳ、Ⅴ级围岩部分开挖参数，开挖仰拱时应注意两侧边墙拱脚处附近不要钻设炮眼，拱脚处欠挖部分采用风镐凿除，以免松动边墙钢架，为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制，出渣后应及时清除仰拱上的浮渣，为一衬施工创造条件。

（2）安设工字钢Ⅵ、Ⅴb、型仰拱工字钢采用I20a，工字钢纵向间距分别为75cm、80cm，Ⅴa型采用I18工字钢，纵向间距80cm，安装工字钢时一定要使仰拱工字钢与左右两边墙拱脚处的工字钢连接在一起，真正起到闭合成环作用，工字钢榀与榀之间用φ25钢筋纵向连接，环向间距为1m，工字钢底部应搁置砼垫块，保证工字钢的保护层。

仰拱施工工艺标题：仰拱施工工艺详解一、引言仰拱是隧道工程中的重要结构部分，它位于隧道底部，主要作用是支撑隧道顶部压力，防止围岩变形，保证隧道稳定性和安全性。

本文将详细介绍仰拱的施工工艺流程及其关键技术要点。

二、仰拱施工工艺流程1. **初期支护及开挖准备**：在隧道掘进至设计仰拱位置后，首先进行初期支护，包括锚杆、喷射混凝土等，以确保开挖面的稳定。

同时，清理底部岩石浮渣，平整基底，并检查其承载力是否满足设计要求。

2. **仰拱开挖**：根据设计图纸，采用分部、分层的方式进行仰拱开挖，严格控制每次开挖深度，避免超挖造成围岩失稳。

3. **钢筋绑扎与模板安装**：开挖完成后，按照设计图纸进行仰拱钢筋绑扎，确保钢筋间距和保护层厚度符合规范要求。

随后安装仰拱模板，模板应具有足够的强度和刚度，确保浇筑过程中不发生形变或破裂。

4. **混凝土浇筑**：混凝土的配比需经过严格设计并试验验证，确保其强度和耐久性。

浇筑时应分层连续进行，每层浇筑厚度根据实际情况确定，振捣密实，避免出现蜂窝、麻面等质量问题。

5. **养护与拆模**：浇筑完成后及时进行保湿养护，保证混凝土强度正常发展。

待混凝土达到规定强度后，方可拆除模板，继续进行后续工序。

6. **二次衬砌施工**：仰拱混凝土达到设计强度后，进行仰拱背后回填注浆和二次衬砌施工，形成完整的隧道结构体系。

三、关键技术要点- 施工过程中必须严格遵循“短进尺、弱爆破、强支护、勤量测”的原则，确保施工安全。

- 仰拱开挖和浇筑过程中，要密切监测围岩变形情况，发现异常应及时采取措施调整施工方案。

- 混凝土浇筑质量直接影响仰拱结构的安全性能，因此，对混凝土配合比、浇筑工艺、养护条件等环节需严格把控。

总结，仰拱施工工艺是一项涉及地质条件、施工技术、安全管理等多方面因素的复杂工程活动，只有严格遵守施工规程，精心组织施工过程，才能确保仰拱结构的质量和隧道工程的整体稳定性。

仰拱与隧底填充施工工艺隧道工程是现代化交通建设的重要组成部分，其施工工艺对于隧道的安全和稳定性具有至关重要的影响。

其中，仰拱与隧底填充施工工艺是一种常用的方法，旨在提高隧道的承载能力和抗震性能。

本文将从仰拱和隧底填充两个方面介绍该施工工艺的相关内容。

一、仰拱施工工艺仰拱是隧道中顶部的部分，其作用是承受顶部土层和超载荷载，并分散到周围的土体中。

在仰拱的施工过程中，一般需要经历以下几个步骤：1. 前期准备：确定隧道的设计参数，包括顶部土层的厚度、强度和应力分布等。

同时，根据隧道的地质勘探结果，确定采用哪种仰拱施工工艺。

2. 基础处理：在仰拱的施工过程中，首先需要对底部土层进行处理，以保证其稳定性。

常见的处理方法有夯实、压密和加固等。

3. 仰拱支护：在底部土层处理完成之后，开始进行仰拱的支护工作。

通常采用的支护方式有钢筋混凝土仰拱和预制钢拱架等。

支护工作中需要注意支护结构的稳定性和可靠性。

4. 土体回填：仰拱支护完成后，需要对仰拱周围的土体进行回填。

回填土体应具有一定的强度和稳定性，以保证仰拱的正常工作状态。

二、隧底填充施工工艺隧底填充是隧道底部的部分，其作用是填充底部空间，增加隧道的承载能力。

在隧底填充的施工过程中，一般需要经历以下几个步骤：1. 基础处理：与仰拱施工类似，首先需要对隧道底部进行基础处理。

处理方式包括夯实、压密和加固等，以保证隧道底部土层的稳定性。

2. 填充材料选择：在隧底填充施工中，选择合适的填充材料是非常重要的。

填充材料应具备一定的强度和稳定性，并且能够与底部土层实现良好的结合。

3. 填充施工方法：隧底填充可以采用人工和机械两种施工方法。

对于较小的隧道，人工施工可以更加灵活和精确；而对于较大的隧道，机械施工可以提高施工效率。

4. 填充层分层：在隧底填充施工过程中，通常需要分层进行填充。

分层填充可以保证填充材料的均匀性和稳定性，以及减小工作面的变形和下沉。

总结仰拱与隧底填充施工工艺是隧道施工中常用的两种方法，能够提高隧道的承载能力和抗震性能。

3.仰拱五线控制及仰拱端模施工工艺1 工艺概况在仰拱开挖及混凝土结构施工中，通过实行“五线上墙”制度（五线：仰拱钢筋上缘线、下缘线；仰拱混凝土顶面标高线；纵向盲管线、环向盲管线），采用仰拱自制端模，橡胶止水带热熔焊接工艺，实现了精细化作业，有效控制了仰拱施工质量。

2 工艺特点1）通过对加强测量放样、钻机操作方式等的管理控制仰拱开挖精度，有效减少了仰拱超挖量，从而降低了混凝土损耗。

2）仰拱端模采用定型双层自制钢模，方便环向中埋止水带定位，更好地保证了结构防水质量。

3）仰拱混凝土顶模采用定型弧形模板，方便操作，节约了工序作业时间，保证了仰拱施工进度。

4）仰拱施工采用“五线”进行控制，为隧道仰拱精细化施工提供了保障。

5）仰拱顶面纵向止水带采用夹具定位，保证了止水带埋深、顺直度；项目部自行研制并获得国家专利的“止水带热熔焊接机”接长止水带，保证了止水带接头质量，节约了材料消耗。

3 适用范围本工法适用于铁路隧道仰拱施工。

4 工艺原理测量放样是精细化作业的先导手段，测量放样可为现场操作提供依据和施工便捷性。

仰拱开挖线测量、五线测量等均方便了现场作业人员操作控制，定型钢端模、定型弧形顶模、止水带夹具等集成化模具的应用，一方面有利保证质量，另一方面可以加快施工进度。

止水带热熔焊接机操作方便，温度自动控制，焊接接头平顺、牢固，防水性能好。

5 工艺流程及操作要点5.1 施工工艺流程仰拱施工工艺流程如图1（下页）。

5.2 操作要点5.2.1 施工准备（1）对作业人员进行培训和交底。

做好各道工序、工艺的技术交底，现场技术负责人必须向施工人员及相关的技术员进行详细的技术交底，使每个人员对工艺、工序都心中有数。

（2）模板与栈桥加工。

仰拱衬砌顶部模板(面板)根据施工设计图加工成弧形，采用弧形钢模板,单块钢模板尺寸为1.0m×1.5m(纵向×横向)，面板、加筋板均采用6mm钢板，法兰盘采用3mm钢板，为便于操作借鉴三角形稳定性原理，通过工字钢将单块弧形模板进行连接形成整体；仰拱及填充端模由加工班按照设计，结合现场施工情况进行加工。

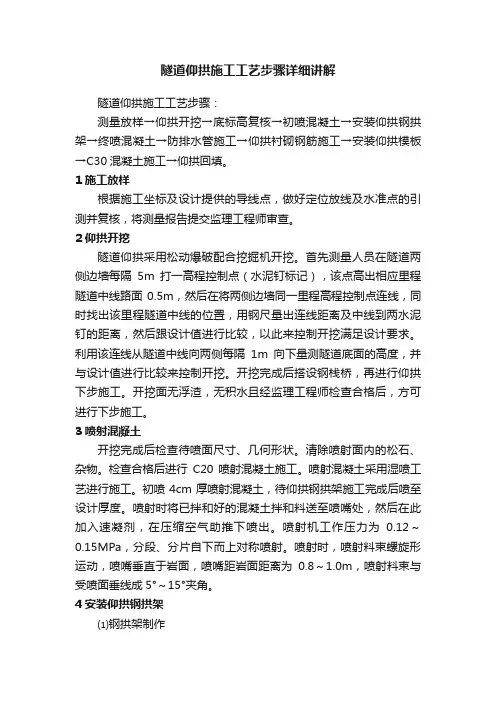

隧道仰拱施工工艺步骤详细讲解隧道仰拱施工工艺步骤：测量放样→仰拱开挖→底标高复核→初喷混凝土→安装仰拱钢拱架→终喷混凝土→防排水管施工→仰拱衬砌钢筋施工→安装仰拱模板→C30混凝土施工→仰拱回填。

1施工放样根据施工坐标及设计提供的导线点，做好定位放线及水准点的引测并复核，将测量报告提交监理工程师审查。

2仰拱开挖隧道仰拱采用松动爆破配合挖掘机开挖。

首先测量人员在隧道两侧边墙每隔5m打一高程控制点（水泥钉标记），该点高出相应里程隧道中线路面0.5m，然后在将两侧边墙同一里程高程控制点连线，同时找出该里程隧道中线的位置，用钢尺量出连线距离及中线到两水泥钉的距离，然后跟设计值进行比较，以此来控制开挖满足设计要求。

利用该连线从隧道中线向两侧每隔1m向下量测隧道底面的高度，并与设计值进行比较来控制开挖。

开挖完成后搭设钢栈桥，再进行仰拱下步施工。

开挖面无浮渣，无积水且经监理工程师检查合格后，方可进行下步施工。

3喷射混凝土开挖完成后检查待喷面尺寸、几何形状。

清除喷射面内的松石、杂物。

检查合格后进行C20喷射混凝土施工。

喷射混凝土采用湿喷工艺进行施工。

初喷4cm厚喷射混凝土，待仰拱钢拱架施工完成后喷至设计厚度。

喷射时将已拌和好的混凝土拌和料送至喷嘴处，然后在此加入速凝剂，在压缩空气助推下喷出。

喷射机工作压力为0.12～0.15MPa，分段、分片自下而上对称喷射。

喷射时，喷射料束螺旋形运动，喷嘴垂直于岩面，喷嘴距岩面距离为0.8～1.0m，喷射料束与受喷面垂线成5°～15°夹角。

4安装仰拱钢拱架⑴钢拱架制作首件仰拱钢拱架采用I20b工钢，每榀钢拱架由两节拱架用螺栓通过连接钢板连接而成。

钢拱架分节段在钢筋加工场加工制作，每节段长度根据图纸设计尺寸下料，对每节段进行标号，并注明安装位置。

首榀钢架加工完成后，将钢拱架放在平地上试拼，经检验各部分尺寸满足要求，可进行批量生产。

⑵钢拱架安装安装钢拱架时使仰拱钢拱架与左右两边墙拱脚处的钢拱架连接在一起，按设计要求采用连接钢板进行焊接，真正起到闭合成环作用。

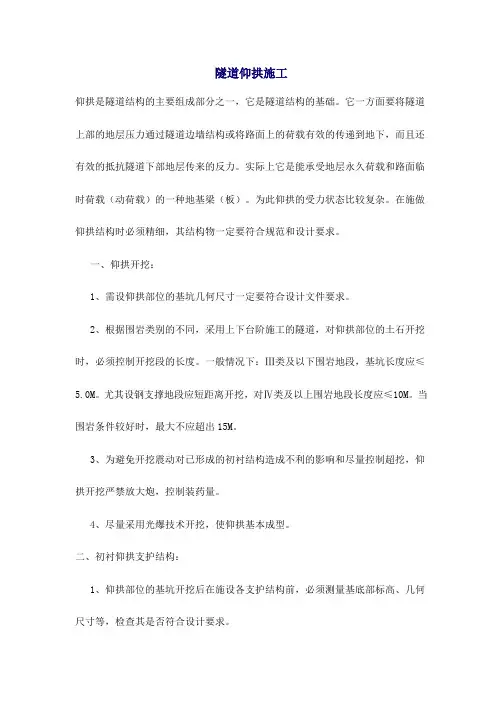

隧道仰拱施工仰拱是隧道结构的主要组成部分之一，它是隧道结构的基础。

它一方面要将隧道上部的地层压力通过隧道边墙结构或将路面上的荷载有效的传递到地下，而且还有效的抵抗隧道下部地层传来的反力。

实际上它是能承受地层永久荷载和路面临时荷载（动荷载）的一种地基梁（板）。

为此仰拱的受力状态比较复杂。

在施做仰拱结构时必须精细，其结构物一定要符合规范和设计要求。

一、仰拱开挖：1、需设仰拱部位的基坑几何尺寸一定要符合设计文件要求。

2、根据围岩类别的不同，采用上下台阶施工的隧道，对仰拱部位的土石开挖时，必须控制开挖段的长度。

一般情况下：Ⅲ类及以下围岩地段，基坑长度应≤5.0M。

尤其设钢支撑地段应短距离开挖，对Ⅳ类及以上围岩地段长度应≤10M。

当围岩条件较好时，最大不应超出15M。

3、为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。

4、尽量采用光爆技术开挖，使仰拱基本成型。

二、初衬仰拱支护结构：1、仰拱部位的基坑开挖后在施设各支护结构前，必须测量基底部标高、几何尺寸等，检查其是否符合设计要求。

2、在施实仰拱支护前，对基坑中的虚渣、杂物、积水等必须清除干净。

3、对超挖过大的坑穴，用C20片石砼回填密实。

4、在仰拱的初衬中设有钢拱架时：（1）、在设置钢拱架前，应在基底铺设5~10㎝的M10的水泥砂浆或C10砼的找平层。

（2）钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。

（3）仰拱钢架与边墙钢架的连接应符合设计要求，特别应注意仰拱钢架与连拱式隧道中隔墙基底处的连接一定要采取板式连接。

严禁将无板的钢架端头直接紧顶中隔墙基底的砼部位。

（4）、仰拱钢架应用冷弯机弯制成符合弧度要求的形状。

严禁将整榀钢架做成几段折线形的钢架。

（5）、当整榀钢架分段制做时，其接头必须按设计要求制成板式连接。

个别需采用对焊连接时，在钢架接头腹板中必须双面拼焊钢板，或采用四孔双面夹板螺栓连接。

仰拱施工工艺标题：仰拱施工工艺及其应用详解一、引言仰拱是隧道工程中的重要结构部分，位于隧道底部，其主要作用在于分散地层压力，支撑隧道顶部围岩，保证隧道的整体稳定性和安全性。

本文将详细介绍仰拱施工工艺的各个环节和关键技术要点。

二、仰拱施工工艺流程1. 施工准备阶段：在隧道开挖至预定深度后，首先进行基底处理，清理浮碴、积水，确保基底平整坚实。

同时，根据设计图纸和测量数据，准确放出仰拱模板的位置线和轮廓线。

2. 模板安装：根据放线结果安装仰拱模板，确保模板位置准确无误，接缝严密，以防止混凝土浇筑时发生漏浆现象。

同时，安装必要的预埋件，如排水管、钢筋等。

3. 钢筋绑扎：根据设计要求绑扎仰拱主筋及构造筋，严格控制钢筋间距和保护层厚度，确保钢筋与模板之间以及各层钢筋之间的连接牢固可靠。

4. 浇筑混凝土：使用泵送设备或吊车配合人工进行混凝土浇筑，从一端向另一端连续均匀浇筑，避免出现冷缝。

同时，采用插入式振捣器进行振捣，确保混凝土密实无空洞。

5. 养护与拆模：混凝土初凝后及时覆盖保湿养护，按照规定时间拆除模板，然后继续进行后期养护，直至混凝土强度达到设计要求。

6. 质量检查与验收：在仰拱施工过程中及完成后，要严格按照相关规范和设计要求进行质量检测，包括但不限于尺寸偏差、混凝土强度、外观质量等方面，并通过验收后方可进行下一道工序。

三、注意事项仰拱施工过程中，需特别关注地下水位情况，采取有效防排水措施，防止地下水影响混凝土质量和稳定性。

此外，严格遵循“先支护后开挖，分部开挖，快速封闭”的原则，确保隧道施工安全。

总结来说，仰拱施工工艺是一项技术性强、要求精确的工作，需要严谨的施工组织管理、严格的施工质量控制，才能确保隧道仰拱结构的安全、稳定和耐久性。

8．隧道整体式仰拱模板台车及纵向钢边止水带定位施工工艺1 工艺概况为了确保隧道仰拱弧形结构及纵向钢边中埋止水带的平、顺、直的标准化要求，因此，采用整体式仰拱模板台车及纵向钢边止水带定位，是确保隧道仰拱结构及止水带施工质量的重要措施。

2 工艺特点(1) 使用整体式仰拱模板台车施工仰拱使水平施工缝处混凝土振捣较普通模板施工更加密实，更好地控制了仰拱施工的质量。

(2) 整体式仰拱模板台车的应用节约了大量的仰拱模板加固用的钢筋，平均每延米消耗加固钢筋数量减少约18kg，且减少了作业人员数量。

(3) 钢边止水带定位措施的应用确保了防水质量。

3 适用范围适用于各类隧道仰拱施工。

4 主要引用标准《高速铁路隧道工程施工质量验收标准》（TB10753-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）《铁路隧道工程施工安全技术规程》（TB10304-2009）5 施工方法5.1在已浇筑好的上一组填充顶面放出整体弧形模板的支架就位点,在拟浇筑的仰拱前方利用挖掘机先平整出一块支架的定位和支撑场地, 在整体弧形模板就位前，质检工程师检查确认隧底开挖支护净空情况，完成仰拱初支，并将仰拱初支基面松碴、杂物和积水等清理干净后方可关模，钢筋混凝土衬砌地段，钢筋骨架固定牢固，确保钢筋安装位置正确，超挖部分全部用同标号砼回填。

5.2要保证混凝土结构施工满足设计形状、尺寸要求。

5.3仰拱整体弧形模板纵向就位后先锁定，利用手动链条葫芦放下模板，模板就位后用丝杆千斤连接模板与模板端桁架，以此来加强模板稳定性，同时利用丝杆千斤对弧形模进行精调定位,加固整体支架防止模板上浮移位,保证仰拱达到设计精度。

如下图所示。

技术说明1、连接缝处的加强焊接，焊长100mm，焊高5mm，2、工钢与工钢必须贴紧焊接，焊接处焊长100mm，焊高5mm，3、筋板满焊。

铁路隧道仰拱施工工艺汇报一、工程简述…………….二、工艺总结仰拱、仰拱填充施工程序为：施工准备→测量放线→开挖→基坑清理→钢筋绑扎、立模→基坑验收→仰拱砼浇注→养护→填充砼浇注→进入下一循环。

（一）测量放线仰拱开挖前应对仰拱开挖深度进行放线，具体方法为：在边墙上准确测量出预留钢筋上下线，根据基线标高与仰拱开挖面标高的高差，计算预开挖仰拱段横向每间隔1米处的钻孔深度，以此为依据指导钻爆工的施钻深度，以保证仰拱开挖深度符合设计要求。

（二）仰拱开挖仰拱开挖根据围岩软硬程度采用以下两种方法进行：对于硬质岩、中硬岩采用钻爆开挖仰拱,钻孔设备为YT-28气腿式凿岩机，一次爆破成型，人工配合机械清底；对于软弱围岩段及土质段采用以机械开挖为主，局部弱爆破为辅，人工清底的方式开挖。

采用爆破方法开挖时应注意控制钻孔深度，根据仰拱底部围岩情况预留15～30cm采用人工配合机械清底，防止扰动底部围岩和超挖，钻孔深度根据预先测出的标示于两侧边墙上的基准点连线进行控制。

Ⅴ级围岩仰拱单循环开挖长度按照验标要求不超过3m。

（三）仰拱初支隧道仰拱初支为开挖后先喷湿4cm厚C25砼，架立钢支撑，为减少回弹量，降低粉尘，提高喷层质量，采用湿喷法作业，复喷砼至设计厚度。

（四）仰拱钢筋安装仰拱钢筋采用钢筋弯弧机弯制。

在加工前，首先按照设计图纸确定钢筋下料长度及预弯半径。

加工时要考虑弯制的钢筋存在一定的回弹量，以确保钢筋安装时的线型与现场放样线型一致。

在加工过程中，现场技术人员要跟班作业，检查弧长及半径是否与设计一致，经检验合格后进行钢筋安装作业。

（五）止水带安装钢边止水带定位：每根钢边止水带用两根4cm和6cm扁钢夹在中间，两根角钢间用螺栓固定紧，以保证钢边止水带顺直。

相邻止水带间的连接采用铆钉连接，搭接长度不小于20cm。

中埋式橡胶止水带的安装：中埋式橡胶止水带夹在上下两层端模中间，外露和埋在混凝土中的宽度易于控制。

已施工完的钢边止水带（六）仰拱端模、背模制作与安装1、仰拱端模、背模的设计与制作仰拱端模的结构尺寸采用设计图纸中仰拱的结构尺寸，模板的面板、肋板厚度综合考虑仰拱施工中混凝土的压力、模板的自重、周转使用时的易损性以及人工安装时的可操作性进行设计。

隧道仰拱施工技术交底一、施工准备1、施工前，应将隧底虚渣、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖应采用同等级混凝土回填。

2、仰拱的整体浇筑应采用防干扰作业栈桥等架空设施，以保证作业空间和新浇筑混凝土结构不受损坏。

3、隧底开挖后应及时对隧底进行喷混支护，仰拱或底板混凝土应整体浇筑，一次成形，严禁半幅施工。

且仰拱混凝土与仰拱填充混凝土分开浇筑。

严禁仰拱与填充混凝土一次浇筑。

4、熟悉仰拱配筋图及仰拱及仰拱填充施工工艺。

二、施工工艺开挖前先将仰拱位置测放出来，然后沿开挖线采用挖机开挖或爆破的方法进行施作，开挖过程中应及时测放隧底高程，防止开挖深度不够。

开挖完成后，对图纸设计为全环钢架的围岩施工段，及时安装仰拱钢架并喷混支护。

（二）钢筋施工开挖完成后，根据测量放线的位置布置仰拱钢筋，钢筋施工要求如下：1、钢筋接头的布置应符合规定要求。

2、钢筋的交叉点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。

3、除设计有特殊规定者外，箍筋应与主筋垂直。

4、钢筋绑扎必须保证各种钢筋的保护层厚度。

5、仰拱左右端头关模时，必须把钢筋留出接头。

（三）混凝土施工1、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。

模板内的杂物、积水和钢筋上的污垢须清理干净。

模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。

浇筑混凝土前，应检查混凝土的均匀性和坍落度。

2、自高处向模板内倾卸混凝土时，为防止混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过2m，不发生离析为准；当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落。

混凝土堆积高度不得超过lm.3、混凝土按一定厚度、顺序和方向分层浇筑，在下层混凝土初凝或能重塑前浇筑完成上层混凝土。

在倾斜面上浇筑混凝土时，应从低处开始逐层扩展升高，保持水平分层。

混凝土分层浇筑厚度根据捣实方法确定，使用插入式振动器浇筑厚度不大于30cm，用表面振动器浇筑层厚度25cm，人工捣实浇筑层厚度不大于15cm。
