收音机原理图及原理

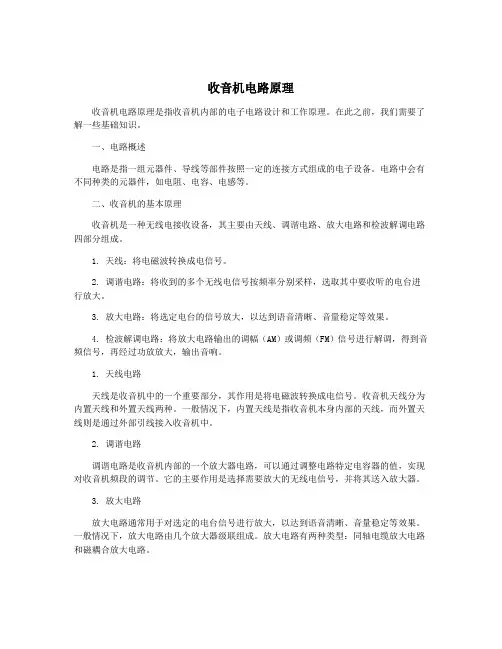

收音机电路原理收音机电路原理是指收音机内部的电子电路设计和工作原理。

在此之前，我们需要了解一些基础知识。

一、电路概述电路是指一组元器件、导线等部件按照一定的连接方式组成的电子设备。

电路中会有不同种类的元器件，如电阻、电容、电感等。

二、收音机的基本原理收音机是一种无线电接收设备，其主要由天线、调谐电路、放大电路和检波解调电路四部分组成。

1. 天线：将电磁波转换成电信号。

2. 调谐电路：将收到的多个无线电信号按频率分别采样，选取其中要收听的电台进行放大。

3. 放大电路：将选定电台的信号放大，以达到语音清晰、音量稳定等效果。

4. 检波解调电路：将放大电路输出的调幅（AM）或调频（FM）信号进行解调，得到音频信号，再经过功放放大，输出音响。

1. 天线电路天线是收音机中的一个重要部分，其作用是将电磁波转换成电信号。

收音机天线分为内置天线和外置天线两种。

一般情况下，内置天线是指收音机本身内部的天线，而外置天线则是通过外部引线接入收音机中。

2. 调谐电路调谐电路是收音机内部的一个放大器电路，可以通过调整电路特定电容器的值，实现对收音机频段的调节。

它的主要作用是选择需要放大的无线电信号，并将其送入放大器。

3. 放大电路放大电路通常用于对选定的电台信号进行放大，以达到语音清晰、音量稳定等效果。

一般情况下，放大电路由几个放大器级联组成。

放大电路有两种类型：同轴电缆放大电路和磁耦合放大电路。

检波解调电路是收音机中的一个电路，用于将放大后的Modulated Carrier Signal（调制载波信号）解调，并得到音频信号。

检波电路可以分为 AM 和 FM 两种，根据对应收音机的类型来选择。

四、总结在实际的收音机设计中，调谐电路、放大电路和检波解调电路都是非常关键的部分。

调谐电路和放大电路在收音机接收信号的过程中起到至关重要的作用，不能失误。

1. 调谐电路调谐电路是用来选取收听频率的一种电路。

收音机中的调谐电路的原理是将天线和电容与电感串联，形成一个谐振电路。

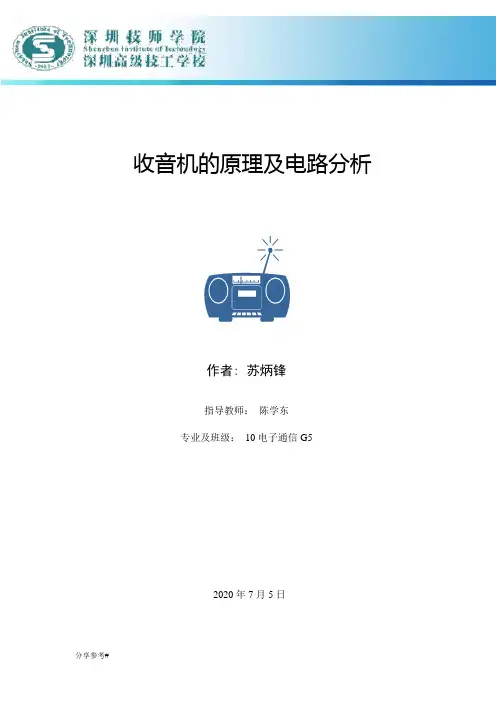

收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级：10电子通信G52020年7月5日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的频率范围为525—1605kHz。

短波的频率范围为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

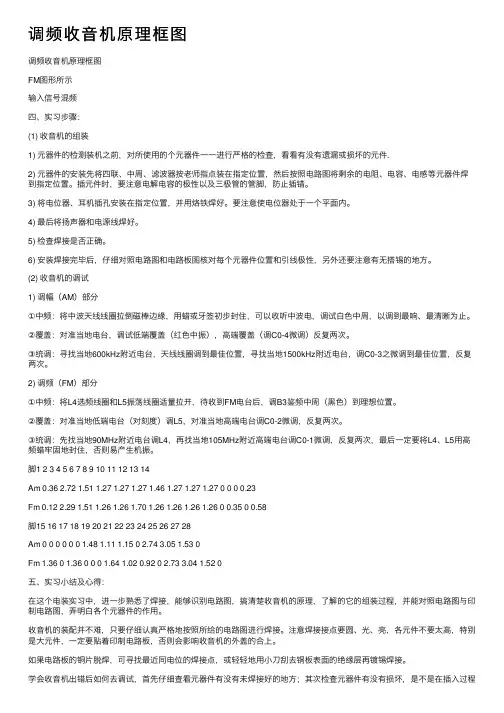

调频收⾳机原理框图调频收⾳机原理框图FM图形所⽰输⼊信号混频四、实习步骤：(1) 收⾳机的组装1) 元器件的检测装机之前，对所使⽤的个元器件⼀⼀进⾏严格的检查，看看有没有遗漏或损坏的元件.2) 元器件的安装先将四联、中周、滤波器按⽼师指点装在指定位置，然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。

插元件时，要注意电解电容的极性以及三极管的管脚，防⽌插错。

3) 将电位器、⽿机插孔安装在指定位置，并⽤烙铁焊好。

要注意使电位器处于⼀个平⾯内。

4) 最后将扬声器和电源线焊好。

5) 检查焊接是否正确。

6) 安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有⽆搭锡的地⽅。

(2) 收⾳机的调试1) 调幅（AM）部分①中频：将中波天线线圈拉倒磁棒边缘，⽤蜡或⽛签初步封住，可以收听中波电，调试⽩⾊中周，以调到最响、最清晰为⽌。

②覆盖：对准当地电台，调试低端覆盖（红⾊中振），⾼端覆盖（调C0-4微调）反复两次。

③统调：寻找当地600kHz附近电台，天线线圈调到最佳位置，寻找当地1500kHz附近电台，调C0-3之微调到最佳位置，反复两次。

2) 调频（FM）部分①中频：将L4选频线圈和L5振荡线圈适量拉开，待收到FM电台后，调B3鉴频中周（⿊⾊）到理想位置。

②覆盖：对准当地低端电台（对刻度）调L5，对准当地⾼端电台调C0-2微调，反复两次。

③统调：先找当地90MHz附近电台调L4，再找当地105MHz附近⾼端电台调C0-1微调，反复两次，最后⼀定要将L4、L5⽤⾼频蜡牢固地封住，否则易产⽣机振。

脚1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习⼩结及⼼得：在这个电装实习中，进⼀步熟悉了焊接，能够识别电路图，搞清楚收⾳机的原理，了解的它的组装过程，并能对照电路图与印制电路图，弄明⽩各个元器件的作⽤。

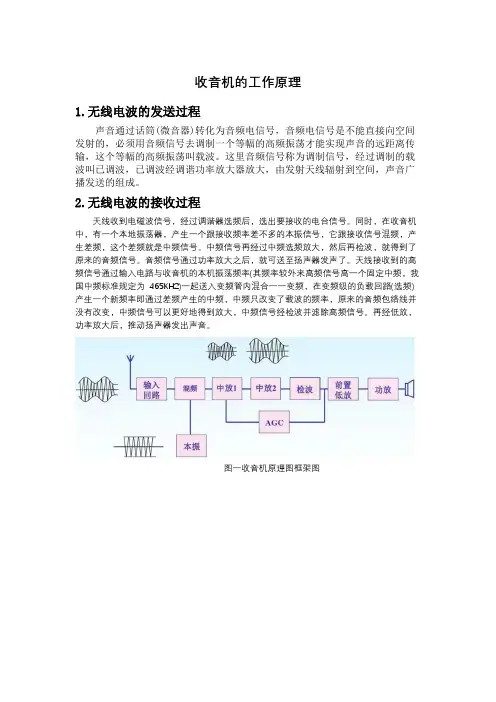

收音机的工作原理1.无线电波的发送过程声音通过话筒(微音器)转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。

这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播发送的组成。

2.无线电波的接收过程天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KH2)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

图一收音机原理图框架图图二收音机原理图3.工作原理收音机的原理基于接收来自天线的高频信号，并利用电路将其转换为可处理的音频信号。

这个过程通过多个关键步骤实现。

首先，电台的高频信号经过变频级电路转换成固定频率的中频信号。

这个中频信号接着被多级放大，增加信号强度以便于后续处理。

随后，经过检波器进行检波，即将模拟信号转换为音频信号，然后进行低通滤波，去除不需要的高频噪音。

由于不同频率的无线电波较多，为了避免干扰，收音机配备了选台按钮，使用户可以选择所需的电台，并滤除其他不必要的信号。

中频信号（如465kHz）固定的特性以及相对较低的频率使得中频放大器可以提供较大的增益而保持稳定。

这种设计有助于确保检波器获得足够大的信号，进而输出音质较好的音频信号。

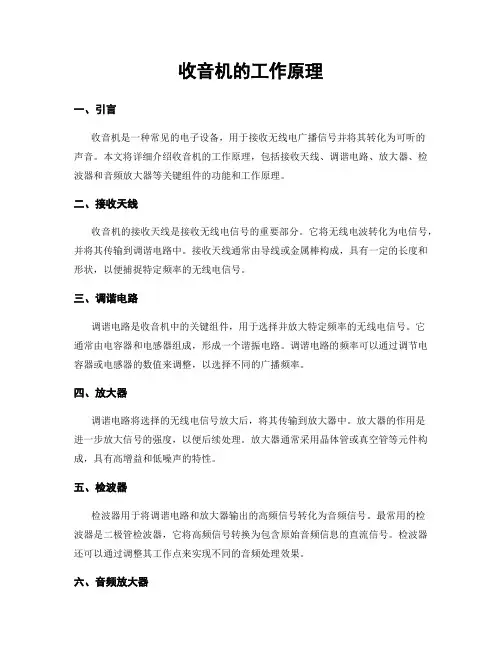

收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收无线电广播信号并将其转化为可听的声音。

本文将详细介绍收音机的工作原理，包括接收天线、调谐电路、放大器、检波器和音频放大器等关键组件的功能和工作原理。

二、接收天线收音机的接收天线是接收无线电信号的重要部分。

它将无线电波转化为电信号，并将其传输到调谐电路中。

接收天线通常由导线或金属棒构成，具有一定的长度和形状，以便捕捉特定频率的无线电信号。

三、调谐电路调谐电路是收音机中的关键组件，用于选择并放大特定频率的无线电信号。

它通常由电容器和电感器组成，形成一个谐振电路。

调谐电路的频率可以通过调节电容器或电感器的数值来调整，以选择不同的广播频率。

四、放大器调谐电路将选择的无线电信号放大后，将其传输到放大器中。

放大器的作用是进一步放大信号的强度，以便后续处理。

放大器通常采用晶体管或真空管等元件构成，具有高增益和低噪声的特性。

五、检波器检波器用于将调谐电路和放大器输出的高频信号转化为音频信号。

最常用的检波器是二极管检波器，它将高频信号转换为包含原始音频信息的直流信号。

检波器还可以通过调整其工作点来实现不同的音频处理效果。

六、音频放大器音频放大器用于进一步放大检波器输出的音频信号，以便驱动扬声器产生可听的声音。

音频放大器通常采用集成电路或放大器管等元件构成，具有较高的功率放大和低失真的特性。

七、音量控制和调频调谐收音机通常还配备了音量控制和调频调谐功能。

音量控制用于调节扬声器的音量大小，而调频调谐用于选择不同的广播频率。

这些功能通常通过旋钮或按钮来实现，用户可以根据自己的需求进行调整。

八、总结收音机的工作原理涉及接收天线、调谐电路、放大器、检波器和音频放大器等关键组件。

接收天线将无线电波转化为电信号，调谐电路选择并放大特定频率的信号，放大器进一步放大信号的强度，检波器将高频信号转化为音频信号，音频放大器进一步放大音频信号以驱动扬声器。

此外，收音机还具有音量控制和调频调谐等功能，以提供更好的用户体验。

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM72~108MHZ接收灵敏度：AM 达国家C类标准FM优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ωξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

图2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。

收音机的原理及电路分析 The Standardization Office was revised on the afternoon of December 13, 2020收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级： 10电子通信G52022年2月24日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的为525—1605kHz。

短波的为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

调幅收音机工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII收音机工作原理1、音频信号发射基本原理：音频信号发射的基本原理如图（1）所示图（1）（1）话筒可将声音转化为与声音变化规律一致的模拟电信号，即：音频信号u1；（2）由话筒得到的音频信号较弱，所以要经音频放大器放大；（3）信号要便于发射必须要有足够高的频率。

由于音频信号的频率较低，不便于发射，所以音频信号在发射前，要将音频信号（调制信号）加载到高频等幅正弦信号（载波信号u3）上，就像步行速度慢的人搭载高速交通工具（如：飞机）一样，这叫信号的调制。

调制有调幅、调频、调相等多种方式，图（1）所示的是调幅(AM)方式，即让载波幅度随调制信号的幅度变化而变化。

天线发射的已调波信号是调幅信号u4；（4）高频振荡器负责产生高频等幅正弦信号u3，即：载波信号；不同电台的载波频率不一样，这样便于接受端（如收音机）能有选择的接受不同电台的信号；（5）具有足够高频率的已调波信号在发射时还必须要有足够大功率，所以已调波信号在经天线发射前还必须进行功率放大。

2、ZX-921调幅收音机工作原理调幅收音机工作原理如图（2）所示图（2）（1）输入调谐回路：图（3）图（4）●输入调谐回路的作用：接受和选择电台信号。

●图（3）为收音机输入调谐回路，该电路为RLC串联电路，图（4）为其等效原理图。

图（4）中e1、e2、e3、e4分别为四个不同电台发射的信号在磁性天线L1中感应的信号电动势，它们的频率（载波频率）分别为f1、f2、f3、f4，R为L1的直流电阻，Ca为调谐电容。

●调整Ca（双联电容）可调整RLC串联电路的谐振频率，电路的谐振频率可调范围为530kHz～1605kHz。

若RLC串联电路的谐振频率等于f1，则频率为f1的电台信号在电路中可以激起最大的信号电流，并通过变压器B1耦合至L2，从而注入BG1基极；频率为f2、f3、f4的电台信号由于失谐，故在电路中激起的信号电流很小，如此达到选择频率为f1的电台信号（即：选台）的目的。

七管调幅收音机工作原理七管调幅收音机工作原理框图七管调幅收音机电路图本机电路图如图所示。

1、输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f＝1/2πLabCA，当改变CA时，就能收到不同频率的电台信号，选出我们所需要的电台信号频率为F1（是个高频信号）通过B1的次级线圈耦合到V1的基极。

由V1构成的本振电路产生一个本振信号频率为F2，再由V1三极管进行变频，在V1集电极回路通过B3选取F2与F1的差频信号，产生中频信号。

2、中频信号经V2和V3二级中频放大，进入V4检波管，检波滤波后的音频信号由电位器RP送到前置低放管V5，经过低放可将音频信号电压放大几十到几百倍，再由V6,V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。

图中D1,D2组成1.3V+-0.1V稳压，提供V1变频，一中放，二中放，低放的基极电压，稳定各级工作电流，保证整机灵敏度。

V4发射-基极结用做检波。

R1、R4、R6、R10分别做为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周，既是放大器的交流负载又是中频选频器，收音机的灵敏度、选择性等指标靠中频放大器保证。

B6、B7为音频变压器，起交流负载及阻抗匹配的作用。

AGC电路原理：无信号输入时，V2的静态基极电流由偏置电阻决定，当收音机收到信号时，检波后得到的信号直流分量会通过电阻R8叠加在V2的基极上，形成AGC的控制电流，由于该电流与V2的静态基极电流方向相反，使得实际的基极电流减小。

当接收到的信号越强，AGC的控制电流越大，V2的实际基极电流就越小，增益也越小。

相反当收到的信号越弱，V2的增益也越高。

所以AGC电路可以使电路的增益能够自动调节，从而使检波后得到的音频信号电压保持稳定。

收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收和播放无线电广播信号。

它的工作原理涉及到无线电信号的接收、解调和放大等过程。

本文将详细介绍收音机的工作原理。

二、收音机的组成部分收音机主要由以下几个组成部分构成：1. 天线：用于接收无线电信号。

2. 调谐电路：用于选择特定频率的无线电信号。

3. 解调电路：用于将调谐后的信号解调为音频信号。

4. 放大器：用于放大解调后的音频信号。

5. 扬声器：用于将放大后的音频信号转换为声音。

三、收音机的工作原理1. 接收信号收音机的天线接收到无线电信号，无线电信号是由广播发射台发出的电磁波。

这些电磁波通过天线进入收音机。

2. 调谐信号接收到的无线电信号经过调谐电路，调谐电路根据用户选择的频率来选择特定的无线电信号。

调谐电路通常由可变电容和电感组成，通过调节电容和电感的数值，可以选择不同的频率。

3. 解调信号调谐后的信号进入解调电路，解调电路将无线电信号转换为音频信号。

解调电路根据调制方式的不同，有AM（调幅）和FM（调频）两种解调方式。

4. 放大信号解调后的音频信号进入放大器，放大器将音频信号放大，以便能够驱动扬声器。

5. 输出声音放大后的音频信号通过扬声器转换为声音，用户可以听到广播内容。

四、收音机的工作原理示意图（示意图略）五、收音机的技术要点1. 天线的选择：天线的长度和形状会影响接收效果，合适的天线可以提高接收信号的质量。

2. 调谐电路的设计：调谐电路应能够选择用户所需的频率，并且具有良好的频率选择性。

3. 解调电路的设计：解调电路应能够准确地将调谐后的信号解调为音频信号。

4. 放大器的设计：放大器应能够将解调后的音频信号放大到适当的水平，以便驱动扬声器。

六、收音机的应用领域收音机广泛应用于家庭、车载、便携式等领域，用于接收和播放广播节目。

同时，收音机还可以作为无线电通信的接收设备，用于接收无线电台的信号。

七、结论收音机是一种基于无线电技术的设备，通过接收、调谐、解调和放大等过程，将无线电信号转换为声音。

七管收音机原理及安装调试超外差式收音机原理图一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

如图2所示。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz；图2 超外差收音机组成框图由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。

无线电广播系统，包括收音和电视二套系统。

它们对所要发射和无线传输的信号。

音频信号的频率为0-20KHz。

而这些频率较低的信号是无法直接通过无线电方式发射和传播。

所以，必须通过宜于发射和远距离传播的频率较高的射频信号，帮助实现。

这些高频信号，称为载频信号或载波信号。

把音频信号或视频信号加装到载频信号上的方式主要有二种，调幅和调频。

用前种处理信号方式的广播，称为调幅广播，收音机称为调幅收音机。

其无线电波的频率范围主要集中在二个频段内；中波段535KHz-1605KHz，短波段1.6MHz-26MHz。

用后一种处理信号方式的广播，称为调频广播，收音机称为调频收音机。

其无线电波的频率范围主要集中超短波段87MHz-108MHz。

无线电视广播系统中，则二种处理信号的方式均用。

伴音信号采用调频方式，全电视信号采用调幅方式。

至于工作原理，主要也有二种，高放式和超外差式。

高放式又称直放式、再生来复式，为一种早期机型，性能较差。

现在一般只用于教学、试验或要求不高场合。

市场上销售的收音机、电视机几乎无一例外地全是性能优良的超外差式接收机。

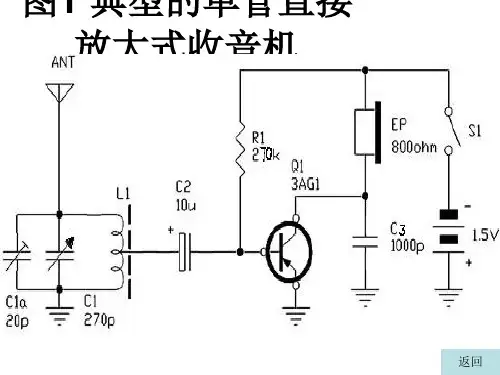

简易收音机电路图与原理收音机原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

由于广播事业发展，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

上面所讲的是最简单收音机称为直接检波机，但从接收天线得到的高频天线电信号一般非常微弱，直接把它送到检波器不太合适，最好在选择电路和检波器之间插入一个高频放大器，把高频信号放大。
