收音机原理图及原理讲述

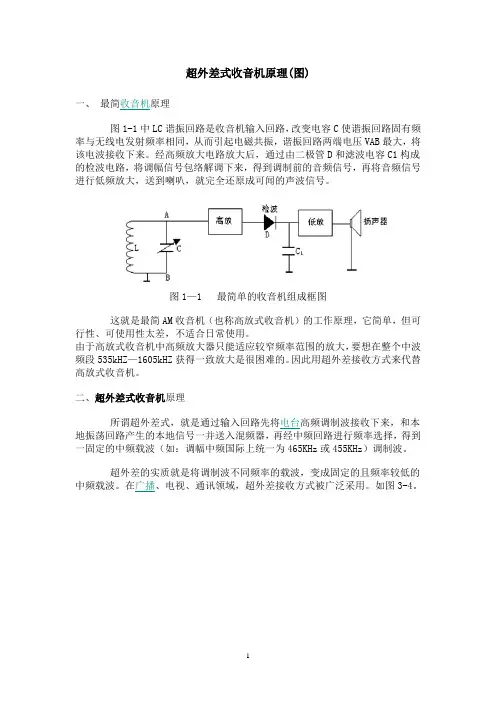

超外差式收音机原理(图)一、最简收音机原理图1-1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

图1—1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。

由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ—1605kHZ获得一致放大是很困难的。

因此用超外差接收方式来代替高放式收音机。

二、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

在广播、电视、通讯领域，超外差接收方式被广泛采用。

如图3-4。

图1—2 超外差原理在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：如接收信号频率是：600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f 信号=f中频为一固定中频信号。

超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

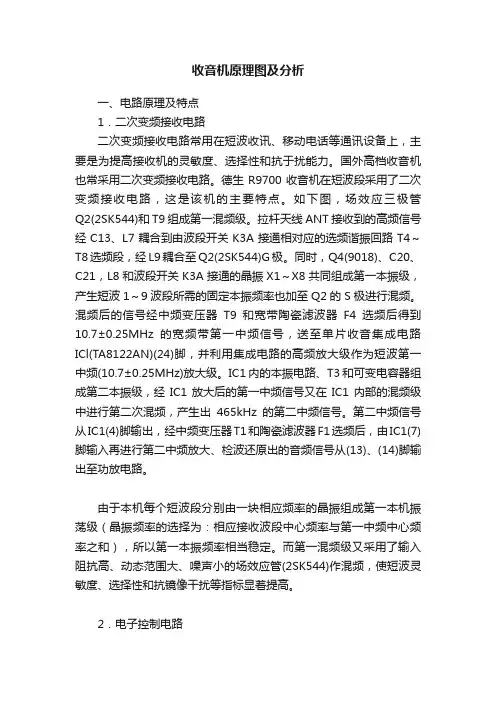

收音机原理图及分析一、电路原理及特点1．二次变频接收电路二次变频接收电路常用在短波收讯、移动电话等通讯设备上，主要是为提高接收机的灵敏度、选择性和抗于扰能力。

国外高档收音机也常采用二次变频接收电路。

德生R9700收音机在短波段采用了二次变频接收电路，这是该机的主要特点。

如下图，场效应三极管Q2(2SK544)和T9组成第一混频级。

拉杆天线ANT接收到的高频信号经C13、L7耦合到由波段开关K3A接通相对应的选频谐振回路T4～T8选频段，经L9耦合至Q2(2SK544)G极。

同时，Q4(9018)、C20、C21，L8和波段开关K3A接通的晶振X1～X8共同组成第一本振级，产生短波1～9波段所需的固定本振频率也加至Q2的S极进行混频。

混频后的信号经中频变压器T9和宽带陶瓷滤波器F4选频后得到10.7±0.25MHz的宽频带第一中频信号，送至单片收音集成电路ICl(TA8122AN)(24)脚，并利用集成电路的高频放大级作为短波第一中频(10.7±0.25MHz)放大级。

IC1内的本振电路、T3和可变电容器组成第二本振级，经IC1放大后的第一中频信号又在IC1内部的混频级中进行第二次混频，产生出465kHz的第二中频信号。

第二中频信号从IC1(4)脚输出，经中频变压器T1和陶瓷滤波器F1选频后，由IC1(7)脚输入再进行第二中频放大、检波还原出的音频信号从(13)、(14)脚输出至功放电路。

由于本机每个短波段分别由一块相应频率的晶振组成第一本机振荡级（晶振频率的选择为：相应接收波段中心频率与第一中频中心频率之和），所以第一本振频率相当稳定。

而第一混频级又采用了输入阻抗高、动态范围大、噪声小的场效应管(2SK544)作混频，使短波灵敏度、选择性和抗镜像干扰等指标显着提高。

2．电子控制电路R9700收音机采用了以74HC138为核心组成的轻触式电子开机、波段选择及关机电路，这是本机的另一个特点。

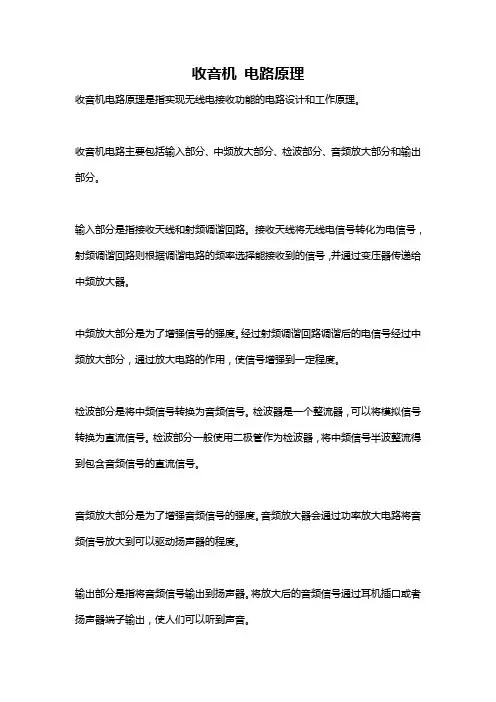

收音机电路原理
收音机电路原理是指实现无线电接收功能的电路设计和工作原理。

收音机电路主要包括输入部分、中频放大部分、检波部分、音频放大部分和输出部分。

输入部分是指接收天线和射频调谐回路。

接收天线将无线电信号转化为电信号，射频调谐回路则根据调谐电路的频率选择能接收到的信号，并通过变压器传递给中频放大器。

中频放大部分是为了增强信号的强度。

经过射频调谐回路调谐后的电信号经过中频放大部分，通过放大电路的作用，使信号增强到一定程度。

检波部分是将中频信号转换为音频信号。

检波器是一个整流器，可以将模拟信号转换为直流信号。

检波部分一般使用二极管作为检波器，将中频信号半波整流得到包含音频信号的直流信号。

音频放大部分是为了增强音频信号的强度。

音频放大器会通过功率放大电路将音频信号放大到可以驱动扬声器的程度。

输出部分是指将音频信号输出到扬声器。

将放大后的音频信号通过耳机插口或者扬声器端子输出，使人们可以听到声音。

在收音机电路中，还有一些辅助电路，例如：天线调谐电路、自动增益控制电路等。

收音机电路的工作原理是利用天线接收到的无线电信号，经过射频调谐回路和中频放大器进行频率和信号强度的调整，再通过检波部分进行信号的解调，最后经过音频放大器放大后，输出到扬声器中，使人们能够听到声音。

总之，收音机电路是一种通过天线接收无线电信号，并经过调谐、放大、解调等处理，最终输出声音的电路。

通过对各个部分的合理设计和组合，可以实现高质量的无线电接收功能。

收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级：10电子通信G52020年7月5日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的频率范围为525—1605kHz。

短波的频率范围为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM72~108MHZ接收灵敏度：AM 达国家C类标准FM优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ωξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

图2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。

收音机的工作原理1.无线电波的发送过程声音通过话筒(微音器)转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。

这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播发送的组成。

2.无线电波的接收过程天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KH2)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

图一收音机原理图框架图图二收音机原理图3.工作原理收音机的原理基于接收来自天线的高频信号，并利用电路将其转换为可处理的音频信号。

这个过程通过多个关键步骤实现。

首先，电台的高频信号经过变频级电路转换成固定频率的中频信号。

这个中频信号接着被多级放大，增加信号强度以便于后续处理。

随后，经过检波器进行检波，即将模拟信号转换为音频信号，然后进行低通滤波，去除不需要的高频噪音。

由于不同频率的无线电波较多，为了避免干扰，收音机配备了选台按钮，使用户可以选择所需的电台，并滤除其他不必要的信号。

中频信号（如465kHz）固定的特性以及相对较低的频率使得中频放大器可以提供较大的增益而保持稳定。

这种设计有助于确保检波器获得足够大的信号，进而输出音质较好的音频信号。

收音机的原理及电路分析 The Standardization Office was revised on the afternoon of December 13, 2020收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级： 10电子通信G52022年2月24日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的为525—1605kHz。

短波的为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

收音机的电路原理
收音机的电路原理主要通过调谐电路和放大电路实现。

在调谐电路中，主要有一个可变电容器和一个可变电感器组成。

可变电容器用来调节电路的频率，可变电感器用来调节电路的波长。

当旋转可变电容器时，电容值随之改变，从而改变了电路的共振频率。

这样，当调节电容器使电路的共振频率与要接收的无线电信号的频率相等时，就可以通过电感器将无线电信号传递给下一个放大电路。

在放大电路中，通常采用多级放大电路，以增加无线电信号的幅度。

放大电路由若干个放大器组成，每个放大器都能将输入信号的幅度放大一定倍数，并将其传递给下一个放大器。

最后一个放大器将经过多级放大的信号输出到扬声器或耳机上，使人们能够听到声音。

整个电路中还包括其他一些辅助电路，如检波电路、反馈电路等。

检波电路用来将调谐电路接收到的无线电信号转换成音频信号，反馈电路则用来稳定放大电路的工作。

通过以上各部分电路的协调工作，收音机能够接收到各个频率的无线电信号，并经过放大和转换后，输出为我们能够听到的声音。

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM72~108MHZ接收灵敏度：AM 达国家C类标准FM优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ωξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

图2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。

收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收和播放无线电广播信号。

它的工作原理涉及到无线电信号的接收、解调和放大等过程。

本文将详细介绍收音机的工作原理。

二、收音机的组成部分收音机主要由以下几个组成部分构成：1. 天线：用于接收无线电信号。

2. 调谐电路：用于选择特定频率的无线电信号。

3. 解调电路：用于将调谐后的信号解调为音频信号。

4. 放大器：用于放大解调后的音频信号。

5. 扬声器：用于将放大后的音频信号转换为声音。

三、收音机的工作原理1. 接收信号收音机的天线接收到无线电信号，无线电信号是由广播发射台发出的电磁波。

这些电磁波通过天线进入收音机。

2. 调谐信号接收到的无线电信号经过调谐电路，调谐电路根据用户选择的频率来选择特定的无线电信号。

调谐电路通常由可变电容和电感组成，通过调节电容和电感的数值，可以选择不同的频率。

3. 解调信号调谐后的信号进入解调电路，解调电路将无线电信号转换为音频信号。

解调电路根据调制方式的不同，有AM（调幅）和FM（调频）两种解调方式。

4. 放大信号解调后的音频信号进入放大器，放大器将音频信号放大，以便能够驱动扬声器。

5. 输出声音放大后的音频信号通过扬声器转换为声音，用户可以听到广播内容。

四、收音机的工作原理示意图（示意图略）五、收音机的技术要点1. 天线的选择：天线的长度和形状会影响接收效果，合适的天线可以提高接收信号的质量。

2. 调谐电路的设计：调谐电路应能够选择用户所需的频率，并且具有良好的频率选择性。

3. 解调电路的设计：解调电路应能够准确地将调谐后的信号解调为音频信号。

4. 放大器的设计：放大器应能够将解调后的音频信号放大到适当的水平，以便驱动扬声器。

六、收音机的应用领域收音机广泛应用于家庭、车载、便携式等领域，用于接收和播放广播节目。

同时，收音机还可以作为无线电通信的接收设备，用于接收无线电台的信号。

七、结论收音机是一种基于无线电技术的设备，通过接收、调谐、解调和放大等过程，将无线电信号转换为声音。
