FM收⾳机原理与原理图AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的:1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程,提⾼焊接⼯艺⽔平。
⼆、实习内容:1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求:1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满⾜三级机⽔平(国标),具体如下:接收频率范围:AM 525~1605KHZ FM72~108MHZ接收灵敏度:AM 达国家C类标准FM优于µV级输出功率:⼤于100mW供电电源:DC 3V⽴体声⽿机输出阻抗:32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多,早期的多为分⽴元件电路,⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。
集成电路收⾳机的特点是结构⽐较简单,性能指标优越,体积⼩等优点。
AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。
收⾳机通过调谐回路选出所需的电台,送到变频器与本振电路送出的本振信号进⾏混频,产⽣中频输出(我国规定的AM中频为465KHZ,FM中频为10.7MHZ),中频信号将检波器检波后输出调制信号,调制信号经低放、功放放⼤电压和功率,推动喇叭发出声⾳。
图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机,收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部⽆法制作电感、⼤电容和⼤电阻,故外围元件多以电感、电容和电阻为主,组成各种控制、供电、滤波等电路。
50型收⾳机电路图如图2所⽰。
图2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。
调频收音机原理框图FM图形所示输入信号混频四、实习步骤:(1> 收音机的组装1> 元器件的检测装机之前,对所使用的个元器件一一进行严格的检查,看看有没有遗漏或损坏的元件.2> 元器件的安装先将四联、中周、滤波器按老师指点装在指定位置,然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。
插元件时,要注意电解电容的极性以及三极管的管脚,防止插错。
3> 将电位器、耳机插孔安装在指定位置,并用烙铁焊好。
要注意使电位器处于一个平面内。
4> 最后将扬声器和电源线焊好。
5> 检查焊接是否正确。
6> 安装焊接完毕后,仔细对照电路图和电路板图核对每个元器件位置和引线极性,另外还要注意有无搭锡的地方。
(2> 收音机的调试1> 调幅<AM)部分①中频:将中波天线线圈拉倒磁棒边缘,用蜡或牙签初步封住,可以收听中波电,调试白色中周,以调到最响、最清晰为止。
②覆盖:对准当地电台,调试低端覆盖<红色中振),高端覆盖<调C0-4微调)反复两次。
③统调:寻找当地600kHz附近电台,天线线圈调到最佳位置,寻找当地1500kHz附近电台,调C0-3之微调到最佳位置,反复两次。
2> 调频<FM)部分①中频:将L4选频线圈和L5振荡线圈适量拉开,待收到FM电台后,调B3鉴频中周<黑色)到理想位置。
②覆盖:对准当地低端电台<对刻度)调L5,对准当地高端电台调C0-2微调,反复两次。
③统调:先找当地90MHz附近电台调L4,再找当地105MHz附近高端电台调C0-1微调,反复两次,最后一定要将L4、L5用高频蜡牢固地封住,否则易产生机振。
脚 1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚 15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习小结及心得:在这个电装实习中,进一步熟悉了焊接,能够识别电路图,搞清楚收音机的原理,了解的它的组装过程,并能对照电路图与印制电路图,弄明白各个元器件的作用。
调频收⾳机原理框图调频收⾳机原理框图FM图形所⽰输⼊信号混频四、实习步骤:(1) 收⾳机的组装1) 元器件的检测装机之前,对所使⽤的个元器件⼀⼀进⾏严格的检查,看看有没有遗漏或损坏的元件.2) 元器件的安装先将四联、中周、滤波器按⽼师指点装在指定位置,然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。
插元件时,要注意电解电容的极性以及三极管的管脚,防⽌插错。
3) 将电位器、⽿机插孔安装在指定位置,并⽤烙铁焊好。
要注意使电位器处于⼀个平⾯内。
4) 最后将扬声器和电源线焊好。
5) 检查焊接是否正确。
6) 安装焊接完毕后,仔细对照电路图和电路板图核对每个元器件位置和引线极性,另外还要注意有⽆搭锡的地⽅。
(2) 收⾳机的调试1) 调幅(AM)部分①中频:将中波天线线圈拉倒磁棒边缘,⽤蜡或⽛签初步封住,可以收听中波电,调试⽩⾊中周,以调到最响、最清晰为⽌。
②覆盖:对准当地电台,调试低端覆盖(红⾊中振),⾼端覆盖(调C0-4微调)反复两次。
③统调:寻找当地600kHz附近电台,天线线圈调到最佳位置,寻找当地1500kHz附近电台,调C0-3之微调到最佳位置,反复两次。
2) 调频(FM)部分①中频:将L4选频线圈和L5振荡线圈适量拉开,待收到FM电台后,调B3鉴频中周(⿊⾊)到理想位置。
②覆盖:对准当地低端电台(对刻度)调L5,对准当地⾼端电台调C0-2微调,反复两次。
③统调:先找当地90MHz附近电台调L4,再找当地105MHz附近⾼端电台调C0-1微调,反复两次,最后⼀定要将L4、L5⽤⾼频蜡牢固地封住,否则易产⽣机振。
脚1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习⼩结及⼼得:在这个电装实习中,进⼀步熟悉了焊接,能够识别电路图,搞清楚收⾳机的原理,了解的它的组装过程,并能对照电路图与印制电路图,弄明⽩各个元器件的作⽤。
七管分立收音机原理及安装过程说明一、实验目的:通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程,训练动手能力,掌握元器件的识别,简易测试,及整机调试工艺。
二、要求:1、对照原理图讲述整机工作原理;2、对照原理图看懂装配接线图;3、了解图上符号,并与实物对照;4、根据技术指标测试各元器件的主要参数;5、认真细致地安装焊接,排除安装焊接过程中出现的故障。

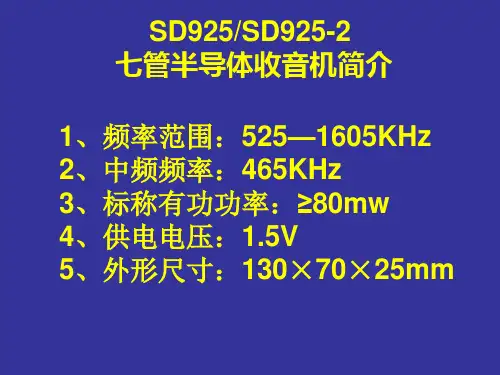

三、产品简介该机为七管中波调幅袖珍式半导体收音机,采用全硅管标准二级中放电路,用二只二极管正向压降稳压电路,稳定从变频、中频到低放的工作电压,不会因为电池电压降低而影响接收灵敏度,使收音机仍能正常工作,本机体积小巧,外观精致,便于携带。

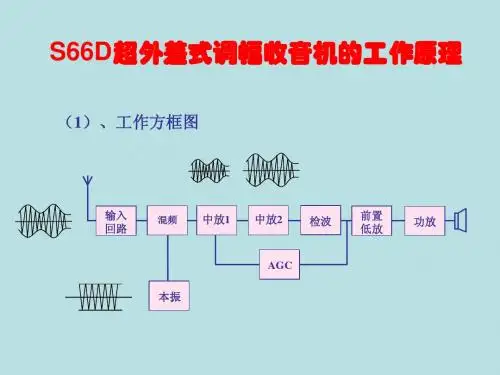

1、技术指标:频率范围:525~1605KHz中频频率:465KHz灵敏度:≤ 2mV/m S/N 20dB扬声器:Ф57mm 8Ω输出功率:50mW电源:3V (2节 5号电池2、调幅工作原理(1工作方框图(2工作原理当调幅信号感应到 B1及 C1组成的天线调谐回路,选出我们所需的电信号 f1进入 V1(9018H 三极管基极;本振信号调谐在高出 f1频率一个中频的 f2(f1+465KHz 例:f1=700KHz 则 f2=700+465KHz=1165KHz进入 V1发射极,由 V1三极管进行变频,通过 B3选取出 465KHz 中频信号经 V2和 V3二级中频放大 , 进入 V4检波管 , 检出音频信号经 V5(9014低频放大和由 V6、 V7组成功率放大器进行功率放大,推动扬声器发声。
图中 D1、 D2 (IN4148组成 1.3V ±0.1V 稳压,固定变频,一中放、二中放、低放的基极电压,稳定各级工作电流,以保持灵敏度。
由 V4(9018三极管 PN 结用作检波。
