简易收音机的电路图

图3—30是简易收音机的电路图。

图3—30 简易收音机电路L和C1组成调谐电路。

改变可变电容器C1的容量, 可选择到需要接收的电台信号。

将选出的信号直接输入到集成电路7642的输入端第2脚。

由7642对信号进行多级高频放大并检波后, 由输出端第1脚输出音频信号, 经三极管V1V2放大后, 送至耳机放音。

这个电路元件少、装调容易而且接收效果较好。

二、元件规格和检测方法（一）ＬＣ调谐回路Ｌ是磁棒线圈。

磁棒采用长55mm的扁型中波磁棒。

用Ø0.07×7多股纱包线绕制, 共82圈。

线圈的两端用胶纸带固定。

如图3—31。

C1采用270P小型单联可变电容器, 检测方法见表3—12。

图3—31 磁棒线圈和7642集成电路表3—12 元件检测名称检测方法可变电容器用R×1K档测试, 旋转转柄, 万用表指针应始终指无限大。

若有摆动说明电容器内部碰片, 不能使用耳塞机用R×1档测试, 表笔碰触耳机插头时, 耳机中应发出“喀喀”声（二）集成电路7642外形跟晶体管9014相似。

如图3-31。

可用万用表R×1K档测输入端第2脚之间电阻, 正向电阻约为1千欧, 反向电阻接近无限大。

（三）晶体管V1 V2 采用9014, 放大倍数大些较好。

（四）电阻器均采用1/8W碳膜电阻器。

R4待调试后确定。

（五）电容器均采用小型瓷片电容器。

C4为电解电容器。

（六）耳塞机采用8欧耳塞机。

其测试方法见表3-12。

耳机插孔采用Ø2.5毫米插孔, 并按图3-32进行改造。

改造后的插孔兼做电源开关。

插头插入后触点分离改为插头插入后触点接触图3-32 插孔的改造（七）电源采用1节1.5伏电池。

三、焊接电路（一）简易收音机印刷电路板可参考图3-33。

将各元件引脚镀锡后插入电路板。

各引脚可尽量留短些。

图3-33 印刷电路板（二）焊接。

先焊电阻、电容, 再焊晶体管和集成电路。

（三）将磁棒用塑料绳固定在印刷板对应位置上。

1.德生R-202T型两波段收音机电路图2. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。

国内将此技术移植于收音机中的德生公司第一家。

第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。

二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。

可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。

下面将承前启后的R9701机作一典型介绍：图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。

K1为电源开关。

图2中的Q6、Q7等元件组成双稳态电子波段切换开关。

由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。

与此同时，Q6集电极外接的FM LED点亮。

拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。

Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。

Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。

混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。

TuN LED为电台强场指示灯(见图3)。

按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。

同时Q4也因高电平而截止，ICl工作在调幅波段。

Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。

收音机检波电路图图 5.5-13是半导体收音机中检波级及有关附加电路的典型实例。

R1、R2、R L2组成外加正向偏置电路。

通过-6V电源给二极管V D提供一固定的正向偏流（通常在20~50U A左右），用以提高检波效率。

R2C3组成低通滤波器，用来滤除R L2两端输出中的低频交流分量，取出其中的直流分量，加到前级中放管的基极，作为自动增益控制电压。

检波器的输出滤波电路，接成X型滤波电路，这样不但可以进一步滤除输出电压中的残余高频分量，而且有利避免产生负峰切割失真。

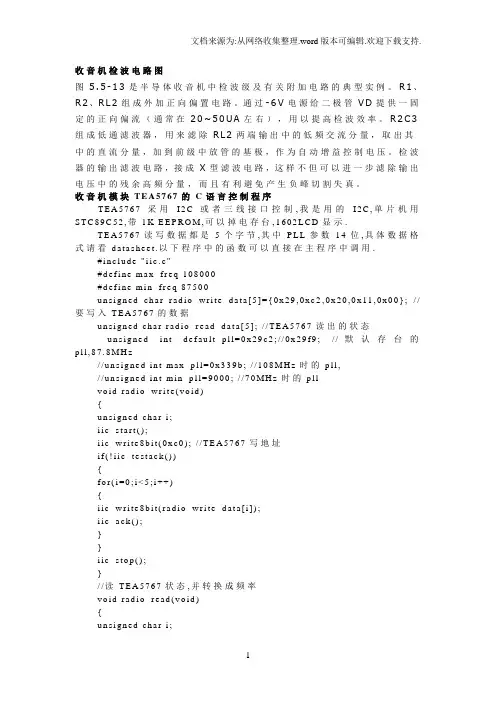

收音机模块T E A5767的C语言控制程序T E A5767采用I2C或者三线接口控制,我是用的I2C,单片机用S T C89C52,带1K E E P R O M,可以掉电存台,1602L C D显示.T E A5767读写数据都是5个字节,其中P L L参数14位,具体数据格式请看d a t a s h e e t.以下程序中的函数可以直接在主程序中调用.#i n c l u d e"i i c.c"#d e f i n e m a x_f r e q108000#d e f i n e m i n_f r e q87500u n s i g n e d c h a r r a d i o_w r i t e_d a t a[5]={0x29,0x c2,0x20,0x11,0x00};//要写入T E A5767的数据u n s i g n e d c h a r r a d i o_r e a d_d a t a[5];//T E A5767读出的状态u n s i g n e d i n t d e f a u l t_p l l=0x29c2;//0x29f9;//默认存台的p l l,87.8M H z//u n s i g n e d i n t m a x_p l l=0x339b;//108M H z时的p l l,//u n s i g n e d i n t m i n_p l l=9000;//70M H z时的p l lv o i d r a d i o_w r i t e(v o i d){u n s i g n e d c h a r i;i i c_s t a r t();i i c_w r i t e8b i t(0x c0);//T E A5767写地址i f(!i i c_t e s t a c k()){f o r(i=0;i<5;i++){i i c_w r i t e8b i t(r a d i o_w r i t e_d a t a[i]);i i c_a c k();}}i i c_s t o p();}//读T E A5767状态,并转换成频率v o i d r a d i o_r e a d(v o i d){u n s i g n e d c h a r i;u n s i g n e d c h a r t e m p_l,t e m p_h;p l l=0;i i c_s t a r t();i i c_w r i t e8b i t(0x c1);//T E A5767读地址i f(!i i c_t e s t a c k()){f o r(i=0;i<5;i++){r a d i o_r e a d_d a t a[i]=i i c_r e a d8b i t();i i c_a c k();}}i i c_s t o p();t e m p_l=r a d i o_r e a d_d a t a[1];t e m p_h=r a d i o_r e a d_d a t a[0];t e m p_h&=0x3f;p l l=t e m p_h*256+t e m p_l;g e t_f r e q u e n c y();}//由频率计算P LLv o i d g e t_p l l(v o i d){u n s i g n e d c h a r h l s i;u n s i g n e d i n t t w p l l=0;h l s i=r a d i o_w r i t e_d a t a[2]&0x10;i f(h l s i)p l l=(u n s i g n e d i n t)((f l o a t)((f r e q u e n c y+225)*4)/(f l o a t)32.768); //频率单位:ke l s ep l l=(u n s i g n e d i n t)((f l o a t)((f r e q u e n c y-225)*4)/(f l o a t)32.768);//频率单位:k}//由P L L计算频率v o i d g e t_f r e q u e n c y(v o i d){u n s i g n e d c h a r h l s i;u n s i g n e d i n t n p l l=0;n p l l=p l l;h l s i=r a d i o_w r i t e_d a t a[2]&0x10;i f(h l s i)f r e q u e n c y=(u n s ig n e d l o n g)((f l o a t)(n p l l)*(f l o a t)8.192-225);//频率单位:K H ze l s ef r e q u e n c y=(u n s ig n e d l o n g)((f l o a t)(n p l l)*(f l o a t)8.192+225);//频率单位:KH z}//手动设置频率,mo d e=1,+0.1M H z;m o d e=0:-0.1M H z,不用考虑T E A5767用于搜台的相关位:S M,S U Dv o i d s e a r c h(b i t m o d e){r a d i o_r e a d();i f(m o d e){f r e q u e n c y+=100;i f(f r e q u e n c y>m a x_f r e q)f r e q u e n c y=m i n_f r e q;}e l s e{f r e q u e n c y-=100;i f(f r e q u e n c yf r e q u e n c y=m a x_f r e q;}g e t_p l l();r a d i o_w r i t e_d a t a[0]=p l l/256;r a d i o_w r i t e_d a t a[1]=p l l%256;r a d i o_w r i t e_d a t a[2]=0x20;r a d i o_w r i t e_d a t a[3]=0x11;r a d i o_w r i t e_d a t a[4]=0x00;r a d i o_w r i t e();}//自动搜台,m o d e=1,频率增加搜台;m o d e=0:频率减小搜台,不过这个好像不能循环搜台v o i d a u t o_s e a r c h(b i t m o d e){r a d i o_r e a d();g e t_p l l();i f(m o d e)r a d i o_w r i t e_d a t a[2]=0x a0;e l s er a d i o_w r i t e_d a t a[2]=0x20;r a d i o_w r i t e_d a t a[0]=p l l/256+0x40;r a d i o_w r i t e_d a t a[1]=p l l%256;r a d i o_w r i t e_d a t a[3]=0x11;r a d i o_w r i t e_d a t a[4]=0x00;r a d i o_w r i t e();r a d i o_r e a d();w h i l e(!(r a d i o_r e a d_d a t a[0]&0x80))//搜台成功标志{r a d i o_r e a d();d i s p_f re q(9,1);}}128*64液晶汉字显示程序(含硬件51单片机与液晶模块接线图)下面是线路连接图，我自己已经搞了整整一个测试成功了绝对可用C51源代码#i n c l u d e<r e g52.h>#d e f i n e L C D P0u n s i g n e d c h a r i,j,k;s b i t E N=P2^0;s b i t R W=P2^1;s b i t R S=P2^2;s b i t C S1=P2^3;s b i t C S2=P2^4;s b i t B U S Y=P0^0;v o i d d e l a y(u n s i g n e d c h a r a);u n s i g n e d c h a r c o d e b a n[16][16]={{0x00,0x00,0x00,0x f0,0x90,0x90,0x90,0x f e,0x90,0x90,0x90,0x f0, 0x00,0x00,0x00,0x00},{0x00,0x00,0x00,0x07,0x04,0x04,0x04,0x3f,0x24,0x24,0x24,0x27, 0x20,0x38,0x00,0x00},//电{0x00,0x00,0x00,0x00,0x8c,0x88,0x88,0x88,0x88,0x c8,0x a8,0x98, 0x00,0x00,0x00,0x00},{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x21,0x7f,0x00,0x00,0x00, 0x00,0x00,0x00,0x00},//子{0x00,0x00,0x00,0x00,0x10,0x10,0x30,0x54,0x9c,0x90,0x50,0x00, 0x30,0x10,0x00,0x00},{0x00,0x40,0x30,0x0c,0x03,0x01,0x01,0x01,0x01,0x01,0x01,0x01, 0x01,0x00,0x00,0x00},//产{0x00,0x00,0x00,0x00,0x7c,0x44,0x44,0x44,0x44,0x44,0x44,0x7c, 0x00,0x00,0x00,0x00},{0x00,0x00,0x3f,0x21,0x21,0x21,0x3f,0x00,0x00,0x3f,0x21,0x21, 0x21,0x3f,0x00,0x00},//品{0x00,0x00,0x00,0x00,0x0c,0x08,0x08,0x08,0x f8,0x08,0x08,0x08, 0x08,0x00,0x00,0x00},{0x00,0x00,0x00,0x20,0x20,0x20,0x20,0x20,0x3f,0x20,0x20,0x20, 0x20,0x30,0x00,0x00},//工{0x00,0x90,0x90,0x88,0x f8,0x84,0x86,0x00,0x7c,0x44,0x44,0x44, 0x44,0x7c,0x00,0x00},{0x40,0x30,0x0c,0x02,0x7f,0x02,0x0c,0x10,0x49,0x49,0x49,0x7f, 0x49,0x49,0x00,0x00},//程{0x00,0x10,0x10,0x10,0x f c,0x90,0x10,0x00,0x d0,0x50,0x50,0x7e, 0x50,0x d0,0x50,0x00},{0x04,0x08,0x04,0x22,0x7f,0x00,0x40,0x20,0x10,0x09,0x06,0x06, 0x09,0x10,0x20,0x40},//技{0x00,0x00,0x10,0x10,0x10,0x d0,0x10,0x f e,0x10,0x50,0x94,0x1c, 0x10,0x00,0x00,0x00},{0x00,0x60,0x18,0x06,0x01,0x00,0x00,0x7f,0x00,0x00,0x00,0x03, 0x04,0x18,0x60,0x00},//术};u n s i g n e d c h a r c o d e q r s[6][16]={{0x00,0x00,0x b c,0x e0,0x a0,0x a0,0x e0,0x a0,0x3f,0x a0,0x60,0x20, 0x20,0x3c,0x00,0x00},{0x00,0x00,0x00,0x3f,0x24,0x24,0x3f,0x22,0x11,0x09,0x05,0x07, 0x09,0x13,0x20,0x00},//嵌{0x00,0x00,0x00,0x00,0x02,0x04,0x c8,0x30,0x20,0x40,0x80,0x00, 0x00,0x00,0x00,0x00},{0x00,0x40,0x20,0x18,0x06,0x01,0x00,0x00,0x00,0x00,0x00,0x03, 0x06,0x0c,0x30,0x00},//入--{0x00,0x00,0x00,0x20,0x a0,0x a0,0x a0,0x a0,0x a2,0x a4,0x38,0x e 0,0x24,0x2c,0x00,0x00},{0x00,0x00,0x00,0x00,0x10,0x10,0x10,0x0f,0x09,0x04,0x04,0x00, 0x07,0x18,0x20,0x00},//式};c h e c k b u s y(){E N=1;R W=1;R S=0;L C D=0X F F;i f(B U S Y);}w r i t e c o d e(u n s i g n e d c h a r d a t)//写命令{c h e c k b u s y();E N=1;R W=0;R S=0;L C D=d a t;E N=1;E N=0;}w r i t e d a t a(u n s i g n e d c h a r d a t)//写数据{c h e c k b u s y();E N=1;R W=0;R S=1;L C D=d a t;E N=1;E N=0;}v o i d d i s p l a y h a n z i(u n s i g n e d c h a r p a g e,u n s i g n e d c h a r l i n e a d d r e s s,i n t n,u n s i g n e d c h a r t a b l e[][16]){u n s i g n e d c h a r t e m p[32];i f(l i n e a d d r e s s<0X80){C S1=1;C S2=0;}//l e f tf o r(j=0;j<n;j++){i f(l i n e a d d r e s s>=0X80){C S1=0;//r i g h tC S2=1;l i n e a d d r e s s=l i n e a d d r e s s-0X40;}////////////////////////////////////////f o r(k=0;k<16;k++){t e m p[k]=t a b l e[j][k];}j+=1;f o r(k=0;k<16;k++){t e m p[16+k]=t a b l e[j][k];}//一个字：占两个字符，32个数据（t e m p[32])///////////////////////////////////////w r i t e c o d e(p a g e);w r i t e c o d e(l i n e a d d r e s s);f o r(i=0;i<16;i++){w r i t e d a t a(t e m p[i]);}w r i t e c o d e(p a g e+1);w r i t e c o d e(l i n e a d d r e s s);f o r(i=16;i<32;i++){w r i t e d a t a(t e m p[i]);}//写一个字：每页16个数据////////////////////////////////////////////////l i n e a d d r e s s+=16;d e l a y(200);}}v o i d c l e a r(){u n s i g n e d c h a r b=0x40,c,d;f o r(c=0;c<4;c++)f o r(a=0;a<8;a++){s w i t c h(c){c a s e0:d=0x b8;b r e a k;c a s e1:d=0x b a;b r e a k;c a s e2:d=0x b c;b r e a k;d e f a u l t:d=0x b e;}d i s p l a y h a n z i(d,b,2,&l i n);b+=0x10;}b=0x40;}}v o i d l c d i n t i(){w r i t e c o d e(0X3f);//显示开关关w r i t e c o d e(0X C0);//修改显示起始行w r i t e c o d e(0X B8);//修改页地址，x地址w r i t e c o d e(0X40);//修改列地址，y地址}v o i d d e l a y(u n s i g n e d c h a r a){u n s i g n e d c h a r i,j;f o r(i=0;i<a;i++)f o r(j=0;j<200;j++);}m a i n(){l c d i n t i();c l e a r();w h i l e(1){d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,6,&z j y);d i s p l a y h a n z i(0X B e,0X60,6,&q r s);d e l a y(200);c l e a r();d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,4,&s g);d i s p l a y h a n z i(0X B e,0X60,6,&q r s);d e l a y(200);c l e a r();d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,6,&q r s);d i s p l a y h a n z i(0X B e,0X60,8,&j q y k);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);c l e a r();}}如有你有帮助，请购买下载，谢谢！汇编源代码：O R G0100HE N B I T 0A0H;s b i t E N=P2^0;RW B I T 0A1H;s b i t RW=P2^1;R S B I T0A2H;s b i t R S=P2^2;C S1B I T 0A3H;s b i t C S1=P2^3;C S2B I T 0A4HB U S B I T 80HS TA RT:C L R C S1C L R C S2C A L L I N I TC A L L C L E A RC A L L H A N Z IS J M P $W R I T E D ATA:;入口参数R1P U S H P S WP U S H A C CS E T B E NC L R RWS E T B R SN O PM O V P0,R1N O PS E T B E NN O PN O PC L R E NP O P A C CP O P P S WR E TW R I T E C O D E:;入口参数R2P U S H P S WP U S H A C CS E T B E NC L R R SN O PM O V P0,R2N O PS E T B E NN O PN O PC L R E NP O P A C CP O P P S WR E TD E LAY:;入口参数R2 P U S H P S WP U S H A C CM O V R1,0F F HA2:D E C R2A1:D E C R1D J N Z R1,A1D J N Z R2,A2P O P A C CP O P P S WR E TI N I T:P U S H P S WP U S H A C CM O V R2,0C0HC A L L W R I T E C OD EM O V R2,3F HC A L L W R I T E C OD EM O V R2,0B B HC A L L W R I T E C OD EM O V R2,50HC A L L W R I T E C OD EP O P A C CP O P P S WR E TP U S H P S WP U S H A C CC L R C S1C L R C S2M O V R2,0B8HB2:M O V 31H,R2P U S H31HC A L L W R I T E C OD EM O V R2,40HC A L L W R I T E C ODE B1:M O V R1,#00H C A L L W R I T E D ATA I N C R2C J N E R2,#80H,B1P O P 31HI N C31HM O V R2,31HC J N E R2,#0B E H,B2P O P A C CP O P P S WR E TH A N Z I:P U S H P S WP U S H A C CC A L L I N I TA N L A,#00HM O V D P T R,#D ATB3:M O V C A,@A+D P T R M O V R1,AC A L L W R I T ED ATA I N C R2I N C AC J N E R2,#50H,B3M O V R2,0B9HC A L L W R I T E C ODE M O V R2,40HC A L L W R I T E C OD EB4:M O V C A,@A+D P T RM O V R1,AC A L L W R I T ED ATAI N C R2I N C AC J N E R2,#50H,B4P O P A C CP O P P S WR E TD AT:D B0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0 x01,0x01,0x01D B0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0 x01,0x01,0x01E N DZ N414组成的A M收音机电路图便携式收音机用集成电路Z N414。

SA2003管脚排列图FM RF IN GND1FM MIX AM MIX AGC FM IF INDET OUT AM OSC FM OSCAM/FM SW FM RF OUT AM RF IN QUAD GND2AM IF IN V CCAM/FM 收音机电路SA2003是一个专门为AM/FM 收音机设计的电路(FM F/E+AM/FM IF) 。

和UTC7368 (Mono PW IC)配合使用就可以组成一个合适的AM/FM 收音机系统。

主要特点* 无需FM IFT, AM IFT 和FM 鉴频线圈。

* 管脚和TA8164P 兼容。

* 工作电压范围： V CC (opr)=1.8~7V (T amb =25°C)产品规格分类产 品封 装SA2003 DIP-16-300-2.54 SA2003S SOP-16-225-1.27DIP-16-300-2.54SOP-16-225-1.27SA2003内部框图极限参数 (T amb =25°C)参 数符 号参 数 范 围单 位工作电压 V CC 8 VDIP-16 750功率消耗 SOP-16 P D (注) 350mW工作温度 T opr -25~75 °C 贮存温度T stg -55~150 °C注：当温度超过T amb =25°C 时，SA2003以6mW/°C 减少，SA2003S 以2.8 mW/°C 减少。

SA2003电气参数除非特别指定， T amb=25°C, V CC=3 V, F/E : f=98 MHz, fm=1 kHzFM IF : f=10.7 MHz, ∆f =±22.5 kHz, fm= 1 kHzAM : f=1 MHz, MOD=30%, fm=1 kHz参数符号测试条件最小值典型值最大值单位I CC (FM) FM 模式， V in=0 -- 10.5 16.5工作电流mAI CC (AM) AM 模式，V in=0 -- 5.0 8.0限幅灵敏度V in(lim)-3dB 限制点-- 12 -- dBµV EMF限噪灵敏度Q S S/N=40dB -- 12 -- dBµV EMFF/E本振电压V OSC f OSC =108 MHz 160 240 320 mVrms本振停止电压V stop(FM) V in=0 --V1.2-- 限幅灵敏度V in(lim) IF -3dB限制点42 47 52 dBµV EMF输出电压幅度V OD V in = 80dBµV EMF 50 70 90 mVrms信噪比S/N V in = 80dBµV EMF -- 62 -- dBFM IF总谐波失真THD V in = 80dBµV EMF -- 0.4 -- %AM 抑制比AMR V in = 80dBµV EMF -- 33 -- dB电压增益G V V in = 27dBµV EMF 15 32 50 mVrms输出电压V OD V in = 60dBµV EMF 35 60 85 mVrms信噪比S/N V in = 60dBµV EMF -- 43 -- dBAM总谐波失真THD V in = 60dBµV EMF -- 1.0 -- %本振停止电压V stop(AM) V in=0V1.6--SA2003管脚描述终端电压：在测试电路图中，当T amb=25°C，V CC=3V 和无信号时的典型直流电压。
