HX108-2收音机详细原理及讲解

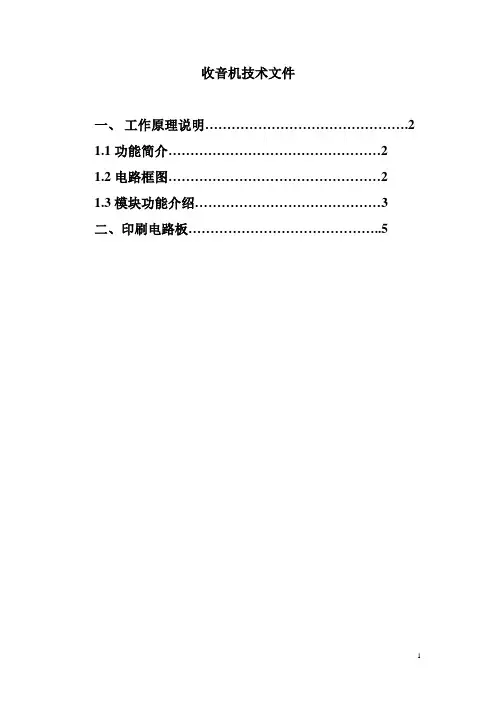

收音机技术文件
一、工作原理说明 (2)
1.1功能简介 (2)
1.2电路框图 (2)
1.3模块功能介绍 (3)
二、印刷电路板 (5)
一、工作原理说明
1，功能简介
本产品能将电台发射的高频信号通过输入回路、混频电路、中放电路，检波电路，以及放大电路还原成音频信号。

2，电路框图
图1：电路框图
3，模块功能介绍
C 图2：电路原理图
（1）输入回路
输入回路又称调谐回路，作用是从天线上接收到的
各种高频信号中选择出所需要的电台信号并送到变频
级变频电路；
（2）变频电路
变频电路由本振电路和混频器组成，其作用是将输
入的回路输入的高频信号与本振电路产生的振荡信号送
入混频器进行混合，得到一个固定的中频信号（465kHz）；
（3）中放电路
中放电路作用是通过两级中放将混频后所获得的中频信号进行放大，并送入检波电路；
（2）检波电路
检波电路作用是将中频信号中的音频信号分检出来，并送入下一级中。

在检波过程中，除产生了所需的音频信号之外，还产生了反映了输入信号强弱的直流分量，由检波电容之一C7 两端取出后，R8、组成的低通滤波器滤波后，经C4 作为AGC 电压（－UAGC）加到中放管V2 的基极，实现反向AGC 。

（3）放大电路
此级电路包括电压放大和功率放大，其作用是将检波电路分检出来的音频信号进行放大，来驱动扬声器将音频信号还原成声音。

二、印刷电路板
图3：电子产品印刷电路板装配图。

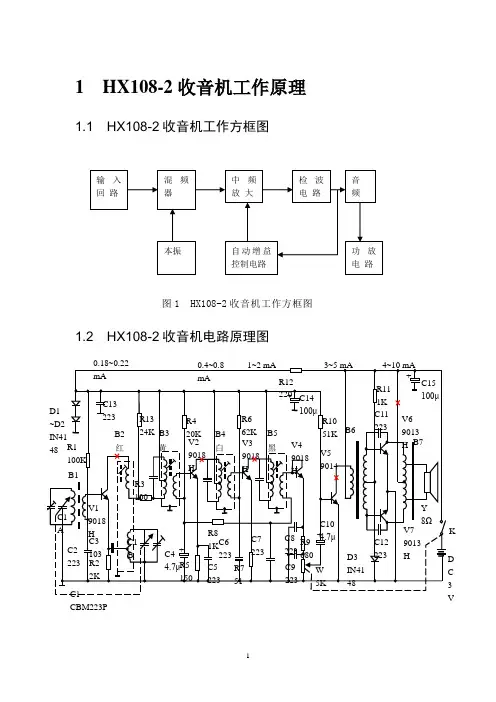

1 HX108-2收音机工作原理1.1 HX108-2收音机工作方框图图1 HX108-2收音机工作方框图1.2 HX108-2收音机电路原理图输入回 路 混频 器 中频放 大 本振检波电 路 自动增益控制电路 音频功放电 路0.18~0.22 mA0.4~0.8 mA1~2 mA3~5 mA4~10 mAC15 100μV6 9013H C11 223R11 1K + B7B6R1051K C14100μR12 220 + B5 V5 9014 V4 9018HV39018HR662K B4 V2 9018HR4 20K B3C13 223 R13 24K B2 R1 100K D1 ~D2IN4148 V19018HR3 100C1 A R81KC1BC2 223 C3 103 R22K C1 CBM223PC4 4.7μC5 223 C6 223C7 223 R7 51C8223C9 223 R9 680 ++ C10 4.7μW 5KD3IN4148C12 223V7 9013HK Y 8ΩD C 3V红黄白黑 B1 R5 150图2 HX108-2收音机电路原理图1.3 HX108-2收音机PCB装配图图3 HX108-2收音机PCB装配图图3 HX108-2收音机PCB装配图1.4 收音机工作原理说明收音机原理是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

由于广播事业发展，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

HX108-2七管半导体收音机实验报告要点目录一、设计题目 (3)二、课程设计目的 (3)三、电路原理简介 (3)四、元件列表及HX108-2型收音机装配图 (6)五、性能指标 (7)六、安装步骤 (9)1.清点材料 (9)2.二极管电容电阻的区分认识 (9)3.焊接前的准备工作 (10)4.元件的焊接安装 (10)5.机械部件的安装与调整 (10)七、安装过程中易出现的问题及故障检测 (10)1.实习组装调整中易出现的问题 (10)2.HX108-2型外差式收音机修理检测方法 (11)3.具体维修方法 (11)八、设计心得与体会 (12)九、主要参考文献 (13)一、设计题目HX108-2 七管半导体收音机二、课程设计目的1、熟悉HX108-2七管半导体收音机的组成、工作原理；2、.熟悉手工焊锡的常用工具的使用及其维护与修理；3、.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程；4、.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书；5、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表；6、训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。

7、接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

三、电路原理简介HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122×66×26。

电原理图如附图2.1所示。

由图可见，整机中含有7只三极管，因此称为7管收音机。

其中，三极管V1为变频管，V2、V3为中放管，V4 为检波管，V5为低频前置放大管，V6、V7为低频功放管。

天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。

h x108七管半导体收音机原理及其焊接七管半导体收音机设计及其焊接学院：班级：学号：指导教师：2012年1月6日七管半导体收音机工作原理及其焊接摘要：收音机是最常用的家用电器之一，在本次设计中，其目的是得到一个超外差式调幅收音机，本文主要针对HX108-2半导体收音机的原理和焊接做了简单的介绍。

超外差收音机由输入电路、变频级、中频放大级、检波级、AGC电路、低频放大级、功放级和扬声器组成。

结合接收框图，对收音机的各部分电路进行详细的理论分析与讨论，从而加深对模拟调制系统和无线电通信理论知识的理解。

关键词：超外差焊接功放变频检波Keywords: specialized superheterodyne welding power amplifier inverter detection引言：收音机是一种能接收无线电广播信号，将电磁波还原成声音的设备。

随着现在社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是销售上都要求很高。

通信技术在日常生活中得到广泛应用，本人也学到了一些通信的知识，本次设计需要的是高频方面的知识。

本次设计的主要目的从总体上说，是巩固已学的理论知识，能够建立无线调幅收音机的整体概念，了解调幅接收机整机各个单元电路之间的关系及相互影响，正确设计接收机的各个单元电路。

以收音机作为综合实验题目，不仅可以充分发挥专业特长，而且扎实掌握各种电路的结构及工作原理，从而达到理论与实践相结合之目的。

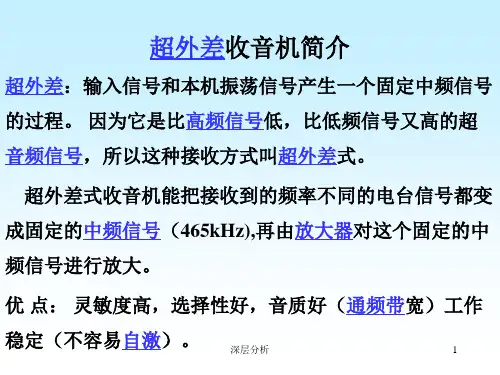

正文：一、超外差收音机系统整体设计超外差是指输入信号和本地振荡信号产生一个固定中频信号的过程。

如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大、检波、再加上低放级，就成了超外差式收音机。

超外差式接收机的原理框图及电路原理图：主要性能：1．频率范围：525-1605KHZ 2.中频频率：455KHZ3．灵敏度：≤1.5mV/m 26dB S/N 4.选择性：≥20dB ±9KHZ5．电源：电压3V2节5号电池 6.静态电流：无讯号＜20mA7．输出功率：≥180mW 10％失真度二、各部分模块的电路设计及原理分析1、输入电路工作原理超外差收音机的输入电路利用串联谐振特性来选择所需要的信号，由初级调谐线圈L和两个可变电容器C组成。

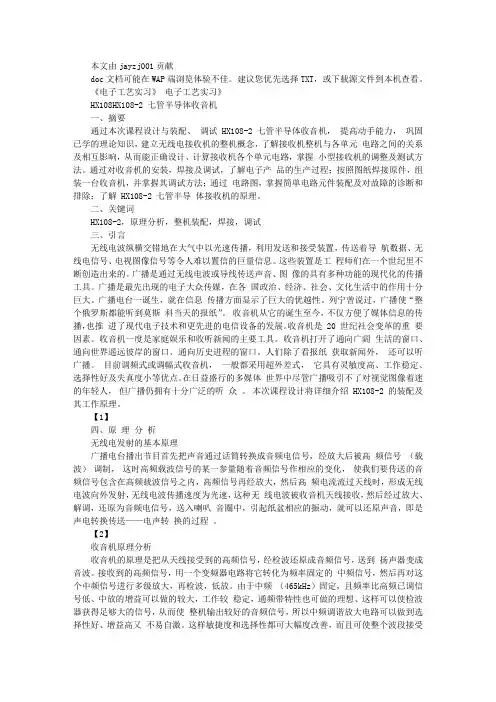

本文由jayzj001贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

《电子工艺实习》电子工艺实习》HX108HX108-2 七管半导体收音机一、摘要通过本次课程设计与装配、调试 HX108-2 七管半导体收音机，提高动手能力，巩固已学的理论知识，建立无线电接收机的整机概念，了解接收机整机与各单元电路之间的关系及相互影响，从而能正确设计、计算接收机各个单元电路，掌握小型接收机的调整及测试方法。

通过对收音机的安装，焊接及调试，了解电子产品的生产过程；按照图纸焊接原件，组装一台收音机，并掌握其调试方法；通过电路图，掌握简单电路元件装配及对故障的诊断和排除；了解 HX108-2 七管半导体接收机的原理。

二、关键词HX108-2，原理分析，整机装配，焊接，调试三、引言无线电波纵横交错地在大气中以光速传播，利用发送和接受装置，传送着导航数据、无线电信号、电视图像信号等令人难以置信的巨量信息。

这些装置是工程师们在一个世纪里不断创造出来的。

广播是通过无线电波或导线传送声音、图像的具有多种功能的现代化的传播工具。

广播是最先出现的电子大众传媒，在各国政治、经济、社会、文化生活中的作用十分巨大。

广播电台一诞生，就在信息传播方面显示了巨大的优越性。

列宁曾说过，广播使“整个俄罗斯都能听到莫斯科当天的报纸”。

收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。

收音机是 20 世纪社会变革的重要因素。

收音机一度是家庭娱乐和收听新闻的主要工具。

收音机打开了通向广阔生活的窗口、通向世界遥远彼岸的窗口、通向历史进程的窗口。

人们除了看报纸获取新闻外，还可以听广播。

目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

在日益盛行的多媒体世界中尽管广播吸引不了对视觉图像着迷的年轻人，但广播仍拥有十分广泛的听众。

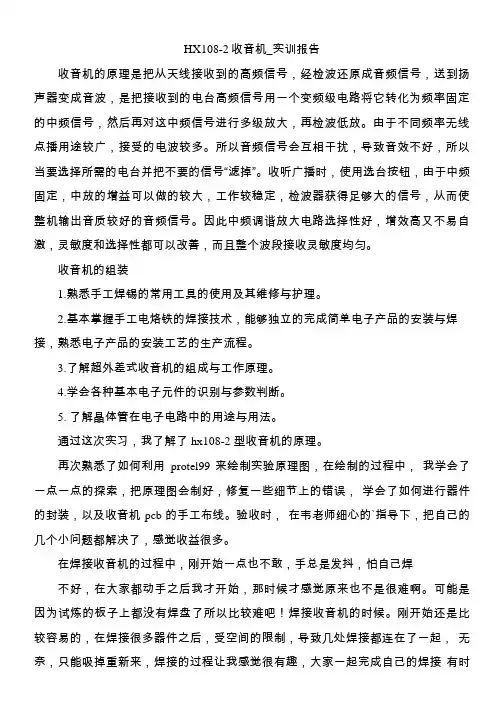

HX108-2收音机_实训报告收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用途较广，接受的电波较多。

所以音频信号会互相干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度均匀。

收音机的组装1.熟悉手工焊锡的常用工具的使用及其维修与护理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数判断。

5.了解晶体管在电子电路中的用途与用法。

通过这次实习，我了解了hx108-2 型收音机的原理。

再次熟悉了如何利用protel99来绘制实验原理图，在绘制的过程中，我学会了一点一点的探索，把原理图会制好，修复一些细节上的错误，学会了如何进行器件的封装，以及收音机pcb的手工布线。

验收时，在韦老师细心的`指导下，把自己的几个小问题都解决了，感觉收益很多。

在焊接收音机的过程中，刚开始一点也不敢，手总是发抖，怕自己焊不好，在大家都动手之后我才开始，那时候才感觉原来也不是很难啊。

可能是因为试炼的板子上都没有焊盘了所以比较难吧！焊接收音机的时候。

刚开始还是比较容易的，在焊接很多器件之后，受空间的限制，导致几处焊接都连在了一起，无奈，只能吸掉重新来，焊接的过程让我感觉很有趣，大家一起完成自己的焊接有时候也相互帮助，相互指导，这种感觉非常好，最后，在不断地努力中，我的收音机也终于能收到台了，感觉自己的努力没有白费，很欣喜。

HX108－2 AM收音机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用两支二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。

图5为HX108—2 AM收音机的工作方框图。

1．工作方框图图5 调幅收音机工作方框图2，工作原理超外差收音机的主要工作特点采用了“变频”措施。

输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一个固定的中频(对各电台信号均相同)，然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。

HX108－2 AM收音机的原理图如图6所示，由输入回路、变频级、中放级、检波级、前置低频放大级和功率放大级组成，装配图如图7所示。

其中V8，V9，(IN4148)组成1.3 V±0.1 V稳压，固定变频级，一中放级、二中放级、低放级的基极电压，稳定各级工作电流，以保持灵敏度。

V4三极管的PN结用做检波。

R1，R4，R6，R1o分别为V1,V2,V3,V5的工作点调整电阻，R11为V6，V7；功放级的工作点调整电阻，R8为中放的AGC电阻，B3，B4，B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器。

该机的灵敏度，选择性等指标靠中频放大器保证。

B6，B7为音频变压器，起交流负载及阻抗匹配的作用。

下面对原理图中各级工作电路作简要说明。

(1)输入回路输入回路也称为调谐回路，它由磁棒天线、调谐线圈和C1－A组成。

磁棒具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势，同时也是变压器B1的铁心。

调谐线圈与调谐电容C1－A组成并联谐振电路，通过调节C1－A，使并联谐振回路的谐振频率与欲接收电台的信号频率相同。

这时，该电台的信号将在并联谐振回路中发生谐振，使B1，初级两端产生的感生电动势最强，经B1耦合，将选择出的电台信号送入变频级电路。

由于其他电台的信号及干扰信号的频率不等于并联谐振回路的谐振频率，因而在Bt初级两端产生的感应电动势极弱，可被抑制掉，从而达到选择电台的作用。
