常用元件及封装形式：常用元器件都在protel DOS schematic Libraries.ddbprotel DOS schematic 4000 CMOS (4000序列元件)protel DOS schematic Analog digital (A/D,D/A转换元件)protel DOS schematic Comparator （比较器，如LM139之类）protel DOS schematic intel (Intel 的处理器和接口芯片之类) protel的自带的PCB元件常用库：1、Advpcb.ddb2、General IC.ddb3、Miscellaneous.ddb4、International Rectifier.lib，有许多整流器的封装如D-37,D-44等，另：变压器在Transformers.lib库中Protel 常见错误（1）在原理图中未定义元件的封装形式错误提示：FOOTPRINT NOT FOUND IN LIBRARY.错误原因：①在原理图中未定义元件封装形式，PCB装入网络表时找不到对应的元件封装。
②原理图中将元件的封装形式写错了。
如将极性电容Electrol的封装形式写作“RB0．2／0．4”。
③PCB文件中未调入相应的PCB元件库；如PCB Footprint．Lib 中就没有小型发光二极管LED可用的元件封装；解决办法①编辑PCB Footprint．Lib文件，创建LED的元件封装，然后执行更新PCB 命令；②返回原理图，仔细核对原理图中元件封装名称是否和PCB元件库中的名称一致。
双击该元件，在弹出的属性对话框中的FOOTPRINT栏中填入相应的元件封装解决办法：打开网络表文件查看哪些元件未定义封装，并直接在网络表中对该元件增加封装，或者在原理图中找到相应的元件，（2）原理图中元件的管脚与PCB封装管脚数目不同如果原理图库中元件的管脚数目与PCB库中封装的管脚数目没有一一对应，在装入时也会出错.这种错误主要发生在自己做的一些器件或一些特殊的器件上.例如电源变压器的接地端在原理图库中存在，而在制作相应的PCB封装时未能给它分配焊盘，则在装入此元件时就会发生错误解决办法：根据元件实际属性，作相应修改（3）没有找到元件错误描述：Component not found错误原因：Advpcb．ddb文件包内的PCB Footprint．Lib文件中包含了绝大多数元件封装，但如果原理图中某个元件封装形式特殊，PCB Footprint．Lib文件库找不到，需装入非常用元件封装库。

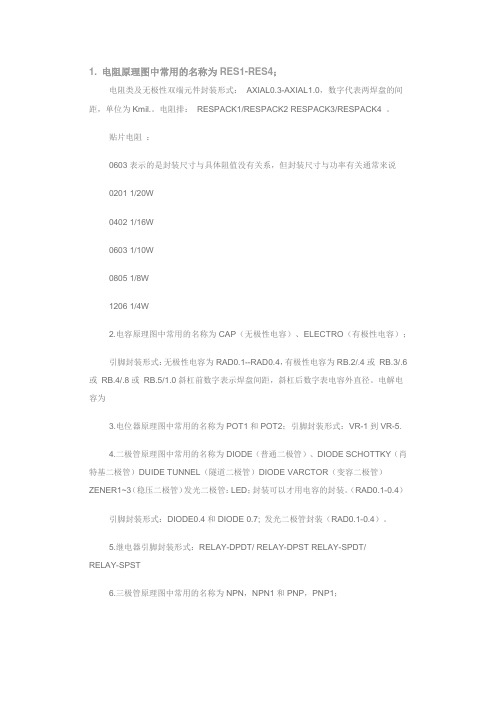

1. 电阻原理图中常用的名称为RES1-RES4；电阻类及无极性双端元件封装形式：AXIAL0.3-AXIAL1.0，数字代表两焊盘的间距，单位为Kmil.。
电阻排：RESPACK1/RESPACK2 RESPACK3/RESPACK4 。
贴片电阻：0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD0.1--RAD0.4，有极性电容为RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。
电解电容为3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）发光二极管：LED；封装可以才用电容的封装。
（RAD0.1-0.4）引脚封装形式：DIODE0.4和DIODE 0.7; 发光二极管封装（RAD0.1-0.4）。
5.继电器引脚封装形式：RELAY-DPDT/ RELAY-DPST RELAY-SPDT/RELAY-SPST6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。
带有窗口的Cerquad用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN （N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，比如40管脚的单片机封装为DIP40。
常用电子元件封装大全电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

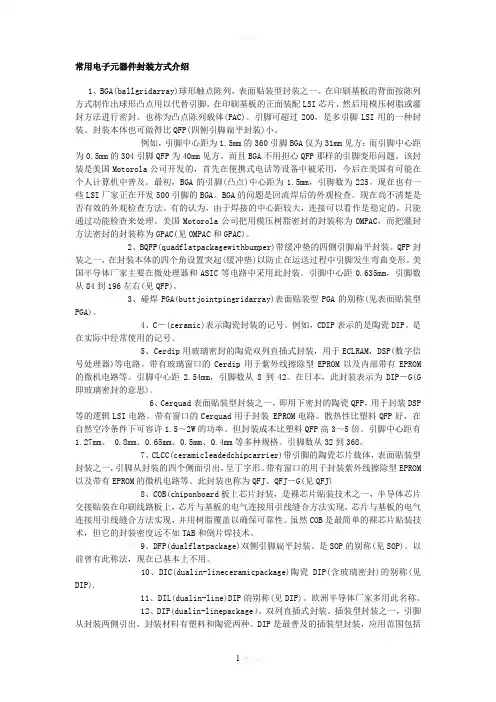

常用电子元器件封装方式介绍1、BGA(ballgridarray)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI厂家正在开发500引脚的BGA。
BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。
2、BQFP(quadflatpackagewithbumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。
引脚中心距0.635mm，引脚数从84到196左右(见QFP)。
3、碰焊PGA(buttjointpingridarray)表面贴装型PGA的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECLRAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip用于紫外线擦除型EPROM以及内部带有EPROM 的微机电路等。
PCB封装大全2009-12-27 21:14电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的元件之一，在DEVICE。

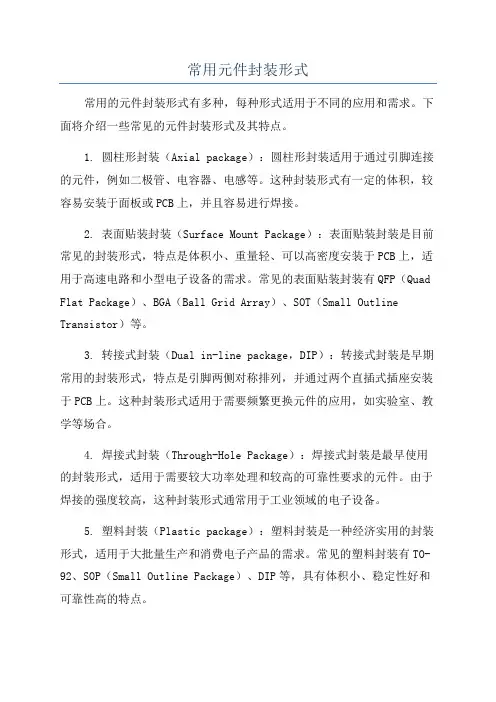

常用元件封装形式常用的元件封装形式有多种，每种形式适用于不同的应用和需求。
下面将介绍一些常见的元件封装形式及其特点。
1. 圆柱形封装（Axial package）：圆柱形封装适用于通过引脚连接的元件，例如二极管、电容器、电感等。
这种封装形式有一定的体积，较容易安装于面板或PCB上，并且容易进行焊接。
2. 表面贴装封装（Surface Mount Package）：表面贴装封装是目前常见的封装形式，特点是体积小、重量轻、可以高密度安装于PCB上，适用于高速电路和小型电子设备的需求。
常见的表面贴装封装有QFP（Quad Flat Package）、BGA（Ball Grid Array）、SOT（Small Outline Transistor）等。
3. 转接式封装（Dual in-line package，DIP）：转接式封装是早期常用的封装形式，特点是引脚两侧对称排列，并通过两个直插式插座安装于PCB上。
这种封装形式适用于需要频繁更换元件的应用，如实验室、教学等场合。
4. 焊接式封装（Through-Hole Package）：焊接式封装是最早使用的封装形式，适用于需要较大功率处理和较高的可靠性要求的元件。
由于焊接的强度较高，这种封装形式通常用于工业领域的电子设备。
5. 塑料封装（Plastic package）：塑料封装是一种经济实用的封装形式，适用于大批量生产和消费电子产品的需求。
常见的塑料封装有TO-92、SOP（Small Outline Package）、DIP等，具有体积小、稳定性好和可靠性高的特点。
6. 瓷封装（Ceramic package）：瓷封装适用于高温和高频率电路的需求，因为瓷封装具有较好的绝缘性能和热传导性能。
常见的瓷封装有TO-3、TO-220等，适用于功率放大器、稳压器等高功率元件。
7. 裸露芯片封装（Chip Scale Package，CSP）：裸露芯片封装是一种高密度封装形式，将芯片直接封装在PCB上，没有外部封装物。

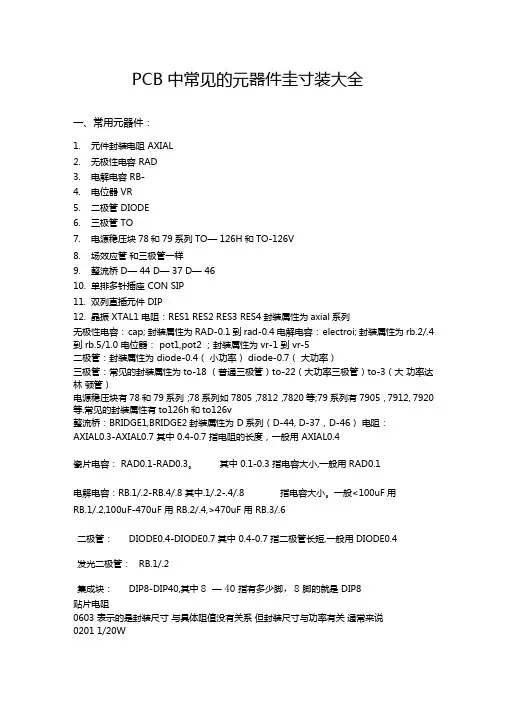

PCB中常见的元器件圭寸装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列TO— 126H和TO-126V8.场效应管和三极管一样9.整流桥 D— 44 D— 37 D— 4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1 电阻：RES1 RES2 RES3 RES4封装属性为axial系列无极性电容： cap; 封装属性为 RAD-0.1 到 rad-0.4 电解电容： electroi; 封装属性为 rb.2/.4 到 rb.5/1.0 电位器： pot1,pot2 ；封装属性为 vr-1 到 vr-5二极管：封装属性为 diode-0.4（小功率） diode-0.7（大功率）三极管：常见的封装属性为to-18 （普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有 78和79系列；78系列如 7805，7812，7820等;79 系列有7905， 7912, 7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2封装属性为 D系列（D-44, D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中 0.4-0.7 指电阻的长度，一般用 AXIAL0.4瓷片电容： RAD0.1-RAD0.3。
其中 0.1-0.3 指电容大小,一般用 RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。
一般<100uF用RB.1/.2,100uF-470uF 用 RB.2/.4,>470uF 用 RB.3/.6二极管：DIODE0.4-DIODE0.7 其中 0.4-0.7 指二极管长短,一般用 DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中8 —40指有多少脚，8脚的就是 DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是 :0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
