常用电子元器件封装图集

LQFP BQFP PQFPSC-70SOJSSOPSOP TQFP常见集成电路（IC）芯片的封装SIP(Single In-line Package)PGA(Pin Grid Array Package)PLCC(Plastic leaded Chip Carrier).CSP (Chip Scale Package)DIP,SIP,SOP,TO,SOT元件封裝形式(图)各元器件封装形式图解, 不知道有没有人发过. 暂且放上!CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。

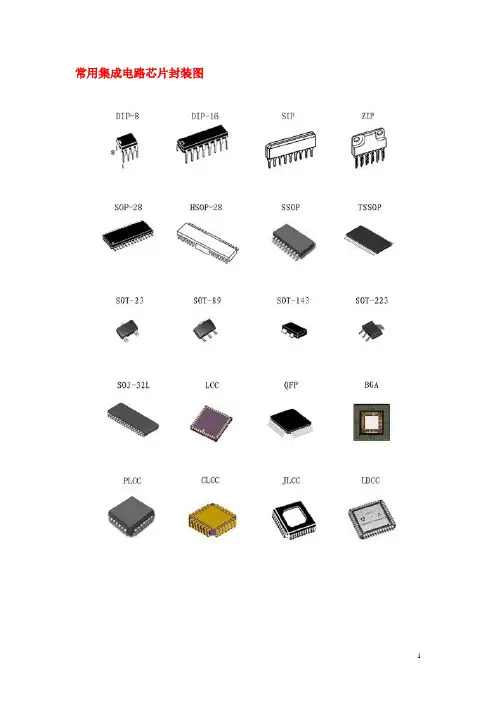

常用集成电路芯片封装图三极管封装图LQFP BQFP PQFPSC-70SOJSSOPSOP TQFP常见集成电路（IC）芯片的封装SIP(Single In-line Package)PGA(Pin Grid Array Package)PLCC(Plastic leaded Chip Carrier).CSP (Chip Scale Package)DIP,SIP,SOP,TO,SOT元件封裝形式(图)各元器件封装形式图解, 不知道有没有人发过. 暂且放上!CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。

电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。

由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。

小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。

由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。

焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。

在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。

在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。

图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。

外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。

在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。

电子元器件封装图示大全LQFP 100LMETAL QUAD 100LPQFP 100LQFPQuad Flat PackageQFPQuad Flat PackageTQFP 100LRIMMRIMMFor DirectRambus SBGASC-70 5LSDIPSIMM30SIMM30PinoutSIMM30Single In-line MemoryModuleSIMM72SIMM72PinoutSIMM72Single In-line MemoryModuleSIMM72Single In-line MemoryModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPU SNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET A For PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32LSOJSOP EIAJ TYPE II 14L SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 SOT343SOT523 SOT89 SOT89 SSOP 16L SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale PackageTO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32L Chip Scale PackageuBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline PackageGull Wing LeadsHSOP28ISAIndustry StandardArchitectureITO220ITO3pJ-STDJ-STDJoint IPC / JEDEC StandardsJEPJEPJEDEC PublicationsJESDJESDJEDEC StandardsJLCCLCCLDCCLGALLP 8LaLQFPPCDIPPCI 32bit 5V Periphera l Compone nt Interconn ectPCI 64bit 3.3V Periphera l Compone nt Interconn ectPCMCIA PDIPPGA Plastic Pin Grid ArrayPLCC PQFPPS/2PS/2mouseportpinoutPSDIP DIMM 168 DIMM DDRDIMM168Dual In-lineMemoryModule DIMM168DIMM168PinoutDIMM184For DDRSDRAMDual In-lineMemoryModuleDIPDual InlinePackageDIP-tabDual InlinePackagewith MetalHeatsinkEIA EIA JEDEC formulat ed EIA Standard sEISAExtended ISA FBGAFDIPFTO220Flat PackAC'97AC'97v2.2 specification 详细规格AGP 3.3V Accelerated Graphics Port Specification 2.0 详细规格AGP PROAcceleratedGraphics PortPROSpecification 1.01详细规格AGPAcceleratedGraphics PortSpecification 2.0详细规格AMRAudio/ModemRiserAX078AX14C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112L Chip Scale PackageBGABall Grid ArrayEBGA 680LLBGA 160L PBGA 217L Plastic Ball Grid ArraySBGA 192L TSBGA 680LCLCC CNR Communication and Networking RiserCPGA Ceramic Pin Grid Array DIP Dual Inline PackageDIP-tab Dual Inline Packagewith Metal HeatsinkFBGAFDIP FTO-220 Flat Pack HSOP-28 ITO-220 ITO-3P JLCC LCC LDCC LGA LQFP PCDIPPGA Plastic Pin Grid Array PLCC PQFP PSDIP LQFP 100L METAL QUAD 100L PQFP 100L QFP Quad Flat Package SOT143 SOT220SOT223 SOT223SOT23 SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343 SOT523 SOT89 SOT89Socket 603 Foster LAMINATE TCSP 20L Chip ScalePackageTO252 TO263/TO268 QFP Quad Flat Package TQFP 100LSBGA SC-70 5LSDIP SIP Single Inline Package SO Small Outline Package SOJ 32L SOJ SOP EIAJ TYPE II 14LSOT220 SSOP 16LTO247 SSOPTO18 TO220TO264 TO3TO5 TO52TO71 TO72TO78 TO8TO92 TO93TO99 TSOP Thin Small Outline PackageTSSOP or TSOP II Thin ShrinkuBGA Micro Ball Grid Array Outline PackageuBGA Micro Ball Grid Array ZIP Zig-Zag Inline Package BQFP132 C-Bend LeadCERQUAD Ceramic Quad FlatCeramic Case PackLAMINATE CSP 112L Chip ScaleGull Wing Leads PackagePDIP PLCCSNAPTK SNAPTKSNAPZP SOHAGP 3.3V Accelerated Graphics PortSpecification 2.0详细规格AGP PRO Accelerated Graphics Port PRO Specification 1.01详细规格AGPAccelerated Graphics PortSpecification 2.0详细规格AMRAudio/Modem Riser AX078AX14BGABall Grid ArrayBQFP132EBGA 680L详细规格LBGA 160L详细规格PBGA 217LPlastic Ball Grid Array 详细规格SBGA 192L详细规格TEPBGA 288L TEPBGA 288L详细规格TSBGA 680L详细规格C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2详细规格CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112L Chip Scale Package 详细规格DIMM 168详细规格DIMM DDR详细规格DIMM168 Dual In-line Memory Module详细规格DIMM168DIMM168 Pinout详细规格DIMM184For DDR SDRAM Dual In-line Memory Module详细规格DIPDual Inline Package详细规格DIP-tabDual Inline Package with Metal HeatsinkEIA EIAJEDEC formulated EIA StandardsEISA Extended ISA 详细规格FBGAFDIPFTO220Flat PackGull Wing LeadsHSOP28ISAIndustry Standard ArchitectureITO220ITO3pJ-STD J-STDJoint IPC / JEDECStandardsJEP JEP JEDEC PublicationsJESDJESDJEDECStandardsJLCC PCDIPPCI 32bit 5V Peripheral Component Interconnect 详细规格PCI 64bit 3.3V Peripheral Component Interconnect 详细规格PCMCIA PDIPPGAPlastic Pin GridArray详细规格PLCC详细规格PQFPPS/2PS/2mouse portpinoutPSDIPLQFP 100L详细规格METAL QUAD100L详细规格PQFP 100L详细规格QFPQuad FlatPackageQFPQuad FlatPackageTQFP 100L详细规格SBGASC-70 5L详细规格SDIPSIMM30SIMM30Pinout详细规格SIMM30Single In-line Memory Module SIMM72SIMM72Pinout详细规格SIMM72Single In-line Memory ModuleSIMM72Single In-line Memory ModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPUSNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET AFor PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32L详细规格SOJSOP EIAJ TYPE II 14L 详细规格SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343SOT523SOT89SOT89SSOP 16L详细规格SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale Package 详细规格TO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32LChip Scale Package详细规格uBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline Package。

常见元器件封装实物图Protel 99SE 中常见元件的封装形式2007年06月20日 16:491.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。

11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

电子元器件封装图示大全LQFP 100LMETAL QUAD 100LPQFP 100LQFPQuad Flat PackageQFPQuad Flat Package TQFP 100LRIMMRIMMFor DirectRambus SBGASC-70 5LSDIPSIMM30SIMM30PinoutSIMM30Single In-line MemoryModuleSIMM72SIMM72PinoutSIMM72Single In-line MemoryModuleSIMM72Single In-line MemoryModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPU SNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET A For PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32LSOJSOP EIAJ TYPE II 14L SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 SOT343SOT523 SOT89 SOT89 SSOP 16L SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale PackageTO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32L Chip Scale PackageuBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline PackageGull Wing LeadsHSOP28ISAIndustry StandardArchitectureITO220ITO3pJ-STD J-STDJoint IPC / JEDEC StandardsJEPJEPJEDEC Publications JESD JESDJEDEC StandardsJLCCLCCLDCCLGALLP 8LaLQFPPCDIPPCI 32bit 5V Periphera l Compone nt Interconn ectPCI 64bit 3.3V Periphera l Compone nt Interconn ectPCMCIA PDIPPGA Plastic Pin Grid ArrayPLCC PQFPPS/2PS/2 mouse port pinoutPSDIP DIMM 168 DIMM DDRDIMM168Dual In-lineMemoryModule DIMM168DIMM168PinoutDIMM184For DDRSDRAMDual In-lineMemoryModuleDIPDual InlinePackageDIP-tabDual InlinePackagewith MetalHeatsinkEIA EIA JEDEC formulat ed EIA Standar dsEISAExtended ISA FBGAFDIPFTO220Flat PackAC'97AC'97v2.2 specification 详细规格AGP 3.3V Accelerated Graphics Port Specification 2.0 详细规格AGP PROAcceleratedGraphics PortPROSpecification1.01详细规格AGPAcceleratedGraphics PortSpecification 2.0详细规格AMRAudio/ModemRiserAX078AX14C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2 CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112LChip Scale PackageBGABall Grid ArrayEBGA 680LLBGA 160L PBGA 217L Plastic Ball Grid ArraySBGA 192L TSBGA 680LCLCC CNR Communication and Networking RiserCPGA Ceramic Pin Grid Array DIP Dual Inline PackageDIP-tab Dual Inline Packagewith Metal HeatsinkFBGAFDIP FTO-220 Flat Pack HSOP-28 ITO-220 ITO-3P JLCC LCC LDCC LGA LQFP PCDIPPGA Plastic Pin Grid Array PLCC PQFP PSDIP LQFP 100L METAL QUAD 100L PQFP 100L QFP Quad Flat Package SOT143 SOT220SOT223 SOT223SOT23 SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343 SOT523 SOT89 SOT89Socket 603 Foster LAMINATE TCSP 20L Chip ScalePackageTO252 TO263/TO268 QFP Quad Flat Package TQFP 100LSBGA SC-70 5LSDIP SIP Single Inline Package SO Small Outline Package SOJ 32L SOJ SOP EIAJ TYPE II 14LSOT220 SSOP 16LTO247 SSOPTO18 TO220TO264 TO3TO5 TO52TO71 TO72TO78 TO8TO92 TO93TO99 TSOP Thin Small Outline PackageTSSOP or TSOP II Thin ShrinkuBGA Micro Ball Grid Array Outline PackageuBGA Micro Ball Grid Array ZIP Zig-Zag Inline Package BQFP132 C-Bend LeadCERQUAD Ceramic Quad FlatCeramic Case PackLAMINATE CSP 112L ChipGull Wing Leads Scale PackagePDIP PLCCSNAPTK SNAPTKSNAPZP SOHAGP 3.3V Accelerated Graphics Port Specification 2.0详细规格AGP PRO Accelerated Graphics Port PRO Specification 1.01 详细规格AGPAccelerated Graphics Port Specification 2.0详细规格AMRAudio/Modem Riser AX078AX14BGABall Grid ArrayBQFP132EBGA 680L详细规格LBGA 160L详细规格PBGA 217LPlastic Ball Grid Array详细规格SBGA 192L详细规格TEPBGA 288L TEPBGA 288L详细规格TSBGA 680L详细规格C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2详细规格CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112LChip Scale Package 详细规格DIMM 168详细规格DIMM DDR详细规格DIMM168 Dual In-line Memory Module详细规格DIMM168DIMM168 Pinout详细规格DIMM184 For DDR SDRAM Dual In-line Memory Module详细规格DIPDual Inline Package详细规格DIP-tabDual Inline Package with Metal HeatsinkEIA EIAJEDEC formulated EIA StandardsEISA Extended ISA 详细规格FBGAFDIPFTO220Flat PackGull Wing LeadsHSOP28ISAIndustry Standard ArchitectureITO220ITO3pJ-STD J-STDJoint IPC / JEDECStandardsJEP JEP JEDEC PublicationsJESDJESDJEDECStandardsJLCC PCDIPPCI 32bit 5V Peripheral Component Interconnect 详细规格PCI 64bit 3.3V Peripheral Component Interconnect 详细规格PCMCIA PDIPPGAPlastic Pin Grid Array详细规格PLCC详细规格PQFPPS/2PS/2mouse port pinoutPSDIPLQFP 100L详细规格METAL QUAD 100L详细规格PQFP 100L详细规格QFPQuad FlatPackageQFPQuad FlatPackageTQFP 100L详细规格SBGASC-70 5L详细规格SDIPSIMM30SIMM30Pinout详细规格SIMM30Single In-line Memory ModuleSIMM72SIMM72Pinout详细规格SIMM72Single In-line Memory ModuleSIMM72Single In-line Memory ModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPUSNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET AFor PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32L详细规格SOJSOP EIAJ TYPE II 14L 详细规格SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343SOT523SOT89SOT89SSOP 16L详细规格SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale Package 详细规格TO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32LChip Scale Package详细规格uBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline Package。

PSDIP PLCC DIP DIP-TAB LCC LDCC LQFP LQFP FTO220HSOP28ITO220ITO3P PDIP BQFP PQFP PQFPQFP SC-70SDIP SIP SO SOD323SOJ SOJ SOT143 SOT223SOT223SOT23 SOT343SOT SOT SOT523SOT89SSOP SSOP STO-220 TO18TO220TO247TO252 TO264TO3TO52TO71 TO78TO8TO92TO93PCDIP JLCC TO72STO-220TO99AX14TO263SOT89SOT23SOP SNAPTK FGIPTQFP TSOP TSSOP ZIP常见集成电路（IC）芯片的封装金属圆形封装最初的芯片封装形式。

引脚数8--12。

散热好，价格高，屏蔽性能良好，主要用于高档产品。

PZIP(Plastic Zigzag In-line Package)塑料ZIP型封装引脚数3 --16。

散热性能好，多用于大功率器件。

SIP(Single In-line Package)单列直插式封装引脚中心距通常为2.54mm，引脚数2 --23，多数为定制产品。

造价低且安装便宜，广泛用于民品。

DIP(DualIn－line Package)双列直插式封装绝大多数中小规模 IC均采用这种封装形式，其引脚数一般不超过100个。

适合在PCB板上插孔焊接，操作方便。

塑封DIP应用最广泛。

SOP(Small Out-Line Package) 双列表面安装式封装引脚有J形和L形两种形式，中心距一般分1.27mm和0.8mm两种，引脚数8--32。

体积小，是最普及的表面贴片封装。

BGA(Ball Grid Array Package)球栅阵列封装表面贴装型封装之一，其底面按阵列方式制作出球形凸点用以代替引脚。

适应频率超过100MHz ，I/O 引脚数大于208 Pin 。

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为的360 引脚BGA 仅为31mm 见方；而引脚中心距为的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距，引脚数从6到64。

封装宽度通常为。

有的把宽度为和的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

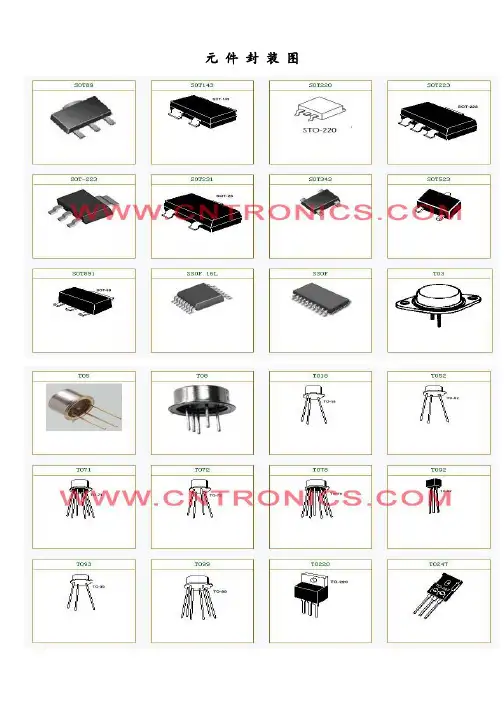

元 件 封 装 图protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
