常用元件封装

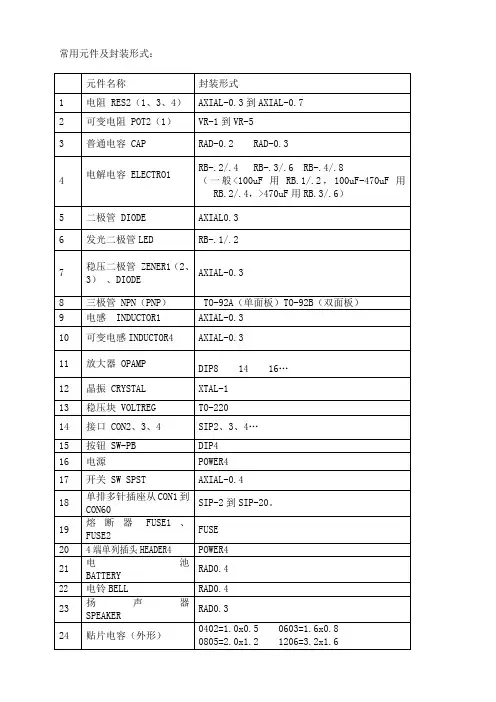

常用元件及封装形式：常用元器件都在protel DOS schematic Libraries.ddbprotel DOS schematic 4000 CMOS (4000序列元件)protel DOS schematic Analog digital (A/D,D/A转换元件)protel DOS schematic Comparator （比较器，如LM139之类）protel DOS schematic intel (Intel 的处理器和接口芯片之类) protel的自带的PCB元件常用库：1、Advpcb.ddb2、General IC.ddb3、Miscellaneous.ddb4、International Rectifier.lib，有许多整流器的封装如D-37,D-44等，另：变压器在Transformers.lib库中Protel 常见错误（1）在原理图中未定义元件的封装形式错误提示：FOOTPRINT NOT FOUND IN LIBRARY.错误原因：①在原理图中未定义元件封装形式，PCB装入网络表时找不到对应的元件封装。

②原理图中将元件的封装形式写错了。

如将极性电容Electrol的封装形式写作“RB0．2／0．4”。

③PCB文件中未调入相应的PCB元件库；如PCB Footprint．Lib 中就没有小型发光二极管LED可用的元件封装；解决办法①编辑PCB Footprint．Lib文件，创建LED的元件封装，然后执行更新PCB 命令；②返回原理图，仔细核对原理图中元件封装名称是否和PCB元件库中的名称一致。

双击该元件，在弹出的属性对话框中的FOOTPRINT栏中填入相应的元件封装解决办法：打开网络表文件查看哪些元件未定义封装，并直接在网络表中对该元件增加封装，或者在原理图中找到相应的元件，（2）原理图中元件的管脚与PCB封装管脚数目不同如果原理图库中元件的管脚数目与PCB库中封装的管脚数目没有一一对应，在装入时也会出错.这种错误主要发生在自己做的一些器件或一些特殊的器件上.例如电源变压器的接地端在原理图库中存在，而在制作相应的PCB封装时未能给它分配焊盘，则在装入此元件时就会发生错误解决办法：根据元件实际属性，作相应修改（3）没有找到元件错误描述：Component not found错误原因：Advpcb．ddb文件包内的PCB Footprint．Lib文件中包含了绝大多数元件封装，但如果原理图中某个元件封装形式特殊，PCB Footprint．Lib文件库找不到，需装入非常用元件封装库。

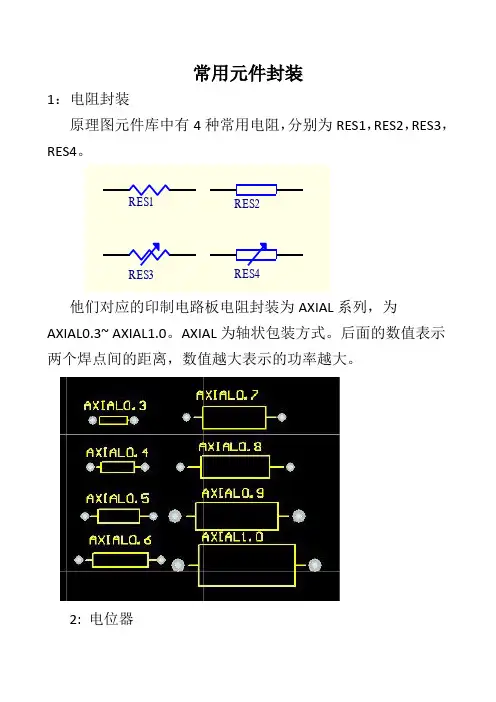

1. 电阻原理图中常用的名称为RES1-RES4；电阻类及无极性双端元件封装形式：AXIAL0.3-AXIAL1.0，数字代表两焊盘的间距，单位为Kmil.。

电阻排：RESPACK1/RESPACK2 RESPACK3/RESPACK4 。

贴片电阻：0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD0.1--RAD0.4，有极性电容为RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

电解电容为3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）发光二极管：LED；封装可以才用电容的封装。

（RAD0.1-0.4）引脚封装形式：DIODE0.4和DIODE 0.7; 发光二极管封装（RAD0.1-0.4）。

5.继电器引脚封装形式：RELAY-DPDT/ RELAY-DPST RELAY-SPDT/RELAY-SPST6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。

带有窗口的Cerquad用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

常用元器件封装转2009-06-29 17:26常用元器件封装---转电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

RES1RES2 RES3RES4有极性电容对应的印制电路板封装形式为RB（桶状包装）系列。

RAD系列为RAD0.1~ RAD0.4，后面的数值表示两个焊点间的距离。

RB系列为RB.2/.4~RB.5/1.0，其后缀第一个数字表示封装模型中两个焊点间的距离，第二个数字表示电容外型的尺寸。

（通常为两焊盘间距的两倍）。

数值越大表示形状也越大，和ZENER1~ ZENER3（稳压二极管），对应的印制电路板封装有DIODE0.4（小功率）和DIODE0.7（大功率）两种，其中0.4、0.7指二极管的长短。

D11D54D105D146Q413Q811Q912Q1310Q178Q189CLK34006A17A25A33A41B16B24B32B415S110S211S312S413CO 9C4144008TRIG 2Q3R4CVo lt 5THR 6DIS7V C C8G N D1555OUT8GND 7Ct 6Rt 5Ofil 1Lfil 2IN 3V+4LM567D03Q02D14Q15D27Q26D38Q39D413Q412D514Q515D617Q616D718Q719OE 1LE1174LS373V c c20Io u t111lsb DI07Io u t212DI16DI25Rfb 9DI34DI416Vref8DI515DI614msb DI713ILE 19WR218CS 1WR12Xfer17DAC0831CRYSTAL（2）熔断丝：封装属性FUSEFUSE1部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关。

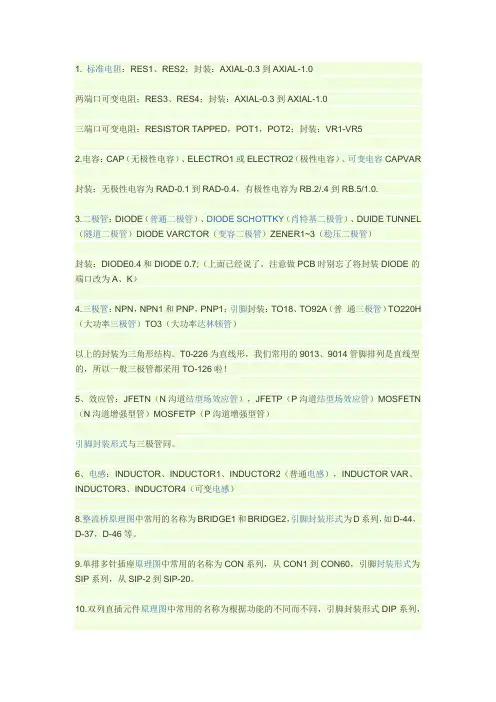

1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN （N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，比如40管脚的单片机封装为DIP40。

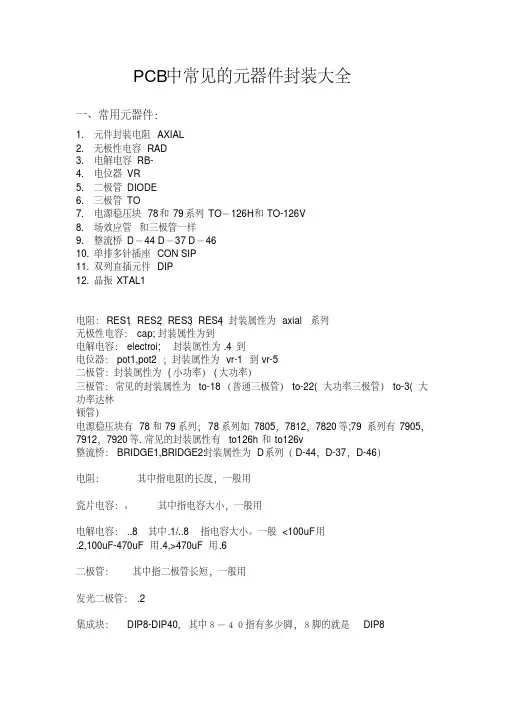

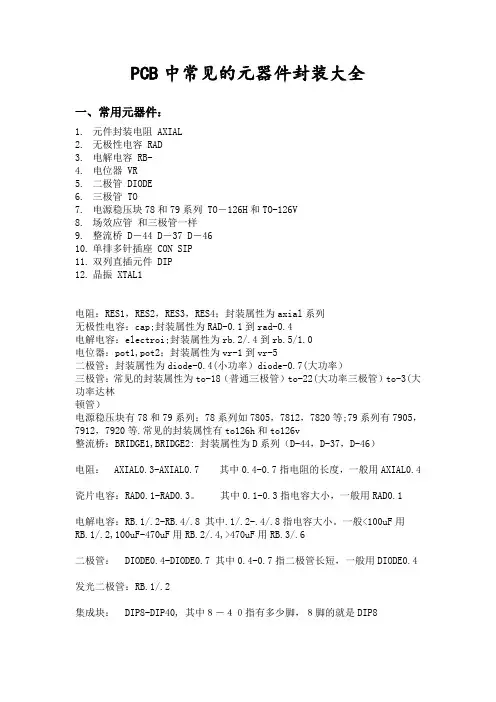

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

常用电子元件封装大全电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
