举例任务1识读轴类零件图

机泵维修钳工装配图识图一、读轴套零件图并回答问题(图1)1、该零件的名称是，材料是，比例是，属于比例。

2、该零件共用了个图形来表达，其中主视图作，A—A是图，B—B是，D—D是，还有一个是。

3、在主视图中，左边两条虚线的距离是，与两条虚线右边相连圆的直径是。

中间正方形的边长是。

中间40长的圆柱孔的直径是。

4、该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。

5、主视图中，227和142±0.1属于尺寸，40和49属于尺寸。

①所指的曲线是与的相贯线，②所指的曲线是与的相贯线。

6、尺寸Øl32±0.2的最大极限尺寸是，最小极限尺寸是，公差是。

7、局部放大图中③所指位置表面粗糙度是。

8、轴套零件上表面Ra值要求最小的是，最大的是。

9、◎Ø0.04 C 表示：圆柱的对圆柱孔轴线的公差值为。

10、在图中标出轴套左端面对Ø 60H7轴线的垂直度公差0.02mm0.06 C表示：。

11、图中④尺寸为，其表面粗糙度为。

(图1)二、读齿轮油泵装配图并回答问题(图2)1、齿轮油泵由种共个零件组成，其中有种共个标准件，标准件的名称规格是。

2、齿轮油泵共用了个图形来表达，其中主视图作了剖视和剖视，左视图采用了画法，并有处作了，图中A、B是。

3、装配图中，尺寸Ø14、Ø15是尺寸，尺寸65是尺寸，尺寸70是尺寸，尺寸28.560-0.003是尺寸，尺寸110、86、96是尺寸。

4、尺寸Ø35中，Ø35是、H7是f6是，它们属于制的配合。

Ø14属于制的配合。

5、件7垫片的材料是，件8填料的材料是，它们在油泵中起的作用。

件5从动齿轮中间有上、下两个小通孔，起作用。

6、尺寸G3/8中的G表示，3/8表示。

7、件3泵盖与件1泵体属于联接，件1泵体与件9压紧螺母属于联接。

8、若主动齿轮(左视图)顺时针方向转动，则进油口为，出油口为。

贵州省机械工业学校机械制造技术专业教案教学过程教学步骤教学内容教师活动学生活动时间安排任务提出通过本项任务实施，学习阶梯轴零件图的识读与绘制，能正确使用绘图工具绘制轴类零件的及正确标注相关的尺寸。

本任务主要学习基本轴类零件的画法。

通过本项工作任务实施，学习轴类零件识读方法，并学习轴类零件的绘制方法及相关的尺寸标注，如图2-1-1所示：图2-1-1阶梯轴零件图一、学生倾听老师讲述相关内容；二、积极思考。

5任务分析对本次任务的特点，学习方法等进行分析。

通过本项任务实施，学习基本轴类零件的画法，为后续零件的测绘打下基础。

认真听老师对任务进行分析10新课讲授一、知识点的讲解二、操作过程示范讲解一、教师讲解知识：轴类零件的基本知识：1.轴类零件的功用轴类零件是机器中常遇到的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的断面所组成。

2.轴类零件的结构特点一、学生听老师讲授，认真做笔记，遇到疑问可以向老师请教。

30垂直方向尺寸基准。

图2-1-3阶梯轴的基准线5.技术要求分析（1）表面粗糙度：要求高的是、和圆柱面，均为Ra0.8，键槽侧面为Ra1.6，其余所有表面的表面粗糙度都为Ra3.2；（2）尺寸公差：如，查表可知其公差带代号为h6。

6.综合归纳（二）绘制台阶类零件图1．绘制图框及标题栏；2.在图框内绘制基准线；3.在图框内绘制已知线段；4.在图框内绘制退刀槽和键槽；5.绘制断面图；6.在图框内进行尺寸标注；在进行尺寸标注时，应遵循以下原则：（1）重要尺寸直接标出；（2）避免注成封闭的尺寸链；（3）按加工工艺标注尺寸。

7.在图框内进行表面粗糙度的标注：（1）表面结构要求对每一个表面一般只标注一次，并尽可能标注在相应的尺寸及其公差的同一视图上。

（2）表面结构的注写和读取方向应与尺寸注写和读取的方向一致。

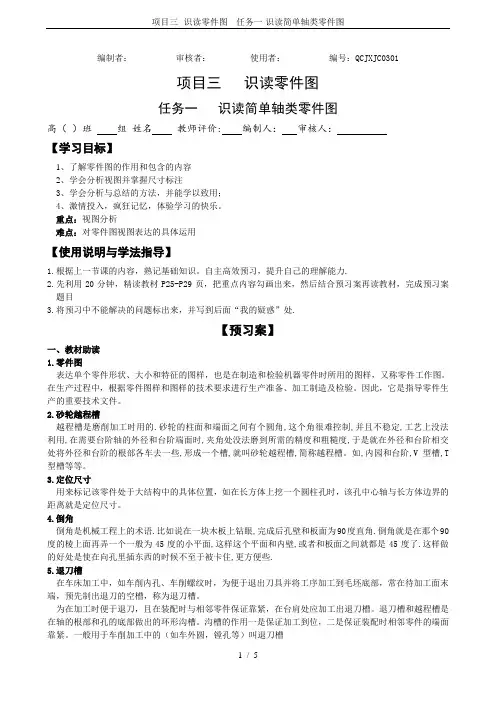

项目三--识读零件图---任务一-识读简单轴类零件图编制者：审核者：使用者：编号：QCJXJC0301项目三识读零件图任务一识读简单轴类零件图高（）班组姓名教师评价: 编制人：审核人：【学习目标】1、了解零件图的作用和包含的内容2、学会分析视图并掌握尺寸标注3、学会分析与总结的方法，并能学以致用；4、激情投入，疯狂记忆，体验学习的快乐。

重点：视图分析难点：对零件图视图表达的具体运用【使用说明与学法指导】1.根据上一节课的内容，熟记基础知识。

自主高效预习，提升自己的理解能力.2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案题目3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.【预习案】一、教材助读1.零件图表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。

在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。

因此，它是指导零件生产的重要技术文件。

2.砂轮越程槽越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。

如,内园和台阶,V型槽,T 型槽等等。

3.定位尺寸用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。

4.倒角倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些.5.退刀槽在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。

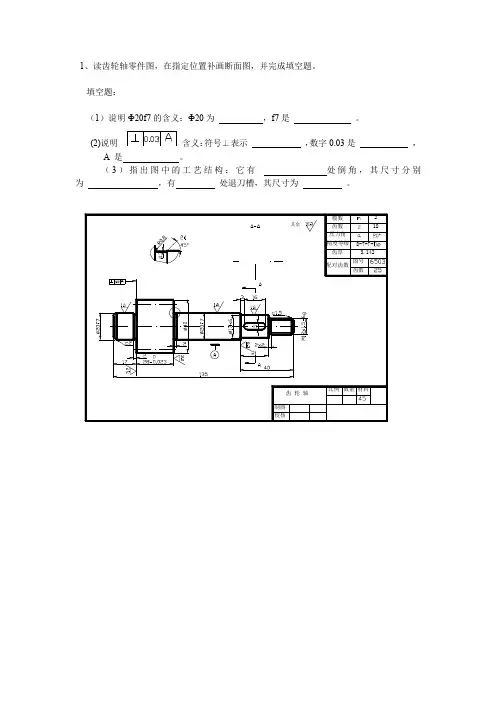

1、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。

填空题：（1）说明Ф20f7的含义：Ф20为，f7是。

(2)说明含义：符号⊥表示，数字0.03是，A 是。

（3）指出图中的工艺结构：它有处倒角，其尺寸分别为，有处退刀槽，其尺寸为。

1、从动轴共用 个图形表达。

有 个基本视图、两个 图。

2、从动轴中有 个轴段注了极限偏差值，轴 和轴 与滚动轴承配合；轴 和轴 将与齿轮配合。

他们的表面粗糙度分别是 和 。

3、轴右端键槽的长度为 ，键槽宽为 。

两个键槽的定位尺寸分别为 和 。

1．读标题栏：零件名称为轴、材料＿＿＿、比例＿＿＿。

(4分)2．视图分析：该零件图有五个图形，其中一个基本视图、两个＿＿＿图、一个＿＿＿视图和一个局部视图。

(4分)3．尺寸分析：键槽定形尺寸44.5和＿＿＿，定位尺寸＿＿＿。

(4分)4．粗糙度要求：键槽两侧面＿＿＿。

(2分)5．极限偏差：表示最大极限尺寸：＿＿＿、最小极限尺寸为15.982、尺寸公差：＿＿＿。

(4分)6．尺寸基准：用▲符号将轴的径向尺寸基准和轴向尺寸基准分别标注在原图上。

(2分) 7．形位公差：表示被测要素为Φ50±.008的轴线、基准要素为＿＿＿、公差项目同轴度、公差值＿＿＿。

(4分)8．M22表示：＿＿＿＿＿＿＿＿＿。

(2分)9、补画E-E移出断面图。

（4分）4、识读轴类零件图回答下列问题1、该零件图共采用了＿＿＿＿个图形表达。

有1个＿＿＿，两个＿＿＿和一个＿＿＿图。

2、该零件的名称是_________所采用的材料为＿＿＿＿＿。

3、该零件的总体尺寸中，总长是＿＿＿＿＿。

其中Φ17h7表示该轴段的基本尺寸为＿＿＿。

轴径为Φ15键槽底面的粗糙度要求为；Ф15h6、基准要素为、公差项5、读零件图1.零件的名称____________材料__________绘图的比例为__________,说明实际机件与图形___________。

2.零件用_________个视图表示，采用__________表达方法。

项目三--识读零件图---任务一-识读简单轴类零件图编制者：审核者：使用者：编号：QCJXJC0301项目三识读零件图任务一识读简单轴类零件图高（）班组姓名教师评价: 编制人：审核人：【学习目标】1、了解零件图的作用和包含的内容2、学会分析视图并掌握尺寸标注3、学会分析与总结的方法，并能学以致用；4、激情投入，疯狂记忆，体验学习的快乐。

重点：视图分析难点：对零件图视图表达的具体运用【使用说明与学法指导】1.根据上一节课的内容，熟记基础知识。

自主高效预习，提升自己的理解能力.2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案题目3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.【预习案】一、教材助读1.零件图表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。

在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。

因此，它是指导零件生产的重要技术文件。

2.砂轮越程槽越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。

如,内园和台阶,V型槽,T 型槽等等。

3.定位尺寸用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。

4.倒角倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些.5.退刀槽在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。
