从废定影液中回收银的一种实验方法

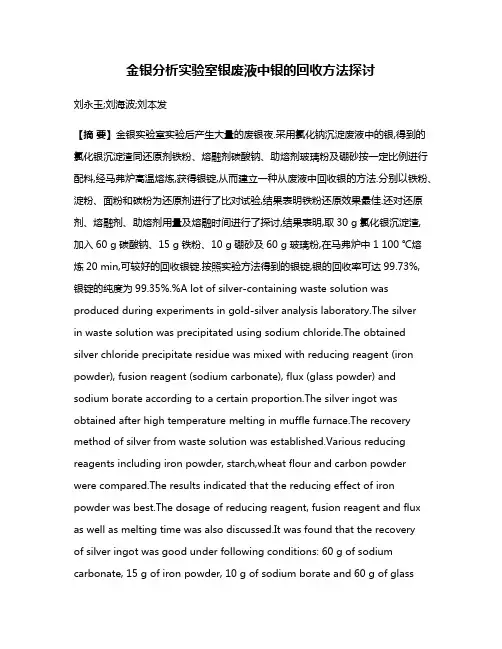

金银分析实验室银废液中银的回收方法探讨刘永玉;刘海波;刘本发【摘要】金银实验室实验后产生大量的废银夜.采用氯化钠沉淀废液中的银,得到的氯化银沉淀渣同还原剂铁粉、熔融剂碳酸钠、助熔剂玻璃粉及硼砂按一定比例进行配料,经马弗炉高温熔炼,获得银锭,从而建立一种从废液中回收银的方法.分别以铁粉、淀粉、面粉和碳粉为还原剂进行了比对试验,结果表明铁粉还原效果最佳.还对还原剂、熔融剂、助熔剂用量及熔融时间进行了探讨,结果表明,取30 g氯化银沉淀渣,加入60 g碳酸钠、15 g铁粉、10 g硼砂及60 g玻璃粉,在马弗炉中1 100 ℃熔炼20 min,可较好的回收银锭.按照实验方法得到的银锭,银的回收率可达99.73%,银锭的纯度为99.35%.%A lot of silver-containing waste solution was produced during experiments in gold-silver analysis laboratory.The silverin waste solution was precipitated using sodium chloride.The obtained silver chloride precipitate residue was mixed with reducing reagent (iron powder), fusion reagent (sodium carbonate), flux (glass powder) and sodium borate according to a certain proportion.The silver ingot was obtained after high temperature melting in muffle furnace.The recovery method of silver from waste solution was established.Various reducing reagents including iron powder, starch,wheat flour and carbon powder were compared.The results indicated that the reducing effect of iron powder was best.The dosage of reducing reagent, fusion reagent and flux as well as melting time was also discussed.It was found that the recoveryof silver ingot was good under following conditions: 60 g of sodium carbonate, 15 g of iron powder, 10 g of sodium borate and 60 g of glasspowder were added into 30 g of silver chloride precipitate slag;then, it was melted in muffle furnace at 1 100 ℃ for 20 min.The silver ingot could be obtained according to the experimental method.The recovery of silver could be up to 99.73% and the purity of silver ingot was 99.35%.【期刊名称】《冶金分析》【年(卷),期】2016(036)011【总页数】4页(P67-70)【关键词】氯化银;废液;废渣;银锭【作者】刘永玉;刘海波;刘本发【作者单位】低品位难处理黄金资源综合利用国家重点实验室,厦门紫金矿冶技术有限公司,福建厦门 361011;低品位难处理黄金资源综合利用国家重点实验室,厦门紫金矿冶技术有限公司,福建厦门 361011;低品位难处理黄金资源综合利用国家重点实验室,厦门紫金矿冶技术有限公司,福建厦门 361011【正文语种】中文银因具有良好的电学、光学和磁学性质，在感光材料、装饰材料、接触材料、复合材料、银合金焊料、银浆、能源工业用银、催化剂、医药应用、银系列抗菌材料上得到广泛应用。

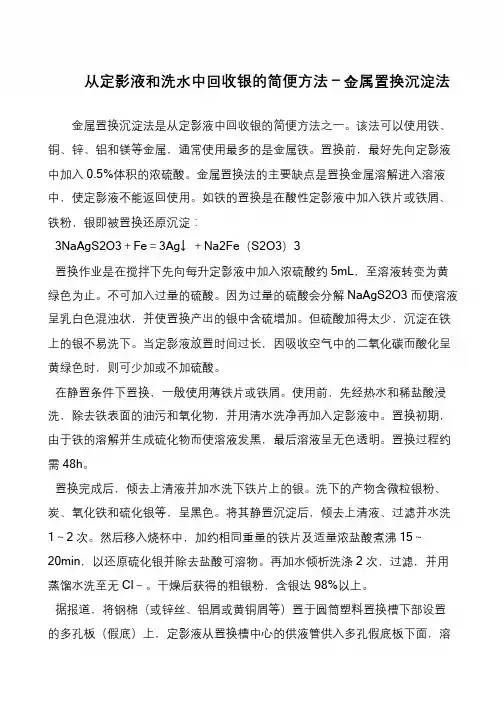

书山有路勤为径，学海无涯苦作舟从定影液和洗水中回收银的简便方法－金属置换沉淀法金属置换沉淀法是从定影液中回收银的简便方法之一。

该法可以使用铁、铜、锌、铝和镁等金属，通常使用最多的是金属铁。

置换前，最好先向定影液中加入0.5%体积的浓硫酸。

金属置换法的主要缺点是置换金属溶解进入溶液中，使定影液不能返回使用。

如铁的置换是在酸性定影液中加入铁片或铁屑、铁粉，银即被置换还原沉淀：3NaAgS2O3＋Fe＝3Ag↓＋Na2Fe（S2O3）3置换作业是在搅拌下先向每升定影液中加入浓硫酸约5mL，至溶液转变为黄绿色为止。

不可加入过量的硫酸。

因为过量的硫酸会分解NaAgS2O3 而使溶液呈乳白色混浊状，并使置换产出的银中含硫增加。

但硫酸加得太少，沉淀在铁上的银不易洗下。

当定影液放置时间过长，因吸收空气中的二氧化碳而酸化呈黄绿色时，则可少加或不加硫酸。

在静置条件下置换，一般使用薄铁片或铁屑。

使用前，先经热水和稀盐酸浸洗，除去铁表面的油污和氧化物，并用清水洗净再加入定影液中。

置换初期，由于铁的溶解并生成硫化物而使溶液发黑，最后溶液呈无色透明。

置换过程约需48h。

置换完成后，倾去上清液并加水洗下铁片上的银。

洗下的产物含微粒银粉、炭、氧化铁和硫化银等，呈黑色。

将其静置沉淀后，倾去上清液、过滤并水洗1～2 次。

然后移入烧杯中，加约相同重量的铁片及适量浓盐酸煮沸15～20min，以还原硫化银并除去盐酸可溶物。

再加水倾析洗涤2 次，过滤，并用蒸馏水洗至无Cl－。

干燥后获得的粗银粉，含银达98%以上。

据报道，将钢棉（或锌丝、铝屑或黄铜屑等）置于圆筒塑料置换槽下部设置的多孔板（假底）上，定影液从置换槽中心的供液管供入多孔假底板下面，溶。

前言可能有很多人不知道定影液是什么，有什么用。

现在就让我们简单的介绍一下定影液。

有很多人照过相，也有人知道照片是怎么洗出来的，但要问洗照片的液体是什么，很多人都不知道。

生活中的各方面都涉及定影液，洗完照片，定影液就作废，只能倒掉。

可倒掉之后不但污染环境，还造成资源的浪费。

可能有很多人都不知道，废旧定影液中含有大量的金属化合物。

这样就造成了资源的浪费。

废旧定影液中含有大量的硝酸银和硝酸锌等化合物，如果要对定影液进行处理，回收金属银和硝酸锌固体，就将用到化学上面的知识。

根据定影液中的主要成分分为硝酸锌和硝酸银可知，可加入过量的锌将硝酸银中的银置换出来，通过过滤得到固体，则剩余溶液中含有锌和银。

加入适量的稀硫酸可除去锌，过滤得到银。

这就是实验的原理。

研究性学习报告目的及其意义：我们选择该研究的主题是为了通过自己的亲身调查和实验，证明自己。

一方面是为了使同学们更加了解什么是定影液，有什么作用，以及对环境的影响。

用实验证明定影液中含有大量的金属，使人们有意识的认识和保护环境，节约资源的重要性，让更多的人对定影液有所了解。

保护环境的时刻已经到来，只要每个人用心去做，相信会有所收获。

（一）、题目：关于废弃定影液的回收与利用的调查研究（二）、前言：随着科技的进步和经济的不断发展，给我们带来了许多的新产品，虽然改变了我们的生活，但环境也不断恶化，资源的不断枯竭。

在生活中有很多东西对环境有影响，而且还浪费资源。

比如：冲洗照片的定影液。

定影液中含有大量的金属银，这种东西以经列入《国家危险废物名录》。

目前国内企业对废弃定影液的回收能力较弱。

如果处理不当，定会造成环境的污染，最终受害的还是人类自己，老百姓对废弃定影液给环境造成的污染和给自身带来的危害还缺乏一定的了解。

现在还有不少人仍然在使用这种害人害己的东西。

对环境的影响越来越大，选择该研究课题相信可以从市场中得到有利的信息，有助于完成该课题，使之达到一定的效果。

定影液如果继续地使用下去，那么将不断地受到破坏，然而正是这种趋势使我们选择了该课题。

提炼白银的最简单方法一般有三种，分述如下：
一、置换法：用化学活动性较大的金属，如锌、铁、铝等，从废定影啐中置换出银。

此法较简单，可以用金属粉、金属曜或金属条直接加入或插入废定影液中，银便被置换附着在金属表面，但置换后的产品不纯，尚需要进一步提纯。

二、沉淀法：用硫化钠使定影液中的银，以硫化银的形式沉淀出来，再把硫化银沉淀物加入热的浓盐酸中，并加入过量的铁粉，便可得到白银、但产品也需再提纯。

有关反应式如下：
2[Ag（S2O3）2]3+S→Ag2S↓+4S2O32
Ag2S+2HG+Fe→2Ag↓+FeGl2+H2S2－
因硫化氢（H2S）有毒，所以操作应在通风处进行，保证安全。

三、电解法：用电解法直接提取白银，是种较好的方法，可一次性处理，制得的白银质量很纯。

电解法中两个电极的正确使用非常重要，当通电后，阳离子即银离子向阴极移动，得到电子被还原成银原子在阴极表面堆积；阴离子向阳极移动，失去电子被氧化，如果电极使用不当，则会造成电极腐蚀，污染溶液。

因此应将石墨棒（即干电池的中心碳棒）接在直流电源的正极作为阳极；用银棒或不锈钢板接在直流电源的负极作为阴极，一起插入废定液中进行电解。

溶液的PH值一般调节在2
—4（滴加硝酸调节），电压为1伏特，电流密度为03A/cm2。

这样，在电解过程中，阴极上的银条便由于银的堆积而由小变大，颜色纯白，如果电流大，银沉淀太快，则呈黑色，当电解产物出现棕色时，说明溶液中银含量已经很少了（每公斤含银量少于1克），不宜再电解。

测定废定影液含银多少，能否电解，也可以拿一条干净的铜丝，插入溶液中，2分钟后尚不见铜丝转为银白色，说明溶液中银已经提取了。

第29卷第3期2007年9月 湘潭师范学院学报(自然科学版)Journal of Xiangtan Normal U niversity (N atural Science Edition ) Vol .29N o .3Sep .2007从废定影液中回收银的方法①孔春莲(新源七十一团中学,新疆伊犁835801)摘　要:用硫化钠从废定影液中以硫化银的形式回收银,高温灼烧硫化银得纯银,此法银的回收率为93%。

还可利用金属置换法进行回收银,此法回收率可达95%以上。

关键词:废定影液;Ag2S 沉淀;金属置换;回收银中图分类号:O6-3 文献标识码:A 文章编号:1671-0231(2007)03-0009-03废定影液一般来源于照相行业和医院X -光室,废定影液一般都含有一定数量的Ag (S 2O 3)23-,如不回收利用,不仅会造成贵重金属的流失,而且还会产生环境污染。

银属贵重金属,主要应用于化工、电子、感光材料等行业,其中用于感光材料中的银约占银耗量的50%以上,而且成逐年上升态势。

随着银的大量消耗和矿产资源的日益衰减,人们越来越重视银的二次资源的回收利用。

因此在世界各国研究出很多从废定影液中回收银的方法。

1　实验原理在洗片过程中,未感光的卤化银,溶于硫代硫酸盐而形成络合物,已感光的卤化银,分解出的单质银,则留于片基上,反应式如下:2AgX 2Ag +X 2AgX +2S 2O 2-3=Ag (S 2O 3)3-2+X -卤化银与硫代硫酸盐反应生成二硫代硫酸银络离子与卤离子,该反应是可逆的,当反应达到平衡时,其反应平衡常数为:K C =[Ag (S 2O 3)3-2[X -][(S 2O 3)2-3]2此时,废定影液中银络离子浓度已经提高了,需要更换定影液,而废定影液中的银可以再生,当废定影液通过还原剂(铁、铜)时,银络离子中的银被还原为单质银,其反应如下:Fe +2Ag (S 2O 3)3-2=Fe 2++4S 2O 2-3+2Ag ↑Cu +2Ag (S 2O 3)3-2=Cu 2++4S 2O 2-3+2Ag ↑用沉淀法来回收废定影液中银,大多数的Na 2S 作沉淀剂,产生Ag 2S 黑色沉淀。

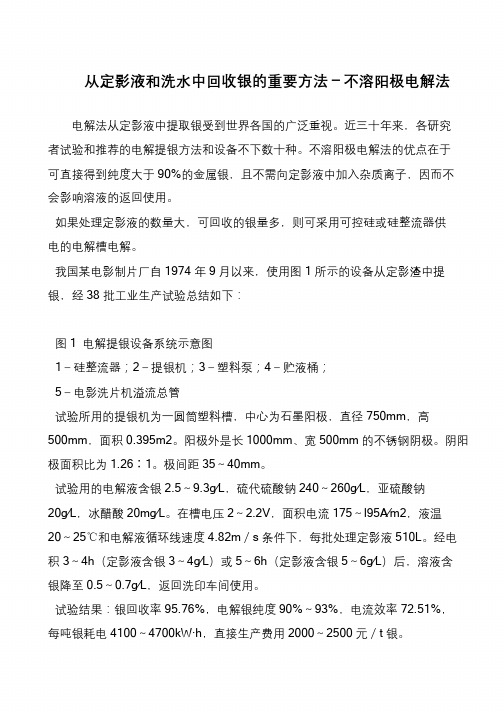

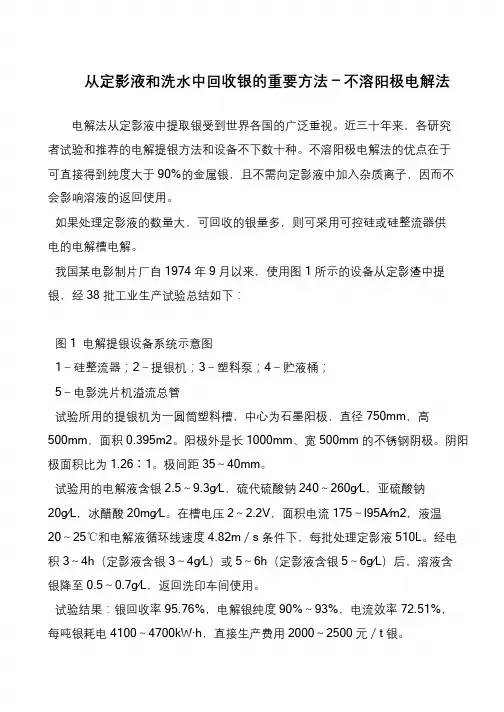

书山有路勤为径，学海无涯苦作舟从定影液和洗水中回收银的重要方法－不溶阳极电解法电解法从定影液中提取银受到世界各国的广泛重视。

近三十年来，各研究者试验和推荐的电解提银方法和设备不下数十种。

不溶阳极电解法的优点在于可直接得到纯度大于90%的金属银，且不需向定影液中加入杂质离子，因而不会影响溶液的返回使用。

如果处理定影液的数量大，可回收的银量多，则可采用可控硅或硅整流器供电的电解槽电解。

我国某电影制片厂自1974 年9 月以来，使用图1 所示的设备从定影渣中提银，经38 批工业生产试验总结如下：图1 电解提银设备系统示意图1－硅整流器；2－提银机；3－塑料泵；4－贮液桶；5－电影洗片机溢流总管试验所用的提银机为一圆筒塑料槽，中心为石墨阳极，直径750mm，高500mm，面积0.395m2。

阳极外是长1000mm、宽500mm 的不锈钢阴极。

阴阳极面积比为1.26∶1。

极间距35～40mm。

试验用的电解液含银2.5～9.3g∕L，硫代硫酸钠240～260g∕L，亚硫酸钠20g∕L，冰醋酸20mg∕L。

在槽电压2～2.2V，面积电流175～l95A∕m2，液温20～25℃和电解液循环线速度4.82m／s 条件下，每批处理定影液510L。

经电积3～4h（定影液含银3～4g∕L）或5～6h（定影液含银5～6g∕L）后，溶液含银降至0.5～0.7g∕L，返回洗印车间使用。

试验结果：银回收率95.76%，电解银纯度90%～93%，电流效率72.51%，每吨银耗电4100～4700kW·h，直接生产费用2000～2500 元／t 银。

一种从废定影液中提取银得新方法1从含银废液中提取银得传统方法在照相底片里含有溴化银,定影时未感光得溴化银被定影液中得硫代硫酸钠(俗称海波)溶解,银以硫代硫酸合银酸钠形式存在。

废定影液中含银量一般在100-150ppm之间,回收意义很大。

目前,从含银废液中提取银得传统方法主要有以下几种:锌还原法:这就是最普通得提取方法,但此法效率较低,反应慢。

其反应式为:2[Na5Ag3(S2O3)8]+3Zn=Na10Zn3(S2O3)8+6Ag↓酸处理法:该法反应虽快,但转化率低。

高温还原法:此法所需条件苛刻,耗电量大,不易推广。

电解法:对于镀银生产厂家,处理镀银废液常常采用脉冲电解法与硫化床电解法。

此法设备投入费用高,技术复杂,不便推广。

硫化钠沉淀法:反应式为:2Na3[Ag(S2O3)2]+Na2S=4Na2S2O3+Ag2S↓;该反应生成硫化银得同时,又有硫代硫酸钠生成。

硫代硫酸钠又可用于定影,而析出得硫化银放在坩埚里,在高温(1050-)下灼烧可制取银。

在以硫化钠为沉淀剂处理废定影液时PH值要求中性,若呈酸性需用浓氨水调1150℃至PH≈8,另外在灼烧硫化银时,要在坩埚中加一些硼砂与碳酸钠固体。

因为灼烧温度高于硼砂熔点,硼砂熔化后,覆盖在液态银之上,可防止银在高温下氧化。

加碳酸钠得作用在于,当含银沉淀中混有氯化银、溴化银时,它们得热分解在高于1300℃时难于分解,而高温下与碳酸钠作用转化成碳酸银,则较易分解。

此法反应历程虽简单,但需高温,且反应速度很慢,产率也不高。

为了克服以上方法中存在得种种不足,本文就是通过反复实验,采用一种最新方法,用还原糖溶液从废定影液中提取银,该法回收成本低,操作简便,纯度高,便于推广。

2实验2、1试剂与仪器试剂:酒石酸CP,含量99、0%;酒精CP,含量95%;蔗糖CP,含量99、0%;废定影液(含银100-150ppm)。

仪器:1000ml量筒;酒精灯;布氏漏斗;1000ml烧杯;台秤;分析天平与马福炉。

废定影液中银的回收利用摘要：用硫化钠从废定影液中以硫化银的形式回收银，高温灼烧硫化银得纯银，银回收率97.8%，纯度99.2%。

关键词：废定影液回收银中图分类号：X770 引言废定影液一般来源于照像行业和医院X光室，在机械制造行业，特别是压力设备制造过程中进行的金属设备或构件的探伤摄影中产生的废定影液量更大。

中国石油辽阳分公司机械厂在生产化工设备过程中，要进行X光探伤检测，每年产生大量的废定影液，多年来一直没有很好的回收利用。

废定影液一般都含有一定数量的Ag(S2O3)3-，如不回收利用，不仅会造成贵重金属的流失，而且还会产生环境污染。

我们实验用硫化钠从废定影液中以硫化银的形式回收银，高温灼烧硫化银回收纯银，方法简单易行，便与应用。

1 仪器与试剂1.1 仪器箱式电阻炉；电动搅拌器；电热套；5L三口烧瓶。

1.2 原料及试剂废定影液取自中国石油辽阳分公司机械厂；Na2S·9H2O、硼砂等均为市售分析纯试剂或工业品。

2 实验及讨论2.1 废定影液中银含量分析将取来的废定影液，用NH4SCN滴定法[1]分析含银量。

废液中平均含银量为5.5g/L，很有回收价值。

2.2 从废定影液中分离银取5L废定影液加入到5L的三口烧瓶中，装好搅拌器，在搅拌下逐渐加入一定量的硫化钠，有黑色沉淀产生，再继续搅拌10min，停止搅拌，静置一定时间后，倾出上层黑液，沉淀用布氏漏斗抽滤，滤饼先用热水洗涤，再用去离子水洗涤，以去除吸附的硫化钠杂质。

滤饼置于烘箱中，110℃下干燥得黑色硫化银粉末。

5L废定影液加入35g硫化钠（Na2S·9H2O）为宜，即每升废定影液需要7g硫化钠，银回收率可达98%以上。

2.3 高温还原Ag2S为金属银回收得到的Ag2S可采取不同的方法转化成Ag或AgNO3[2，3]。

参考文献[4，5]实验用高温还原法将Ag2S转化成金属银，并对助熔剂硼砂用量、灼烧温度及时间进行了实验研究。

具体操作如下：将回收的Ag2S研碎，与一定量的硼砂混合均匀，放入瓷坩埚中，置于箱式电阻炉中，在一定温度下，灼烧一定时间，取出倒在一定容器中得到银锭。

从废定影液中回收银废定影液是照相工作中定影时冲洗胶卷的废水，虽然其中含银只有0.3%~0.5%，但弃之不仅可惜，且会污染水源。

因此，将其回收利用，是一件很有意义的工作。

[实验原理]定影液(硫代硫酸钠)跟底片或相片上没有感光部分的卤化银(一般为溴化银)反应时，生成可溶性的硫代硫酸银络离子。

反应为：硫代硫酸银络离子在酸的作用下，能转化为不溶性的硫化银。

因此加入盐酸则发生下列反应：总反应式为：生成的硫化银再经煅烧就可还原出金属银。

反应为：溶液中尚含有的少量卤化银，可用锌将其中的银还原出来。

[实验用品]烧杯坩埚铁架台铁圈漏斗酒精喷灯玻璃棒滤纸废定影液锌片6mol/L盐酸[实验步骤]1.在大烧杯中放置500mL废定影液，加入6mol/L的盐酸，边加边搅拌，直到无气体和沉淀产生为止。

投入锌片，加热煮沸，数分钟后，可见烧杯底部有黑褐色沉淀(硫化银沉淀)。

2.过滤，用水洗涤沉淀，经干燥后放在坩埚中，开始先用文火加热，后用高温灼烧，几分钟后，就有熔融的银出现，冷却后从坩埚取出，即得小的银粒。

[注意事项]1.反应中有较多的二氧化硫气体产生，因此应在通风橱或通风良好的环境中进行。

2.灼烧硫化银时，可加入适量的硝酸钾，盖上坩埚盖，以提高温度。

通常黑白定影液，彩色漂定有一些，充其量也就几克/升，其他几乎没有。

以前玩过，量太少，没什么意义，冲印店可以考虑。

不过银是重金属，要回收的吧？不然污染很大的。

以前我是这样弄的：往定影液加硫化钠溶液（很少就够，太多副反应残留硫太多），形成硫化银沉淀，沉降过滤、洗涤后，灼烧可得金属银。

控制好硫化钠不过量，定影液过滤后还可以再使用，但千万控制好硫化钠不能过量！否则......有你好看！另一种方法是电解：找两根碳棒插入定影液中，两边通上直流电，2-3v即可，银就会慢慢从负极中沉积。

此法较慢，也不彻底，但比较易行。

定影液中回收银方法银是一种常见的贵金属，存在于大量的工业和日常生活用品中。

为了保护环境，回收银变得越来越重要。

在本文中，我们将介绍一些常见的定影液回收银的方法。

定影液是一种用于照片显影的液体，其中含有银盐。

定影液被用于摄影冲洗的过程中，将感光底片上的银化合物转化为银金属。

然而，这些废弃的定影液中的银会对环境造成严重的污染，并且银是一种可再生资源，因此回收和重复使用是非常重要的。

以下是一些回收定影液中银的方法：1.离心法：这是一种较为传统和常见的回收方法。

首先，将定影液倒入一个离心机的离心杯中，并进行高速旋转。

在旋转过程中，银颗粒会沉积在离心杯底部，而可清洁的定影液则会上升到顶部。

然后，可将上层液体倒出，并将底部的银颗粒收集到一个容器中。

2.化学沉淀法：这是一种常见的回收方法，通过添加化学剂使银盐沉淀为固体。

首先，将废定影液倒入一个容器中，然后添加适量的化学剂，如盐酸或氨水。

化学剂与银盐发生反应，生成可沉淀的银盐。

然后，通过过滤或离心等方法将银盐沉淀物分离出来，并进行干燥。

最后，固态银盐可用于延长使用寿命或作为其他银制品的原料。

3.电解法：这是一种高效且可控的回收方法。

首先，将废定影液倒入一个电解槽中，并添加适量的电解液，如硫酸或盐酸。

然后，通过电流作用，银离子将被还原成为纯银。

在电解过程中，银将在负极上沉积，并可通过清洗和干燥分离出来。

这种方法可以生产高纯度的银，并有助于实现资源的高效利用。

4.萃取法：这是一种较为先进的回收方法，通过利用特定溶剂的选择性吸附性来分离银离子。

首先，废定影液与萃取溶剂混合，使银离子被吸附到溶剂中。

然后，通过减压蒸馏或其他分离技术将溶剂中的银离子回收。

这种方法对环境友好，能够高效回收银，并减少废液的产生。

无论使用哪种回收方法，回收银都需要经过一系列的处理和提纯过程，以提高银的纯度和减少杂质。

此外，还需要注意将废液进行妥善储存和处理，以防止污染环境。

总之，回收定影液中的银是一种环保和经济的做法。

废定影液中银的提取发布时间： 2007-4-20 14:22:27 被阅览数： 1239 次来源：无机化学文字〖大中小〗自动滚屏（右键暂停）摘要：银是贵重金属，用途广泛而资源贫乏，供求矛盾尖锐。

工业生产中制造感光材料需用大量的银。

而利用洗相片的定影液来提取金属银即是一种变废为宝，经济实惠的工作。

在照相底片和相纸上均含有溴化银，定影的时候来感光的溴化银被定影液中的硫代硫酸钠（俗称海波）溶解，银以离子形态存在与定影液中。

废定影液含银量一般在100~1500ppM之间，挥手意义很大。

随着照相业的发展和洗相技术的不断更新，洗相液的组分不断增多，其中除银以外的杂质离子（碳、硅、硫、铜、铁、铋、钡、锑、铝、钾、钠等）也相应增多，所以又给提取金属银增大了难度。

关键词：废水处理感光材料银提纯废感光材料是银的二次综合利用的重要资源之一，胶片片基的再利用及饱和加工药液的再生都具有很高的经济价值。

国内外感光材料的产量每年都以较大幅度增长，由此也带来了响应增长速度的废料，致使废感光材料的综合利用显得愈来愈重要。

废感光材料主要有：废感光胶片、相纸、乳剂、加工药液、水洗水、工业废水等。

对这些废料的处理，必须综合考虑各方面的因素，如银的收率、回收再生利用、环保、经济效益等问题。

我在此也对这方面的处理方法做一下综述。

一、废胶片、相纸的处理：废胶片的种类很多，有照相用黑白底片、彩色底片、彩色反转片、电影黑白胶片及彩色胶片、X光片、复制片、横空照相胶片；相纸有黑白彩纸、彩色相纸。

各种胶片及相纸的含银量是不相同的。

冲洗加工后，黑白胶片的影像由银组成，未暴光部分的银溶解在定影液里；彩色胶片的影像由染料组成，银全部溶解在漂白后的定影液中。

所以，对废胶片提银的处理一般指的是：胶片制造厂报废的黑白、彩色胶片及边角料和用户使用后的黑白胶片。

胶片、相纸的处理方法很多，归纳起来有：焚烧法、机械剥离法、化学法和酶浸法。

分别介绍如下：1.焚烧法利用胶片聚酯片基及相纸的可燃性，对片基和相纸加以焚烧，从灰中回收白银。

定影液废水提银方法定影液废水是在照相冲洗过程中产生的一种废水，其中含有银盐、酸性化合物等物质。

由于银是一种有价值的金属，在废水处理中提取银成为一项重要的任务。

本文将介绍一种常用的定影液废水提银方法。

一、定影液废水的成分分析定影液废水主要包含银盐以及酸性化合物。

银盐是定影液中的主要成分，而酸性化合物则是调节定影液的酸碱度的物质。

为了提取定影液废水中的银，我们需要首先对废水进行成分分析，确定银的含量和形态。

二、银的提取方法1. 离子交换法离子交换法是常用的提取银的方法之一。

通过选择性地吸附银离子，将其从废水中分离出来。

离子交换树脂是常用的吸附剂，可以选择合适的树脂，调节pH值和温度，实现银离子的吸附和洗脱。

2. 网络膜法网络膜法是一种较新的提取银的方法。

通过在膜上形成具有选择性的孔隙，使银离子能够通过膜进行分离。

网络膜的制备和优化是关键，可以根据废水中银的形态选择合适的膜材料和制备方法。

3. 化学沉淀法化学沉淀法是一种经济简便的提取银的方法。

通过加入硫化物、氢氧化物等沉淀剂，将银离子与沉淀剂反应生成沉淀物，进而实现银的分离。

适当调节pH值和温度，可以提高沉淀的效果。

4. 气浮法气浮法是一种适用于废水处理的方法，也可以用于提取银。

通过在废水中注入气体，形成气泡，使银离子与气泡附着在一起，从而实现银的分离。

调节气泡的大小和稳定性，可以提高银的回收率。

三、提取后的处理方法在提取了定影液废水中的银后，我们需要对提取物进行后续处理，以得到纯度较高的银产品。

常用的处理方法包括电解、析出等。

电解是一种常用的方法，通过电流在电解槽中将提取物中的银还原并沉积在阴极上。

析出则是通过与化学剂反应，将银沉淀下来。

四、废水处理的环保要求在进行定影液废水处理过程中，我们也要注意环保要求。

废水处理过程中产生的废液、废气应该得到安全处理，以减少对环境的影响。

废液可以进行中和处理，废气可以经过吸附、洗涤等方式净化后排放。

总结:定影液废水提银是一项环保的任务，在提取银的过程中需要选择合适的方法，根据废水的成分和形态认真进行分析和实验。

从废定影液中提取银的研究废定影液是一种含有银的废弃物，在相片冲印过程中产生。

由于废定影液含有大量的银离子，如果不经过正确的处理，会对环境造成严重的污染。

因此，从废定影液中提取银成为一项重要的研究课题。

首先，常用的方法是化学还原法。

该方法利用化学反应将被氧化的银还原成金属银。

首先，将废定影液中的银溶液与还原剂如亚硫酸盐或强还原剂如氨基甲酸铵反应，银离子被还原成形成银。

所得到的沉淀可以通过过滤或离心分离出来，然后用硝酸溶解得到纯净的银。

另一种常用的方法是电化学法。

通过电解废定影液可以将银离子沉积到电极上。

在电解池中，废定影液作为电解液，其中含有的银离子可以在电流的作用下被还原到电极上，生成金属银。

通过控制电流密度和电解时间，可以得到不同纯度的银。

这种方法的优点是操作简单，但需要注意电解条件的控制。

除了上述的传统提取方法外，还有一些新型的提取技术值得研究。

例如，离子交换法可以通过树脂吸附剂将废定影液中的银离子吸附在固相上，再通过酸溶解或电解方法将银离子还原成金属银。

此外，有学者还研究了膜分离技术、浮选技术等提取银的新方法。

在从废定影液中提取银的研究中，需要注意一些关键问题。

首先，提取效率是一个重要的指标，提高提取效率可以提高资源利用率。

其次，提取过程中的环境影响也需要考虑。

一些传统的提取方法会产生大量的废液和废气，对环境造成污染。

因此，需要开发更环保的提取方法。

最后，提取银后的处理也是一个重要问题。

废定影液中还可能含有其他有害物质，如重金属离子和有机污染物，需要进行综合处理。

总之，从废定影液中提取银是一项重要的研究课题。

通过不同的提取方法可以使该废弃物得到合理利用，并减少对环境的污染。

未来的研究可以进一步探索新的提取技术，提高提取效率和环保性，实现废定影液的资源化利用。

从废定影液中制取单质银或硝酸银1 实验目的（1 ）了解从废定影液中回收单质银和制取硝酸银的方法和原理；（2 ）树立节约资源，变废为宝的意识。

2 实验原理在照相底片里含有溴化银，定影时未感光的溴化银被定影液中的硫代硫酸钠溶解，银以硫代硫酸合银酸钠形式存在。

废定影液含银量一般在（质量分数）=1×10-4 ~1.510-3之间，回收意义很大。

从废定影液回收银的方法很多。

比如，电解法、金属锌置换法、连二亚硫酸钠（保险粉）还原法、硫化钠沉淀法等。

其中硫化钠沉淀法比较简单。

反应式为：析出的硫化银放在坩埚里，在高温下灼烧可制取单质银：若要制备硝酸银，则可加中等强度的硝酸，把硫化银中的硫氧化为单质硫，过滤除去硫，从溶液中可得硝酸银：3 仪器和试剂（1 ）仪器马弗炉，坩埚，坩埚钳，250cm3烧杯，酒精灯，布氏漏斗，吸滤瓶，100cm3烧杯，三脚架，石棉铁丝网等。

（2 ）试剂NH3·H2O （2mol·dm-3），Na 2 S（0.2 mol·dm-3）,HCl(2 mol·dm-3) ，HNO3（mol·dm-3）,HNO 3 (6 mol·dm-3) ，Na2CO3(s) ，无水Na2B4O 7，浓HNO3。

（3 ）其他滤纸，pH 试纸。

4 实验内容（1 ）单质银的制取取废定影液100cm3于250cm3烧杯中，测pH 值，若pH<7 则用NH3，H2O 将其调至pH=8~11( 为什么？) 。

加Na2S 溶液于烧杯中，有大量黑色沉淀产生，直至沉淀完全（如何知道？）。

过滤此沉淀物，用热水洗涤此沉淀物2~3 次，干燥后粗称。

将其移入坩埚中，加入少量硼砂和碳酸钠固体，搅均，放入马弗炉中在950 ℃高温下加热1~1.5h 。

取出，冷却至室温，称量。

产品外观为具有金属光泽的银白色颗粒状的单质银。

取少许溶于6moldm-3硝酸中，溶液呈无色透明，加水后亦无混浊状物质。
