毕业设计（论文）任务书

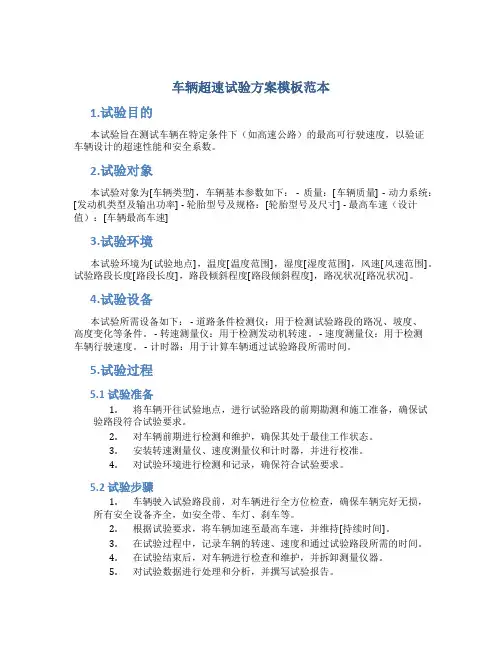

汽车产品定型试验及报告要求(2010-11-1施行) 1 关于定型试验检测机构要求 1.1 定型试验由工信部授权的检测机构进行。 1.2 定型试验检测机构要严格遵照工信部工产业[2009]第26号《道路机动车辆产品检验工作监督管理规定》进行汽车产品的定型试验。 1.3 定型试验检测机构在进行产品检测时，应对企业填报的备案参数表的主要内容、特别是不用解体通过观察即可辨别的产品参数和特征与产品实物符合性进行核对。 2 对定型试验要求 2.1 定型试验不能采用进口整车（包括采用进口车身或按CKD方式装配的整车）作为检验样车。 2.2 定型试验项目及依据标准 2.2.1整车 2.2.1.1 主要技术参数
2.2.2改装车 2.2.2.1 主要技术参数 2.2.2.2 基本性能 2.2.3半挂车 2.2. 3.1 主要技术参数
2.2.4新能源车辆 新能源汽车应按照工信部工产业[2009]第44号《新能源汽车生产企业及产品准入管理规则》的要求，依据GB/T 18388-2005《电动汽车定型试验规程》、GB/T 19750-2005《混合动力电动汽车定型试验规程》等相应试验规程进行主要技术参数、基本性能、专项性能及可靠性试验。性能和可靠性试验可以不在试验场完成，但性能试验路面的选择应符合GB/T 12534-1990《汽车道路试验方法通则》的要求，可靠性试验路面的选择应符合GB/ T12678-1990《汽车可靠性行驶试验方法》的要求（特殊情况由汽车产品技术委员会确认）。 2.2.5专用车 专用车除按2.2.1-2.2.4条款适用类别进行试验外，还应依据相应的国家、行业标准和规范性要求，对专用装置结构、功能进行试验，结果应符合要求。 2.3 试验样车数量 2.3.1主要技术参数试验样车数量为1辆。 2.3.2基本性能及专项性能样车数量为1辆。 2.3.3专用性能试验样车数量，标准有规定的按标准执行，没有规定的数量为1辆（2.2.1-2.2.3项目可共用一辆样车）。 2.3.4新能源汽车样车数量按GB/T 18388-2005、GB/T 19750-2005等标准规定。 2.4 系族车型中性能试验车型的选取 系族车型的性能试验可选择代表车型进行。由制造厂提出报告,说明系族车型的组成情况与选择代表车型的理由。检测机构根据系族车型的情况确定试验方案，特殊情况时由汽车产品技术委员会确认。 2.4.1作为系族车型的代表车型应进行性能试验。 2.4.2不同总质量的车型中,总质量最大的车型应进行性能试验。 2.4.3几种不同的发动机与不同的传动系匹配形式应分别进行性能试验。 2.4.4不同形式的驾驶室应分别进行性能试验。（由普通驾驶室、半高顶驾驶室、高顶驾驶室或由单排驾驶室、排半驾驶室、带卧铺驾驶室构成的系列驾驶室可以认为驾驶室形式相同。） 2.4.5不同的制动系统、转向系统、悬架系统应分别进行试验。 2.4.6对于轴距为多个数值的整车或底盘，性能试验将最大轴距和最小轴距进行检验即可代表中间的轴距情况。
汽车性能台架实
作者: 日期:
实验1整车性能台架实验 1.1实验目的与要求 1.1.1 实验目的 通过该实验的动手操作，要求学生掌握汽车整车台架实验的主要内容，熟悉汽车台架测量部分评价指标的方法，并加深对汽车评价参数的理解。 1.1.2 实验要求 1 ）掌握汽车台架实验的方法和原理； 2 ）掌握相关设备的操作，了解其主要功用及构造； 3 ）对所得测数据进行分析，判断； 4）撰写实验报告。 1.2实验场地与设备： 1.2.1 场地 测量实验室一间 1.2.2设备： 1 ）底盘测功机； 2 ）实验车一辆； 3 ）冷却风扇。 1.3测功机构造与工作原理 1.3.1构造 汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引 导系统等构成。普通型道路模拟系统如图I所示。 1.机聲 2.功能吸收皱■3+史速禅氛凄丽5-途度传感祥 心联轴节7.举畀辭B-朋动甜亠KW 10丸传整霸 1.3.2阳工作原理衬商唧F —盘译「曲苗珞却坦r 沖塔黑』於济由电涡流测功机结构图可知，感应子主要 由旋转部分和摆动部分（电枢和励磁线圈）组成。转子轴上的感应子形状犹如齿轮，与转子同轴装有一个直流励磁线圈。当励磁线圈组通以直流电流时，其周围便有磁场存在，那么围绕励磁组就产生一闭
合磁通。很明显，位于绕组左侧的感应子具有一个极性，右侧具有相反的极性。旋转时，由于磁密值的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢摆动，通过电枢上的力臂，将制动力传给测量装置。 转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘，将转速信号转 换成电信号输出。 1.4.1实验内容与步骤 1.4.1 实验条件 环境温度：0-40 ° C;环境相对湿度小于85% 大气压力80-10kpa 1.4.2 实验车辆载荷 除有特殊规定外，轿车为规定乘员数的一半（取整数） 1.4.3试验车辆应预热至正常工作温度，轮胎气压应符合汽车制造厂规定，左右轮胎花纹应一致； 1.4.4 底盘测功机应进行预热； 1.4.5 记录环境温度等相关数据； 1.4.6 测量汽车各档位中车速和驱动力。 图2-6料车驱动力图1.4.7测量汽车各档位中车速与功率的数值 1.4.8 测量汽车某档位的外特性与部分负荷特性中功率与转矩的数值。
2000人火车站设计 一．项目概况 我国XX地区XX城市，拟建一火车站满足交通运输要求。 （说明：用地所在可选，如南方-旅游；北方-工业重镇；沿海-商贸等） 二．设计基本要求 1.结合环境和气候作出有地域特色的建筑设计，因地制宜，合理布局，在保证使用功能前 提下，优化外形设计。 2.建筑要求满足火车站建筑的基本功能要求，各功能合理，流线分区明确，与广场景观有 良好结合。 3.符合有关设计规范要求。 三．设计内容 （一）旅客站房（不超过三层，站房总建筑面积12000 m2±10%，各用房面积如下）1．客运用房： 进站广厅：500~600m2 出站广厅（出站口，补票）：400 m2 行包房（托取厅、到发行包房、办公室、行包库、特殊库房、过磅房、休息等）：700~900 m2候车室（普通、母子、军人、服务员室）：3000 m2（2600+160+140+100） 售票处（售票厅、售票室、办公室、休息等）：500 m2 旅客服务用房（小件寄存、小买、茶座、问讯、邮电、书报、失物招领、医务室、库房、休息等）：400 m2 客运管理用房（客运室、客运主任室、客运计划室、广播室、休息室等）：400 m2 2．驻站单位用房： 派出所（值班室、问话室、所长室、办公室、接待室）：90m2 卫生检查站：35m2 军代表处（办公室、接待室）：55 m2 3．其它用房：（应细分各用房）技术作业用房：300 m2建筑设备用房房：180 m2 行政办公用房：500 m2 休息室：75 m2 4.附属设施：楼梯间、走道、卫生间、饮水等 （二）站前广场：分别设置公汽、出租、私家车停泊场地，共4200 m2；人行休闲广场：5800 m2 绿化：2500 m2 （三）跨线建筑：按4~5站台设置。 四．成果 1．在拟定地形中确定广场、站房、跨线建筑各自区域，并与原有环境及道路良好衔接。 2．广场周边建筑模拟规化（功能、体量、高度、色彩等）及景观设计 3．火车站建筑设计 五．内容及规格： 1．总平面图（详尽表达站房、广场及景观、站台、铁路与周边环境关系）：1:400~500 2．各层平面图；屋顶平面图：1:200 3．立面图＞2个：1:200 4．剖面图＞2个（必带梯间、站台，含高差处理等关系）：1:200 5.鸟瞰效果图、正常视角效果图各不少于二张，内部透视不少于五张。 6.彩色各类分析图不少于五张。
四．检测设备配置及检测水平 一）实验室设备配置及检测能力 1.整车检测线：主要设备有转鼓、排放设备、灯光检测仪、侧滑台、四轮定位仪、淋雨设备。 1.2主要试验能力 满足进出口机动车辆检验规程第四部分：汽车产品SN/T1688.4-2006 2. 整车道路试验室 2.1主要设备：悬架运动学及柔顺性试验台/K&C试验台、转向机器人、整车性能测试系统、三坐标、便携式三坐标测量机、防抱制动性能测试设备、制动系统性能测试系统、四轮定位仪、四柱举升机、侧滑试验台、侧翻试验台等其他设备。 2.2主要试验能力 <1.1>汽车技术状况行驶检查，按GB/T 12677-1990进行； <1.2>车速表校正，按GB 15082-1999进行； <1.3>滑行试验，按GB/T 12536-1990进行； <2> 整车参数测量 <2.1>车外部尺寸参数测量，按GB/T 12673-1990进行； <2.2>内部尺寸参数测量，按QC/T 577进行； <2.3>整车质量（重量）参数测量，按GB/T 12674-1990进行； <2.4>汽车重心高度测量，按GB/T 12538-1990进行；
<2.5>转向系角传动比测量； <2.6>转向系摩擦阻力测量； <2.7>车轮定位参数测量； <2.8>最小转弯直径试验，按GB/T 12540-1990进行； <2.9>整车四轮定位参数的测量； <3>动力性试验 <3.1>加速性能试验，按GB/T 12543-1990进行 <3.1.1>原地起步连续换档加速性能试验； <3.1.2>直接档加速性能试验； <3.2>最高车速试验，按GB/T 12544-1990进行； <3.3>最低稳定车速试验，按GB/T 12547-1990进行； <3.4>爬陡坡试验，按GB/T 12539-1990进行； <4 >经济性试验 <4.1>常用档等速行驶燃料消耗量，按GB/T 12545.1-2001进行； <4.2>多工况燃料消耗量试验，按GB/T 12545.1-2001进行； <5> 制动性能试验 <5.1> 0型试验，按GB/T 12676-1999进行； <5.2> I型试验，按GB /T12676-1999进行； <5.3>转弯制动试验，按ISO 7975进行； <6 >行驶噪声试验 <6. 1>汽车加速行驶车外噪声，按GB 1495-2002进行；
兰州工业高等专科学校 汽车使用性能与检测实验指导书 （汽车运用技术专业） 交通工程系 目录 1.目录 (1) 2.实验一汽车检测站见习 (2) 3.实验二汽车发动机功率检测 (8) 4.实验三四轮定位参数的检测 (8) 5.实验四车轮动平衡的检测 (11) 6.实验五汽车最小转弯半径测定 (13) 7.实验六汽油机排气污染物的与检测 (15) 8.实验七柴油机烟度检测 (17) 9.实验八汽车空调的检测 (18)
实验一 汽车检测站见习 实验目的与要求： 了解汽车检测站的类型，工艺布局和检测线的工位布置和设备配备；了解汽车检测站的检测内容和检测工艺流程；熟悉汽车检测站各个检测工位的检测项目；了解车辆检测员的岗位责任；掌握汽车检测的相关标准与法规，掌握汽车安全环保检测线和综合检测线的工位布局。 实验内容： 参观汽车检测站； 学习汽车检测的相关标准与法规。 实验步骤： 1.按步骤观察汽车检测站的布局、各工位、检测设备； 2.学习汽车检测相关标准法规。 思考题： 1、简述汽车检测站的车辆检测流程。 实验二 发动机功率检测 实验目的： 通过实验理解和掌握无负荷测工原理；熟悉无负荷测工设备或发动机综合分析仪的使用；掌握发动机整机功率和单缸功率的检测方法；能正确分析发动机功率偏低的原因。 实验仪器设备： 1、汽油发动机或汽油车； 2、发动机无负荷测功仪或发动机综合测试仪； 3、车用启动电源、工具。 实验内容： 无负荷加速测量发动机在规定转速范围内的加速时间或瞬时的角加速度。实验要求： 1、掌握无负荷加速测功的原理、方法和测功步骤；初步掌握无负荷测功实验的操作步骤。 2、根据无负荷测功的检测结果，对发动机的动力性能做出判断。 3、了解测量条件、实验操作方法、发动机的技术状况、发动机油电路的调整等因素对测量结果的影响。 实验准备： 1、启动并预热发动机至正常的工作温度（80-90℃），然后熄火。 2、接通仪器的电源并进行预热之规定的时间。利用仪器的模拟转速信号对测功初始转速和测功终止转速进行调试，并进行检查数码的显示以及仪器的各功能键的工作是否正常。 3、检查、调整发动机的燃料系、点火系至最佳的工作状态。 4、按仪器的接线要求将各信号传感器连接与规定的位置。
汽车道路实验报告 班级：汽车服务工程1002班姓名：许超 学号：201023189067 组员：童芳、赵建宏、袁源、隆池、许超、许刘路 学院：汽车与交通工程学院 日期: 2013-6-4 2013年6月4日制
实验一 汽车滑行实验 1、滑行实验测试结果和记录 预定滑行初速度V 0=30 Km/h 实验记录 实测滑行速度V （Km/h ） 实测滑行距离S （m ） 滑行距离平均 值 实测滑行时间t （s ） 滑行时间平均值 往 返 往 返 往 返 30 30 0.00 0.00 0.00 0 0 0 24 24 120.44 41.02 80.73 15.19 4.96 10.08 18 18 210.50 80.40 145.45 29.66 10.36 20.01 12 12 269.56 204.66 237.11 43.12 32.24 37.68 6 6 349.52 240.54 295.03 73.28 41.82 57.55 0 0 382.64 289.02 335.83 108.72 72.09 90.41 2、根据测量数据，绘制速度—滑行时间、速度—滑行距离曲线 ⑴选取初速度30km/h 的数据，绘制速度—滑行时间曲线如下图
⑵选取初速度30km/h 的数据，绘制速度—滑行距离曲线如下图 3、计算往返两个方向滑行距离的平均值，见上表 4、根据实验数据，计算滑行平均速度v 、滑行减速度α、滑行阻力系数f 、滑行阻力R （1）求滑行平均速度v 解： v=360/t 2 （km/h ） 当滑行初速度为30km/h 时，查曲线图可得t 2=13s ，所以v=25km/h （2）求滑行减速度α 解：t2t1-t2111100） （-= t α 当滑行初速度V 0=30 km/h 时，由V —S 曲线图可读出试验车通过前50m 路段所对应 的车速约为 27.5km/h ，又由车速—滑行时间曲线图可读出V=27.5km/h 时所对应的滑行时间t 1≈6 s ；用同样方法可读出试验车通过前100m 路段所对应的滑行时间t 2≈13s ；分别将t 1、t 2代入求得α=0.18m/s 2。 （3）求滑行阻力系数f 解：f=α/9.8代入所求得的α可求得 当滑行初速度V 0=30 km/h 时的滑行阻力系数f=0.019
汽车客运站设计建筑设计（二）A -2
第一部分任务书解读
设计要求 ?初步理解建筑与城市的关系，掌握场地设计知识； ?掌握交通建筑设计特点，学习通过处理复杂的流线关系进行功能分区和平面布局， 处理好建筑与城市空间环境的关系，结合 建筑的空间要求选择经济合理的结构和构 造形式，掌握车辆停放的相关技术指标；?认识建筑的相关技术性问题，包括建筑覆盖率、绿化率、容积率等以及消防疏散等 要求； ?学习根据相关规范及技术资料拟定建筑设计任务书。
建筑规模及设计内容 ?总用地面积20430 m2总建筑面积3500m2。车站年平均日发送旅客量为6000人次。按15个有效车位计，其中长途发车位10个，到车位3个，短途班车发车位2个；停车场停车数量不少于50辆。 ?站前广场面积自定，要求布局合理适用，便于人流集散。 ?旅客站房按二级站设置，包括： 候车厅1000 售票厅100 售票房25 票据室10 行包房（托运、提取）100-150小件寄存处15 站台问讯处15 广播室25 调度室30 医务室15 站务员室30 值班站长室30 司助休息室30 电话亭厕所其它用房 ?行政办公用房包括：（500m2）包括： 党政办公室财务办公室会议室门卫值班室厕所 ?辅助用房：洗车台浴室、厕所（男、女比例2：1） ?其它服务设施：（300m2）快餐厅小卖部出租店面若干
设计要点 ?注意交通建筑的城市象征形象；?应在设计中同时考虑洗车、检修、停车场、车辆进出口等； ?站前应考虑出租车停车点； ?建筑密度不超过40％，绿地率不小于30％； ?所有面积均以轴线计，总建筑面积误差应小于5％。 ?注意站房部分的无障碍设计。
基于底盘测功机的汽车性能实验指导书 交通与汽车工程学院整车性能实验室 2005年3月
一、实验设备及其技术指标 1、汽车底盘测功机 型号：DCG-10G 主要技术指标：允许轴荷：10t 最大吸收功率：160kw 最大吸收驱动力：960daN(45km/h) 最高车速：120km/h 2、称重仪 型号：DS-425 主要技术指标：检定分度值：1g 最大秤量：15kg 二、汽车底盘测功机的功能 底盘测功机是模拟汽车在道路上行驶时受到的阻力，测量其驱动轮输出功率以及加速、滑行等性能的设备。配有汽车燃料消耗量检测装置（称重仪或油耗仪）还可测量汽车燃料消耗量。主要功能有： 1、检验汽车动力性能： 1) 检验汽车驱动轮输出功率 2) 检验汽车滑行性能 3) 检验汽车加速性能 2、检验汽车经济性能 三、汽车底盘测功机的基本结构及工作原理 汽车底盘测功机是一种不解体检验汽车性能的检测设备，它是通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性，而且还可以测量多工况排放指标及油耗。同时能方便地进行汽车的加载调试和诊断汽车在负载条件下出现的故障等。由于汽车底盘测功机在试验时能通过控制试验条件，使周围环境影响减至最小，同时通过功率吸收加载装置来模拟道路行驶阻力，控制行驶状况，故能进行符合实际的复杂循环试验，因而得到广泛应用。 1、基本结构 汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引导系统等构成。如下图所示：
2、工作原理 汽车在道路上运行过程中存在着运动惯性、行驶阻力，要在试验台上模拟汽车道路运行工况，首先要解决模拟汽车整车的运动惯性和行驶阻力问题，这样才能用台架测试汽车运行状况的动态性能。为此，在试验台上利用惯性飞轮的转动惯量来模拟汽车旋转体的转动惯量及汽车直线运动质量的惯量，采用电磁离合器自动或手动切换飞轮的组合，在允许的误差范围内满足汽车的惯量模拟。至于汽车在运行过程中所受的空气阻力、非驱动轮的滚动阻力及爬坡阻力等，则采用功率吸收加载装置来模拟。路面模拟是通过滚筒来实现的，即以滚筒的表面取代路面，滚筒的表面相对于汽车作旋转运动。通过控制系统可对加载装置及惯性模拟系统进行自动或手动控制，以实现对车辆的动力性如加速性能、汽车底盘输出功率、底盘输出最大驱动力、滑行性能等项目的检测。同时如配备油耗测量装置，即可进行燃料消耗量的试验。 四、实验项目 开始实验前，按照底盘测功机操作规程作好实验前的准备工作，根据测试软件的提示填写实验车辆信息和基本参数。 开始汽车动力性能试验前，需要进行汽车功率损耗实验，以确定汽车的各种阻力系数大小（行使阻力和空气阻力）。 1、汽车损耗功率实验 1）实验目的 确定汽车行驶的各种阻力系数，以模拟汽车的行使阻力和空气阻力等各种阻力。 2）实验方法 将汽车加速到某一车速，然后空档滑行，此时可以开始实验，记录数据；随后待车速降低到一定速度后结束实验。 2、检验汽车动力性能 1)实验目的 学习汽车驱动轮输出功率、加速性能、滑行阻力等动力性能的测定方法；了解实验用仪器的主要结构、工作原理和使用方法。 2)一般实验条件（实验指导老师介绍） 3)实验内容 A、检验驱动轮输出功率 实验方法：点击底盘测功进入底盘测功实验。首先设置起点速度和终点速度以及测功速度间隔，起动汽车，以汽车的某一档位加速行驶，当车速达到设定的终点速度时，程序自动终止实验。 B、检验汽车滑行性能 实验方法：点击滑行实验进入滑行性能实验。首先设置滑行初速度，起动汽车，开始实验后，将汽车加速到高于所设定的滑行初速度，然后空档滑行，此时可以开始实验记录数据；直到汽车停止，终止试验。 C、检验汽车加速性能 实验方法：点击加速实验进入加速性能实验。首先设置加速初速度和末速度，起动汽车，开始实验。起步连续换档加速或以最高档加速，使车速接近设定的加速末速度，停止实验。 五、实验数据整理 根据所记录的数据，将实验数据按照要求填入相应表格（见附录），并按要求作实验曲线。
成都理工大学工程技术学院资源勘查与土木工程系地质工程教研室《轻轨与地铁工程》课程考核任务书 地铁车站建筑专业分层平面图初步设计 专业：土木工程（岩土工程方向） 班级：2010级11班 授课教师：闫路 2013.11.4
1.目的 通过绘制图纸将课堂所学知识应用并指导于具体的设计工作。 （1）进一步加深对所学基本理论知识的理解和掌握，完善理论和实践的衔接； （2）通过对地铁车站的建筑设计，使学生熟悉一般地铁车站设计的基本内容和程序、了解和熟悉现行的国家行业、专业相关“标准”及“规范”； （3）学会收集及查找相关资料的方法和途径； （4）巩固学生运用AutoCAD及天正建筑的能力； （5）加强学生绘图、读图能力，为毕业设计、毕业后从事相关工作打下良好基础。 2.课程考核基本要求 （1）独立、按时、按质、按量完成课程考核。 （2）充分理解并掌握相关理论，熟悉行业规范以及设计流程。 （3）将初步设计说明书、设计图纸按要求装订成册，结课提交。 （4）学分及时间安排：学分2 参考时间安排如下： 工作内容时间 明确设计任务、熟悉设计资料、收集有关资料1天 车站站台层平面设计2天 车站站厅层平面设计2天 整理初步设计说明书1天3．概述 3.1设计依据 《地铁设计规范》（GB50157-2003）、《建筑设计防火规范》（GB50016-2006）、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）、《民用建筑设计通则》（GB50352-2005）、《合肥市轨道交通1号线一期工程初步设计技术规定》、《合肥市轨道交通1号线一期工程全线车站用房表》等。 3.2工程概况 本站位于合肥地铁1号线项目工程，在胜利路与凤阳路交口设凤阳路站胜利路为规划下穿道路，下穿道路位于车站单层站台层上方。位于全线由北向南的第二站位，本站北接合肥站，出站后线路沿胜利路向南敷设，穿越琅琊山路、临淮路，在与明光路交口处设明光路站。车站位于凤阳路与胜利路十字路口，沿胜利路路中敷设，胜利路规划道路红线60米，凤阳路规划道路红线为70米，胜利路为城市主干道，车流较大。 目前凤阳路道路两侧多为商业和住宅小区，凤阳路站站位东南角为温莎国际广场，底层为沃尔
摘要 本文在分析国、内外现有的汽车道路试验技术的基础之上，深入地研究了汽车道路试验设备的特性以及试验数据采集、数据处理和数据分析的方法。采用虚拟仪器软件LabVIEw8.6作为开发工具，结合GPS设备，独立开发和研制出基于GPS汽车道路试验系统软件。整个流程是：先进行GPS系统的硬件设置，使其达到较高的定位精度；然后利用笔记本电脑来接收、处理和分析数据，完成汽车道路试验相关项目。 本课题中所用GPS设备是GARMIN公司的GPS OEM产品，它采用OEM4-G2板卡作为数据来源，提供多种通信方式(USB和九针串口)，具有高速率数据采样、低速率延迟、快速信号重捕、功耗低、抵抗恶劣环境、抗射频干扰等优势。可以达到较高的定位精度，准确的输出车辆的行驶位置经纬度，为汽车产品试验提供可靠的试验参数。 本课题从动态测量的角度出发，根据最新的国家标准和国际标准，开发出新的道路试验系统配套的软件。软件实现了通过串口来实时发送和接收试验命令和数据，满足高速率、大流量数据采样要求，并在其中加入以往试验软件中没有实现的功能：自动生成数据存放目录、试验车辆的轨迹、各种运动参数关系曲线的实时显示等。配套本软件的新系统可以进行以下试验项目：汽车最高车速试验、最低稳定车速试验、加速试验、滑行试验和制动试验。从而使新系统大大提高了道路试验的实时性、可靠性和精度。 关键词：汽车道路试验；GPS；Labview；数据；串口
ABSTRACT This paper analyzes foreign and domestic the vehicle road test technology based on in-depth study of the characteristics of motor vehicle road test equipment and test data collection, data processing and data analysis. LabVIEw8.6 used as a virtual instrument software development tools, combined GPS device, independent research and development of a GPS-based vehicle road test system software. The whole process is: first, the GPS system's hardware settings to achieve high positioning accuracy; then use the notebook computers to receive, process and analyze data, complete vehicle road test related projects. Used in this project GARMIN GPS device is the company's GPS OEM product, it uses OEM4-G2 board as a data source, offers a variety of communications (USB and nine-pin serial port), with a high-speed data sampling, low-rate delay, fast signal reacquisition, low power consumption, resistance to harsh environments, anti-RF interference and other advantages. Can achieve a higher positioning accuracy, the exact latitude and longitude location of the vehicle output for the automotive product testing to provide reliable test parameters. Dynamic measurement of the subject from the point of view, according to the latest national and international standards, the development of new road test system supporting the software. Software in real time through the serial port to send and receive test command and data to meet the high-speed, high flow data sampling requirements, and add no previous experience in the implementation of the software functions: automatic generation of data storage directory, the test vehicle's trajectory, the kinds of motion parameters in real time curve display. The software supporting the new system the following test items: the maximum speed of vehicles, the lowest steady speed test, speed test, taxi test and brake test. So that the new system has greatly enhanced the real-time road test, reliability and accuracy. Keywords: Automobile Test；Global Satellite Positioning System；Labview；Data；Serial
1.目的本文件规定了中国汽车国产开发研究院各阶段开发的样车（包括进口样车）应进行的试验项目和程序。 2.范围 本文件适用于研究院产品开发样车试验。 3.术语和定义 样车：本文件所指样车是指产品开发过程中的试制车辆、装有试装样件的车辆，以及作为参考车型的其它车辆。 Mule car样车是指在参考样车上物理搭载动力总成或新设计的零部件。 ET1样车是指按试制产品图样试制的第一轮样车，可包括部分手工样件。 ET2样车是指按试制产品图样制造，对ET1样车在第一轮试验中出现的问题进行全面整改后的样车。 PT样车是指按生产准备产品图样制造，使用全部工装件，在总装线上装配下线的样车。 4.职责和权限 4.1各项目部委托试验任务。 4.2试验中心根据各委托试验任务负责组织实施。 5.工作程序 5.1Mule car阶段试验。 5.1.1对参考样车按需要进行磨合行驶，整车性能试验项目见表1。 表1 整车性能试验项目 试验项目样车状况说明 样车更换装动力总 成右舵改左舵（或相反） 等速油耗测试△△60Km/h、90Km/h、120Km/h 工况油耗测试+ + 15工况 基本性能△滑行、最低稳定车速 制动性能△0形试验、Ⅰ形试验、热衰退 试验、驻坡试验 动力性△△起步加速、直接档加速、最 高车速、爬坡性能 操纵稳定性 △△操作轻便性、转向回正、稳 态回转 平顺性 △悬挂系统部分固有频率（偏频）和相对阻尼系数测试、随机路面行驶试验 NVH △ △+ 车内噪声、通过噪声、定置噪声、偏频 排放 + △15工况 热管理+ △ 机舱各点温度、冷却液温度、 机油温度、排气管温度 注：符号“△”表示必做的试验；符号“+”表示可按具体情况确定。 换装的动力总成，其发动机应是已定型的产品，配套厂家需提交所有相关试验报告。 5.2ET1样车阶段试验（专业部/商品部提出，试验中心组织）
工业高等专科学校 汽车使用性能与检测实验指导书 （汽车运用技术专业） 交通工程系
目录 1.目录 (1) 2.实验一汽车检测站见习 (2) 3.实验二汽车发动机功率检测 (8) 4.实验三四轮定位参数的检测 (8) 5.实验四车轮动平衡的检测 (11) 6.实验五汽车最小转弯半径测定 (13) 7.实验六汽油机排气污染物的与检测 (15) 8.实验七柴油机烟度检测 (17) 9.实验八汽车空调的检测 (18)
实验一 汽车检测站见习 实验目的与要求： 了解汽车检测站的类型，工艺布局和检测线的工位布置和设备配备；了解汽车检测站的检测容和检测工艺流程；熟悉汽车检测站各个检测工位的检测项目；了解车辆检测员的岗位责任；掌握汽车检测的相关标准与法规，掌握汽车安全环保检测线和综合检测线的工位布局。 实验容： 参观汽车检测站； 学习汽车检测的相关标准与法规。 实验步骤： 1.按步骤观察汽车检测站的布局、各工位、检测设备； 2.学习汽车检测相关标准法规。 思考题： 1、简述汽车检测站的车辆检测流程。 实验二 发动机功率检测 实验目的： 通过实验理解和掌握无负荷测工原理；熟悉无负荷测工设备或发动机综合分析仪的使用；掌握发动机整机功率和单缸功率的检测方法；能正确分析发动机功率偏低的原因。 实验仪器设备： 1、汽油发动机或汽油车； 2、发动机无负荷测功仪或发动机综合测试仪； 3、车用启动电源、工具。 实验容： 无负荷加速测量发动机在规定转速围的加速时间或瞬时的角加速度。 实验要求： 1、掌握无负荷加速测功的原理、方法和测功步骤；初步掌握无负荷测功实验的操作步骤。 2、根据无负荷测功的检测结果，对发动机的动力性能做出判断。 3、了解测量条件、实验操作方法、发动机的技术状况、发动机油电路的调整等因素对测量结果的影响。 实验准备：
土木工程专业 城市地下空间工程方向毕业设计任务书 中南林业科技大学土木工程与力学学院 二0一四年三月
××地铁车站初步设计 一、毕业设计目的 毕业设计是按教学计划完成理论教学和相关实践教学之后的综合性教学，是对专业方向教学的继续深化和拓宽，是培养学生工程实践能力的重要教学阶段，其目的在于全面培养、训练学生运用已学的专业基本理论、基本知识、基本技能，进行本专业工程设计或科学研究的综合素质。 二、毕业设计基本要求 1、按设计课题的要求，独立完成设计任务，做出不同的设计方案，交出各自的成果。 2、认真设计、准确计算、细致绘图、文字表达确切流畅。 3、树立科学态度，注重钻研精神、独立工作能力的培养。 4、严格按照有关文件要求进行毕业设计管理，努力提高毕业设计质量。 5、图纸绘制要求：全部采用A3图纸(可加长)；计算机出图必须有3张；图纸布局要协调，要紧凑而不拥挤；线条粗细要正确，位置要准确； 6、注重资料的收集、分析和整理工作，设计完成后，设计成果应按如下要求装订成册：（1）《毕业设计计算书》A4一份；（2）《毕业设计图纸》A4一份。 7、图纸装订顺序：封面，目录，设计总说明，设计图纸、表格。 8、设计计算书装订顺序：封面、目录、中英文摘要、设计总说明、设计计算的全部内容、致谢（300字左右）。 三、设计任务与要求 （一）、设计资料 1、车站地质勘察报告 2、预测客流(见附表) 3、车辆外形尺寸：A型车或B型车。 4、车辆编组：设计时采用远期列车6辆编组。 5、防水等级：一级；二次衬砌混凝土抗渗等级不小于S6。 6、主要技术标准：执行《地铁设计规范》（GB50157-2003）的有关技术标
实验1 整车性能台架实验 1.1 实验目的与要求 1.1.1 实验目的 通过该实验的动手操作，要求学生掌握汽车整车台架实验的主要内容，熟悉汽车 台架测量部分评价指标的方法，并加深对汽车评价参数的理解。 1.1.2 实验要求 1）掌握汽车台架实验的方法和原理； 2）掌握相关设备的操作，了解其主要功用及构造； 3）对所得测数据进行分析，判断； 4) 撰写实验报告。 1.2 实验场地与设备： 1.2.1 场地 测量实验室一间 1.2.2 设备： 1）底盘测功机； 2）实验车一辆； 3）冷却风扇。 1.3 测功机构造与工作原理 1.3.1 构造 汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引 导系统等构成。普通型道路模拟系统如图 l所示。 1.3.2 工作原理 由电涡流测功机结构图可知，感应子主要由旋转部分和摆动部分（电枢和励磁线圈）组成。转子轴上的感应子形状犹如齿轮，与转子同轴装有一个直流励磁线圈。当励磁线圈组通以直流电流时，其周围便有磁场存在，那么围绕励磁组就产生一闭合磁通。很明显，位于绕组左侧的感应子具有一个极性，右侧具有相反的极性。旋转时，由于磁密值
的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢摆动，通过电枢上的力臂，将制动力传给测量装置。 转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘，将转速信号转换成电信号输出。 1.4.1 实验内容与步骤 1.4.1 实验条件 环境温度：0-40°C；环境相对湿度小于85%；大气压力80-10kpa 1.4.2 实验车辆载荷 除有特殊规定外，轿车为规定乘员数的一半（取整数） 1.4.3 试验车辆应预热至正常工作温度，轮胎气压应符合汽车制造厂规定，左右轮胎 花纹应一致； 1.4.4 底盘测功机应进行预热； 1.4.5 记录环境温度等相关数据； 1.4.6 测量汽车各档位中车速和驱动力。 1.4.7 测量汽车各档位中车速与功率的数值 1.4.8 测量汽车某档位的外特性与部分负荷特性中功率与转矩的数值。 1.5 实验注意事项 1.5.1 每次实验前必须详细预习实验指导书，明了实验目的、原理方法及操作步骤；
城市轨道交通工程课程设计 地铁车站平面设计任务书 2009.05
1目的 通过本次设计，使学生对城市地铁车站的相关知识有更深的了解；使学生熟悉地铁车站设计的步骤及方法；培养学生处理实际工程问题的能力。 2 概述 2.1 车站设计依据 国家标准《地下铁道设计规范》、《城市快速轨道交通工程项目建设标准（试行本）》、《西安地铁二号线工程可行性分析》等。 2.2站址环境 选择一:南门站是西安地铁二号线的一个站点，位于明城墙的南门附近，呈南北走向。 由于该站位于西安市中心区，且靠近城门，因此，附近地面交通量非常大，交通比较拥挤，建筑物也比较密集。 站点附近的主要道路包括：南大街、粉巷、东木头市、书院门、顺城南巷、环城南路和长安北路等。南北方向的南大街有6条机动车道，左右各有一条公交专用道、非机动车道，其道路交通负荷已接近饱和。周围以商业和居住用地为主. 站中心的坐标是YAK14+110。 规划路 已有道路 图4-18南门站附近道路分布示意图 选择二:作为西安地铁二号线站点之一的南稍门站，位于长安路与友谊路交叉的十字路口，南北走向。其周围的道路网以基本形成，站点附近的道路有：红会路、朱雀路、文艺南路、文艺北路、友谊东路，友谊西路等，站点附近只有少数规划路网，并以支路为主。站点附近的道路中，长安北路饱和度为0.94，友谊东路的饱和度为0.82，友谊西路饱和度为0.8，朱雀大街饱和度为0.94，道路接近饱和或较为拥挤。站点周围以商业和居住用地为主。 站点中心坐标（有效站台中心里程）是YAK15+269。 水 水 水 水水水水 水 水 水 水水水水 水水水水 水 水 水 水 水 水 水 水水水水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水 水水水水 水水水 水 水 水 水 水 水 水 水 水 水 水水水 水 水 水 水水水水水水 图4-19 南稍门站附近道路分布示意图 选择三:小寨站位于长安南路与小寨路相交的十字路口,路口东北侧为单.多层面门房;西北
车辆道路模拟试验系统 随着我国汽车工业的迅猛发展，尤其是我国加入WTO后，伴随着新的《汽车产业发展政策》以及《缺陷汽车产品召回管理规定》的出台，汽车工业面临着新的机遇和挑战，努力提高汽车整车质量和加快新车型的研发速度是汽车工业的唯一出路，这不仅对汽车工业提出了更高的要求，同时也对试验设备制造业提出了新的课题，如何更加逼真的模拟道路试验并缩短试验时间以缩短新车型的研发周期成了汽车工业和试验设备制造业的共同追求。 1．道路模拟试验的发展和回顾 从1886年世界第一辆真正意义的汽车诞生以来，汽车工业走过了一百多年的发展历程。汽车的诞生彻底改变了人民的生活，同时对汽车也提出了新的要求：行驶寿命、行驶安全等等，如何更好的提高汽车的行驶寿命，同时又要降低成本成了汽车研发工程师的追求，于是提出了全历程的道路试验——试车场跑道跑车试验，通过试验为汽车研发工程师提供了宝贵的设计更改依据，但随着汽车工业的进一步发展，汽车工业的竞争日趋激烈要求汽车制造商必须更快的推出新一代的车型，才能保证在激烈的市场竞争中立于不败之地，于是到了20世纪60年代出现了室内台架模拟试验。 1.1简单路面模拟 道路试验经历了漫长的发展历程，即使到了今天在汽车工业发展相对落后的中国仍在使用这种方法，这种方法存在着先天的缺点：试验结果受天气以及驾乘人员等因素的影响较大，试验结果的精度以及重复性较差，试验周期长。到了20世纪60年代，汽车的设计和试验随着电液伺服闭环技术的日趋成熟逐渐由静态力学试验模式发展到动态特性的研究，1962年美国通用汽车公司凯迪拉克轿车部提出了委托美国MTS公司设计制造一台汽车道路模拟机的计划，经过双方密切合作于1965年制造完毕并投入使用，这就是世界上第一台汽车道路模拟机。其输入信号是这样获得的：对安装在车身上的加速度传感器测得的加速度信号进行两次积分获得车身对路面的绝对位移，通过安装在车身两侧的测试轮测量测试轮与汽车车身的相对位移，二者的差就是路面高程在时间历程上的波形，即汽车道路模拟机的输入信号，但这种方法存在其很大的缺点：轮胎的包容性未能被模拟；存在轨迹误差。 1.2 有效路面模拟 为了克服简单路面模拟技术试验技术上的缺点：汽车试验技术工程师经过分析和研究，提出了有效路面模拟技术，其原理是：将汽车看作是由轮胎包容特性的车轮悬上和悬下串联组成的二自由度系统，其运动的微分方程如下： K T（Z RE-Z W）+C T（Z RE-Z W）+M W Z W+F S=0 (1)
汽车电子技术实验指导书..
————————————————————————————————作者：————————————————————————————————日期：
汽车电子技术实验指导书 姓名 班级 学号 西南交通大学机械工程学院 车辆热能动力机械实验中心 2015年10月
实验一交流发电机拆装及主要零部件故障检测诊断实验 一．实验目的 1．通过拆装实验使学生了解交流发电机的结构，加深对发电机工作原理的理解； 2．熟悉交流发电机检查的项目、步骤和方法。 二．实验设备 发电机、万用表、拆装工具等 三．实验内容和步骤 （一）交流发电机的拆装 1．交流发电机的解体 A．拆除带轮紧固螺母，取下带轮、风扇和转子轴上的半圆键； B．拆除电刷盖板紧固螺母，取出电刷弹簧与电刷； C．拆除后轴承盖，将转子轴紧固螺母拆除； D．拆除前后端盖的联接螺栓，并用木质或橡皮手锤轻击前后端盖，使前后端盖分离，在分离前后端盖时，定子应随后端盖一起，以免拆断定子绕组引出端线，转子也即可拆下； E．从后端盖上拆下定子绕组端头，使定子总成与后端盖分离； F．松开后端盖上紧固硅整流元件板的螺母，拆下硅整流元件板； G．解体后，观察定子、转子内部结构以及后端盖元件板晶体管的固定、绝缘情况。 JF11型发电机有两块整流元件板，即正元件板和负元件板。负元件板上二极管外壳的极性是负极，引出线是正极。正元件板上二极管外壳的极性是正极，引出线是负极。 2．交流发电机的装配 按上述相反顺序装配交流发电机，最后装复电刷总成。 注意：前后端盖的孔应对齐，以保证在汽车上的定位。 （二）交流发电机的不解体检查 用万用表（R×1档）分别测量各接线柱之间的电阻，与表1电阻值作比较，再对故障程度进行分析判断。 表1.1 交流发电机各接线端子之间的电阻值正常值(Ω) “F”与“-”“+”与“-”“+”与“F” 正向反向正向反向JF11、JF13 JF15、JF21 5~6 40~50 >1000 50~60 >1000 JF12、JF22 JF23、JF25 19.5~21 40~50 >1000 60~70 >1000 故障现象及原因①阻值为∞，则磁场绕组 断路； ②阻值小于标准值，则磁 场绕组短路； ③阻值大于标准值，则电 刷与滑环接触不良； ④阻值为零，则“F”端 子搭铁或两只滑环短路。 ①正向电阻小于标准值， 则二极管短路； ②正反向电阻均为零，则 “+”端子搭铁或正负极 管至少各有一只短路； ③正向电阻大于标准值， 则二极管断路。 ①正向电阻小于标准值， 则二极管短路； ②正反向阻值均等于“F” 与“-”端子间的标准值， 则“+”端子搭铁或正负 极管各有一只短路； ③正向电阻为∞，则磁场 绕组断路。 （三）交流发电机零部件检查 对于交流发电机的定子和转子线圈来说，最容易发生的故障现象是线圈断路、短路和搭铁。1．转子
