《液压与气压传动》课程设计任务书3
授课班号专业年级指导教师学号姓名
1.课程设计题目3
一台专用铣床，铣头驱动电机的功率为7.5KW，铣刀直径为150mm，转速为300r/min，工作台重量为4*103N，工件和夹具最大重量为1.8*103N，试设计此专用铣床液压系统。
2.课程设计的目的和要求
通过设计液压传动系统，使学生获得独立设计能力，分析思考能力，全面了解液压系统的组成原理。明确系统设计要求；分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。
3.课程设计内容和教师参数（各人所取参数应有不同）
工作台行程为500mm（快进300mm，工进150mm），快进速度为5m/min，工进速度为50~800mm/min，往返加速、减速时间为0.1s，工作台用平导轨，静摩擦系数f j=0.2，动摩擦系数
f d=0.1。
4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等）
●章宏甲《液压传动》机械工业出版社 2006.1
●章宏甲《液压与气压传动》机械工业出版社 2005.4
●黎启柏《液压元件手册》冶金工业出版社 2002.8
●榆次液压有限公司《榆次液压产品》 2002.3
课程设计任务
明确系统设计要求；分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。
5.1设计说明书（或报告）
分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。
5.2技术附件（图纸、源程序、测量记录、硬件制作）
5.3图样、字数要求
系统图一张（3号图），设计说明书一份（2000~3000字）。
4.设计方式
手工
5.设计地点、指导答疑时间
待定
9.备注
目录
一、设计任务书
二、负载工况分析
1.工作负载
2.摩擦阻力
3.惯性负荷
三、负载图和速度图
四、确定液压缸参数
1.液压缸的工作压力
2.液压缸尺寸计算
3.液压缸各工作阶段的压力、流量和功率计算
4.绘制液压缸的工况图
五、拟定液压系统图
1.选择液压基本回路
2.组成系统图
六、选择液压元件
1.确定液压泵的容量及电机功率
2.控制阀的选择
3.确定油管直径
4.确定油箱容积
七、液压系统的性能验算
1.液压系统的压力损失计算
2.液压系统的热量温升计算
附：液压系统图
第二章工作状况分析
1.工作负载
F l=4000 N
2.摩擦阻力
静摩擦阻力
F fj=f j(G1+G2)=0.2×(1900+200) N=420 N
动摩擦阻力
F fd=f d(G1+G2)=0.1×(1900+200) N=210 N
G1-工作台重量
G2-工件和夹具最大重量
3.惯性负荷
F m=（1900+200）×5/0.1×50 N
=2100 N
4．负载图和速度图
取液压缸的机械效率η=0.9，计算液压缸各工作阶段的负载情况启动：F=F fj=420 N
F‵=F/η=420/0.9 N=467 N
加速：F=F fd+F g=2392 N
F‵=F/η=2392/0.9=2658 N
快进：F=F fd=210N
F‵=F/η=210/0.9=234 N
工进：F=F fd+F w=4410 N
F‵=F/η=4410/0.9=4900 N
快退：F=F fd=210 N
F‵=F/η=210/0.9=234 N
液压缸各阶段负载情况
根据工况负载F及行程S，绘制负载图：
根据快进速度ν1、工进速度v2和行程S，绘制速度图：
5.确定液压缸参数
（1）.液压缸的工作压力
根据负载并查表，初选工作压力
P1=2MPa
(2).计算液压缸尺寸
鉴于动力滑台要求快进、快退速度相等，可选用单杆式差动液压缸。无杆腔工作面积A1，有杆腔工作面积A2，
且A1=2A2，即活塞杆直径d与缸筒直径D呈d=0.707D的关系。
回油路上背压P2取0.8MPa
油路压力损失△P取0.5MPa
A1=F/(P1-P2/2)=4584×10-6/(2-0.8/2)m2=2.865×10-3m2
D= /)1
4(A=0.0607m
d=0.707D=45mm
按GB/T2348-2001将直径元整成就进标准值
D=63mm
d=45mm
液压缸两腔的实际有效面积为：
A1=πD2/4=3115.67mm2
A2=π(D2-d2)/4=1526.04mm2
根据上述D与d的值，可估算液压缸在各个工作阶段中的压力
(3).液压缸各工作阶段的压力、流量和功率计算
第三章液压系统原理图的拟定
根据铣床的设计任务和工况分析，该机床对调整范围、低速稳定性有一定的要求，因此速度控制是该机床要解决的主要问题，速度的换接、稳定性和调节是该机床液压系统设计的核心。
3.1根据要求设计回路
3.2 回路的特点：
（1）速度变化大，采用变量泵供油；
（2）为提高快速性，采用差动连接；
（3）工进速度有调速阀调定；
（4）铣床加工零件是没有顺铣逆铣两种工作状态，宜选用回油路调速阀调速回路；
（5）行程控制方式。由于一帮的铣床对重点位置的定位精度要求不高，选用普通的电器开关与死挡铁的控制方式；
（6）压力继电器保证顺序动作。
3.3 液压系统原理图
将上述苏选定的液压基本特点组合成液压系统，并根据所需做必要的调整，最后画出液压系统原理图
第四章元件的计算和选择
4.1 确定液压泵的规格和电动机的功率
（1）液压泵工作压力的计算
油路压力损失△P=0.5MPa，回油路泄露系数取 1.1，则液压泵的最高工作压力为：
p B=p1+△p=1.96+0.5=2.46Mpa
（2）液压泵的流量计算
液压缸的最大流量为7.948
取泄露系数K=1.2，则q
p
为9.5376
工进是流量为0.18312L/min
考虑到流量调速系统中溢流阀的性能特点，尚需加上溢流阀稳定工作的最小溢流量。一般去为3L/min，所以流量泵的流量为
3.2L/min。
（3）流量泵的校验
根据上述计算数据查泵的产品目录,选用YBX-16定量式叶片泵
由上述表明，最大功率出现在快退阶段，液压
泵总效率η＝0.70,则电动机功率为：
P=
ηQ
p⨯= 0.33kW
根据此数据按机械手册电动机产品样本，查阅电动
机产品样本选取Y801-4型三相异步电动机，其额定
功率P=0.55Kw,额定转速n=1390r/min。
4.2液压阀和液压辅件的选择
根据系统的最高工作压力和通过各阀的最大实际流量，查机械设计手册选出各阀的规格并列明细表如下：
4.3确定管道尺寸
（1）可参考所选的液压元件的接口尺寸来确定； （2）也可接管内需用流速进行计算。
本例主油路差动时，因流入液压缸的流量为1.961，所以管道流量按1.961p q =1.961⨯19.7=38.36L/min 计算，取压油管的流速V=3m/s,
0.01653m=16.53mm
取内径d=18mm 管道，吸油管速度为1m/s ，通过流量19.7L/min ，
则
=0.020446=20.45mm
取内径d=22mm 管道。
第五章 液压系统性能的校验
5.1系统的效率验算
压力损失，因为太繁琐略去。
5.2 系统发热和温升的验算
工进在整个工作循环过程中所占的时间几乎占据整个工作循环周期，所以系统发热和油液温升可用工进时的情况来计算。 工进时液压缸的有效功率为
P O =Fv=60
108.047203⨯⨯ kW=0.063Kw 液压泵的输入总功率
Pi=33
6
1075.010*******.2⨯⨯⨯⨯-=0.32Kw 由此得液压系统的发热量
Hi=Pi-Po=(0.32-0.063)Kw=0.257kW 油液温升的近似值
《液压与气压传动》课程设计任务书3 授课班号专业年级指导教师学号姓名 1.课程设计题目3 一台专用铣床，铣头驱动电机的功率为7.5KW，铣刀直径为150mm，转速为300r/min，工作台重量为4*103N，工件和夹具最大重量为1.8*103N，试设计此专用铣床液压系统。 2.课程设计的目的和要求 通过设计液压传动系统，使学生获得独立设计能力，分析思考能力，全面了解液压系统的组成原理。明确系统设计要求；分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。 3.课程设计内容和教师参数（各人所取参数应有不同） 工作台行程为500mm（快进300mm，工进150mm），快进速度为5m/min，工进速度为50~800mm/min，往返加速、减速时间为0.1s，工作台用平导轨，静摩擦系数f j=0.2，动摩擦系数 f d=0.1。 4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等） ●章宏甲《液压传动》机械工业出版社 2006.1 ●章宏甲《液压与气压传动》机械工业出版社 2005.4 ●黎启柏《液压元件手册》冶金工业出版社 2002.8 ●榆次液压有限公司《榆次液压产品》 2002.3 课程设计任务 明确系统设计要求；分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。 5.1设计说明书（或报告） 分析工况确定主要参数；拟订液压系统草图；选择液压元件；验算系统性能。 5.2技术附件（图纸、源程序、测量记录、硬件制作） 5.3图样、字数要求
系统图一张（3号图），设计说明书一份（2000~3000字）。 4.设计方式 手工 5.设计地点、指导答疑时间 待定 9.备注
专用铣床液压系统设计课程设计 引言： 随着工业技术的发展，液压系统在机械设备中的应用越来越广泛。在专用铣床中，液压系统的设计对于提高机械设备的性能和工作效率起着至关重要的作用。本文将以专用铣床液压系统设计为主题，探讨液压系统的设计原则、组成部分以及设计过程。 一、液压系统设计原则 1. 功能需求：根据专用铣床的工作需求确定液压系统的功能，包括工作压力、流量、速度等参数。 2. 安全性：设计时需考虑液压系统的安全性，确保系统能够稳定运行，避免发生泄漏、爆炸等危险。 3. 可靠性：设计时需考虑液压系统的可靠性，选择高品质、耐用的液压元件，确保系统长时间稳定运行。 4. 经济性：设计时需考虑液压系统的成本，合理选择液压元件和控制装置，使系统具有较高的性价比。 二、液压系统组成部分 1. 液压泵：负责将机械能转化为液压能，提供给液压系统所需的压力和流量。 2. 液压缸：负责将液压能转化为机械能，实现对工作件的加工和运动控制。
3. 液压阀：用于控制液压系统的压力、流量和方向等参数。 4. 油箱：贮存液压油，保证液压系统的正常运行。 5. 滤清器：用于过滤液压油中的杂质和污染物，保护液压系统的元件。 6. 液压管路：将液压能传输到不同的液压元件中。 7. 液压控制装置：包括液压控制阀、传感器等，用于控制和监测液压系统的工作状态。 三、液压系统设计过程 1. 确定工作需求：根据专用铣床的加工要求和工作条件，确定液压系统的工作压力、流量和速度等参数。 2. 选择液压元件：根据工作需求选择合适的液压泵、液压缸、液压阀等液压元件，确保其性能和质量符合要求。 3. 设计液压管路：根据专用铣床的结构和工作方式，设计合理的液压管路，确保液压能够传输到各个液压元件中，并满足工作需求。 4. 安全措施：在设计过程中，需考虑液压系统的安全性，采取相应的安全措施，如设置泄压阀、安装压力传感器等。 5. 控制系统设计：根据专用铣床的工作要求，设计液压控制系统，包括液压控制阀、传感器等，实现对液压系统的精确控制。 6. 系统调试与优化：完成液压系统的设计后，进行系统调试和优化，确保系统能够稳定运行，并满足工作需求。 结论：
目录 1 前言 (1) 2 设计技术要求及参数 (1) 3 确定执行元件 (1) 4 系统工况分析 (1) 4.1动力分析 (1) 4.2运动分析 (3) 5 计算液压系统主要参数并编制工况图 (3) 5.1预选系统设计压力 (3) 5.2计算液压缸主要结构尺寸 (3) 5.3编制液压缸的工况图 (4) 6 制定液压回路的方案，拟定液压系统原理图 (7) 6.1制订液压回路方案 (7) 6.2拟定液压系统图 (8) 7 计算并选择液压元件 (9) 7.1液压泵的计算与选定 (9) 7.2电机的选定 (10) 7.3液压控制阀和液压辅助原件的选定 (11) 8 验算 (11) 8.1液压系统的效率 (11) 8.2液压系统的温升 (11) 设计总结 (13) 参考文献 (14)
专用铣床工作台液压系统设计 1 前言 作为一种高效率的专用铣床，在日常生活中，广泛在大批量机械加工生产中应用。本次课程设计是以专用铣床工作台液压系统为例，介绍该组合机床液压系统的设计方法及设计步骤，其中包括工作台液压系统的工况分析、主要参数确定、液压系统原理图的拟定、液压元件的选择以及系统性能验算等。 ?液压传动?课程设计是整个教学过程中最后一个综合性教学环节，通过课程设计可以让我们了解液压传动系统设计的基本方法和设计要求，提高我们运用所学理论知识解决具体工程技术问题的能力。能根据设计任务要求，按照正确的设计步骤，拟定出液压系统。 2 设计技术要求及参数 一台专用铣床的工作台拟采用单杆液压缸驱动。已知条件如下：铣刀驱动电机功率为P=7.5KW，铣刀直径为De=120mm，转速n=350r/min。工作台质量m1=400kg，工件及夹具最大质量为m2=150kg。工作总行程为Lz=400mm，其中工进行程为Lg=100mm。快进和快退速度均为vk=4.5m/min，工进速度范围为vg=60~1000mm/min，往复运动时加、减速时间均为Δt=0.05s。工作台水平放置，导轨静摩擦系数为μs=0.2，动摩擦系数为μd=0.1,以下为该铣床工作台进给运动的半自动液压系统设计。 3 确定执行元件 液压系统的动力原件是定量叶片泵，执行元件确定为液压缸（主要运动是往复直线运动）。 4 系统工况分析 4.1动力分析 铣床工作台液压缸在快进阶段，启动时的外负载是导轨静摩擦阻力；加速的外负载是导轨动摩擦阻力和惯性力；恒速时是动摩擦阻力；在快退阶段的外负载是动摩擦阻力，由图3-4可知：
专用铣床液压系统设计课程设计 专用铣床液压系统设计课程设计 一、引言 在现代机械加工领域，铣床是一种常用的机床设备。为了提高铣床的 运行效率和精度，液压系统被广泛应用于铣床中。本课程设计旨在通 过对专用铣床液压系统的设计，使学生掌握液压系统的原理和设计方法。 二、液压系统基础知识 1. 液压系统概述 液压系统是利用流体传递能量的一种动力传动系统。它由液压泵、执 行元件、控制元件和辅助元件等组成。 2. 液压传动基本原理 液体在容器中形成封闭的流体传递介质，通过液压泵产生的高压油将 能量传递到执行元件上，从而实现工作机构的运动。 3. 液压执行元件 常见的液压执行元件包括油缸、马达和阀门等。油缸通过受力面积差 异实现线性运动，马达则通过转子与定子之间的摩擦力实现旋转运动。
三、专用铣床液压系统设计 1. 设计目标 专用铣床液压系统的设计目标是实现铣床的高效率、高精度和安全稳 定的运行。 2. 系统组成 专用铣床液压系统主要由液压泵、油缸、控制阀和辅助元件等组成。 液压泵负责产生高压油，油缸负责驱动工作台进行运动，控制阀则用 于控制油液的流向和压力。 3. 液压系统参数选择 根据铣床的工作要求和性能指标，选择合适的液压元件参数。包括液 压泵的流量、工作台的移动速度和承载能力等。 4. 液压系统布局设计 根据铣床结构和工作台运动方式，合理布局液压元件。保证油路畅通，减小能量损失和泄漏。 5. 液压系统控制策略设计 根据铣床的工作过程，确定合理的控制策略。可以采用手动控制或自 动控制方式，实现对工作台运动的精确控制。
6. 液压系统安全保护设计 在液压系统中添加安全保护装置，如过载保护阀、压力传感器和液压缸的行程限位装置等，以确保铣床的安全运行。 四、课程设计步骤 1. 确定课程设计内容和目标 明确课程设计的具体内容和目标，包括液压系统的基本原理、专用铣床液压系统的设计要求等。 2. 学习液压系统基础知识 学生需要通过自学或教师讲解等方式，掌握液压系统的基本原理、执行元件和控制元件等知识。 3. 分组进行液压系统设计 将学生分成小组，每个小组负责设计一个专用铣床液压系统。根据实际情况，可以提供具体的铣床参数和要求。 4. 进行液压系统设计 学生根据已学习的知识和所给定的参数要求，进行液压系统设计。包括选择合适的元件参数、布局设计、控制策略设计和安全保护装置设计等。 5. 撰写课程设计报告
专用铣床液压系统设计课程设计 一、引言 随着工业技术的不断进步，液压系统在机械设备中的应用越来越广泛。专用铣床是一种常见的机械设备，其液压系统是确保其正常运行的重要组成部分。本课程设计将对专用铣床液压系统进行设计，以确保其在工作过程中具有稳定、高效的性能。 二、液压系统设计原理 液压系统是通过液体传递能量来实现机械运动的系统。在专用铣床中，液压系统主要用于控制铣刀的进给、主轴的转速和位置，以及工作台的移动等。液压系统的设计需要考虑以下几个方面： 1. 工作压力：根据铣床的工作需求和液压元件的承载能力，确定液压系统的工作压力。通常，专用铣床的工作压力在10-20MPa之间。 2. 流量需求：根据铣床的工作速度和移动距离，确定液压系统的流量需求。流量的大小直接影响液压系统的响应速度和工作效率。 3. 液压元件的选择：根据液压系统的工作压力和流量需求，选择适当的液压元件，如液压泵、液压阀、液压缸等。液压元件的选择要考虑其工作性能、可靠性和维护成本等因素。 4. 液压系统的控制方式：根据铣床的工作需求，确定液压系统的控
制方式。常见的控制方式有手动控制、自动控制和数控控制等。 三、液压系统设计步骤 1. 确定系统要求：根据专用铣床的工作特点和要求，明确液压系统的工作压力、流量需求和控制方式等。 2. 选择液压元件：根据系统要求，选择合适的液压元件。液压泵的选择要考虑其流量和压力特性；液压阀的选择要考虑其控制特性和可靠性；液压缸的选择要考虑其负载能力和运动特性等。 3. 绘制液压系统图：根据系统要求和液压元件的选择，绘制液压系统图。液压系统图应包括液压泵、液压阀、液压缸等液压元件的连接关系和管路布置。 4. 计算液压系统参数：根据系统要求和液压元件的特性，计算液压系统的参数，如泵的流量和压力、液压缸的负载和速度等。 5. 设计液压系统控制装置：根据系统要求和控制方式，设计液压系统的控制装置。控制装置可以采用手动操作、电气控制或计算机控制等方式。 6. 进行系统仿真和优化：利用液压系统仿真软件对设计的液压系统进行仿真分析，优化系统参数和控制策略，以提高系统的性能和可靠性。
液压课程设计-专用铣床的液压系统 液压课程设计专用铣床的液压系统 一、概述 本课程设计主要涉及液压系统的设计和操作，即专用液压铣床系统。铣床是一种机械 工具，广泛应用于机械制造和金属加工领域。它有三个运动轴，一个叫X轴，一个叫Y轴，一个叫Z轴，可以根据用户的需求加工各种特殊轨迹和各种复杂部件，最大限度地提高零 件精度和生产效率。由于专用液压铣床系统高效可靠，易于操作和维护，以及体积小巧， 因此在工业场景中越来越多地使用。 二、特点 1. 复杂可靠：液压系统有多种部件组成，由油泵、液压缸、液压回路、液压控制器 及元件等构成，系统不同元件之间能够发生相互协同作用，实现高可靠的操作。 2. 精确控制：凭借特殊的液压控制器，可以根据用户的实际需要，智能控制液压系 统的各部件，实现高精度的控制，保证加工准确。 3. 高度集成：相比于传统的控制结构，液压系统的优势在于所有液压部件能够直接 安装在液压床头上，易于安装，降低了空间损耗，降低了系统重量，提高系统效率。 1. 系统分析：专用液压铣床的液压系统的设计可以广泛应用于工业领域。因此，在 进行设计之前，应对系统进行充分分析，确定系统的工作压力、移动速度等参数，以选择 合适的液压元件。 2. 元件选择：为了使液压系统能够正常工作，还需要正确选择元件，包括液压缸、 液控开关、油泵等，确保系统能够满足用户的使用需求。 3. 线路布置：完成全部组件的选择之后，即可开始绘制液压系统的线路图，此过程 要根据系统的实际运行情况和特性进行计算，建立完善的液压系统回路结构。 四、总结 本课程设计论述了专用液压铣床的液压系统的设计，介绍了系统的特点和设计步骤。 可见，正确的液压系统设计对于专用液压铣床的使用有很大的帮助，其声明能够保证系统 的高效性、稳定性、可靠性和安全性，提高加工效率并确保零件精度。
专用铣床液压系统设计 1. 引言 专用铣床液压系统是用于驱动铣床运行的一种重要设备。 本文将介绍专用铣床液压系统的设计要点，包括系统组成、液压元件选型、系统工作原理以及常见问题与解决方法等。 2. 系统组成 专用铣床液压系统主要由以下组成部分构成： 2.1 液压泵 液压泵是专用铣床液压系统的动力源，负责将液体压力转 化为机械能。选用合适的液压泵非常重要，常见的有齿轮泵、柱塞泵等。在选择液压泵时需要考虑系统的流量和工作压力等参数。 2.2 液压缸 液压缸是将液体能转化为机械能的装置，主要用于控制铣 床的运动。液压缸的选型要考虑铣床的负荷和工作速度等因素。
2.3 液压控制阀 液压控制阀用于控制液压系统的流量和压力。常见的液压控制阀有单向阀、溢流阀、调速阀等。 2.4 液压油箱 液压油箱用于储存液压油，并通过油泵将液压油输送到各个液压元件中。在设计液压油箱时要考虑油箱容量和散热等问题。 3. 液压元件选型 在进行液压元件选型时，需要综合考虑多个因素，包括： •工作压力：根据铣床的工作压力确定液压元件的额定压力，以保证系统的可靠性。 •流量要求：根据液压缸的工作速度和液压泵的流量来选取合适的液压元件。 •耐用性：选择质量可靠、寿命长的液压元件，以降低维护频率和成本。
4. 系统工作原理 专用铣床液压系统的工作原理如下： 1.液压泵将液压油从油箱中抽取，并通过管道输送至 液压缸。 2.通过液压控制阀控制油流的进出和流量。 3.液压缸接收到液压油后，将液体能转换为机械能， 从而驱动铣床的运动。 4.液压油流返回油箱，经过过滤、冷却等处理后再次 使用。 5. 常见问题与解决方法 在专用铣床液压系统的设计和使用过程中，可能会遇到以下常见问题： •液压系统压力过高：可以通过增大油泵的容量或调整液压控制阀来解决。 •液压缸行程不稳定：可以调整液压控制阀的流量控制或检查液压缸的密封情况。
液压传动课程设计设计---液压专用铣床的液压系统 目前，液压技术广泛应用于生产高精度的金属组件，如汽车零件、机械工程零部件等。液压专用铣床是液压系统的重要组成部分，能够实现传动驱动和控制。本文旨在设计一种 用于液压铣床的液压系统。 一、系统结构 液压系统包括液压泵、液压调节器、启动装置、液压马达、液压电磁换向阀、油路调 节装置、减压器、负荷检测系统等（图1）。液压泵、液压调节器和启动装置组成液压源，提供泵腔内的高压油。液压马达采用无丝螺母的逆止马达，可提供良好的控制和机械参数。液压电磁换向阀用来控制马达的转轴力矩，改变其偏差方向，便于高效操作。油路调节装 置用于控制油路，可以连接到多个液压系统组件，并可以根据需要添加和减少油路组件， 实现油路自动控制。减压器的功能是将泵腔内的高压油转换为中高压，并通过控制阀门精 确控制压力。最后，负荷检测系统用于实时检测液压铣床的负荷，以保证减压器的工作和 液压马达的正常运行。  图1 液压铣床液压系统结构 二、系统运行原理 1、液压泵工作原理 液压泵作为流体液压系统的源头，负责将电能变换成液压能量。运转过程中，它将泵 腔内的液体空化，通过活塞的往复运动以及叶片的旋转将低压液体输送至泵腔内，释放对 应的流体能量，形成高压油流，从而起到推动作用。 液压调节器是液压系统的重要组件，主要实现液压系统的振动消除和液压换向，使液 压装置能够快速、精准响应信号，从而实现高精度操作。液压调节器由精密制成的磁性控 制阀和密封件组成，能够有效控制液压压力和方向，从而保证液压马达的精准操作。 液压马达是液压传动系统中的主要组件，它将液压能量转换成机械能量，支持传动装 置实现高精度操作。液压马达采用石墨制成的活塞和活塞杆及液压密封件，可以实现调节 马达的旋转，同时支撑机械装置的操作。 三、系统安装要求 液压系统必须按照规范安装安装，以保证系统的正常运行。安装前，应先检查各个组 件在安装过程中是否正常，检查无误后再进行安装。安装时，各个组件的安装位置应有较
液压传动课程设计 题目名称专用铣床的液压系统设计 专业班级 学生姓名 学号 指导教师
机械与车辆工程系 二○一六年月日 目录 液压传动课程设计任务书................................................................................................................ - 4 -蚌埠学院本科课程设计评阅表........................................................................................................ - 5 -1 分析负载 ...................................................................................................................................... - 7 - 1.1 负载分析..................................................................................................................................... - 7 - 1.1.1 外负载...................................................................................................................................... - 7 - 1.1.2 惯性负载.................................................................................................................................. - 7 - 1.1.3 阻力负载.................................................................................................................................. - 7 - 2 确定执行元件主要参数 ............................................................................................................. - 8 - 3 设计液压系统方案和拟定液压系统原理图......................................................................... - 11 -3.1 设计液压系统方案.................................................................................................................. - 11 - 3.2 选择基本回路.......................................................................................................................... - 12 - 3.2.1 调速回路............................................................................................................................... - 12 - 3.2.2 换向回路和卸荷回路.......................................................................................................... - 12 - 3.2.3 快速运动回路 ...................................................................................................................... - 13 - 3.2. 4 压力控制回路 ...................................................................................................................... - 13 - 3.3 将液压回路综合成液压系统................................................................................................. - 14 - 4 选择液压元件........................................................................................................................... - 1 5 -
铣床液压系统课程设计 铣床液压系统是铣床中重要的组成部分，涉及到整个铣削过程中各种运动和力的控制。在液压系统设计中，需要考虑到流量、压力、流速等多个因素，以确保系统的稳定和可靠性。本文将从液压系统的原理、构成和设计等多个方面，详细介绍铣床液压系统的课程设计。 一、液压系统原理 液压系统是利用液体在容器内传递压力和能量的一种系统，其基本原理是利用压力传递机构把压力加到工作介质上，达到控制、传动和执行各种机械运动的目的。液压系统由压力源、控制元件、执行元件和辅助元件组成，其中压力源提供压力和流量，控制元件调节压力和流量，执行元件完成动作任务，辅助元件保证系统正常运行。 二、液压系统构成 1. 压力源：液压泵是铣床液压系统的压力源，主要作用是将液体压力转换成机械能，并将其输送到系统中。 2. 控制元件：液压系统的控制元件包括阀门和油管等，其作用是控制液压系统的压力、流量、方向和速度等参数，以满足不同的加工要求。 3. 执行元件：铣床液压系统的执行元件主要包括液压缸和液压马达
等，其作用是控制铣床各个部位的运动，以完成铣削加工。 4. 辅助元件：辅助元件包括油箱、滤清器、冷却器等，它们的作用是保证液压系统的正常运行，保证系统中的液体干净、凉爽，从而延长系统的使用寿命。 三、液压系统设计 液压系统设计时需要考虑到多个因素，包括系统的压力、流量、功率、工作速度和工作环境等。其中，系统的压力和流量是设计中最关键的参数，需要根据铣床的加工要求和工件的特性来确定。 在设计中，需要注意以下几点： 1. 压力和流量：根据铣床的加工要求和工件的特性，确定系统的压力和流量，这是液压系统设计的关键环节。 2. 控制元件：选择合适的阀门和油管等控制元件，以确保系统的稳定性和可靠性。 3. 执行元件：选择合适的液压缸和液压马达等执行元件，以满足铣床加工要求。 4. 辅助元件：选择合适的油箱、滤清器和冷却器等辅助元件，保证液压系统的正常运行。

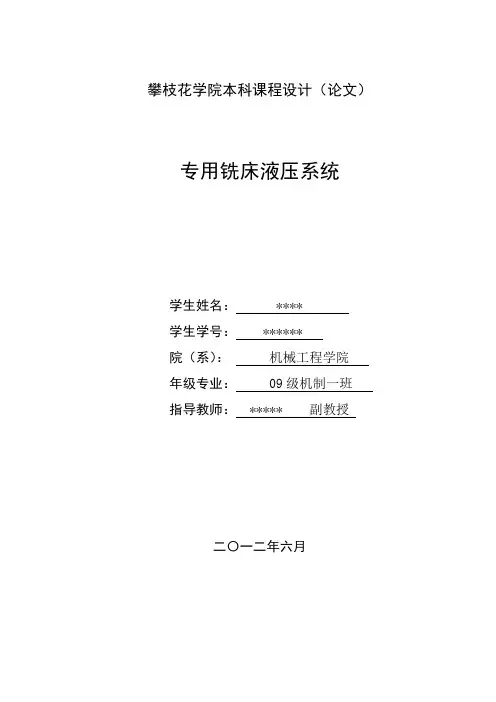

攀枝花学院本科学生课程设计任务书 注：任务书由指导教师填写。 课程设计（论文）指导教师成绩评定表
