课题：电压和电压表的使用（1 ）
课型：新授

学习目标 知识与技能： 通过水流的类比了解电压的概念，知道电压的单位及单位之间的换算，了
解身边的电压值（干电池和家庭电路的电压值）。
2. 知道电源的作用；
3. 使学生知道电压表的用途和符号；
4. 记住并理解电压表的使用规则。
过程与方法：
通过实验研究联电路的总电压等于各串联导体两端的电压之和；并联电路
各支路两端电压相等。
情感态度价值观：
1. 通过学生实验培养学生使用电学仪器的技能和良好习惯；
2. 通过对福特的简介，培养和教育学生为祖国的伟大复兴而刻苦专心的学
习精神。
教学重点 电压表的使用、串、并联电路的电压特点
教学难点 电压概念的建立、电压表的使用
教学方法 学生科学探究活动、讲解、媒体演示、演示实验
一、课前预习
1．电流表的使用注意事项
①检查电流表的指针是否对准 线，如有偏差，进行校正；
②电流表必须_____联在电路中，使电流从标有“0.6” 或“3”的 接线柱 （流入/流出），
从“－”接线柱 (流入/流出）；
③绝不允许把电流表直接连到 ；
④使被测电流不超出电流表 ；在已知电路中电流大小时，直接选择合适的量程；若不能
判断，则先试触_______(大/小）量程，然后进行选择。
2．串联、并联电路电流特点是什么？
串联电路中电流的特点表达式为： ，文字叙述为：

2


并联电路中电流的特点表达式为： ，文字叙述为：

3．了解常见电压值
一节干电池________ 一节蓄电池________

对人体的安全电压___________ 普通照明电路电压_______
二、课堂新授
一、电压：
1、电压与水压类比；
2、形成电流的条件：（1） （2） 。
3、身边的电压：

活动一：学习使用电压表
【合作探究】
（1）观察电压表的构造
（2）完成课本76页问题1、2、3；（填在课本上）

任务二、用电压表测电池、串联电池组两端的电压
【合作探究】
（1）取三节电池，用电压表测出每一节电池两端的电压。
（2）将三节电池串联起来，测出这个电池组两端的电压，将测出的电压值填入
表中。（表见课本P77页）
【任务解决】
得出结论，串联电池组的电压与各电池电压的关系
_____________ _____（写字母表达式）

任务三、探究串联、并联电路电压特点
3

【合作探究】
根据课本p78的要求，动手实验，
并根据实验数据总结结论.
1、串联电路电压特点：
实验电路图：

填表

2、并联电路电压特点：
实验电路图：

填表：

【任务解决】
⑴串联电路电压特点：_________________________________________
⑵并联电路电压特点:_______________________________________ _
应用升华

实验次数 L1两端电压U1 L2两端电压U2 电源电压 U总
1
2
3

实验次数 L1两端电压U1 L2两端电压U2 电源电压 U总
1
2
3
4

如图是甲乙丙三位同学利用电压表测量某灯泡两端电压的情形，请分析他们在电压表的使用上分别
存在什么问题。

甲： 乙：
丙：
三、课后巩固
1．完成下列单位换算：
① 5000V= kV=__ ____mV ② 22kV=_ __ V=__ ____mV
2．做实验时需要6V的电源，则要用 节干电池串联，或用3节蓄电池 联才行．
3．用电压表测电压时，在不能预先估计被测电压的情况下，可用 法来确定量程．使用这种方
法时应先从 量程进行．
4．电压表与电流表的用法有一定的区别：电压表在连入电路时应与被测电路 联；而电流表则应
与被测电路 联．电压表 （可以/不可以）直接与电源正负极相连，而电流表
（可以/不可以）直接与电源两相极相连．
5．电表的读数要做到“两看清”．请完成下
图中甲、乙两表的读数．
甲图：量程 ；分度值 ； 读
数 ．
乙图：量程 ；分度值 ； 读
数 ．

6．如图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏 D.只有电流表会被烧坏
5

7．关于电压表的使用，正确的是 （ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
8．一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压
值是 ( )
A．5V B．2.5V C．1.3V D．11.5V
9．在下图中，能测出灯L1两端电压的正确电路图是 ( )

五、课后反思

合集下载

苏科版九年级上册 物理 教案 13.4电压和电压表的使用

苏科版九年级上册 物理 教案 13.4电压和电压表的使用

三、拓展提升（以训练为主线，拓展新知，强化知识的应用）
1.组织学生阅读文本，巩固新知：
2.活动5：完成《随堂检测》
四、评价与交流
评价本节课各小组合作情况，对表现突出的小组表示赞扬与鼓励。
小结本课。
五、作业布置
教学
反思
学习重点及点拨
会使用电压表，探究电池组的电压与各个电池两端电压的关系
学习难点及点拨
电压概念的建立
教学准备
电压表、电池组、导线、开关、水果、铜片、铁片、小灯泡等。
教学过程
个人备课
一、问题引申（以问题串引入新课）
以水果电池组点亮一盏灯引入新课
师：一串水果居然将一盏灯点亮了，你有什么想要问的问题吗？
生：为什么水果也能发电？电流是怎样产生的？……
③ 对比电流表和电压表的使用，用表格的形式对两表的使用进行区别。
2.活动4：用电压表测量干电池组的电压
以同桌为小组单位，分组进行实验，探究两节干电池串联时总电压与各个电
池两端的电压大小关系。
三）串联电路电压的特点
1.活动5：探究串联电路电压的关系
2.串联电路中，电路两端的总电压等于各部分电路两端的电压之和。
课题
13.4电压和电压表的使用
课型
新授
主备人
课时
1
日期
主要设计理念
（教学内容分析、教学流程安排及教学方法介绍）

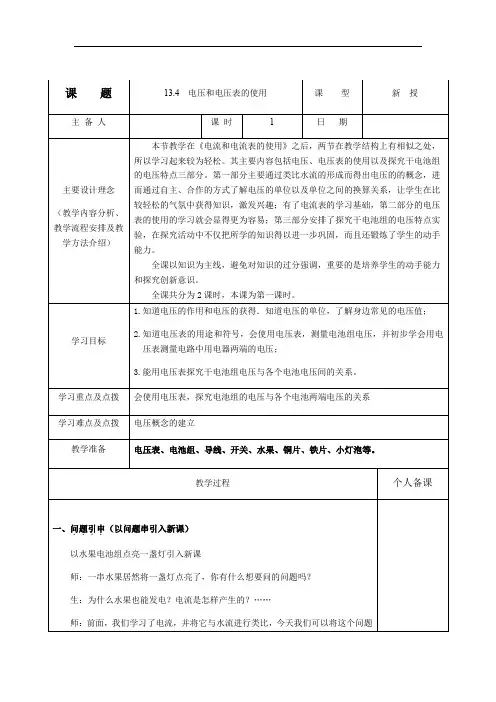

本节教学在《电流和电流表的使用》之后，两节在教学结构上有相似之处，所以学习起来较为轻松。其主要内容包括电压、电压表的使用以及探究干电池组的电压特点三部分。第一部分主要通过类比水流的形成而得出电压的的概念，进而通过自主、合作的方式了解电压的单位以及单位之间的换算关系，让学生在比较轻松的气氛中获得知识，激发兴趣；有了电流表的学习基础，第二部分的电压表的使用的学习就会显得更为容易；第三部分安排了探究干电池组的电压特点实验，在探究活动中不仅把所学的知识得以进一步巩固，而且还锻炼了学生的动手能力。
课时13.4 电压和电压表的使用-九年级物理上册(苏科版)

课时13.4 电压和电压表的使用-九年级物理上册(苏科版)

第十三章电路初探13.4 电压和电压表的使用✓认识电压，知道电压的单位，并会进行单位换算；✓理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压；✓了解常用电源的电压值；✓知道电压表的符号、使用规则、读数；➢电表的连接，以及电路中的未知电表的判断；➢结合用电器现象，以及电表的示数，分析出电路故障；电压的作用：使电路中的自由电荷定向移动形成电流；电源的作用：给用电器两端提供电压；电压的符号及单位：用字母U表示。

在国际单位制中，电压的单位是伏特，简称伏，符号为V。

常用单位：还有千伏kV和毫伏mV。

1kV=103V，1V=103mV，1mV=103μV常见电压值：一节干电池电压1.5V、家庭电路220V、人体安全电压不超过36V。

电压的测量工具：电压表1、使用前：应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调到零位（调零）。

2、连接：电压表应与待测电路并联，使电流从电压表标有“3”或“15”的“+”接线柱流入（一般上排0-15V，下排0-3V），从标有“－”（一般在左边）的接线柱流出（正进负出）。

（接反指针会反向偏转，容易损坏表，如碰弯指针等）3、量程：被测电压的大小不能超过电压表的量程，一般先试用大量程（试触大量程），若电压示数在小量程范围内，则应改用小量程。

方法：电路中未知电表的判断方法◆短路法：电流表和电压表是测量仪表，将它们正确接入电路中对电路结构不产生影响。

电流表内阻很小，相当于一根导线；电压表内阻很大，相当于开路。

因此可将要填电表的地方换成一根导线，若电路出现短路，则所要填的表应是电压表；若电路并未出现短路，则所要填的表应是电流表。

◆去表法：假设把电表从电路中去除，分析电路是否因此而受到影响。

若其他元件不能正常工作，则电表一定是串联在电路中，应是电流表；若其他元件不受影响，则电表一定是并联在电路中，应是电压表。

◆分析法：对于连接方式已确定的电路，可以先观察电路的连接情况，再考虑电表的连接法则，即电流表应串联在电路中，电压表应并联在电路中，最后进行综合判断。

苏科版初中物理九上13.4《电压和电压表的使用》优质

苏科版初中物理九上13.4《电压和电压表的使用》优质


3
0
5
10
15
0
1
2
V
3
15
图 1
分析与解答
当电压表使用“-，3”接线柱时，最大测量值是3V，最小分度是0.1V，此时电压表的示数为1.1V；当电压表使用“-，15”接线柱时，最大测量值是15V，最小分度是0.5V，此时电压表的示数为5.5V.
二、电压表、电流表使用对比
共同点是： ①都要选择量程； ②都要在弄清最小刻度值后再度数； ③都要使电流从正接线柱流进，从负接线柱流出. 它们的不同点是： ①电流表是串联在被测电路中，电压表要与被测电路并联； ②电流表的两个接线柱不允许直接接到电源的两个极上，而电压表在被测量范围内，可以这样连接.
一、电压表的读数
量程3V 量程15V 每大格1V，每小格0.1V 每大格5V，每小格0.5V
0
1
23V——3155
10
15
V
0
——
5
15
例题
如图1所示，当电压表使用“-，3”接线柱时，电压表的的最大测量值是_______伏，最小分度是_______伏，此时电压表的示数是________伏；当电压表使用“-，15”接线柱时，电压表的的最大测量值是_______伏，最小分度是_______伏，此时电压表的示数是________伏.
例题
如图2所示，两个灯泡组成串联电路，电源电压是6V.闭合开关S后，两灯均不发光，用一只理想电压表测量，电路中ab间的电压为零，bc间的电压为6V.则电路中的故障可能为： A .L1短路且L2断路 B. L1 、L2均断路 C. L1断路且L2短路 D. 只有L2断路
电压表
