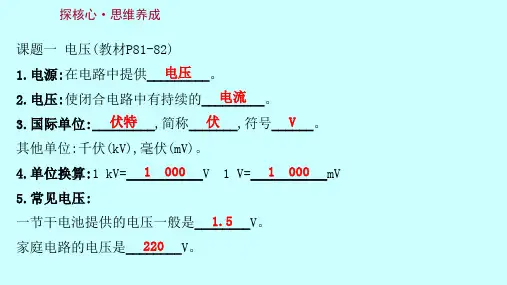

第五节测量电压第1课时电压和电压表学问要点基础练学问点1 电压1.请完成下列单位换算:( 1 )0.3 kV=300 V=3×105mV;( 2 )220 mV=0.22 V= 2.2×10-4kV。
2.欢乐学习,轻松解答,请你写出:( 1 )一节新干电池的电压为 1.5 V;( 2 )一节铅蓄电池的电压为 2 V;( 3 )对人体的平安电压不高于36 V;( 4 )我国家庭电路的电压为220 V。
3.下列关于电压的说法错误的是( D )A.电压是形成电流的缘由B.电源是供应电压的装置C.电路中有电流,则电路两端肯定有电压D.电路两端有电压,则电路中肯定有电流学问点2 电压表4.( 昆明中考 )图示电压表的示数是7 V。
5.如图所示,能正确测出小灯泡L1两端电压的电路是( D )6.关于电压表的运用方法,下列说法中正确的是( A )A.测量电压时,电压表必需与被测电路并联B.测量电压时,电压表必需与被测电路串联C.电压表接入电路时,必需使电流从“+”接线柱流出,从“-”接线柱流进D.电压表的量程变更后,每小格表示的值仍保持不变7.如图是两只电压表的刻度盘,已知电压表V1的示数为4.5 V,V2的示数为2.3 V,请在图中标出两只电压表指针的位置。
答案:如图所示综合实力提升练8.小付同学将电压为4.5 V的新电池接在如图所示的电路中,并用电压表测开关的电压。
当开关断开时,电压表示数约为 4.5 V;当开关闭合时,电压表示数约为0 V。
9.如图所示,灯L1和L2是串联的,先用电压表测灯L1两端的电压,再测量灯L2两端的电压时,只将电压表接A的一端改接C,这种接法不正确( 选填“正确”或“不正确” ),理由是电压表的正、负接线柱接反了。
10.如图所示,对电源电压的相识,是通过对水轮机水压的理解来实现的。
关于这种相识,下列说法正确的是( B )A.这种探讨方法是比较法B.水泵相当于电源C.水管相当于电路的开关D.阀门相当于小灯泡11.如图所示的电路,闭合开关S后,张凯想用电压表测量灯泡L1两端的电压,则电压表应接在( D )A.a、b之间,且a与电压表“-”接线柱连接B.a、b之间,且b与电压表“-”接线柱连接C.c、d之间,且c与电压表“-”接线柱连接D.c、d之间,且d与电压表“-”接线柱连接12.某同学在用电压表测电压时,选用了“-”“3”接线柱,读数时却误根据“-”“15”接线柱来读,得到电压值为13.5 V。

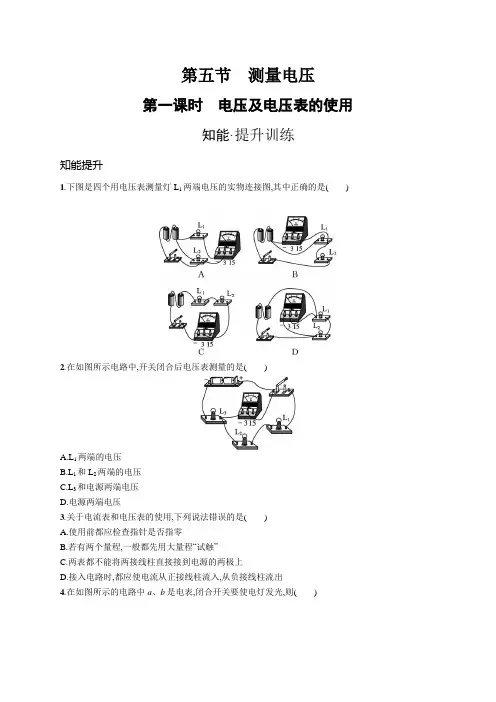

第五节测量电压第一课时电压及电压表的使用知能·提升训练知能提升1.下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()2.在如图所示电路中,开关闭合后电压表测量的是()A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压3.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出4.在如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表5.在如图所示的电路中,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路6.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L1短路7.(2022·山东烟台中考)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为2 V。
下列说法正确的是()A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关,只将电压表V2换成电流表,则L1与L2串联D.断开开关,将两个电压表都换成电流表,则L1与L2并联8.如图所示,当闭合开关后,能直接测量小灯泡两端电压或电流的电路图是()9.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若选用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是()A.2.2 VB.2.0 VC.2.1 VD.无法确定10.在家庭电路中,冰箱、空调、彩电等用电器工作时,它们的连接方式是;用电要注意安全,人体的安全电压是。

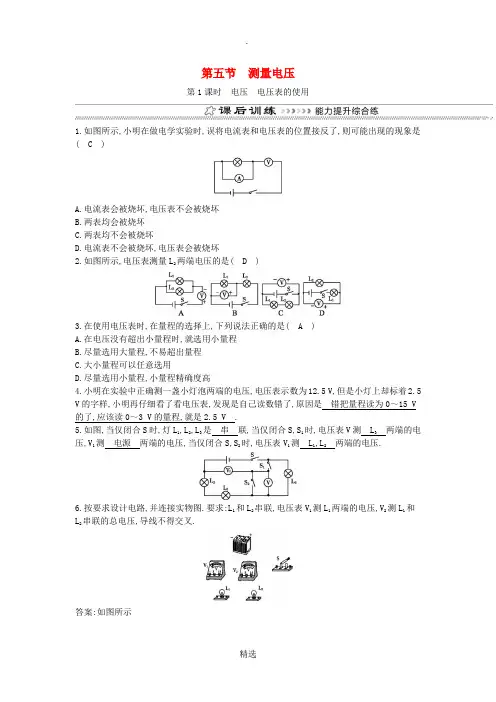

第五节测量电压第1课时电压电压表的使用1.如图所示,小明在做电学实验时,误将电流表和电压表的位置接反了,则可能出现的现象是( C )A.电流表会被烧坏,电压表不会被烧坏B.两表均会被烧坏C.两表均不会被烧坏D.电流表不会被烧坏,电压表会被烧坏2.如图所示,电压表测量L2两端电压的是( D )3.在使用电压表时,在量程的选择上,下列说法正确的是( A )A.在电压没有超出小量程时,就选用小量程B.尽量选用大量程,不易超出量程C.大小量程可以任意选用D.尽量选用小量程,小量程精确度高4.小明在实验中正确测一盏小灯泡两端的电压,电压表示数为12.5 V,但是小灯上却标着2.5 V的字样,小明再仔细看了看电压表,发现是自己读数错了,原因是错把量程读为0～15 V 的了,应该读0～3 V的量程,就是2.5 V .5.如图,当仅闭合S时,灯L1,L2,L3是串联,当仅闭合S,S1时,电压表V测L3两端的电压,V1测电源两端的电压,当仅闭合S,S2时,电压表V1测L1,L2两端的电压.6.按要求设计电路,并连接实物图.要求:L1和L2串联,电压表V1测L1两端的电压,V2测L1和L2串联的总电压,导线不得交叉.答案:如图所示7.如图所示是小明测量灯L2两端电压的电路,图中有一条导线接错了,接错的导线是( A )A.导线1B.导线2C.导线3D.导线48.如图所示电路图,下列说法正确的是( B )A.电压表V1测L1两端的电压B.电压表V1测L1,L2两端的电压C.电压表V2测L1,L2两端的电压D.电压表V2测L1两端的电压如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！。
第五节测量电压
第1课时电压、电压表的使用
知识点1 电压
1．如图14－5－1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的________，使电路中产生持续的________，这种思维方法称为________法。
14
2．电压是使____________定向移动形成________的原因，________是提供电压的装置。
3．完成下列单位换算。
(1)48 V＝________kV＝________mV；
(2)22 V＝________kV；(3)350 kV＝________V。
4．正确填写下面几个特殊的电压值。
(1)一节新干电池的电压U＝________V。
(2)一节铅蓄电池的电压U＝________V。
(3)家庭照明电路的电压U＝________V。
(4)对人体安全的电压应不高于________V。
知识点2 电压表的使用
5．电压表的电路符号是________。
要测电路中两点间的电压，应当把电压表________联在此电路两点间，并且使电流从电压表________接线柱流入，从________接线柱流出。
6．小明用电压表测电压时，电压表接线柱的接法如图14－5－2所示，下面是同组同学的看法，其中正确的看法是( )
图14－5－2
A．该电压表的测量范围是3～15 V
B．该电压表可以测出电压值
C．该电压表没有正接线柱
D．该电压表不能测出电压值
7．如图14－5－3所示，能正确地测出小灯泡L1两端电压的电路是( )
图14－5－3
知识点3 电压表的读数
8．如图14－5－4所示的电压表，若选用的是0～3 V的量程，示数为________V；若选用的是0～15 V的量程，示数为________V。
图14－5－4
9．一只电压表有0～3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是( ) A．6.5 V B．2.5 V C．1.3 V D．1.5 V
10．如图14－5－5所示，根据读数选择量程，画出指针的位置。
图14－5－5
11．如图14－5－6所示的四个电路图中，电流表和电压表的接法都正确的是( )
图14－5－6
12．李明同学在一次用有0～3 V和0～15 V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图14－5－7所示，则下一步的实验操作应该是( )
图14－5－7
A．直接接入15接线柱，然后读数
B．直接接入3接线柱，然后读数
C．断开开关，接入15接线柱，然后闭合开关后读数
D．断开开关，接入3接线柱，然后闭合开关后读数
13．如图14－5－8所示的电路中，电源电压不变，闭合开关S后，灯泡L1、L2都发光。
一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。
则产生这一现象的原因是( )
A．灯L1开路B．灯L2开路
C．灯L1短路D．灯L2短路
图14－5－8
14．如图14－5－9所示，若开关S、S1闭合，S2断开，能发光的灯是________，电压表所测的是________两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是________，电压表所测的是________两端的电压；若开关S、S1、S2都闭合，那么能发光的是________，电压表所测的是________两端的电压。
15．灯L1和L2串联，先用电压表测灯L1两端的电压，如图14－5－10所示，再测L2两端的电压时，只将电压表接A的一端改接到C，这种接法________(选填“正确”或“不正确”)，理由是________________________________。
图14－5－10
16．如图14－5－11所示，已知两只灯泡串联，则在a、b、c三个电表中，a是______表，b是______表，c是________表。
(均选填“电压”或“电流”)
图14－5－11
17．按照如图14－5－12甲所示的电路图，将图乙中的元件连接成对应的实物电路图。
图14－5－12
18．xx·衡阳如图14－5－13所示，闭合开关后两灯均能发光，则( )
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
图14－5－13
19．xx·常德图14－5－14中电压表的示数为________V。
图14－5－14
20．xx·枣庄如图14－5－15，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线情况和指针偏转可知：锌片是盐水电池的______极，电池的电压为________V。
图14－5－15
详解详析
1．电压电流类比
2．自由电荷电流电源
3．(1)0.048 4.8×104(2)0.022 (3)3.5×105
4．(1)1.5 (2)2 (3)220 (4)36
并正负
6．D [解析] 根据表盘可知，电压表为双量程电压表，“－”为公共接线柱，当使用“－”和“3”时，量程为0～3 V；当使用“－”和“15”时，量程为0～15 V；使用“3”和“15”两个接线柱不能测出电压值。
故选D。
7．D
8．2.6 13
9．C
10．如图所示
11．C
12．D [解析] 由图可知，试触时指针摆幅较小，在2 V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3 V的量程，并且换接线柱前应断开开关。
故选D。
13．C [解析] 由图可知，灯泡L1、L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压．电路中一只灯泡突然熄灭，另一只灯泡仍然发光，表明有一只灯泡被短路，由电压表V1的示数变小，V2的示数变大可知应是灯泡L1短路。
故选C。
14．L1、L2L1L1、L2L1、L2L1L1
15．不正确这样会使电流从电压表的“－”接线柱流入、“＋”接线柱流出，指针反向偏转，损坏电压表
16．电压电流电压
[解析] 根据串联电路的结构特点(电路元件逐个顺次连接，电流从电源正极流出经用电器流回负极，只有一条通路)和电流表、电压表的使用规则(电流表要串联接入被测电路中，电压表要并联接入被测电路两端)，在题图电路中，要满足灯泡L1和L2串联的条件，电表b应是电流表，用来测量串联电路中的电流；电表a应是电压表，和灯泡L2并联，测量L2两端的电压；电表c应是电压表，和灯泡L1并联，测量L1两端的电压。
17．如图所示
18．B [解析] 因为电压表一定要并联在电路中，电流表一定要串联在电路中，所以甲表与灯泡并联，一定是电压表，乙表与灯泡串联，一定是电流表。
故选B。
19．2 [解析] 图中电压表所选的量程为0～3 V，分度值为0.1 V，示数为2 V。
20．负0.6 [解析] 图中锌片与电压表的负接线柱相连，铜片与电压表的正接线柱相连，电压表的指针向右偏传．因此锌片为盐水电池的负极。
电压表的量程为0～3 V，分度值为0.1 V，示数为0.6 V。
