人教版2023初中物理九年级物理全册第十六章电压电阻专项训练题单选题1、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。
答案A。
2、一个滑动变阻器的铭牌上标有“20Ω1A”的字样，对此铭牌意义的理解正确的是（）A．电阻最小值是20Ω，允许最大电流1AB．电阻最小值是20Ω，允许最小电流1AC．电阻最大值是20Ω，允许最大电流1AD．电阻最大值是20Ω，允许最小电流1A答案：C一个滑动变阻器的铭牌上标有“20Ω1A”的字样，20Ω是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A是该滑动变阻器所能允许通过的最大电流。
故选C。
3、小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。
其中符合实际且记录正确的是（）A．①②B．①④C．③④D．②③答案：C①人体的正常体温约为37℃，①中没有单位，故①记录错误；②中学生的质量约为60kg，而N是力的单位，不是质量的单位，故②记录错误；③我国家庭电路中的电压正常情况下为220V，故③符合实际；④成年人步行的速度约为1.1m/s，故④符合实际。
故ABD不符合题意，C符合题意。
故选C。
4、如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（）A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V答案：C由图得，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压，两个电压表的指针偏转情相同，因此电压表V1的量程为0~15V，分度值为0.5V，示数为12V，电压表V2的量程为0~3V，分度值为0.1V，示数为2.4V，L1的电压为U1=U−U2=12V-2.4V=9.6V故ABD不符合题意，C符合题意。

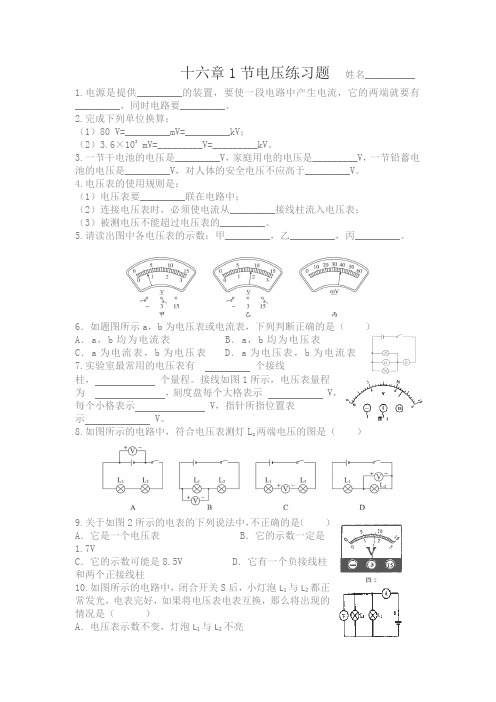

十六章1节电压练习题姓名__________1.电源是提供_________的装置，要使一段电路中产生电流，它的两端就要有_________，同时电路要_________。
2.完成下列单位换算：（1）80 V=_________mV=_________kV；（2）3.6×103 mV=_________V=_________kV。
3.一节干电池的电压是_________V，家庭用电的电压是_________V，一节铅蓄电池的电压是_________V，对人体的安全电压不应高于_________V。
4.电压表的使用规则是：（1）电压表要_________联在电路中；（2）连接电压表时，必须使电流从_________接线柱流入电压表；（3）被测电压不能超过电压表的_________。
5.请读出图中各电压表的示数：甲_________，乙_________，丙_________。
6．如题图所示a，b为电压表或电流表，下列判断正确的是（）A．a，b均为电流表 B．a，b均为电压表C．a为电流表，b为电压表 D．a为电压表，b为电流表7.实验室最常用的电压表有个接线柱，个量程。
接线如图1所示，电压表量程为，刻度盘每个大格表示 V，每个小格表示 V，指针所指位置表示 V。
两端电压的图是（）8.如图所示的电路中，符合电压表测灯L29.关于如图2所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是1.7VC．它的示数可能是8.5V D．它有一个负接线柱和两个正接线柱与L2都正10.如图所示的电路中，闭合开关S后，小灯泡L常发光，电表完好，如果将电压表电表互换，那么将出现的情况是（）A．电压表示数不变，灯泡L1与L2不亮B．电压表示数变小，灯泡L1与L2变亮C．电流表示数变小，灯泡L1与L2变亮D．电流表、电源烧坏，灯泡L1与L2不亮11.（1）在图中用笔画线代替导线将电压表接入电路（用0—3V量程）测量灯L2两端的电压，（2）按实物连接图，在方框内画出电路图。
初三物理电压试题及答案一、选择题1. 电压是形成电流的原因，以下哪个选项不是电压的特点？A. 电压是电势差B. 电压是电能的表现形式C. 电压的大小与电流成正比D. 电压的方向是电流方向的相反方向答案：C2. 两个灯泡串联时，如果其中一个灯泡损坏，另一个灯泡将：A. 继续发光B. 不会发光C. 亮度增加D. 亮度减少答案：B3. 以下哪个选项是电压表的正确使用方法？A. 并联在电路中B. 串联在电路中C. 直接测量电源电压D. 测量电路中的电流答案：A二、填空题1. 电压的单位是_______，用符号表示为_______。
答案：伏特；V2. 当电路两端的电压为3V时，表示电路两端的电势差是_______。
答案：3V3. 串联电路中，总电压等于各部分电压的_______。
答案：和三、简答题1. 什么是串联电路和并联电路？它们各自有什么特点？答案：串联电路是指电路中的元件首尾相连，电流在电路中只能沿一个方向流动。
其特点是各元件的电压之和等于总电压。
并联电路是指电路中的元件两端并行连接，电流可以分流。
其特点是各支路的电流之和等于总电流。
2. 为什么说电压是形成电流的原因？答案：电压是电势差，它提供了推动电子移动的力量。
当电路两端存在电压时，电子受到电场力的作用，从而形成电流。
四、计算题1. 一个串联电路中有两个电阻，R1=10Ω，R2=20Ω。
如果电路两端的电压为15V，求通过R1的电流。
答案：首先计算总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω。
根据欧姆定律，电流I = 电压V / 总电阻R_total = 15V / 30Ω = 0.5A。
因为串联电路中电流处处相等，所以通过R1的电流也是0.5A。
结束语：通过本试题的练习，希望同学们能够更好地理解电压的概念、特点以及在电路中的应用。
电压是电学中非常重要的概念，掌握它对于深入学习电学知识至关重要。
希望同学们在今后的学习中能够不断进步，取得更好的成绩。
电压专题练习及详细解析【典型例题】类型一、电压表的读数1.（2015•余庆县模拟）某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A．3V B．1.5V C．2V D．1.2V【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V 量程的读数是0～3V量程读数的5倍。
【答案】C【解析】一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是10V/5=2V。
【总结升华】电压表和电流表都有两个量程，读数的时候要先看量程。
指针位置相同时，电压表0～15V量程的读数是0～3V量程读数的5倍。
电流表0～3A量程的读数是0～0.6A量程读数的5倍。
类型二、电压表的应用2. 在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压【答案】B【解析】本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。
【总结升华】电压表与被测电路并联，可以通过“节点移动法”判断电压表测量那段电路（用电器）两端的电压。
图中电压表的两端可以在红色导线上移动，电压表的位置不变，电压标并到了L2两端测量L2两端的电压。
类型三、电路故障分析3. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。
若电路中只有一处故障，则可能是 ( )A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路【思路点拨】闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。

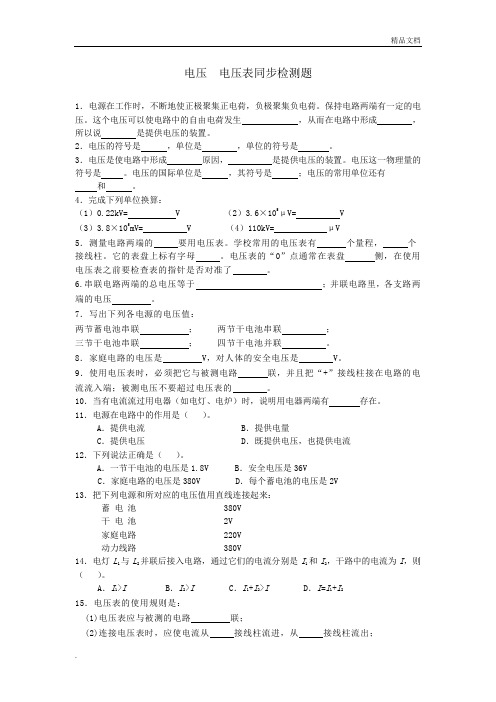

电压电压表同步检测题1．电源在工作时，不断地使正极聚集正电荷，负极聚集负电荷。
保持电路两端有一定的电压。
这个电压可以使电路中的自由电荷发生，从而在电路中形成，所以说是提供电压的装置。
2．电压的符号是，单位是，单位的符号是。
3．电压是使电路中形成原因，是提供电压的装置。
电压这一物理量的符号是。
电压的国际单位是，其符号是；电压的常用单位还有和。
4．完成下列单位换算：（1）0.22kV= V （2）3.6×105μV= V（3）3.8×105mV= V （4）110kV= μV5．测量电路两端的要用电压表。
学校常用的电压表有个量程，个接线柱。
它的表盘上标有字母。
电压表的“0”点通常在表盘侧，在使用电压表之前要检查表的指针是否对准了。
6.串联电路两端的总电压等于；并联电路里，各支路两端的电压。
7．写出下列各电源的电压值：两节蓄电池串联；两节干电池串联；三节干电池串联；四节干电池并联。
8．家庭电路的电压是 V，对人体的安全电压是 V。
9．使用电压表时，必须把它与被测电路联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的。
10．当有电流流过用电器（如电灯、电炉）时，说明用电器两端有存在。
11．电源在电路中的作用是（）。
A．提供电流 B．提供电量C．提供电压 D．既提供电压，也提供电流12．下列说法正确是（）。
A．一节干电池的电压是1.8V B．安全电压是36VC．家庭电路的电压是380V D．每个蓄电池的电压是2V13．把下列电源和所对应的电压值用直线连接起来：蓄电池 380V干电池 2V家庭电路 220V动力线路 380V14．电灯L1与L2并联后接入电路，通过它们的电流分别是I1和I2，干路中的电流为I，则（）。
A．I1>I B．I2>I C．I1+I2>I D．I=I1+I215．电压表的使用规则是：(1)电压表应与被测的电路联；(2)连接电压表时，应使电流从接线柱流进，从接线柱流出；(3)被测电路的电压不要超过电压表的 。
人教版初中物理九年级上册16.1 电压习题（含答案）16.1 电压一、选择题1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。
充电器为手机充电时的输出电压约为()A．1.5 V B．5 V C．110 V D．220 V2．关于电压，下列说法中错误的是()A．电压是使电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置3．使用电压表时，下列说法中错误的是()A．让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表B．要把电压表与被测电路并联C．不能估测待测电压大小时，应选小量程试触D．测量前应先检查指针是否指零4．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是()5．在如图所示电路中，开关闭合后电压表测量的是()A．电源两端电压B．L3和电源两端电压C．L1两端的电压D．L1和L2两端的电压6．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。
当闭合开关时所发生的现象是()A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数7．如图所示的电路中，电表a、b接法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表8．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．1B．2C．3D．49．一节干电池的电压是()A．220 V B．36 VC．24 V D．1.5 V10．下列测量L2电压的是()11．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是()A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表12．如图电路中的电压表测量哪个元件两端的电压()A．L2 B．L1 C．电源D．L1和L2二、综合题13．小丽在做实验时，将电压表的“0”“15”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0～3 V”的量程读数，读出的电压值为2.4 V，而电压表实际的测量值应是_____________V。
九年级物理电压的测量习题1. 当开关S闭合后，电压表测出的电压是（）A.灯L1两端的电压B.灯L2两端的电压C.灯L1和L2两端的总电压 D.电源两端的电压2. 如图中电压表读数为（）A.10.4VB.12VC.2.8VD.2.5V3. 有一个同学在测量电压时用的是0∼15V的量程，但记录的读数却是2.3V．则该同学实际测的电压值是（）A.5VB.2.3VC.1.3VD.11.5V4. 分别读出图甲、乙中的电压表的示数。
图甲________，图乙________。
5. 如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为________V和________V。
6. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。
则V1表的读数是________V，V2表的读数是________V，小灯泡L1上的电压是________V。
7. 如图所示，电压表有三个接线柱，当使用“-”和“15”两个接线柱时，表示量程是________，分度值是________；用“-”和“3”两个接线柱时，表示量程是________，分度值是________。
现在电压表的示数是________。
8. 实验室中常用的电压表有两个量程：①0∼3V，分度值是________V；②0∼15V，分度值是________V。
9. ________是形成电流的原因，电源是提供________的装置。
电压的单位是________，用符号________表示。
测量电压的仪器也叫________表，在电路图中用符号________表示。
10. 如图甲所示的电路中，当开关闭合后，两个小灯泡均正常发光，电压表V1、V2的指针均如图乙所示，电流表A的连线和指针如图丙所示。
则此时小灯泡L1两端的电压是________V，通过小灯泡L1、L2的电压之比是________，小灯泡L2的电阻是________Ω。
[第四章 2.电压:电流产生的原因第1课时电压及电压表的使用]一、选择题1.关于电压,下列说法正确的是()A.电路两端有电压,电路中一定有电流B.电压使自由电荷定向移动形成电流C.电压只能使自由电子定向移动形成电流D.经验证明,对人体安全的电压是不高于220 V2.如图甲所示的电池盒,盒外有三个接线柱A、B、C,盒内有三个5号电池插槽,还有a、b、c、d、e、f六个与电池的触点;若这个电池盒内部的实际连接情况如图乙所示,则下列关于选择盒外不同接线柱所获得的电压的说法正确的是()A.选择A、C两接线柱时获得的电压为3 VB.选择B、C两接线柱时获得的电压为1.5 VC.选择A、B两接线柱时获得的电压为4.5 VD.使用该电池盒能获得1.5 V、3 V及4.5 V的电压3.关于如图所示电表,下列说法中不正确的是()A.它是一个电压表B.它的示数一定是1.7 VC.它的示数可能是8.5 VD.它有一个负接线柱和两个正接线柱4.如图所示,小壮同学将两个规格不同的灯泡L1、L2串联接在电源上。
当开关S闭合后,电压表V所测的电压是()A.电源电压B.L1两端电压C.L2两端电压D.L1和L2两端总电压5.如图所示,闭合开关后能测出小灯泡L1两端电压的电路是()6.如图所示是小壮同学在某次测量中连接的实物电路,根据实物电路画出的电路图如图所示,其中正确的是()7.小壮同学在练习使用电压表时,把电压表接成了如图所示的电路。
当闭合开关时所发生的现象是()A.灯泡会发光、电压表有示数B.灯泡会发光、电压表无示数C.灯泡不会发光、电压表有示数D.灯泡不会发光、电压表无示数二、填空题8.某电压表有0~3 V和0~15 V两个量程,现在用它去测量某灯泡两端的电压,若估计灯泡两端的电压是2 V,则应选择_________V量程;若不能预先估计电压值,则应先用_________V量程进行试触,若电压表示数小于3 V,再换用_________V 量程。
第五节测量电压第一课时电压及电压表的使用知能·提升训练知能提升1.下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()2.在如图所示电路中,开关闭合后电压表测量的是()A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压3.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出4.在如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表5.在如图所示的电路中,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路6.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L1短路7.(2022·山东烟台中考)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为2 V。
下列说法正确的是()A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关,只将电压表V2换成电流表,则L1与L2串联D.断开开关,将两个电压表都换成电流表,则L1与L2并联8.如图所示,当闭合开关后,能直接测量小灯泡两端电压或电流的电路图是()9.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若选用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是()A.2.2 VB.2.0 VC.2.1 VD.无法确定10.在家庭电路中,冰箱、空调、彩电等用电器工作时,它们的连接方式是;用电要注意安全,人体的安全电压是。
（物理）中考物理初中物理电压电阻常见题型及答题技巧及练习题(含答案)一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A. 灯泡L1断路B. 灯泡L2短路C. 灯泡L2断路D. 两个灯泡都断路【答案】 C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。
故答案为：C。
【分析】结合导体电阻大小的影响因素分析解答.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。
九年级物理电压和电压表的使用题型专项练习题型归结：本节重点是会用类比的方法了解电压的作用，知道电压的单位及单位之间的变换，记住几种常用电压值，会正确使用电压表并以此探究串联电路和并联电路的电压关系。
本节涉及的题型主要是选择题（如题2、4、5、6）、填空题（如题1、8）、实验探究题（如题3、8）、作图题（如题7、12）等。
1C 如图所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处表示电压表．命题意图考查学生识别电流表、电压表的连接情况。
思路点拨当S闭合后，电路中的电流路径应为“+”→S→L1→“-”；“+” →S→○甲→L2→“-”．如果是电压表，则L2不会发光（电压表相当于一个断开的开关），故甲是电路表，如果乙是电流表，则L2不会发光，L2被短路（电流表相当于一根导线）．全程精解乙是电压表，甲是电流表．误区分析甲是电压表，乙是电流表．认为甲与整个电路并联，乙则与电路串联。
变形一如图所示，要使电路连接都是正确的，下列关于电表甲、乙、丙的名称和作用以及灯L1、L2的连接的是说法正确的是（）A.甲是电流表，测L1的电流B.乙是电流表，测L2的电流C.丙是电流表，测L2的电流D.灯L1和L2是串联的思路点拨L1和L2并联在电路中，与用电器或电源串联的是电流表，与用电器或电源并联的是电压表。
全程精解丙是电压表，甲、乙是电流表．甲、乙分别测干路和L2中的电流，丙测并联电路两端的电压。
2B 在图示的电路图中，能用电压表正确测出灯L l两端电压的是（）命题意图辨别应用电压表进行测量的正误。
思路点拨电压表要与L1并联，正负接线柱的接法要正确。
全程精解选B。
误区分析选D。
没有注意到正负接线柱的接法。
变形一如图所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．思路点拨若开关S、S1闭合，S2断开，L1和L2串联在电路中，电压表所测的是L1两端的电压；若开关S、S2闭合，S1断开，灯泡连接形式未变，电压表所测的是电源（即L1和L2）两端的电压；若开关S、S1、S2都闭合，那么L2被短路，电压表所测的是电源两端的电压．全程精解L1和L2，L1；L1和L2，L1和L2（或电源）；L1，电源3B 如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出 A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是（）A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了命题意图要求学会利用电压表检测电路的故障。
思路点拨开关闭合后，两灯不亮，电路可能的故障是电路中有开路，既可能是导线开路，也可能是甲、乙两灯泡中的一个或两个有开路现象．由于电源电压是6V，当电压表测AB两点之间电压为0,说明乙灯泡可能出现开路，或B点至电源负极之间出现开路，也可能A点到电源正极之间有开路，但是，当电压表在BC两点之间为6V，则说明A点到电源正极之间无开路，即只能是BC点之间有开路或接触不良．全程精解选C误区分析选D。
以为电压为零，被检测的灯泡就应是断路。
变形一 小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，合上开关S 后，发现两灯均不发光。
为检测出电路故障，他将电压表接到灯L l 两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A ．灯L 1短路B ．灯L 2断路C ．电流表烧坏了D ．灯L 1断路思路点拨 开关闭合后，两灯不亮，电路的故障是电路中有断路，电压表有明显示数，而电流表示数几乎为零，说明一定是L 1断路了。
如是电流表烧坏了或者灯L 2断路则电压表不会有示数。
全程精解 选D 。
考点链接：本节中考主要考查电压表量程选择、读数、连接以及串并联电路中的电压特点。
4B (常州)关于电流表和电压表的使用，下列说法错误的是（ ） A ．使用前都应检查指针是否指零B ．若有两个量程，一般都先用大量程“试触”C ．两表都不能将两接线柱直接接到电源的两极上D ．接入电路时，都应使电流从正接线柱流入，从负接线柱流出思路点拨 对于电流表和电压表的使用，要注意它们的共同特点和不同之处。
电流表的电阻很小，不能将两接线柱直接接到电源的两极上，而电压表的电阻很大，可以测量量程内的电压。
全程精解 选C5B (高要)如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流表思路点拨 因为两只灯泡L 1和L 2是串联的，电流应依次经过它们，而电流表在电路中可看成导线，电L 21321AVL 1L 2S压表在电路中可看成断路，所以②是电流表，①和③是电压表。
全程精解 选B 。
误区分析 选A 。
审题不清，看成并联电路了。
6C (连云港)我们做电学实验时应学会检查和排除电路故障。
如图是一位同学研究串联电路电流、电压特点的电路图。
当闭合开关时，L 1亮，L 2不亮，A 和V 均有示数，故障的原因可能是（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路思路点拨 因为两只灯泡L 1和L 2是串联的，当闭合开关时，L 1亮，L2不亮，说明电路发生了短路，A 和V 均有示数，如L 1短路，电压表示数应是零，所以应是L 2短路了。
全程精解 选B 。
误区分析 选D 。
盲目地认为灯泡不亮是因为电路有断路，没有注意到这是一个串联电路。
训练题组：7C 如图所示，L 1、L 2是完全相同的灯泡，A 1、A 2接入电路后的示数是1.0A 和0.5A ，开关S 同时控制L 1、L 2，电压表测电源电压，根据要求画出电路图，并连接电路图．点拨 若L 1、L 2是串联，依据串联电路中电流处处相等的特点，应有I L1=I L2，而两电流表的示数又不甲 乙相等，这说明了L1、L2示并联的关系．L1、L2是完全相同的灯泡，依据并联电路的规律，应有I L1=I L2，而两表的示数又不相等，则说明了A1是测干路电路的，A2是测支路中电流的，量程的选择：电压表使用0~3V，电流表A1使用0~3A，电流表A2使用0~0.6A．全解电路图设计如图甲，电路的实物连接图如图乙所示．回味根据题意及电池个数确定电路结构、电流表和电压表的量程是解电路作图题的基本能力。
8C 某同学连接如图所示电路，电池组的电压为6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是，（填“开路”或“短路”）．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏，请简述你采用的方法：；并做出判断：．点拨电流表有示数说明电路中电流表与所串联的用电器是通路，因为开关闭合后，只有灯L1亮，且电压表有示数，所以，灯L2可能是出现开路．全解要在原电路上，改动一处，就能判断灯L2是否真的损坏，可以采用将灯L1、L2位置调换，若灯L1与灯L2调换后，电流表无示数，则说明灯L2开路．回味电流表与用电器并联，无论用电器好坏与否都将被短路。
但用电器如果已经被短路，那么与其并联的电流表不会有示数。
9B 如图所示，当开关S闭合后，两表均有示数，过了一会，发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A．灯L1短路 B.灯L2短路C．L1灯丝断开 D.L2灯丝断开点拨L1、L2是串联，电流表示数突然变大，说明电路不会断路，电压表示数突然变小，可以肯定L1短路。
全解选A。
回味电表示数变化问题历来是各地中考的热点。
10B 如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．点拨根据电压表自身电阻很大的特点，在判断电路种类时可以把电压表去掉，显然这是一个串联电路。
全解L1，L2，L1和L2。
回味在分析有关电路问题时学会对电路进行必要的简化处理可以使问题变得简单。
11C 在图9所示电路中，两盏灯的连接方式是_____联。
若两盏灯完全相同。
电源电压为9V，闭合开关后，电流表的示数为0.3A，则电压表的示数为＿＿＿V。
点拨闭合开关后，把电流表看成导线，电压表看成断路，可知这是一个串联电路，电压表与L1并联。
误解并，9全解串，4.5V。
诊断把此电路看成是并联电路了。
回味本题的关键在于适当地简化电路。
12C 请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路。
（1）在图中只加一根导线，使实物电路成为并联电路。
（2）在图中只改动一根导线的一端，使实物电路成为串联电路。
要求：在被改动的导线上画“×”，然后画出改动的导线。
点拨原图中L2和电压表串联并一起被导线短路，只加一根导线，使实物电路成为并联电路，导线。
