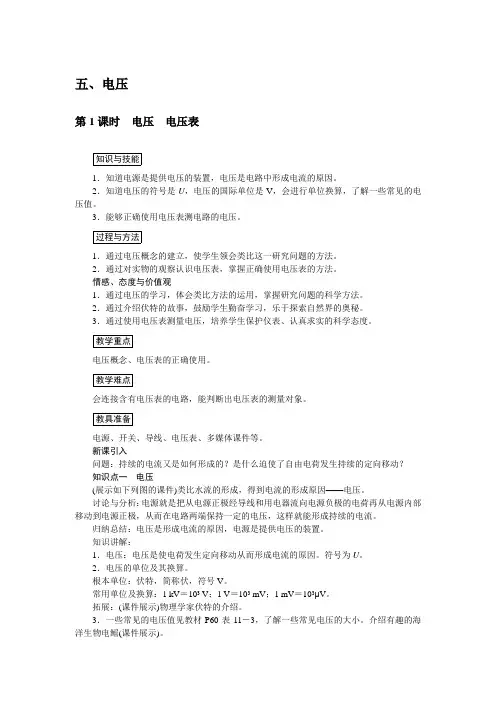

五、电压第1课时电压电压表知识与技能1．知道电源是提供电压的装置，电压是电路中形成电流的原因。
2．知道电压的符号是U，电压的国际单位是V，会进行单位换算，了解一些常见的电压值。
3．能够正确使用电压表测电路的电压。
过程与方法1．通过电压概念的建立，使学生领会类比这一研究问题的方法。
2．通过对实物的观察认识电压表，掌握正确使用电压表的方法。
情感、态度与价值观1．通过电压的学习，体会类比方法的运用，掌握研究问题的科学方法。
2．通过介绍伏特的故事，鼓励学生勤奋学习，乐于探索自然界的奥秘。
3．通过使用电压表测量电压，培养学生保护仪表、认真求实的科学态度。
教学重点电压概念、电压表的正确使用。
教学难点会连接含有电压表的电路，能判断出电压表的测量对象。
教具准备电源、开关、导线、电压表、多媒体课件等。
新课引入问题：持续的电流又是如何形成的？是什么迫使了自由电荷发生持续的定向移动？知识点一电压(展示如下列图的课件)类比水流的形成，得到电流的形成原因——电压。
讨论与分析：电源就是把从电源正极经导线和用电器流向电源负极的电荷再从电源内部移动到电源正极，从而在电路两端保持一定的电压，这样就能形成持续的电流。
归纳总结：电压是形成电流的原因，电源是提供电压的装置。
知识讲解：1．电压：电压是使电荷发生定向移动从而形成电流的原因。
符号为U。
2．电压的单位及其换算。
根本单位：伏特，简称伏，符号V。
常用单位及换算：1 kV＝103 V；1 V＝103 mV；1 mV＝103μV。
拓展：(课件展示)物理学家伏特的介绍。
3．一些常见的电压值见教材P60表11－3，了解一些常见电压的大小。
介绍有趣的海洋生物电鳐(课件展示)。
知识点二电压表电路中的电压如何测量其大小？观察：出示电压表实物。
1．认识电压表：测量电路中两点间电压大小的仪表。
接线柱、刻度盘(量程与分度值)、调零旋钮、指针。
电压表的电路符号：实验操作：2．练习使用电压表。
(1)电压表的连接要求：①使用前要调零。
人教版初中九年级全一册物理《电压》课件一、教学内容本节课选自人教版初中九年级全一册物理教材，具体章节为《电压》。
详细内容包括：电压的定义、单位、测量方法以及电压与电流、电阻的关系。
二、教学目标1. 知识与技能：理解电压的概念，掌握电压的单位和测量方法，了解电压与电流、电阻的关系。
2. 过程与方法：通过实践情景引入、例题讲解和随堂练习，培养学生的观察、分析和解决问题的能力。
3. 情感态度与价值观：激发学生对物理现象的好奇心，培养学生认真观察生活、善于发现问题的习惯。
三、教学难点与重点1. 教学难点：电压与电流、电阻的关系。
2. 教学重点：电压的定义、单位和测量方法。
四、教具与学具准备1. 教具：电压表、电源、导线、电阻器等。
2. 学具：每组一个电压表、导线、电阻器。
五、教学过程1. 实践情景引入：展示一个简单的电路，通过改变电阻的大小，观察电压表的变化，引发学生对电压的思考。
2. 知识讲解：1) 电压的定义：电压是电势差的简称，表示单位正电荷在电场中由一点移到另一点所需的功。
2) 电压的单位：伏特（V）。
3) 电压的测量：使用电压表，按照电压表的接线方法进行测量。
4) 电压与电流、电阻的关系：根据欧姆定律，电压等于电流与电阻的乘积。
3. 例题讲解：通过具体例题，让学生掌握电压的计算方法。
4. 随堂练习：设计具有代表性的练习题，巩固所学知识。
六、板书设计1. 电压的定义、单位、测量方法。
2. 电压与电流、电阻的关系。
3. 例题及解答步骤。
七、作业设计1. 作业题目：1) 解释电压的定义，并说明电压的单位。
2) 如果一个电路中的电流为2A，电阻为5Ω，求电压。
3) 简述电压的测量方法。
2. 答案：1) 电压是电势差的简称，表示单位正电荷在电场中由一点移到另一点所需的功。
电压的单位是伏特（V）。
2) 电压U=IR=2A×5Ω=10V。
3) 使用电压表进行测量，电压表的正负接线柱分别与电路中的高电位和低电位相接。
第 1 页 共 13 页第1节 电压（知识点梳理）★考点概览一、知识点与考点二、考点解析1.考点剖析：电压是本章主要内容，也是学习电路必须理解和熟悉的内容，同时也是电磁学中重要的概念，此内容是后续有关学习的基础知识。
本节主要讲述了串并联电路中电流的规律并利用此规律为后续学习做好准备。
2.常考题型：纵观各地中考考纲和近三年考卷来看，对本节知识点的考查经常和其他相关知识点结合，如：根据电压信息对电路故障进行判断、与其他测量读数结合组成一个试题、选择题中出现有关电压概念的论述等。
但此知识点作为电磁学重点，还是需要认真掌握和对待的。
3.考点分类：考点分类见下表电压 什么是电压电压单位第 2 页 共 13 页1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动，形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。
注：说电压时，要说“某电路或AB ”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R 1的电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V ）；电压常用单位还有：千伏（kV ）、毫伏（mV ）、微伏（μV ）。
换算关系：1kV＝1000V ，1V ＝1000mV ，1mV ＝1000μV 。
（2）生活中常见电压值：一节干电池1.5V ，一节蓄电池2V ，家庭用电电压220V ，安全电压不高于36V 。

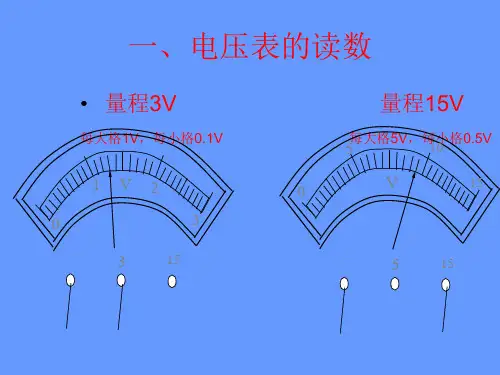

图（1）常见电路图（2）电流表图（3）电压表3.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是○V ；（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.1V,15V路程分度值是0.5V）；（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。
九年级的物理电压表知识点电压表是物理学中常用的实验仪器，用于测量电路中的电压大小。
在九年级的物理学习中，我们需要了解电压表的工作原理、使用方法以及一些注意事项。
本文将详细介绍这些内容，帮助同学们更好地掌握电压表的知识。
一、电压表的工作原理电压表是利用电流的作用原理测量电压的仪器。
在电压表内部，会有一块微小的电流计，通常称为量程，它可以通过与待测电路中的电阻相连，实现对电路中电压的测量。
当电压表连接在电路中时，电压表的电源提供了一个与电路中电压成比例的电流，电流计通过对这个电流的测量来确定电路中的电压。
二、电压表的使用方法使用电压表测量电路中的电压需要注意以下几个步骤：1. 将电压表的量程选择器旋转到与待测电压相匹配的选项上。
电压表通常有不同的量程，选择合适的量程可以确保测量结果的准确性。
2. 确保电压表与电路正确连接。
一般来说，电压表的正极连接电路的正极，负极连接电路的负极。
这个连接方式可以确保电流按照正确的方向流过电压表。
3. 打开电源开关，使电流通过电路。
这时，电压表会显示电路中的电压数值。
如果电压表的数值较大，可能需要调整量程选择器。
三、电压表的注意事项在使用电压表的过程中，需要注意以下几个方面：1. 选择合适的量程。
量程选择不当会导致电压表读数不精确，或者直接损坏电压表。
2. 避免短路。
短路会导致电流过大，可能引起电压表损坏或者电池过热等危险情况。
因此，在连接电压表时，要确保正负极正确、电压表与电路无短路情况。
3. 避免过压。
过压意味着电压超出了电压表的量程范围，这样会导致电压表的指示数值不准确甚至损坏。
因此，在选择量程时，要根据待测电路的电压范围合理选择。
四、电压表的应用场景电压表在实际应用中有广泛的用途，例如：1. 实验室中的电路实验，电压表被用来测量电路中的电压变化。
2. 家用电器维修，电压表可以帮助检测电器设备是否正常工作以及电压是否稳定。
3. 新能源领域，电压表被用来测量太阳能电池板产生的电压大小。
初中物理九年级电压表知识点电压表是一种用来测量电路中电压大小的仪器。
它利用一个电池和一组电阻来制造一个已知电压，并与电路中的待测电压进行比较，从而测量待测电压的大小。
下面将介绍几个与电压表相关的知识点。
1. 电压表的原理电压表原理简单，它是根据欧姆定律来工作的。
根据欧姆定律，电流与电阻成正比，电阻越小，通过电阻的电流越大。
电压表在待测电路中串联一个很大的电阻，因此接口的电流非常小，不会对电路产生影响。
电压表的示数就是通过欧姆定律计算的电压值。
2. 电压表的使用方法在使用电压表时，应首先确定电压表的量程范围。
如果待测电压超过了电压表的量程，将会导致电压表损坏。
然后，将电压表的正负极正确接入待测电路的正负极，注意保持正确的电位差方向。
最后，读取电压表上显示的电压值，并附上单位。
3. 电压表的量程和精度量程是指电压表能够测量的电压范围，通常用伏特（V）作为单位来表示。
常见的电压表量程有2V、5V、10V等。
精度是指电压表的测量误差范围，例如0.1V、0.5V等。
当测量值接近电压表量程的上限或下限时，精度可能会有所降低。
4. 电压表的内部电阻电压表的内部电阻是指电压表本身在测量电压时对电路产生的影响。
理想的电压表应该具有无限大的内部电阻，这样在测量电路时不会对待测电压产生负载影响。
然而实际情况下，电压表的内部电阻并非无限大，而是有限的。
因此，在测量电路中，电压表可能产生一定的负载影响。
5. 电压表与电池的关系电压表利用一个电池来产生已知电压，即标准电压。
电池的电压应与电压表量程相匹配，以确保测量的准确性。
一般情况下，标准电压大约为1.5V，可以使用干电池或充电电池。
在使用电压表时，应定期检查电池的电量，以免电池电量不足导致测量不准确。
总之，电压表是初中物理学习中重要的测量工具之一。
通过学习电压表的原理和使用方法，我们可以准确地测量电路中的电压，并进一步理解电压与电路中其他元件的关系。
同时，了解电压表的量程、精度、内部电阻和与电池的关系，有助于我们更好地使用电压表，使测量结果更加准确可靠。
九年级电压表知识点电压表是物理学中常用的仪器之一，用来测量电路中的电势差，也就是电压大小。
它的使用范围广泛，不仅包括日常生活用电，还包括科研实验和工程应用中。
掌握电压表的相关知识对于我们理解电路原理、解决电路问题具有重要意义。
一、电压表的型号和用途常见的电压表有模拟电压表和数字电压表两种类型。
模拟电压表通过指针或刻度盘来显示电压值，而数字电压表则通过数字显示屏来显示电压值。
两种电压表在测量精度上略有差异，但基本原理是相同的。
电压表主要用来测量电路中的电压大小。
电压是电荷在电路中流动时产生的电势差，单位为伏特（V）。
测量电压可帮助我们判断电路中是否存在电压异常或短路等问题，以确保电路正常工作。
二、电压表的工作原理电压表的工作原理建立在带电粒子在电场中受力的基础上。
当电压表与电路相连后，电荷会从高电势处流向低电势处，由此产生电流。
电流通过电压表中的电阻器，使电压表的指针或显示屏显示出相应的电压数值。
三、电压表的使用注意事项1. 选择合适的量程：在测量电压时，应根据电路中的电压范围选择合适的量程。
过小的量程可能导致指针或数字显示不准确，而过大的量程则可能损坏电压表。
2. 接线正确：电压表的正负极要正确接入电路。
一般来说，红色表示正极，黑色表示负极。
如果接反，电压表的读数将是负值。
3. 注意电压表的内阻：电压表本身具有一定的内阻，其大小取决于具体型号和量程。
在测量电压时，应考虑内阻对电路中电荷流动的影响，确保测量结果准确。
4. 避免短路：电压表应避免与电路中其他元件或导线发生短路，否则可能会造成过大电流通过，导致电压表损坏。
5. 关注精度和灵敏度：不同型号的电压表在测量精度上略有差异。
根据实际需要，选择适当的测量仪器。
此外，电压表的灵敏度也会影响测量结果，过高或过低的灵敏度都可能导致不准确的读数。
四、电压表在日常生活中的应用电压表不仅在科研实验和工程应用中发挥重要作用，也在我们日常生活中扮演着重要角色。
九年级物理专训3：电压表的使用测量用电器两端电压的电压表是电学中的重要仪表，电压表的接入使电路变得更加复杂，在学习过程中，我们要学会鉴别电路中电表类型，判断电压表的测量对象，学会利用“去表法”简化电路，利用“并联法”查找电路故障。
)判断电压表的测量对象(移线法)电压表与哪个元件并联，则其测量的就是哪个元件两端的电压。
判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。
1．(中考·菏泽)在如图所示的电路连接中，下列说法正确的是()A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压(第1题图)(第2题图) 2．如图所示，电路中的电压表V1测量的是________的电压，电压表V2测量的是________的电压。
鉴别电表类型(假设法)鉴别某位置电表类型的方法：一、假设法，随意假设某处的电表类型，再判断该假设是否符合要求；二、直接判断法，根据电表的使用方法直接判断。
3．(中考·长春)如图所示，电路中a、b是电表，闭合开关要使两灯发光，则()A．a是电压表，b是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a、b都是电流表(第3题图)(第4题图) 4．(中考·自贡)如图所示，在“○”处可以接入电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()【导学号：14622046】A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表5．(中考·苏州)在图中虚线框内填入电池和电压表的符号，使电路成为串联电路。
(第5题图)电压表量程间的倍数关系电压表的大量程是小量程的5倍，大量程的分度值也是小量程的5倍，指针位置相同时大量程的示数是小量程的5倍。
