最新人教版九年级物理《电流表、电压表读数》练习

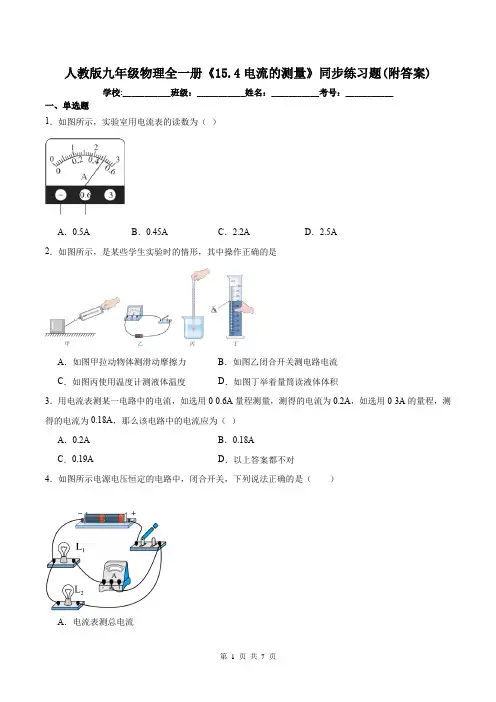

人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，实验室用电流表的读数为（）A．0.5A B．0.45A C．2.2A D．2.5A2．如图所示，是某些学生实验时的情形，其中操作正确的是A．如图甲拉动物体测滑动摩擦力B．如图乙闭合开关测电路电流C．如图丙使用温度计测液体温度D．如图丁举着量筒读液体体积3．用电流表测某一电路中的电流，如选用0-0.6A量程测量，测得的电流为0.2A，如选用0-3A的量程，测得的电流为0.18A，那么该电路中的电流应为（）A．0.2A B．0.18AC．0.19A D．以上答案都不对4．如图所示电源电压恒定的电路中，闭合开关，下列说法正确的是（）A．电流表测总电流B．两灯泡是串联的C．开关只能控制L2D．若灯泡L2断路，则电流表示数保持不变5．能正确测量通过灯泡L2电流的是（）A．B．C．D．6．在如图所示电路中，有一个是电流表，另三个是灯泡，则（）A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表7．如图所示的电路中，用甲、乙两只电流表测量电路中的电流，以下说法中正确的是（）A．甲表测的是通过小灯泡L2的电流B．乙表测的是通过小灯泡L2的电流C．甲表与小灯泡L2并联D．甲表测的是干路中的电流8．普通家用的白炽灯正常发光时，通过灯丝的电流约为()A．20 A B．2 A C．0.2 A D．0.02 A9．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（）A．0.2A B．0.18A C．0.19A D．无法确定10．如图所示是一些同学设计的用电流表测量通过灯泡L的电流的电路图，其中正确的是（）A．B．C．D．二、填空题11．如图电流表的读数是A；如果接线的是另一个量程，则读数是A，分度值是A｡12．如图所示的仪表：该表的名称为，使用时应将该表联在待测电路中，且使电流从该表的接线柱流入，若其所测电流约为1.0安，则应选的量程为．13．某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，甲乙两同学用此电流表先后两次读数为（均使用的大量程）．甲测得的电流值是A；乙测得的电流值是A；14．在实验室，小明发现了一个电流表有两个量程，大量程是0～9A，他先用大量程接入电路，指针位置如图（a），然后再改用小量程接入同一电路，指针指示如图（b），则电流表的小量程为A。

人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。

AVL 1 L 2 S 1 S 2 S 3电流表与电压表的使用1、如图1所示的电路中，电压表V 1、V 2和V 3分别测量的是______、______和______两端的电压；如果电压表V 1、V 2的示数分别为6V 和4V ，那么电压表V 3的示数为_____V 。

2、下图中电源电压保持不变，当开关S 1断开S 2接通时，电压表示数为4.5伏；当开关S 1接通S 2断开时，电压表示数为3伏；则L 1和L 2两端电压分别是 。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。

（3）电流表A 2测通过 的电流。

（4）电压表测量V 1测 两端的电压。

（5）电压表测量V 2测 两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1） 闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（2） 闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（3） 闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（4） 闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。

LV2 A1 A2 V1 R5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。

电压表V 测量两端的电压。

（2）如图2，电灯L 1、L 2A 测通过 的电流。

电压表V 测量 两端的电压。

（3）如图3，电灯L 1、L 2是 联。

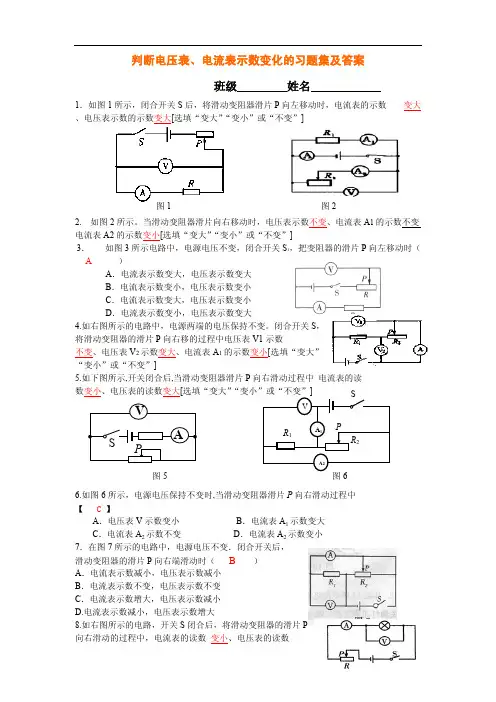

判断电压表、电流表示数变化的习题集及答案班级 姓名 1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数 变大、电压表示数的示数变大[选填“变大”“变小”或“不变”]2.　如图2所示。

当滑动变阻器滑片向右移动时，电压表示数不变、电流表A 1的示数不变 电流表A2的示数变小[选填“变大”“变小”或“不变”]3． 如图3所示电路中，电源电压不变，闭合开关S 1，把变阻器的滑片P 向左移动时（A ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4.如右图所示的电路中，电源两端的电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向右移的过程中电压表V1示数不变、电压表V 2示数变大、电流表A 1的示数变小[选填“变大”“变小”或“不变”]5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中 电流表的读数变小、电压表的读数变大[选填“变大”“变小”或“不变”]6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中【 C 】A ．电压表V 示数变小B ．电流表A 1示数变大C ．电流表A 2示数不变D ．电流表A 2示数变小7．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时（ B ）A ．电流表示数减小，电压表示数减小B ．电流表示数不变，电压表示数不变C ．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大8.如右图所示的电路，开关S 闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数 变小、电压表的读数图5变小、[选填“变大”“变小”或“不变”] 灯泡亮度变暗。

[选填“变亮”“变暗”或“亮度不变”]9．如图所示电路，电源电压恒定，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向左滑动的过程中A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数变小D ．电灯的亮度变暗10．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R 是定值电阻，电源电压恒定。

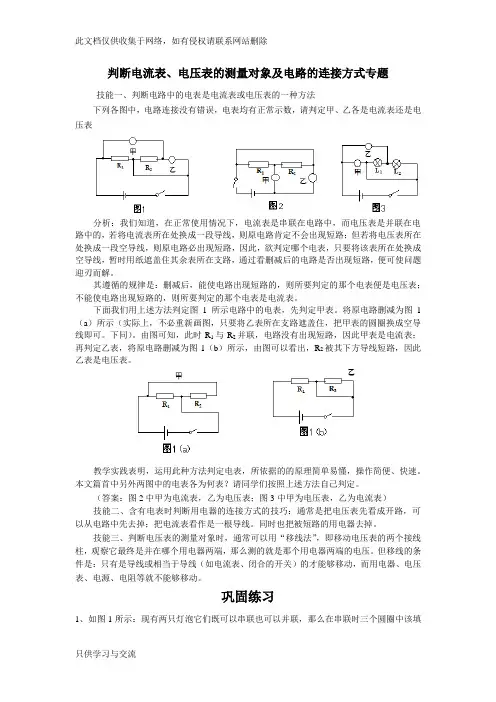

判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。

其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

下面我们用上述方法判定图1所示电路中的电表，先判定甲表。

将原电路删减为图1（a）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。

下同）。

由图可知，此时R1与R2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b）所示，由图可以看出，R2被其下方导线短路，因此乙表是电压表。

教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。

本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。

（答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表）技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填只供学习与交流只供学习与交流入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是 ，B 是 ，C 是 。

初中物理人教版九年级上学期15.4 电流表的测量一、基础题1.关于电流，下列说法中不正确的是( )A. 电流是表示电流快慢的物理量B. 电流是表示电流强弱的物理量C. 电流的单位是安培，符号是“A”D. 电流的符号是“I”，单位可以用毫安，也可以用微安2.下列有关电流表的使用，不正确的是（）A. 电流表并联在被测电路中B. 电流表串联在被测电路中C. 被测电流不超过电流表的量程D. 电流从电流表“＋”接线柱流入，“－”接线柱流出3.在使用电流表和电压表前都要检查指针是否指在________位置。

如图所示的电流表的示数为________A。

4.在电学实验中，电流表应该________（填“串联”或“并联”）在电路中。

如图所示的电流表，若量程为0-3A，则表示的电流为________ A。

5.如图所示的电表量程是________，接入电路前指针如图所示是因为________第4题第5题6.计算器中的电流很小，大约100μA，也就是________A 。

雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于________mA．7.绝________(填“能”或“不能”)把电流表直接接在电源两极，以防电流________(填“过大”或“过小”)烧坏电流表.二、提升题8.如图所示的四个电路，其中电流表A1能直接测出灯L1的电流的是（）A. B.C. D.9.某同学在使用电流表测电流时，如果在闭合开关前，他发现表针是向左边偏转的，则这是因为________；如果闭合关后，他发现电流表指针是向左边偏转的，则这是因为________。

10.一位同学在使用电流表测比较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用“－”和“3”两个接线柱接入了电路，其他操作正确，这样会出现（）A. 指针不动B. 指针反向偏转C. 指针摆动偏小D. 指针摆动太大，电流表可能被烧坏11.如图所示的四幅电路中，电流表能够测灯L1电流的是（）A. B. C. D.12.如图所示的电路中，电流表测量的是（）A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流D. 以上三种都有可能13.如图所示的部分电路中，电流表A1、A2所测量的电流分别是（）A. A1测量通过灯L1、L2的电流之和B. A2测量通过灯L3的电流C. A1测量通过灯L3的电流D. A2测量通过灯L1、L2的电流之和14.关于电流表的使用，下列说法中不正确的是（）A. 使用前如果电流表的指针没有对准零刻度线，需要调零B. 电流表要串联在待测的那部分电路中C. 被测电流不能超过电流表的量程D. 允许把电流表直接连到电源的两极上15.将图甲电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱与________(选填“A”或“B” )相连，若电路中电流约为0.4 A，则电流表的量程应选用________A.16.在“练习使用电流表”的实验中：（1）如题图是实验室中常见的电流表的示意图，请你写出从图中得到的两条信息：①________；②________。

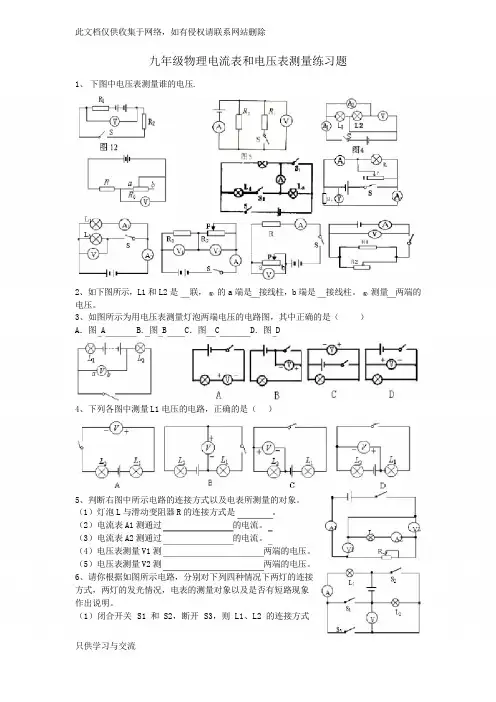

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

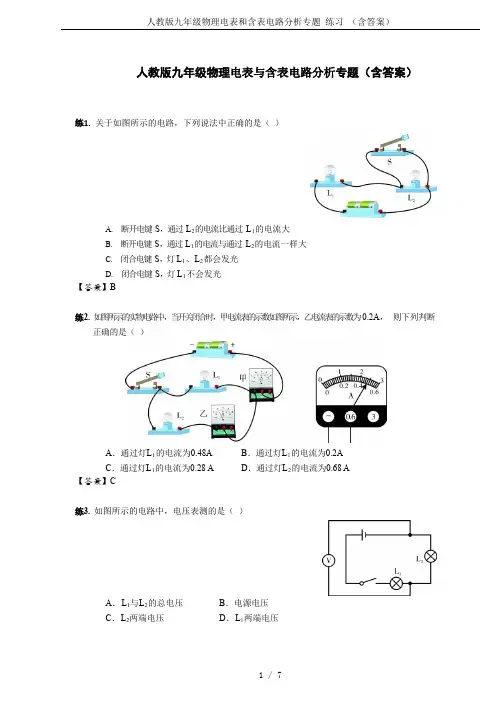

人教版九年级物理电表和含表电路分析专题练习（含答案）人教版九年级物理电表与含表电路分析专题（含答案）练1. 关于如图所示的电路，下列说法中正确的是（）A.断开电键S，通过L2的电流比通过L1的电流大B.断开电键S，通过L1的电流与通过L2的电流一样大C.闭合电键S，灯L1、L2都会发光D.闭合电键S，灯L1不会发光【答案】B练2. 如图所示的实物电路中，当开关闭合时，甲电流表的示数如图所示，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.48A B．通过灯L1的电流为0.2AC．通过灯L1的电流为0.28 A D．通过灯L2的电流为0.68 A【答案】C练3. 如图所示的电路中，电压表测的是（）A．L1与L2的总电压B．电源电压C．L2两端电压D．L1两端电压【答案】C练4. （多选）小红用实验探究串联电路的电压关系时，记录的实验数据如下，请你分析数据归纳出U与U 的关系式是（ ）A ．U 2=12V ﹣U 1B ．U 2=15V ﹣U 1C ．U 2+U 1=15 VD ．U 2=U 1﹣15 V【答案】BC练5. 如图所示，开关闭合后，L 1灯比 L 2灯亮，电流表 A 1示数为 0.3A ，下列说法正确的是（ ）A ．L 1灯电压大于 L 2电压B ．L 1灯电压小于 L 2电压C ．电流表 A 2示数大于 0.3AD ．电流表A 2示数小于 0.3A【答案】C练6. 某小组选用电源、开关、2 个电压表、定值电阻 R 1、R 2、R 3（已知 R 1＜R 2＜R 3）及若干导线来“探究串联电路中电压的规律”．实验过程如图所示，①比较图 a 、b 或 a 、c ，可归纳得出的初步结论： ；②分析比较图 b 或 c ，可归纳得出的初步结论： ．【答案】①串联电路中各部分电压之和等于电源电压． ②同一串联电路中电阻越大，分得的电压越多．【串、并联电路电流规律】【例7】将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（）A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断【答案】B【例8】如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C 三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值【答案】C【例9】在如图所示的电路中，闭合电键K 后，下列判断正确的是（）A.电流表A1的示数和电流表A2的示数都增大B.电流表A1的示数和电流表A2的示数都不变C.电流表A1的示数不变，电流表A2的示数增大D.电流表A1的示数减小，电流表A2的示数不变【答案】C（c）两图读得，则电灯L1、【变9-1】如图（a）所示，当开关S 闭合时，两只电流表的示数分别由图（b）中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A【答案】D【变9-2】如图，比较电流表读数大小（）A．I1＞I2＞I3B．I1＜I2＜I3C．I1=I2=I3D．I2＜I1＜I3【答案】B【变9-3】如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A 【答案】C【例10】如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（）A．通过L1的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为1.7A【答案】A【例11】如图所示电路，已知通过灯泡L1、L2、L3的电流分别为0.3A、0.5A、0.7A，则电流表A1示数为，A2示数为.【答案】1.2A 0.8A【串、并联电路电压规律】【例12】在一个电路中有两个用电器，用电压表测量时两个用电器的电压相等，则这两个用电器的连接方式（）A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．我不知道【答案】C【例13】如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【答案】B【变13-1】如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V【答案】A【变13-2】两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A．4：9 B．1：1 C．3：2 D．2：3 【答案】B【变13-3】在如图所示的电路中，电压表V2示数为5V，电压表V1示数为6V．若电源电压为8V，则L2两端电压为V.【答案】8V【变13-4】如图所示，电源电压恒定．当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V3.5V【答案】C【例14】如图所示是小明设计的实验探究电路，AB 是一段铅笔芯，C 为可以自由移动的金属环，且与铅笔芯接触良好，当C 左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（B ）A.在串联电路中，电流处处相等B.在串联电路中，总电压等于各部分电路两端电压之和C.在串联电路中，总电阻等于各部分电路电阻之和D.电压一定时，电流与电阻成反比。

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图A B.图B C．图C D．图D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1，L2，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

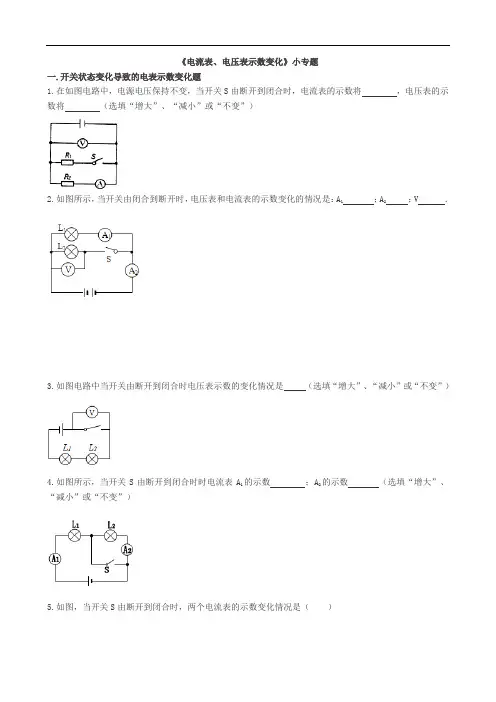

《电流表、电压表示数变化》小专题
一.开关状态变化导致的电表示数变化题
1.在如图电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将，电压表的示数将（选填“增大”、“减小”或“不变”）
2.如图所示，当开关由闭合到断开时，电压表和电流表的示数变化的情况是：A1；A2；V ．
3.如图电路中当开关由断开到闭合时电压表示数的变化情况是（选填“增大”、“减小”或“不变”）
4.如图所示，当开关S由断开到闭合时时电流表A1的示数；A2的示数（选填“增大”、“减小”或“不变”）
5.如图，当开关S由断开到闭合时，两个电流表的示数变化情况是（）
A．A1的示数变大，A2的示数不变
B．A1的示数变小，A2的示数变小
C．A1的示数变大，A2的示数变小
D．A1的示数不变，A2的示数变大
6.如图所示，电源电压不变，当开关S由断开到闭合时，电路中电流表与电压表的示数变化情况是（）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
7.如图所示，电源电压不变，当开关S由断开到闭合，电压表、电流表的示数变化是（）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数不变，电压表示数变大
D．电流表示数变小，电压表示数不变
8.如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（）A．电压表、电流表的示数均变小
B．电压表、电流表的示数均变大
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变大，电流表的示数不变。

新人教版九年级物理电流电压练习题1、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体，结果甲被排斥，乙被吸引，则（）A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电2、在下列仪器中，能检验物体是否带电的是（）A.电压表B.电流表C.电能表D.验电器4、金属导体中形成电流是（）A、正电荷的定向移动B、自由电子的定向移动C、正电荷和自由电子向相反方向的移动D、正电荷和自由电子的无规则运动5、在右图中，当开关S闭合时，能看到下列的哪一种现象 ( )A、只有灯L1亮B、只有灯L2亮C、灯L1和L2都亮D、灯L1和L2都不亮6、如图所示的电路中，开关只控制灯L2的电路是（）7、如图所示，用电流表测干路中电流的电路图，正确的是：()8、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA9、如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）10、如图是测量通过小灯泡的四个电路图，其中接法正确的是（）11、如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流12、在图所示的电路图中，能用电压表正确测出灯L l两端电压的是（）13、如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表二、填空题14、丝绸与玻璃棒相摩擦后，玻璃棒带（选填“正”或“负”）电，将丝绸靠近带负电的轻质小球时会相互〔选填“排斥”或“吸引”）.15、自然界只有两种电荷，同种电荷相互，异种电荷相互。

16、从能的转化角度来看，摩擦起电的过程是把________能转化为______和______的过程。

九年级物理全册15.4电流的测量同步练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册15.4电流的测量同步练习（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册15.4电流的测量同步练习（新版）新人教版的全部内容。

15.4电流的测量同步练习一．选择题(共10小题）1．下列数据中最接近事实的是（）A．两层楼房的高度约为20mB．一张课桌重约500NC．中学生骑自行车的正常速度约为20m/sD．家用照明灯正常工作电流约为0。

2A2．关于电流。

下列说法中不正确的是( )A．电流是表示电流快慢的物理量B．电流是表示电流强弱的物理量C．电流的单位是安培,符号是“A”D．电流的符号是“I"，单位可以用毫安，也可以用微安3．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了,请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A1测量干路电流 B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流 D．电流表A3测量灯L2的电流4．两个学生用电流表测量电路中的电流，一学生接入电路的是0~0.6A这个量程，而另一个学生却按0～3A这个量程读得1。

2A,那么实际测得的电流应是（）A．0。

24A B．2。

4A C．1.2A D．3。

24A 5．关于电流表的使用,下列的说法不正确的是（)A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程C．要正确读出电流表的示数,必须先看清电流表所使用的量程D．如果电流表与被测用电器并联连接，则电流表一定被烧坏6．如图所示,电流表正确测量通过灯L1的电流的电路是（）A．B．C．D．7．如图是某同学实验时的实物电路。

1电流与含表电路分析1. 如图所示，要想同时知道干路电流和各支路的电流，下列测量方式中不正确的是（ ）A B C D2. 在如图甲所示的电路中，闭合开关 S 后，两个灯泡都能发光， 电流表 A 1、A 2 的指针均在图乙所示的位置，则下列说法中正确的是（ ）A ．电流表 A 1 的示数是 1.5AB ．通过灯 L 1、L 2 的电流都为 0.3A C ．通过灯 L 1 的电流为 1.5A D ．电路的总电流为 1.8A3. 在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中a 、b 、c 三处的电流大小。

为了进一步探究 a 、b 、c 三处的电流大小有什么关系，他下一步的操作应该是 （ ）A ．将电源两极对调，再次测量 a 、b 、c 三处的电流B ． 改变开关 S 的位置，再次测量 a 、b 、c 三处的电流C ． 将图中两只灯泡位置对调，再次测量 a 、b 、c 三处的电流D ．换用不同规格的灯泡，再次测量 a 、b 、c 三处的电流4.在如图所示电路中，当闭合开关后，比较a、b、c、d 四处电流的大小，其中不正确的是（）A．a 点的电流一定等于d 点的电流B．a 点的电流一定大于b 点的电流C．b 点和c 点的电流一定相等D．c 点的电流一定小于d 点的电流5.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关 S 后，电流表 A1、A2 示数分别如图乙、丙所示，则通过灯泡 L1、L2 电流大小的判断正确的是（）A．L1 的电流大于 L2 的电流B．L1 的电流等于 L2 的电流C．L1 的电流小于 L2 的电流D．无法比较 L1、L2 的电流大小6.如图是小华同学研究并联电路电流特点的电路图。

当开关 S 闭合时，电流表A1 无示数，电流表A2 有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数。

则该电路中存在的故障是（）A．L1 断路B．L1 短路C．L2 断路D．L2 短路第 6 题图2【参考答案】1.D2.A3.D4. C5. C6.A3。
