手机连接器制程检验规范.pdf

批 准

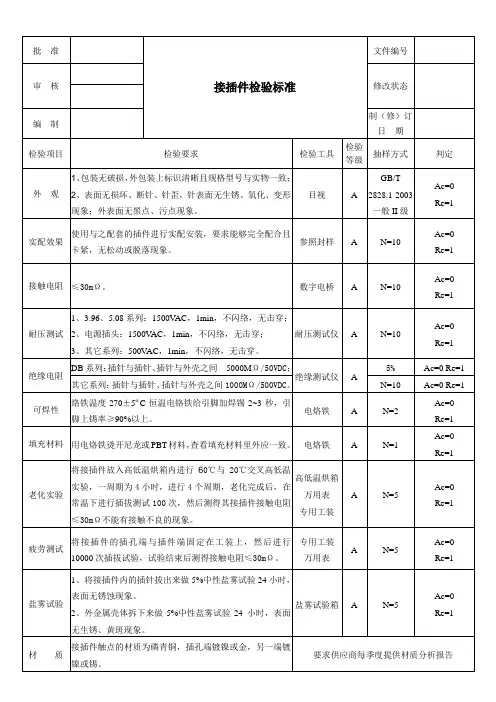

接插件检验标准 文件编号

审 核

修改状态

编 制 制（修）订

日 期

检验项目 检验要求 检验工具 检验

等级 抽样方式 判定

外 观 1、包装无破损，外包装上标识清晰且规格型号与实物一致；

2、表面无损坏、断针、针歪，针表面无生锈、氧化、变形现象；外表面无黑点、污点现象。 目视 A GB/T

2828.1-2003

一般II级 Ac=0

Re=1

实配效果 使用与之配套的插件进行实配安装，要求能够完全配合且卡紧，无松动或脱落现象。 参照封样 A N=10 Ac=0

Re=1

接触电阻 ≤30mΩ。 数字电桥 A N=10 Ac=0

Re=1

耐压测试 1、3.96、5.08系列：1500VAC，1min，不闪络，无击穿；

2、电源插头：1500VAC，1min，不闪络，无击穿；

3、其它系列：500VAC，1min，不闪络，无击穿。 耐压测试仪 A N=10 Ac=0

Re=1

绝缘电阻 DB系列：插针与插针、插针与外壳之间 5000MΩ/50VDC； 绝缘测试仪 A 5% Ac=0 Re=1

其它系列：插针与插针、插针与外壳之间1000MΩ/500VDC。 N=10 Ac=0 Re=1

可焊性 烙铁温度270±5ºC恒温电铬铁给引脚加焊锡2~3秒，引脚上锡率≥90%以上。 电烙铁 A N=2 Ac=0

Re=1

填充材料 用电烙铁烫开尼龙或PBT材料，查看填充材料里外应一致。 电烙铁 A N=1 Ac=0

Re=1

老化实验 将接插件放入高低温烘箱内进行60℃与20℃交叉高低温实验，一周期为4小时，进行4个周期，老化完成后，在常温下进行插拔测试100次，然后测得其接插件接触电阻≤30mΩ不能有接触不良的现象。 高低温烘箱

万用表

专用工装 A N=5 Ac=0

Re=1

疲劳测试 将接插件的插孔端与插件端固定在工装上，然后进行10000次插拔试验，试验结束后测得接触电阻≤30mΩ。 专用工装

发行章 XX有限公司 文件编号

制程检验规范 版 本

页 码

生效日期

文件修订状况

序号 修订说明 版次 修订日期 修订人 批准人 备注

文控中心 评审部门

是否评审 □生产部 □品质部 □研发部 □财务部 □销售部

□要；

□不要；

制订部门 □资材部 □采购部 □综合管理部 □工程部

制 订 审 核 批 准 发行章 XX有限公司 文件编号

制程检验规范 版 本

页 码

生效日期

1.目的：

对本公司的制程检验作业加以规范，使检验条件与程序标准化。

2.范围：

本程序适用于生产各工序的产品质量检查控制,包括工序自检及品质检查等.

3.职责：

3.1 生产各工序作业员：负责产品的自检,保证质量符合要求.

3.2 品质部IPQC检验员：检查有关工序的质量并作好质量记录.

4.内容：

4.1检验要求：

4.1.1检验须在光线充足条件下进行。

4.1.2检验在车间各工段进行，且对要求检验项目一一检查并记录。

4.2制程检验类别：

首件检验、自主检查、制程巡检

4.3制程检验：

4.3.1首件检验：

4.3.1.1 首件检验之时机：

1）机器、物料更换时；

2）机器维修OK后继续生产时；

3）换班、换线时；

4）首次生产时；

生产线应通知IPQC作首件检验。

4.3.1.2生产人员依规定完成初品5PCS之自主检验确认无误后，交IPQC进行首件检验。

4.3.1.3 IPQC依据生产指令、图纸、成品检验标准等相关数据及要求进行检验，检验结果记录于“首件确认报告”中，并送呈主管核准。

4.3.1.4首件检验合格后，生产部门即可开始量产。

4.3.1.5首件检验不合格时，通知生产部门重新作样，IPQC应予以辅助，直至首件检验合格后方可量产。

4.3.2自主检验：

4.3.2.1作业员必须对生产之产品质量负责，依据《作业指导书》、图纸对产品实施自主检验，以确保生产之产品均符合规格要求。

⼿机数据线测试检验标准

（DatacableInspectionStandard）

⼿机数据线检测标准Data cable Inspection Standard

版本记录Version RecordsSl. No. Revision Created / Modified By Date Amendment Details 1

2

3

4

5

6

7

本⽂件属于公司秘密信息，请您恪守保密义务，勿向第三⼈透露。谢谢合作。This file is confidential. Recipient(s) is(are) obligated to maintain secrecy and is(are) not

permitted to disclose the contents of this file to others. Thank you.

1、⽬的Purpose

为确保数据线的⽣产、检验⼯作有序进⾏，为过程质量控制、例⾏检验、最终成品检验和确认检验提供依据。This standard isthe data cable quality acceptance criterion, to ensure the data cable design and produce meet the quality requirements, makesure product quality, provide the judgment standard for the inspection;

2、适⽤范围 S cope

本标准适⽤本公司⼿机产品的各种数据线质量检验。The standard will be applied to data cable’s quality evaluation andsampling inspection for all XXX products ;

3、规范性引⽤⽂件Referred files

⼿机可靠性测试标准；reliability test standard

ABC汽车用品有限公司

标 题 制程检验规范 编号 YB-QW-08 页 次 1/3

制订部门 品管部 版次 A/0 制订日期 2017/11/10

1、目的：

由此规范明确制程之检验与测试作业，以确保产品质量符合要求。

2、适用范围：

适用于本公司在制程中的所有检验与测试作业。

3、权责：

3.1品管部：负责所有制程中的检验与测试作业。

3.2相关部门:制程巡回检验异常的改善.

4、定义：

4.1制程检验：是指生产各工段未结束时首件与巡回检验。

4.2首件检验时机：首次生产、产品异常调修后、等均需重新进行首件确认。

5、制程检验与测试作业内容：

5.1物料确认

5.1.1物料上线时IPQC依据工程图及工艺参数表对上线物料的品名、规格、厂商进行确认，以上的标签标示不清或缺失时对上线物料进行退货。

5.1.2IPQC对物料确认OK后通知产线领班将材料标示生产料号、规格后放置于指定位置。

5.1.3物料确认NG时IPQC开出“纠正预防措施报告”给组长审核,主管核准后交由IQC处理.IQC需在收到信息后两个工作日内回复处理对策。

5.2首件检验作业

5.2.1对于变更工程规格或变更新的作业方法；客户抱怨导致的库存品重工及每次投入新设备、新产品时,由生产开立“首件送检单”交IPQC逐步作首件检验和测试。如来料批次更新及中途品质变异等需重作首件；并将检验和测试结果记录于“首件检验记录表”上，并上交品保组长确认无误后方可正式投入生产。

5.2.2首件制作时可由生产、工程、IPQC共同参与确认，并填写首件检验报告，报告中必须包涵测试仪器及模治具编号、尺寸测量、测试参数等结果。首件生产检验合格后方才进行批量生产作业。

5.2.3对于首件品不合格时必须立即调整制作方式且由责任单位进行分析处理,由ABC汽车用品有限公司

标 题 制程检验规范 编号 YB-QW-08 页 次 2/3
