制程检验规范 (2)

机械加工制程检验规程一、目的：根据公司在机械加工中批量生产的特点特制定此检验规程。

二、范围：适用于本公司自制零件各工序的检验。

三、具体检验项目如下：1、落料(数控冲，数控剪，冲床，俗称展开图)：⑴确认其材质、板厚是否与图相符，我公司所使用的板材主要有冷轧钢板、镀锌钢板、不锈钢板、热轧钢板、镀锌花纹板、铜板、以及铝板应注意其表面要求是雾面，镜面还是拉丝面，不可搞错。

⑵外观1)有无毛边毛刺，锐角，划碰伤，接刀痕，锈蚀；2)面板类，板材在去除毛边时,要特别注意不可被打磨成斜面(四角)；3)如果此产品下道工序须作拉丝处理那么板材表面的划碰伤及毛刺只要不是很明显的手感即可接收,如为镀锌、镀铬等不需喷塑的需保护；4)在下料时还应注意其板材是否平直,不可有明显的波浪状及滚辊印痕。

⑶尺寸检验必须将其四周及孔的毛边毛刺，接刀痕去除于净，并且要产品校平后才能进行测量，否则会影响对产品尺寸的测量及判断。

⑷摆放及保护是否合理此方面主要依据作业指导书上的要求执行检验，要求贴膜保护，用隔板隔离的一定要遵照执行，如果工件摆放过高，四角要用透明打包胶带包好，以免在运输过程中发生倒塌及碰撞，损坏工件表面。

⑸现场有无作自检记录，记录是否真实，写的是否规范等。

⑹上述检验项目不可漏掉任何一项，当全部合格时方可下转。

2、数控折弯，冲床成型。

⑴确认其材质，板厚是否与图相符；⑵外观：表面有无明显之折痕，变形，折斜，划碰伤，接模痕等不良；⑶角度：每一刀的角度依图面清楚进行检测，对于折弯角度较复杂要求较高的工件，可做检具加以控制；⑷方向：在看折弯方向时先弄清楚图面要求的是什么视图方法(第一角，第三角还是机械视图)当发生折弯成型后毛边在正面一定要对折弯方向重新进行确认是否折反。

⑸尺寸：1)依图量测所有折弯尺寸；2)重点尺寸(图纸提示，有特殊标注或标有公差的尺寸)应予以重点控制，特别是那些不易测量，客户有投诉过的重点尺寸一定要设计检具进行控制；3)对不重要的尺寸如加强筋，工艺加强尺寸只要与图纸无太大的差别即可。

1．核对BOM:1-1检验生产线上的产品料号和其各部件的料号是否和BOM上一致。

1-2.检测设备均已校正合格及确保有效期内使用。

2．首检：2-1.生产线刚生产加工或生产过程中换人、换料的第一批（至少取10PCS）产品作首件检验并记录。

2-2.如首检不合格，应立即通知有关（工程、制造）主管。

2-3.只有首检合格后，才允许继续生产。

3．检查作业指导书：3-1.检查作业指导书是否与生产线上所生产产品和工序是否一致。

3-2.检查作业员的作业动作是否符合作业指导书。

3-3.检查以下各表格的使用情况，并作出相应的反应。

预测试不良品记录表作业指导书 X-R图端子机外模测试不良品记录表机器操作说明书 P-CHART图预测试设备效率表（端子机、成型机）设备每日保养卡外模测试外观检验不良记录表成型机操作规范员工技能卡成型机记录表4．巡回检验：4-1.检验员每两小时巡回检验一次，抽取各工序半成品50PCS进行检验，看其是否符合技术要求，并记录于IPQC记录表上，对各领班确认并执行矫正措施进行追踪记录。

4-2.检验员每隔半天或每次调试端子机模后，测量一次端子高度及铆合拉力，每次测量5PCS，并记录于端子铆合高度/拉力记录表上。

4-3.检验员每二小时记录成型机压力及温度于成型机检验表上，检验成型机温度和压力是否出现漂移现象。

5．异常反映及追踪：5-1.制程品质出现异常时，反映生产单位填写生产线问题反映单。

5-2.制程品质异常改正处理措施落实后立即追踪。

5-3.把追踪情况填入IPQC记录表。

5-4.每天填制P-Chart和X-R图。

5-5.每月根据产品品质情况，绘制柏拉图，并分析不良原因。

6．5S查核表记录。

7．每天上交前天各站DPM。

核准：审核：制订：。

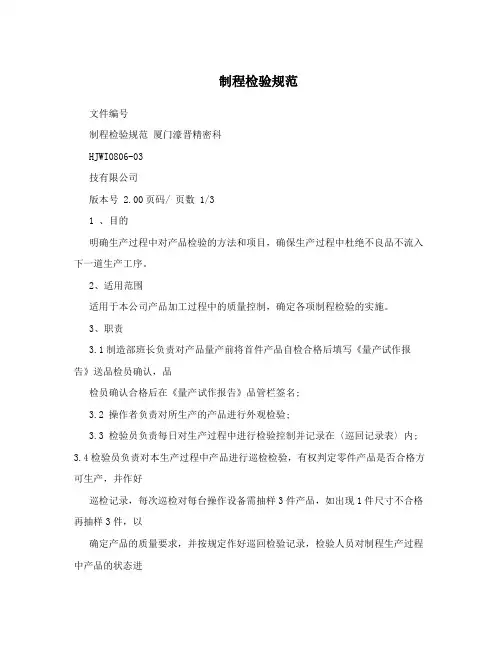

制程检验规范文件编号制程检验规范厦门濠晋精密科HJWI0806-03技有限公司版本号 2.00页码/ 页数 1/31 、目的明确生产过程中对产品检验的方法和项目，确保生产过程中杜绝不良品不流入下一道生产工序。

2、适用范围适用于本公司产品加工过程中的质量控制，确定各项制程检验的实施。

3、职责3.1制造部班长负责对产品量产前将首件产品自检合格后填写《量产试作报告》送品检员确认，品检员确认合格后在《量产试作报告》品管栏签名;3.2 操作者负责对所生产的产品进行外观检验;3.3 检验员负责每日对生产过程中进行检验控制并记录在〈巡回记录表〉内;3.4检验员负责对本生产过程中产品进行巡检检验，有权判定零件产品是否合格方可生产，并作好巡检记录，每次巡检对每台操作设备需抽样3件产品，如出现1件尺寸不合格再抽样3件，以确定产品的质量要求，并按规定作好巡回检验记录，检验人员对制程生产过程中产品的状态进行标识;检验员每次巡检频率需在两小时内;4、检验项目及相应的检验方法，结果判定和不合格品的处理1)产品外观以作业员自检为主，作业员自检判定为合格后品检员依规定之频率(1次/两小时)对生产现场各机台生产品进行抽样检查并按3.4条款要求实行，以确保制程过程中生产产品质量的稳定性;2) 检验员至少两小时进行巡回抽检一次产品尺寸、外观，并依相关产品图纸、技术要求、样品、执行检验工作;4) 执行制程检验须依规定之频率及相关作业指导书或图纸要求进行管制确认品质，由检验人员将产品的质量状况记录于〈巡回记录表〉中, 检验合格产品，检验人员需在标示卡上加盖蓝色OK章即可放行，检验不合格品应由检验人员通知当班长或责任人进行返工返修处理，并加贴不合格标签作好有关状态标识，检验员负责对返工返修产品进行再确认合格时记录在巡回检验记录内。

5)检验员在巡检中发现质量异常(如记录数据与实际不符时或品质不良时)，应及时通知操作工及相关人员采取有效措施予以纠正，直至纠正后产品检验合格后方可投入生产;并做好记录若处理不了的请向上级反馈处理;6) 执行制程检验时，当确定批量产品不合格时，依《不合格品控制程序》，要求相关部门采取措施预以纠正;7) 自检由各生产部门作业员将产品外观、治具配合进行检查，但不作记录，班长负责监督并检查产品的质量状况的真实性;8) 互检:转序时后道工序对前一道工序提供的产品进行验收确认。

制程检验管理规范1．目的为保证产品在生产制程中得到有效检验作业，控制制程品质，降低制程批量返工、报废,提升产品合格率,提高不良问题解决的时效性，特制定本规范。

2．适用范围本文件适用于制程检验作业，在产品有关本文件的管理范围内，如与其它文件相冲突，请以此文件为准。

3．部门职责3.1 生产部：3.1.1 生管：负责生产指令的下发，参与品质异常的处理；3.1.2 线长：3.1.2.1负责填写“首件确认单”送IPQC检验人员对产品进行首件检验确认。

3.1.2.2负责填写“送检确认单”送FQC对产品进行成品检验确认。

3.1.3 维修人员：负责对不良品进行具体维修。

3.2 质量部：3.2.1负责编制生产过程产品和成品检验规范。

3.2.2 负责对首件、制程、成品、包装等过程根据相应规范要求进行检验确认。

3.2.3负责对品质异常不良品的反馈，品质异常的协助分析，品质异常的处理追踪确认。

3.3 工程部：3.3.1提供并判定产品规格是否符合相关技术要求。

3.3.2 负责对不良品的原因进行分析并提出纠正、预防措施。

4．检验4.1 首件检验4.1.1首件检验的触发：当有下列情况发生时，需进行首件确认。

●产线每个工作班开始生产时●批量生产之前●工艺参数变更之后（含关键工装、设备）●更换操作员之后●停产达24小时之后●升级程序之后●切换编码/机种●更换标签纸/碳带●版本切换（结构变更）●生产发生异常，停线（机）超过2小时以上再次恢复生产时4.1.2首件检验的发起：当达到首件检验的触发条件时，由生产车间填写相应的《首件确认单》，并进行自检，依据作业指导书的要求，确保各测试站测试程序或测试参数合格后签字，并连同当批次生产的前5PCS产品一起送交IPQC人员进行专检确认。

4.1.3首件检验的实施：IPQC接到《首件确认单》后，依据《首件检验规范》实施检验、确认；无《首件确认单》不予进行检验。

4.1.4依据生产通知单核实《首件确认单》的产品信息，确认是否为要生产的产品；4.1.5依据相应产品的《检验规范/规格书/图纸/作业指导书/变更通知单》等确认产品是否符合要求；4.1.6当产线未做首件检验、未完成首件检验或经首件检验不合格时，禁止产线进行批量生产作业；4.1.7 IPQC进行首件检验确认合格后，在《首件确认单》上签字；4.1.8 IPQC需要将首检合格的5PCS样品与《首件确认单》共同暂存在首件摆放区，保存到班次结束；4.1.9首检中发现不合格项，可直接反馈至生产车间进行对策改善；当二次对策改善无效时，可开具《品质异常单》处理；4.1.10首件检验记录的归档：当批次产品生产完毕后，产品质量部须及时将《首件确认单》归档，并按月整理后封存保管。

德信诚培训网制程检验规范（IATF16949-2016/ISO9001-2015）1.0目的保证产品品质的一致性，对产品生产过程进行全面有效控制。

2.0适用范围从物料投入至半成品生产直至包装入库前的各工序3.0权责3.1.生产部---生产计划的执行，生产过程品质的保证3.2.IPQC---监督各生产部规定制程检验工作的执行力度与品质统计控制4.0作业内容4.1 IPQC对产线上线前物料进行确认；4.2 确认上线的新订单各机种首件；4.3 每两小时对各工序作业品质进行巡回确认德信诚培训网4.4 单项外观不良率超过3%，电性不良率超过1%须立即开立品质异常联络单进行反馈4.5 对于由现场执行的改善措施进行跟踪并及时反馈上司。

工序项目允收标准检验方法检验工具及附件判定基准类别内容MAJ MIN裁线外观印字清晰无油污,字体一致.印字内容与要求相同.目视工程图/样品△线材外被光滑无明显夹痕,无损伤,无色差. 目视样品/色板△印字方向每把线材印字头尾方向一致目视目视△裁线结构尺寸线材规格与工程图中线材规格标准一致量测千分尺△色序/排线与图面相符目视工程图/样品△分线分线长度与图面要求相符且无压伤量测/目视钢尺/工程图△总长度与图面要求相符量测尺/工程图△剥皮长度与工程图面相符量测钢尺/工程图△线芯无切伤/切断芯线及导体目视/ △端子压著外观端子型号/规格无变形、料带过长、损伤,端子型号规格均与图面相符.目视工程图/样品△线材无压伤、破损,规格、颜色符合图面要求. 目视工程图/样品△压着结构拉力依线材规格及端子型号确定拉力大小,须符合<<标准拉力表>>中要求量测拉力计△到位端子前脚两端均可见芯线且端子后脚间能看见绝缘皮目视/ △芯线不能有外露、压断铜丝、飞铜丝现象目视/ △全检端子外观除拉力外同端子压著工序目视放大镜△组装胶芯插端子规格Housing型号规格与工程图相符.颜色和塞孔正确.线材规格裁线长度正确,与工程图相符.量测尺/工程图△印字Housing和线材印字清晰,内容与颜色正确,不易脱落.目视工程图/样品△外观Housing无损伤,缺料,杂色等,线材无压伤,无端子变形,无单根受力,色序排列正确,无掉PIN,端子未插到位,漏插胶壳,飞丝,芯线掐伤,组合线无长短不一,套管到位烘紧无破损.目视工程图/样品△测试电气性能无开路,短路,错位,绝缘,耐压,接触不良测试测试机△焊接分线外观无分伤线,撕破外被,露铜,分线尺寸符合工程图要求.目视/量测钢尺/工程图△剥线尺寸剥头尺寸符合工程图面/SOP要求量测钢尺/工程图△外观无飞丝,剥断铜丝或伤芯线目视/ △焊接材料连接器规格型号与图纸一致，无用错规格目视工程图/样品△外观 焊点圆滑,饱满,无假焊,脱焊,漏焊,错位,烫伤零件及线材.目视 工程图/样品 △ 焊接接点焊点排位 焊点排位与图纸要求一致，无焊错位目视 工程图/样品 △ 温度铬铁温度 焊接温度是否符合作业要求,有无偏高或偏低.量测 温度计 △ 成型成型材料使用胶料材质颜色硬度等与图纸一致目视 工程图/样品△ 外观无缩水,流纹,毛边,冲胶,杂色,错模,变形,模印,气泡,缺料.目视 / △ 无压伤线材及零件目视 / △ 模具编号、LOGO 方向及图样与工程图相符目视 工程图/样品 △ 尺寸头部外露、SR 卡口等尺寸与工程图面相符量测 卡尺/工程图△ 吹 套 管外观 外观 套管缩紧,无烫伤,无破损.目视 / △ 尺寸规格 套管规格颜色正确,长度及烘烤位置符合工程图要求.量测 钢尺/工程图△ 脱 皮脱外皮外观脱皮口平齐,无刮伤芯线外被及铜丝，头尾方向正确目视 / △ 尺寸脱皮长度与工程图面相符.量测 钢尺/工程图△ 剥芯线外观无脱断/脱伤芯线及铜丝,铜丝保持整齐,无散乱.目视 / △ 尺寸脱皮尺寸符合工程图要求.量测钢尺/工程图△扭线扭铜丝外观无飞丝,打结,无漏扭及过松现象目视/ △尺寸各尺寸与工程图面相符. 量测钢尺/工程图△焊接温度铬铁温度焊接温度是否符合作业要求,有无偏高或偏低.量测温度计△材料锡丝规格锡丝是否为无铅环保锡丝,锡丝型号规格是否与工程图面要求符合目视/量测卡尺△产品外观焊点圆滑,饱满,无假焊,漏焊,错位,烫伤零件及线材.目视/量测测试机/工程图△沾锡参数锡炉温度锡炉温度是否符合作业要求,有无偏高或偏低.量测温度计△材料锡丝锡条规格锡条是否为无铅环保锡条,焊接头型号规格是否与工程图面要求符合,锡炉是否为环保专用锡炉目视/量测XRF环保测试仪△产品外观沾锡部分光亮，无连锡、大头、OD不符；沾锡不到位、烫伤线皮、线身沾锡渣、氧化发黑等目视工程图△绕扎线材料扎带规格扎带规格材质颜色等符合图纸要求目视工程图△尺寸扎线及头尾尺寸扎线中间主体尺寸及头尾留长尺寸与图纸一致量测钢尺△绕扎线外观外观扎带无破损、露铁芯；扎带扭转圈数正确，无松散；PET扎带有筋面是否朝上；线材是否刮伤;头/尾是否夹伤撞伤目视目视△功能测试治具测试治具测试治具使用是否正确,治具是否正常. 量测点检样品/工程图△参数设定测试参数测试机各项参数设定是否与工程图要求一致. 目视工程图△电气性能电性测试无开路,短路,错位,绝缘,耐压,打火,瞬间不良等.测试测试机△外观全检外观头部端子规格与图纸一致；无冲胶缺胶、缩水流纹料花、压伤线材五金头、五金头脏污氧化；外模鼓包变形；外模错模、合模线过大、外模开口凹坑、露内模锡点、LOGO方向正确；网尾裂缝等目视图纸/样品△线身线材印字内容与图纸一致，整把线材印字内容头尾方向须一致；线身无刮伤脏污颗粒，印字清晰可识别；目视图纸△尾部SR无变形，压线露铜，进料嘴过大手感明细目视目视△尺寸尺寸成品各尺寸符合图纸要求（端子外露、SR卡口、SR留长及锡尾留长等尺寸）量测卡尺/钢尺/卷尺△电测性能电性无短断路绝缘耐压不良等测量导通测试机△信耐性可靠性可靠性线材摇摆及头尾吊重及阻燃等级等可靠性符合图纸要求测量摇摆机/吊重仪/阻燃测试仪△包装外观包装方式包装方式符合图纸/SOP要求；外箱标签内容正确；标签内容与实物一致，无混料错料目视图纸/SOP △数量数量装箱数量符合要求，无短装多装量测电子磅△5.0参考文件制程检验程序6.0相关记录IPQC巡检记录IPQC巡检日报表(2).xls成品抽检台帐成品检验报告.docIQC进料检验报告德信诚培训网IQC进料检验报告.xls铬铁/锡炉温度点检表烙铁温度点检表.xls外观、电性全检日报表FAI检验报告记录表.xls。
