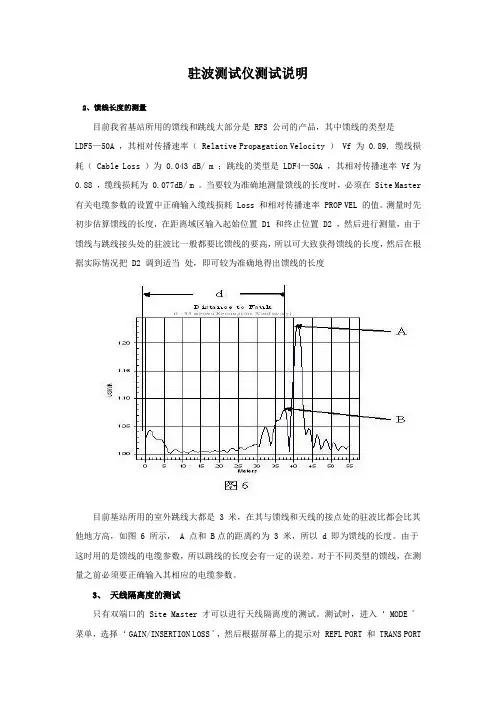

驻波测试仪测试说明2、馈线长度的测量目前我省基站所用的馈线和跳线大部分是 RFS 公司的产品，其中馈线的类型是LDF5—50A ，其相对传播速率（ Relative Propagation Velocity ） Vf 为 0.89, 缆线损耗（ Cable Loss ）为 0.043 dB/ m ；跳线的类型是 LDF4—50A ，其相对传播速率 Vf为0.88 ，缆线损耗为 0.077dB/ m 。
当要较为准确地测量馈线的长度时，必须在 Site Master 有关电缆参数的设置中正确输入缆线损耗 Loss 和相对传播速率 PROP VEL 的值。
测量时先初步估算馈线的长度，在距离域区输入起始位置 D1 和终止位置 D2 ，然后进行测量，由于馈线与跳线接头处的驻波比一般都要比馈线的要高，所以可大致获得馈线的长度，然后在根据实际情况把 D2 调到适当处，即可较为准确地得出馈线的长度目前基站所用的室外跳线大都是 3 米，在其与馈线和天线的接点处的驻波比都会比其他地方高，如图 6 所示， A 点和 B点的距离约为 3 米，所以 d 即为馈线的长度。
由于这时用的是馈线的电缆参数，所以跳线的长度会有一定的误差。
对于不同类型的馈线，在测量之前必须要正确输入其相应的电缆参数。
3、天线隔离度的测试只有双端口的 Site Master 才可以进行天线隔离度的测试。
测试时，进入‘ MODE '菜单，选择‘ GAIN/INSERTION LOSS '，然后根据屏幕上的提示对 REFL PORT 和 TRANS PORT进行校准，之后再把 REFL PORT 和 TRANS PORT 端口分别连接到发射天馈线和接收天馈线即可测得天线的隔离度。
图 7 为一隔离度的测试图，从图中可看到从 935-960MHz 范围内隔离度都大于 60dB ，符合隔离度的要求。
图 7 天馈线隔离度的图形4、软件的应用Site Master 通过 RS232 口与计算机相连，利用在 Windows环境下运行的软件可对其数据进行管理和分析。
驻波比测试仪说明目录•驻波比测试仪简介•驻波比测试仪的操作使用•驻波比测试仪的应用场景•驻波比测试仪的维护与保养•驻波比测试仪的发展趋势与未来展望01驻波比测试仪简介驻波比测试仪是一种用于测量传输线驻波比的电子测量仪器。
定义主要用于测量和监控微波传输线、天线馈线等系统的驻波比，以确保其性能正常。
用途定义与用途驻波比测试仪通过测量传输线上的电压幅度和相位，计算出传输线上的驻波比。
工作原理信号源检测器测试仪内部产生一个测试信号，该信号通过待测传输线后，被反射回来形成驻波。
测试仪内部的检测器测量反射波的电压幅度和相位，计算出驻波比。
030201工作原理特点与优势特点具有高精度、高稳定性、易于操作等特点。
优势能够快速准确地测量传输线的驻波比，帮助用户及时发现和解决传输线的问题，提高通信系统的性能和稳定性。
02驻波比测试仪的操作使用开机首先打开驻波比测试仪的电源开关，等待仪器自检并进入正常工作状态。
连接天线将测试天线连接到驻波比测试仪的相应接口，确保连接稳定可靠。
选择测试模式根据需要选择合适的测试模式，如单端口测试或双端口测试。
开始测试按下开始按钮，驻波比测试仪将自动进行信号的发送和接收，并实时显示测试结果。
记录结果测试完成后，驻波比测试仪会显示出驻波比值，用户可以记录或打印测试结果。
关机完成测试后，关闭驻波比测试仪的电源开关，并断开与天线的连接。
操作步骤确保测试天线与驻波比测试仪的接口匹配，避免因不匹配导致测试结果不准确或仪器损坏。
天线匹配在进行驻波比测试时，应远离可能产生干扰的设备或物体，如其他无线通信设备、金属物体等。
远离干扰源为确保测试结果的准确性，建议定期对驻波比测试仪进行校准。
定期校准在测试过程中，应保持测试环境的稳定，避免温度、湿度的急剧变化对测试结果产生影响。
环境条件注意事项常见问题及解决方案无法开机或开机自检失败检查电源线是否连接良好，仪器是否有故障，如有需要请联系专业维修人员。
测试结果不稳定或误差较大检查天线是否连接稳定，远离可能的干扰源，重新进行测试。
MF003503 射频仪器使用无线产品课程开发室-Site MasterISSUE1.0学习目标z 掌握使用Site Master 测量驻波比的方法z 掌握使用Site Master 进行故障定位的方法学习完本课程您应该能够课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z基本功能ÎSWR/RL驻波比/回波损耗测量ÎCL线缆插入损耗测量ÎDTF故障定位z频率范围ÎS330A型7003300MHzÎS331A型253300MHzz测试范围ÎSWR 1.00 65.00ÎRL 0.00 54.00 dBÎCL 0.00 20.00 dBÎ最大输入功率22dBm约156mWÎN型开短路器一个N型50欧姆负载一个有些新申购设备配置了一个三通头分别用做开路器短路器负载ÎN-N电缆N-DIN电缆各一根为了测试方便最好再自行配备一些转接头Î12.5 15VDC 充电器一个z常用按键说明ÎON/OFF开关ÎSTART CAL开始校准ÎENTER 执行键ÎRUN/HOLD 扫描起止键ÎESCAPE/CLEAR退出目前状态清除显示ÎUP/DOWN 选择菜单增加或减少参数值调整显示对比度ÎAUTOSCALE 最佳显示调整课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z 第一步选择测量指标设置初始参数Î选择测试项目¾选择主菜单中“OPT”选项¾按“B1”和UP/DOWN 键选择选择要测试的项目SWR 按ENTER 键确认¾按ESCAPE 键返回主菜单Î选择选择测量的频率范围测量的频率范围¾选择主菜单中FREQ 出现下级菜单¾按F1用数字键输入扫描起始频率按ENTER 键确认¾按F2用数字键输入扫描截止频率按ENTER 键确认¾按ESCAPE 键回主菜单Î选择计量单位若使用缺省值可以跳过该步骤¾选择主菜单中“OPT”选项按“MORE”¾按“B5”选择计量单位一般选缺省的METRIC 按ENTER 键确认¾按ESCAPE 键返回主菜单z第二步校准做任何测量前必须先做这一步Î步骤1按START CAL键激活校准菜单¾屏幕会提示PERFORM CALIBRATIONCANCELCAL A909-915 MHzCAL B: 935-960 MHzÎ步骤2用上/下键和ENTER键选择A或B¾选A或B都可以不必管CAL A 或CAL B 后面的频率数校准后其频率自然会等于设定的频率范围¾屏幕会提示Connect OPEN, PRESS ENTERÎ步骤3将开路器接到TEST PORT按ENTER¾屏幕会提示Connect SHORT, PRESS ENTERÎ步骤4将短路器接到TEST PORT按ENTER¾屏幕会提示Connect LOAD, PRESS ENTERÎ步骤5将负载接到TEST PORT按ENTERÎ稍等一下系统将会根据测量结果开始计算自动校准z第三步测量驻波比Î步骤1通过测试电缆连接要测试的设备¾一般是从机顶跳线口测试也可以从连接CDU的超柔电缆口测试Î步骤2缺省情况下系统将自动开始测试如果系统没有自动测试请按RUN/HOLD键开始测试每按一次仪器会对所选频段测试一次Î步骤3调整测试结果的显示比例¾可以通过按AUTO SCALE 键自动调整显示比例¾也可以通过选择主菜单下SCALE手动输入TOP BOTTOM和LIMIT值改变显示比例Î步骤4读取测量的最大驻波比SWR数据¾按FREQ菜单下的MKRS键MAKERS标记打开一个MKRS¾选择EDIT 用上/下键改变该MKRS对应频率值读取需要测量的范围内最大的SWR值¾读取最大的SWR值还有另一种方法按FREQ菜单下的MORE键选择PEAK该MKRS将自动跳转到最大的SWR值所在频率Î注如果测量的频率范围大于需要测量的频率范围如需要测量的是935M960M实际测量的是900M1000M只有取所需测量频率范围内的SWR最大值才有意义为了方便应用可以先设置2个MKRS标记出需要测量的频段高端频率和低端频率然后再设置第3个MKRS读取所需频段内的最大SWR做为最终测试结果课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z当驻波比大于设定指标一般是1.5时需要使用DTF功能具体定位问题点z第一步设置初始参数最大距离中心频率电缆型号Î选择主菜单中“DIST”选项按“DTF AID”Î输入D2的值即最大距离一般取到天线的距离按ENTER键确认Î输入“Center Freq”的值一般取测量频段的中间值按ENTER键确认Î按DOWN键选择电缆型号系统会自动显示该电缆的其他参数一般常用的电缆有3种FSJ450B即通常所用的1/2英寸跳线LDF550A即通常所用的7/8英寸馈线LDF650A即通常所用的5/4英寸馈线电缆型号的选择以整个天馈系统使用的主要电缆为准一般以馈线为主以1/2英寸跳线为主目前只有两种情况小基站与天线距离小于10m时直接用1/2英寸跳线GPS天线直接用1/2英寸跳线连接到设备z第二步校准步骤同前所述z第三步开始DTF测试Î步骤1缺省情况下系统将自动开始测试如果系统没有自动测试请在主菜单下按“DIST”键开始自动测试Î步骤2按“MKRS”打开一个MARKER读取最大值处的距离值Î步骤3根据读取的距离检查天馈系统¾可以根据读取的距离值D重新选择D1D2例如D1D1m D2D1m再次进行测试以便进一步定位问题点¾如果此处是接头可能是接头未拧紧接头制作太粗糙或进水¾如果非接头处出现了一个峰值SWR则怀疑该处线缆可能有故障如断裂课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题一有塔放测量时的设备连接Î有塔放时测量天馈驻波比需要在CDU加电的情况下进行因为塔放需要CDU供电12VDCÎ为了保证仪器安全测试时必须增加隔直模块如图所示分路器RXIN天线分析仪塔放接收天线天线分析仪SITE MASTER 接收天馈测试附件N阴头接BTS机柜顶端的SMA阴头接分路器的IN端N阴头接天线分析仪接收天线端子千万不能把接Site Master和接天线的接头搞反了那样必定烧毁Site Master二频率选择Î测量的频率范围不宜过大否则测量结果可能不准Î如果是ETS450D基站一定要选择S331A型测量范围253300MHz而不能选择S330A型测量范围7003300MHz三如果天馈线较长对驻波比的指标要求应严格一些ÎSite Master测量驻波比是一种“小信号测量”向天馈系统发射一个小功率的信号测量信号回波根据发射功率和测量所得的回波功率计算各种指标Î如果天馈线较长Site Master发射的信号在天馈系统里衰减会很大回波就会减小从而造成计算所得的驻波比较小但并不能真正反映天馈系统的驻波比当真正的基站工作时其发射功率40W远远大于SiteMaster如果天馈系统驻波比较大就会产生驻波告警甚至损坏设备Î为了弥补Site Master的这个缺陷在天馈线较长时需要对驻波比指标要求严格一些如不得大于1.4z使用时的常见问题Î问题1既然在进行DTF操作时也会显示天馈系统在不同距离处的驻波比SWR那我们可否直接用DTF功能测试SWR岂不是一举两得¾不可以DTF测试时显示的驻波比并不是真正的驻波比它的峰值只代表峰值处可能有问题严格地说这应该是Site Master软件显示上的一个BUG Î问题2有时会出现屏幕完全没有显示的现象¾根据经验一般不是仪器出现故障而是操作者将对比度设置为“0”导致所有图象无法显示¾解决方法关机再开机先不要按任何其他键一直按住“上”键增加对比度即可Î问题3有时按START CAL键没反映无法进行校准操作¾解决方法按几下ESCAPE键然后再按START CAL键z使用时的常见问题Î问题4如何设置让系统连续进行SWR测试¾选择主菜单中“OPT”选项¾按“B4”选择“SINGLE SWP ON”开启连续测试还是“SINGLE SWP OFF”关闭连续测试按ENTER键确认¾按ESCAPE键返回主菜单Î问题5进行DTF测试时输入最大距离和中心频率校准以后发现测试的频率范围变了是否有问题¾没问题仪器就是这样设计的¾有一点需要注意进行DTF测试后一般会发现频率范围大大增加此时如果需要再进行SWR测试不能仅仅改变频率范围如从100M1000M改到890M960M然后读取测量值因为此时的结果是不准确的正确的方法是重新设定频率范围重新进行校准然后再测量。
