常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。
接下来，主菜单被显示在信息屏上。
-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。
▪FREQ - 选择频率菜单，说明在29页。
▪DIST - 距离菜单选项，说明在2-13页。
▪SCALE- 刻度菜单选项，说明在2-18页。
▪OPT - 选项菜单，说明在2-19。
▪POWER- 功率菜单选项，说明在2-21页。
∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。
也提供标记菜单通道。
被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。
- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。
▪F2 - 打开F2点的参数值，这是频带扫描的结束值。
按回车键（ENTER），当前数被受。
▪MKRS - 选择标记菜单，说明在2-10页。
▪MAIN - 返回主菜单。
∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。
选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。
选MKRS键也将调用一下菜单。
-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。
▪M2，M3，M4同上。
▪MAIN —返回主菜单。
∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。
BIRD驻波比测试仪使用说明书鸟牌驻波比测试仪菜单名录一：Mode：主菜单Measure Match：驻波分析（驻波比要求控制在1.5以内，1.5以上需要处理）Fault Location：故障定位（确定在几米处有好大的驻波，一般先处理接头处）Measure Power：能量分析（基本上不用）Utility：应用程序二、Mode的子菜单Measure Match：驻波分析Save/Recall：保存/回放Auto Scale：自动刻度（不要动它，不小心碰到了的话，要么重新设置要么以后每次测试看不到波形时再次点击）Limit：限制测试（一般设置在1.5）Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印Fault Location：故障定位Save/Recall：保存/回放Auto Scale：自动刻度Limit：限制测试Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印三：Mode/Measure Match/Config：驻波分析的设置Freq：频率设置Start：开始频率Stop：终止频率Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值Max：最大值Auto Scale：自动刻度Units：单位Cbl Loss：线损（一定要断开天线）Rtn Loss：回波损耗VSWR：电压驻波比Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）四：Mode/Measure Match或Fault Location /Calibrate：校准Open：开路标准Short：短路标准Load：50欧姆负载※每次重新设置参数之后都要进行校准，校准器的三个接口分别校准五：Mode/Fault Location/Config：故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽，馈线类型及进行校准频率带宽＝35,000*相对速率（%）/线长（m）---在Measure Match下设置Freq：频率设置Start：开始频率（890M）Stop：终止频率（960M）Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值（1）Max：最大值（5）Auto Scale：自动刻度（根据波形大小自动调整可都是波形显示到窗口）Units：单位Cbl Loss：线损Rtn Loss：回波损耗VSWR：电压驻波比（一般都选择驻波比，其他的要换算成驻波，比较麻烦）Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cbl Type：设置馈线的类型（改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型）Vel. Prop：传播速度Loss：线损Cable List：馈线类型Distance：设置距离Start：开始距离（0米）Stop：终止距离（大于馈线的长度，一般不用变）Max：最大距离Units：单位Meters：米（一般选米为单位）Feet：英尺Smooth：平滑（平滑指的是对显示的轨迹取平均值的一项功能）High：高平滑度Medium：折中平滑度Low：低平滑度None：没有Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）六：Marker：标识点Mark：选择标识点Active：关闭或激活标识点Type：设置标识点的类型Type Line：线性标识点Type Triangle：三角形标识点。
Bird驻波比测试仪快速使用指南Bird驻波比测试仪表快速使用指南文档密级：内部公开Bird驻波比测试仪表快速使用指南华为技术有限公司版权所有侵权必究2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开说明：在无线网络现场，天馈驻波比测试及DTF测试，在大部分情况下使用安利公司的Site Master，但在有些地方使用的是美国Bird驻波比测试仪。
由于前期很少接触这款仪表，对其操作和使用很生疏。
在这里希望通过这个说明指导的给使用者一个有效支持。

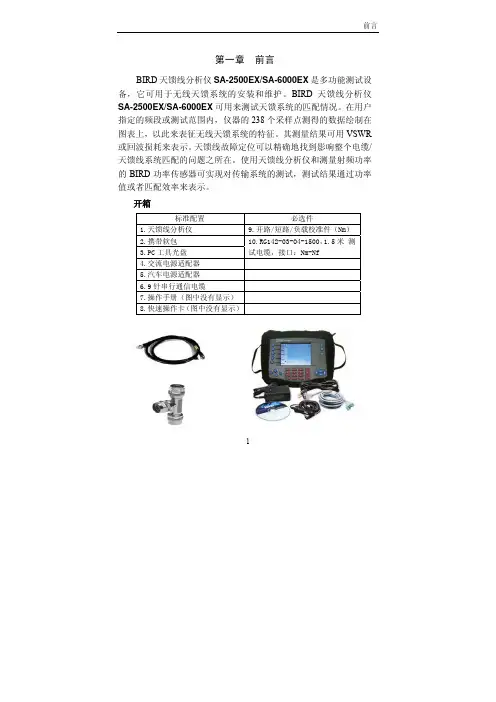

操作型号SA-2500EX/SA-6000EX2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开一、准备1. 开箱，检查所有选配件是否齐全。
清点完所有配件及选件，我们下一步就可以对仪表进行通电检查。
2. 正确连接仪表的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪表处于随机充电状态。
3. 仪表进入正常工作状态后，我们就要对仪表进行设置、校准，做好测试前的准备工作。
二、校准1. 首先我们要选择测试的频率范围，在仪表面板的右下方有四个功能键：Mode 键（测量模式）Config 键（设置）Calibrate 键（校准）和Marker键（标记点），这台仪表主要通过这四个功能键来完成测试。
2. 我们按一下Mode 键（测量模式），仪表左侧菜单会出现Measure Match（匹配测试，测驻波比）Fault Location （测电缆长度）Power Measure（测功率）三个菜单，我们在Measure Match（匹配测试，测驻波比）菜单下设置频率范围，按一下该菜单，仪表左侧菜单显示如下：在这种状态下，我们按Config 键，仪表左侧菜单显示如下：2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开再按Freq 键，我们就可以利用数字键及上下左右键进行频率范围设置，如我们设置890-960MHz。

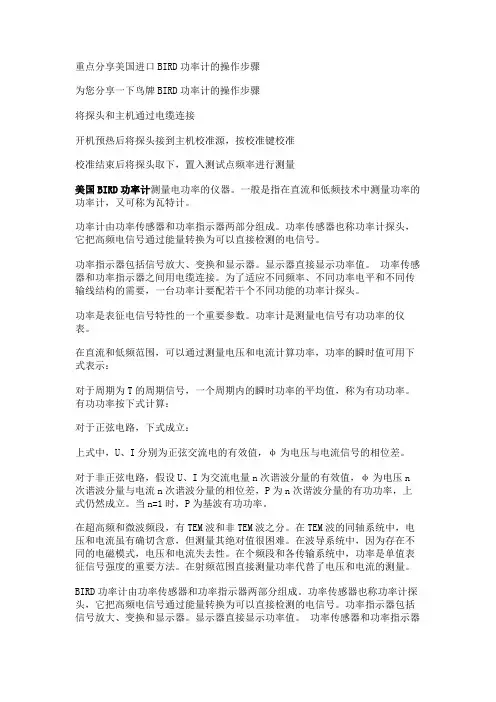

重点分享美国进口BIRD功率计的操作步骤为您分享一下鸟牌BIRD功率计的操作步骤将探头和主机通过电缆连接开机预热后将探头接到主机校准源，按校准键校准校准结束后将探头取下，置入测试点频率进行测量美国BIRD功率计测量电功率的仪器。
一般是指在直流和低频技术中测量功率的功率计，又可称为瓦特计。
功率计由功率传感器和功率指示器两部分组成。
功率传感器也称功率计探头，它把高频电信号通过能量转换为可以直接检测的电信号。
功率指示器包括信号放大、变换和显示器。
显示器直接显示功率值。
功率传感器和功率指示器之间用电缆连接。
为了适应不同频率、不同功率电平和不同传输线结构的需要，一台功率计要配若干个不同功能的功率计探头。
功率是表征电信号特性的一个重要参数。
功率计是测量电信号有功功率的仪表。
在直流和低频范围，可以通过测量电压和电流计算功率，功率的瞬时值可用下式表示：对于周期为T的周期信号，一个周期内的瞬时功率的平均值，称为有功功率。
有功功率按下式计算：对于正弦电路，下式成立：上式中，U、I分别为正弦交流电的有效值，φ为电压与电流信号的相位差。
对于非正弦电路，假设U、I为交流电量n次谐波分量的有效值，φ为电压n 次谐波分量与电流n次谐波分量的相位差，P为n次谐波分量的有功功率，上式仍然成立。
当n=1时，P为基波有功功率。
在超高频和微波频段，有TEM波和非TEM波之分。
在TEM波的同轴系统中，电压和电流虽有确切含意，但测量其绝对值很困难。
在波导系统中，因为存在不同的电磁模式，电压和电流失去性。
在个频段和各传输系统中，功率是单值表征信号强度的重要方法。
在射频范围直接测量功率代替了电压和电流的测量。
BIRD功率计由功率传感器和功率指示器两部分组成。
功率传感器也称功率计探头，它把高频电信号通过能量转换为可以直接检测的电信号。
功率指示器包括信号放大、变换和显示器。
显示器直接显示功率值。
功率传感器和功率指示器之间用电缆连接。
为了适应不同频率、不同功率电平和不同传输线结构的需要，一台功率计要配若干个不同功能的功率计探头。

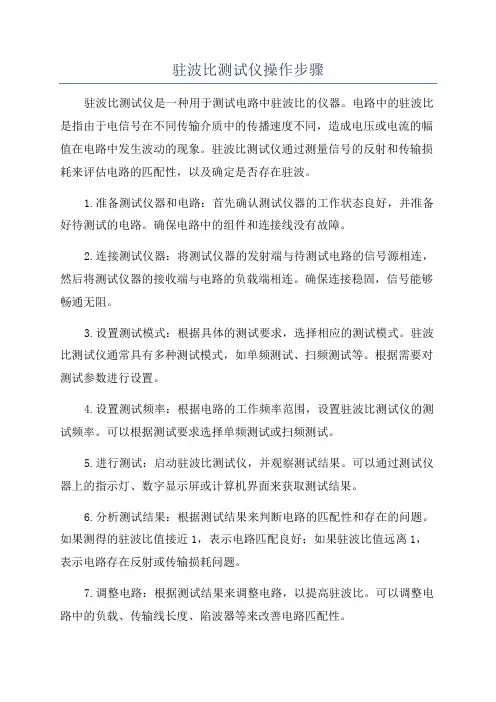

驻波比测试仪使用说明1.准备工作：a.将驻波比测试仪放置在平稳的表面上，确保其稳定性和准确性。
b.将测试仪与待测试的传输线相连接，并确保连接可靠。
c.检查测试仪的电源和信号线的连接是否正确。
2.预热：当驻波比测试仪长时间未使用或环境温度发生较大变化时，需要进行预热操作。
将测试仪打开，并保持运行一段时间，直到所有指示灯正常工作。
3.设置测试参数：a.在仪器面板上选择合适的工作频率范围。
根据传输线的特性和待测电路的需求，选择适当的频率范围。
b.设置测试仪的输入功率。
根据待测电路的工作条件，设置适当的输入功率。
c.进行标定操作。
如果测试仪上有标定功能，可以使用标定工具进行标定，以提高测试精度。
4.开始测试：a.打开测试仪，并确认其正常工作。
b.发送一个正弦波信号或对待测电路进行激励。
c.在测试仪的显示屏上观察驻波比的数值。
通常情况下，驻波比的数值应该在1和无穷大之间。
当驻波比为1时，表示完全无反射；当驻波比无穷大时，表示完全反射。
d.观察测试仪的指示灯，以判断待测电路是否存在问题。
如果指示灯变化异常或报警，说明待测电路存在异常。
5.分析测试结果：可以使用测试仪上的分析功能，对测试结果进行进一步处理。
一些先进的驻波比测试仪可以提供图形显示，帮助用户更直观地理解测试结果。
6.记录和保存数据：a.将测试结果记录下来，包括测试时间、工作频率、输入功率和测试得到的驻波比数值等。
b.如果测试仪支持数据保存功能，可以将测试结果保存到存储设备或计算机中，以便后续分析和比较。
7.关闭测试仪：在测试结束后，将测试仪关闭，并断开与待测电路的连接。
确保测试仪处于安全和维护状态。
总结：驻波比测试仪的使用方法包括准备工作、预热、设置测试参数、开始测试、分析测试结果、记录和保存数据、关闭测试仪。
正确操作测试仪可以有效地测量和分析高频电路中的驻波比，从而帮助用户提高电路性能和故障排除。
在进行测试之前，建议阅读测试仪的使用手册，以了解具体的操作步骤和注意事项。

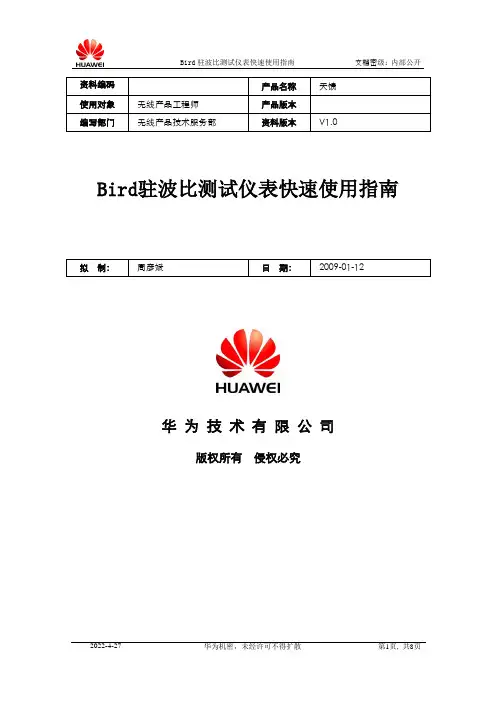

资料编码产品名称天馈使用对象无线产品工程师产品版本编写部门无线产品技术服务部资料版本V1.0Bird驻波比测试仪表快速使用指南拟制：周彦斌日期：2009-01-12华为技术有限公司版权所有侵权必究说明：在无线网络现场，天馈驻波比测试及DTF测试，在大部分情况下使用安利公司的Site Master，但在有些地方使用的是美国Bird驻波比测试仪。
由于前期很少接触这款仪表，对其操作和使用很生疏。
在这里希望通过这个说明指导的给使用者一个有效支持。
操作型号SA-2500EX/SA-6000EX一、准备1.开箱，检查所有选配件是否齐全。
清点完所有配件及选件，我们下一步就可以对仪表进行通电检查。
2.正确连接仪表的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪表处于随机充电状态。
3.仪表进入正常工作状态后，我们就要对仪表进行设置、校准，做好测试前的准备工作。
二、校准1.首先我们要选择测试的频率范围，在仪表面板的右下方有四个功能键：Mode 键（测量模式） Config 键（设置） Calibrate 键（校准）和Marker键（标记点），这台仪表主要通过这四个功能键来完成测试。
2.我们按一下Mode 键（测量模式），仪表左侧菜单会出现Measure Match（匹配测试，测驻波比） Fault Location （测电缆长度） Power Measure（测功率）三个菜单，我们在Measure Match（匹配测试，测驻波比）菜单下设置频率范围，按一下该菜单，仪表左侧菜单显示如下：在这种状态下，我们按Config 键，仪表左侧菜单显示如下：再按Freq 键，我们就可以利用数字键及上下左右键进行频率范围设置，如我们设置890-960MHz。
3.频段设置好以后，我们就可以对该仪表进行校准了。
接上1.5 米长测试电缆，因为我们测试时要连着电缆一起进行，所以校准时，要把电缆可能引入的误差一起消除掉。
电缆的一端接SA-2500EX/SA-6000EX 的输出端口，另一端先接上校准件的OPEN 端Calibrate键，仪表左侧菜单显示如下：这时按以下Open 键，屏幕会有一条迹线在扫，结束后有提示音，取下开路器换接上Short 端口，按一下Short 键，屏幕也会有一条迹线在扫，结束后有提示音，换接上Load 端口，按Load 键，这时可以看到迹线被归一化为1，且有提示音，然后屏幕上原来的Calibration off 会变为Calibration Full。

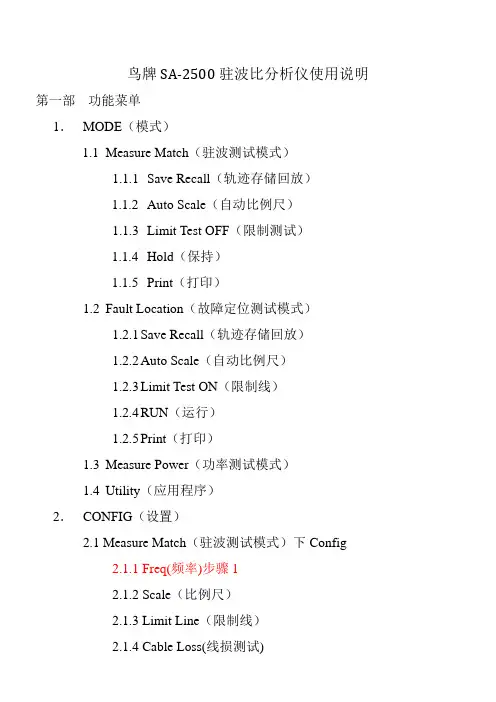

鸟牌SA-2500驻波比分析仪使用说明第一部功能菜单1．MODE（模式）1.1Measure Match（驻波测试模式）1.1.1Save Recall（轨迹存储回放）1.1.2Auto Scale（自动比例尺）1.1.3Limit Test OFF（限制测试）1.1.4Hold（保持）1.1.5Print（打印）1.2Fault Location（故障定位测试模式）1.2.1Save Recall（轨迹存储回放）1.2.2Auto Scale（自动比例尺）1.2.3Limit Test ON（限制线）1.2.4RUN（运行）1.2.5Print（打印）1.3Measure Power（功率测试模式）1.4Utility（应用程序）2．CONFIG（设置）2.1 Measure Match（驻波测试模式）下Config2.1.1 Freq(频率)步骤12.1.2 Scale（比例尺）2.1.3 Limit Line（限制线）2.1.4 Cable Loss(线损测试)2.2 Fault Location（故障定位测试模式）下Config2.2.1 Distance(距离) 步骤32.2.2 Scale（比例尺）步骤42.2.3 Limit Line（限制线）2.2.4 Smooth Low(平滑度低)2.2.5 Cbl Type（馈线类型）步骤2 3．CALIBRATE（校准）步骤53.1 Open（开路）3.2 Short（短路）3.3 Load（负载）4．MARKER（标识）4.1 Mark1（标识1）4.2 Active（标识关闭与激活的切换）4.3 Type（标识类型）4.4 Delta None（在标识点/限制值得切换）鸟牌SA-2500驻波比分析仪使用说明2010-4-12第二部Fault Location（故障定位测试模式）通常在测试之前必须设置频率带宽，馈线类型，测试距离，进行校准。

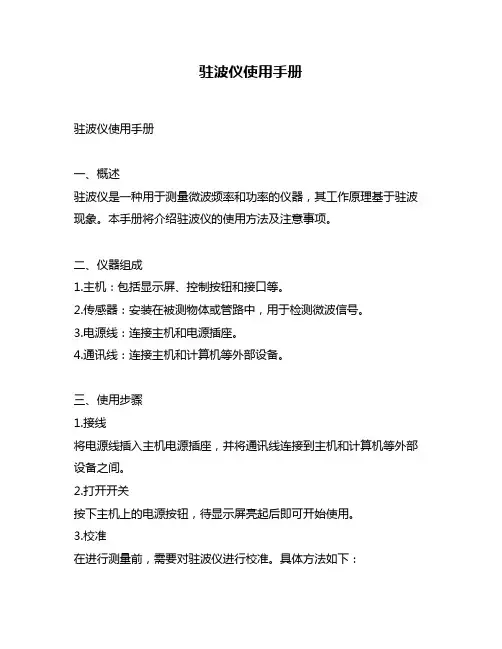

驻波仪使用手册驻波仪使用手册一、概述驻波仪是一种用于测量微波频率和功率的仪器，其工作原理基于驻波现象。
本手册将介绍驻波仪的使用方法及注意事项。
二、仪器组成1.主机：包括显示屏、控制按钮和接口等。
2.传感器：安装在被测物体或管路中，用于检测微波信号。
3.电源线：连接主机和电源插座。
4.通讯线：连接主机和计算机等外部设备。
三、使用步骤1.接线将电源线插入主机电源插座，并将通讯线连接到主机和计算机等外部设备之间。
2.打开开关按下主机上的电源按钮，待显示屏亮起后即可开始使用。
3.校准在进行测量前，需要对驻波仪进行校准。
具体方法如下：（1）将传感器安装在空载状态下的管路中，并保证传感器与管路紧密贴合；（2）按下主机上的校准按钮，在弹出的界面中选择“空载校准”；（3）待校准完成后，系统会自动保存校准数据并返回主界面。
4.测量（1）将传感器安装在被测物体或管路中，并保证传感器与管路紧密贴合；（2）按下主机上的测量按钮，在弹出的界面中选择“功率测量”或“频率测量”；（3）待测量完成后，系统会自动显示测量结果并保存数据。
四、注意事项1.使用前请仔细阅读本手册并按照说明操作。
2.在进行校准和测量时，请确保传感器与被测物体或管路紧密贴合，避免信号泄漏。
3.请勿将驻波仪暴露在高温、潮湿或有腐蚀性气体的环境中。
4.使用过程中如有异常情况，请及时停止使用并联系厂家维修。
5.禁止私自拆卸或更换仪器内部零部件。
五、维护保养1.定期清洁传感器表面，以保证信号检测的准确性。
2.注意防潮防尘，避免仪器受到损坏。
3.长期不使用时，请将仪器存放在干燥通风处，并断开电源线。
六、故障排除1.显示屏无法亮起：请检查电源线是否插紧，电源插座是否正常。
2.测量结果不准确：请检查传感器安装是否正确，信号泄漏情况等。
3.其他问题：请联系厂家维修。
七、总结驻波仪是一款高精度的微波测量仪器，使用方法简单易懂。
在使用过程中需要注意保养和维护，避免出现故障影响测量结果。

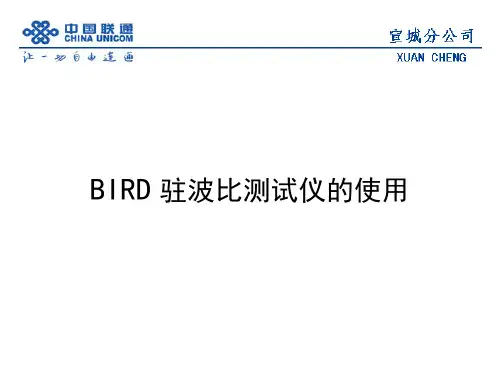

BIRD驻波比测试仪的使用驻波比：天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波（频率相同，方向相反）在馈线上叠加形成驻波，其波峰值与波谷值之比就是电压驻波比，它是检验馈线传输效率的依据，要求电压驻波比小于1.4～1.5，在工作频点的电压驻波比小于1.2。
电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。
入射行波反射行波驻波ViVoVi＋VoVi－Vo驻波Vi sin (t+x)Vo sin (-t+x)Vi sin (t+x) + Vo sin (-t+x)驻波Vi＋VoVi－VoVi sin(t+x)+Vo sin(-t+x)= (Vi+Vo)cos t sin x+(Vi-Vo)sin t cos x为了便于分析，我们考虑特殊情况if: Vi= Vo= 1；原式= 2cos t sin x1)、t为常量时，表示在馈线中某一刻的电压值按正弦分布2)、x为常量时，表示在馈线中某一点的电压值按余弦变化3)、驻波的包络线为±2sin x波峰为2，即:Vi+Vo，当x=(2n+1)λ/4时波谷为0，即:Vi-Vo，当x=nλ/2时4)、电压驻波比：(Vi+Vo) /(Vi-Vo) = 2/0= 无穷大1. BIRD 驻波比测试仪基本组成a.电源：（包括充电器、电池等）b.信源：（射频信号发生仪）c.测量单元：（射频信号测量仪）d.显示及操作系统：（显示屏和操作菜单、按键等）2.BIRD 驻波比测试仪原理（1）电源信源测量单元显示及操作系统双工器天线Vi2.BIRD 驻波比测试仪原理（2）电源信源测量单元显示系统双工器天线2.BIRD 驻波比测试仪原理（3）电源信源测量单元显示系统双工器天线Vo2.BIRD 驻波比测试仪原理（4）电源信源测量单元显示系统双工器天线ViVo2.BIRD 驻波比测试仪原理（4）电源信源测量单元显示系统双工器天线V i ＋V o V i －V oVSWR ＝ViVo3.影响测试结果的因素电源信源测量单元显示系统双工器天线V i ＋V o V i －V oVSWR ＝ViVo3.影响测试结果的因素电源信源测量单元显示系统双工器天线ViVo信源的稳定：1、电源的稳定2、信源的预热V i ＋V o V i －V oVSWR ＝3.影响测试结果的因素电源信源测量单元显示系统双工器天线ViVoV i ＋V o V i －V oVSWR ＝测量的精确：1、测量单元的灵敏度2、中间接头的匹配度3、馈线的损耗例如：(驻波比可以表示为：SWR = (√Po +√Pr)／(√Po -√Pr) )原本天线的驻波比为1.92(反射功率百分比为10%)，现在加上一段cable 衰减量为3dB。
SITE ANALYZER™无线系统的线缆和天线测试仪操作指南适用型号：SA-1700, SA-1700-PSA-2500A, SA-4000一、安全预防措施遵循一般的安全预防措施。
不允许用非专业人士打开仪器。
必须确保接入仪器的主电源有可靠的接地。
如果没有很好的接地，有可能对使用人员造成伤害。
二、手册简介手册说明：我们已经尽力确保该手册是准确的。
如果你们发现任何错误，或有什么改进的建议可以与我们联系。
这本手册可能周期性地被更新。
如果询问对这本手册的更新时，可以参考目录或关于标题页的修订版。
手册的主要章节：仪器简介――－描述鸟牌分析仪的特点。
校准―――列出校准步骤（在进入驻波分析模式，故障定位模式前必须进行校准）驻波分析模式―――列出驻波分析的步骤，介绍该模式下出现的各种功能。
故障定位模式―――列出故障定位的步骤，介绍该模式下的所有功能。
存储与回放―――描述在驻波分析及故障定位模式下如何存储及回放波形轨迹。
能量分析模式―――列出能量分析的步骤，介绍该模式下出现的各种功能。
应用程序―――描述应用程序的使用。
计算机软件―――提供安装指导，介绍鸟牌分析仪的计算机软件的功能。
维修―――列出该分析仪的日常维护任务，解决普通问题的方法。
附录―――介绍该分析仪的按键及接头，提供普通测试的步骤。
三、定位分析仪的按键定位分析器上的按键分为两类。
第一类型是指有一种特殊功能的硬按键。
功能显示在按键上或按键旁。
例如回车键。
第二类型的键是软按键。
每个软按键(在左侧有5个此类按键)都有改变当前支持模式的功能。
按键的名称出现在屏幕的左侧。
例如范围键。
如下图示，驻波分析故障定位能量分析按MEASURE MATCH 软按键应用程序按MODE 模式键按UP箭头用数字键盘输入一个值然后按ENTER四、仪器介绍鸟牌驻波分析仪是用于无线系统安装和维护的多功能的测试仪器。
标配列表：1. 驻波分析仪2. 便携包3. PC工具软件4. 交流电源适配器5. 车载电源适配器6. 9针连接线7. 操作指导(未显示)8. 参考卡片(未显示)未提供的器件：校准器鸟牌5010方向电压感应器鸟牌5011 和5011-EF终端电压感应器第一章驻波比测试仪的特点一、总述1，操作简单，适用于初次使用或偶然使用及专业使用人士。
2，逐步指导使用者如何进行常规的测试。
3，高分辨率彩色显示屏。
4，使用可更换的锂电池。
5，自动降压以保护电池。
6，最低可工作在摄氏零下十度。
二、天线测试1，输入载频信号电平不能大于13dBm。
2，有可调节的限制线。
3，可以存储300个图形数据资料。
4，测试数据可以通过软件进行编辑。
5，可以直接在仪器屏幕上比较现在测试的图形和存储的图，而无需在电脑中进行。
6，快捷菜单中有70种线缆和30个频带可提供。
7，X轴和Y轴的单位和刻度是可调的。
8，有六个标识点可以同时用于一个或多个测试图形中。
可以调节限制线和回放的轨迹。
9，测量中可以临时存储一条轨迹。
10，具有打印功能。
驻波测试模式1，快速扫频测试。
2，可以设置起始频率以及中心频率和频率带宽。
3，测量单位可以是回波损耗（dB）或是线损（dB）还有是VSWR比。
故障定位模式1，转化的运算法则是通过三阶滤波的快速傅立叶变换。
2，距离单位可以是英尺或公尺。
3，测量单位可以是回波损耗（dB）或是VSWR比。
三、传输测试能量测试模式1，数字型的数据分析和类别刻度盘。
2，可以显示出在传感器上的前向功率、反向功率和匹配效率。
3，功率测试的单位可以是瓦特、dBm。
匹配单位可以是VSWR，回波损耗，匹配效率百分比。
四、电源的提供内置电池鸟牌驻波分析仪有一个内置的可更换的锂电池。
可以支持进行至少三个小时的连续操作。
完全放完电后，需四个小时才能充好电。
适配器鸟牌驻波分析仪也可以用交流适配器和12伏的车载电源适配器进行供电。
同时也是对内置电池进行充电。
第二章校准一、校准配件1，校准配件组包括：一个50欧姆负载一个开路标准一个短路标准二、校准为了得到准确的结果，在进行测量之前要对鸟牌驻波测试仪进行校准及频率设定。
1，按CALIBRATE。
2，接上开路标准器按OPEN。
等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。
3，接上短路标准器按SHORT。
等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。
4，接上标准负载按LOAD。
等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。
5，当这三项都测试过以后，驻波测试仪将自动进入主屏幕，同时设置新的参数。
此时，驻波测试仪校准完毕。
6，注意事项：在校准的时候，测试仪的主屏幕会显示“Calibration：FULL”。
在未校准的时候，测试仪的主屏幕会显示“Calibration：OFF”。
第三章驻波测试模式该模式下的测试是检验和监控在不同频率范围内的天馈系统的匹配情况。
测试结果显示在由X轴、Y轴组成的图表中。
X轴显示频率，Y轴显示回波损耗或线损，或VSWR。
注意事项：为了获得最佳的测量结果，在测试之前必须设置频率及校准。
按模式键按此键选择该模式一、设置频率频率可以人为设置或从列表中选取。
如果人为地改变起始频率、终止频率、中心频率，带宽，那么波段将会变为“Custom”。
注意事项：改变频率设置将会自动转到校准界面。
通常是在校准单位之前设置频率。
如果所需频率超出了测试仪的频率范围，那么测试仪用最小或最大的频率代替。
按该键显示频率设置起始、终止、中心频率及带宽的选择键盘输入新的参数二、波段列表波段列表会弹出一个仪器设定好的频率菜单。
通过该菜单，可以快速，简单地设置参数，从而避免错误设置的产生。
通过此键盘选择进入显示波段列表及选择频率通过该键激活该波段三、设置测量刻度及单位显示的刻度可以是自动刻度也可以是人工调整。
显示的单位可以是回波损耗（dB）、线损（dB）VSWR比。
通过该键进行刻度设置设置单位通过该键盘选择到Units通过该键盘选择单位通过该键激活该单位设置刻度通过该键盘选择到Min或Max输入新的数据自动刻度自动刻度可以使轨迹图像完整的显示在屏幕内通过该键盘选择到Auto Scal e通过该键激活自动刻度也可以在主屏幕中激活。
在驻波测试模式下通过该键激活四、线损测试测量线损时，被测线的远端应该断开。
激活线损按此键取消激活线损按此键五、限制线限制线用于帮助使用者识别数据是否达到指标。
它显示为限制值的一条水平线。
按此键显示限制线的值按此键盘输入新的值六、限制测试限制测试指的是测试的轨迹与限制线的比较。
在测试模式下按此键进入可以在关闭、自动、开启这三种模式下转换关闭测试――关闭比较和指示功能。
开启测试――开启比较功能。
如果轨迹全部在限制值以下，那么在屏幕的底部就会显示“PASS”。
如果轨迹的任意一部分超出了限制值，那么超出的部分会呈红色，且屏幕底部显示“FAIL”。
自动测试――类似于开启测试。
而且，如果轨迹的任意一部分超出了限制值，那么测试仪就会发出“哔”声。
七、标识点标识点可以使VSWR精确到0.01，回波损耗及线损精确到0.1dB，最多可显示6个标识点。
标识点的准确值将会在屏幕底部显示。
1，激活标识选择标识点关闭与激活的切换2，移动标识点激活的标识点可以通过箭头键或数字键输入一个距离来进行移动。
在轨迹上移动标识点定位轨迹的最高点定位轨迹的最底点3，设置标识点的类型标识点的类型有两种：三角形标识点在轨迹上显示为三角形点；线性标识点在轨迹上显示为一条垂直的线。
4，三角形标识点的运用当运用三角形标识点的时候，它显示的是自己的值与其他标识点或限制值之间的差值。
在标识点之间及限制值之间的切换5，在回放轨迹中标识点的运用在轨迹回放时，有一个附加的标识选项。
在单条轨迹的模式下，标识点正常运作。
在两条轨迹的模式下，标识点显示回放轨迹与当前轨迹差别，在该模式下只能显示三个标识点。
单条轨迹与两条轨迹间的切换八、测试驻留测试驻留是指不会对当前的波形进行更新。
当测试被驻留时，在屏幕下面会出现一个锁状小图标。
当锁不再出现的时候，则表示当前测试可以更新。
在测试运行与测试驻留间的切换测试驻留间波形不会被更新测试运行间波形可以更新九、打印鸟牌驻波测试仪可以通过惠普打印机打印屏幕上显示的信息。
打印屏幕上的信息第四章故障定位模式该模式下的测试是用于确定天馈系统中故障点的位置。
测试结果显示在由X轴、Y轴组成的图表中，X轴显示故障距离，故障的相对程度显示在Y轴。
注意事项：为了获得最佳的测量结果，在测试之前必须设置频率带宽，馈线类型及进行校准。
按此模式键按此键选择故障定位模式一、设置频率带宽注意事项：改变频率设置将会自动转到校准界面。
通常是在校准之前设置频率。
频率带宽和相关的传播速度决定了最大距离，超过这个最大距离，将会得出错误的测量结果。
为了得到最佳的测试数据，频率带宽以及与之相匹配的线长和传播速度的选择见下面表格。
故障定位距离与分辨能力速率频率带宽例如，线缆的介电常数是2.296，速率是66%,线缆是100英尺，那么测试仪的频率带宽为700MHZ。
图形的分辨力为5英寸。
如果线缆的传播速度或线长不在这张表中，测试人员可以用下面这个公式计算出正确的带宽：频率带宽＝35,000*相对速率（%）/线长（m）如果测试人员输入的带宽远大于目前通用的带宽，那么这个带宽应被设置为可能的最大的数值。
在这种情况下，测试人员应根据不同型号的测试仪先设置中心频率，再设置带宽。
SA-1700 863 MHzSA-2500A 1640 MHzSA-4000 1988 MHz按此键选择该模式按此键进行频率设置通过该键盘选择带宽输入上面表格中的数值二、设置馈线的类型馈线的类型可以人为设置或从列表中选择。
如果传播速度或线损被人为地改变，那么馈线将变为“自定义”模式。
注意事项：改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型。
按此键设置馈线类型通过此键盘选择传播速度及线损输入新数值馈线列表馈线列表弹出的菜单包含了预先设置的馈线类型。
使用这种菜单不仅快速、简单，而且可以避免一些可能发生的误操作。
通过此键盘选择馈线类型通过此键盘显示馈线列表并选择一种馈线通过此键激活所选的馈线三、设置距离测试时最大的可能距离是由频率带宽决定的。
见上表。
通过此键可以显示设置的距离通过此键盘选择设置开始或终止的距离通过此键输入新的值通过此键盘选择到单位项通过此键盘选择单位米或者英尺通过此键激活此单位四、设置驻波测试的单位及刻度测试显示的刻度可以人工设置或仪器自动调节显示。
显示的单位分为回波损耗（dB）VSWR比。
通过此键显示刻度设置1，设置单位通过此键盘选择到单位选项通过此键盘选择单位通过此键激活单位2，设置刻度通过此键盘可以选择最大或最小通过此键盘可以输入新的值3，自动刻度自动刻度指的是仪器自动设置刻度使轨迹可以完整的显示在屏幕上。
