驻波比测试仪使用说明分解

驻波测试仪使用方法SITE MASTER 使用方法：1、频率—驻波比校验部分：第一步：按面板上的ON/OFF开关键开机。

第二步：按ENTER键继续。

按MODE键，用上下箭头选择频率—驻波比，ENTER键确认。

第三步：选择频率或距离。

（1）按FREQ/DIST键（2）按F1键（3）用数字键或上下箭头键输入要求的起始频率（4）按ENTER键设置F1为要求的频率（5）按F2键（6）用数字键或上下箭头键输入要求的截止频率（7）按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（8）按AMPLITUDE键（9）按底线键（10）用数字键或上下箭头键输入要求的起始频率（11）按ENTER键设置底线为要求的频率（12）按顶线键（13）用数字键或上下箭头键输入要求的截止频率（14）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

第四步：在测试端口插上校准器第五步：按数字3键检验第六步：按ENTER键进行检验确认第七步：查看屏幕左上角是否出现“CAL ON”信息，以确认检验是否正确完成，如屏幕左上角显示“CAL OFF”信息，即说明SITE MASTER还没有校准。

校验完成后，即可在测试端口连接扇区收、发端口测试频率—驻波比。

第八步：按数字9键（SAVE DISPLAY）来命名该测试的曲线，然后按ENTER确认。

?2、故障定位—驻波比校验部分：按MODE键，用上下箭头选择故障定位—驻波比，ENTER键确认。

第一步：选择频率或距离。

（15）按FREQ/DIST键（16）按D1键（17）用数字键或上下箭头键输入要求的起始距离（18）按ENTER键设置D1为要求的频率（19）按D2键（20）用数字键或上下箭头键输入要求的截止频率（21）按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（22）按AMPLITUDE键（23）按底线键（24）用数字键或上下箭头键输入要求的起始频率（25）按ENTER键设置底线为要求的频率（26）按顶线键（27）用数字键或上下箭头键输入要求的截止频率（28）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

Site Master S331D （单端口）12ESCAPE CLEAR34579680.START CALAUTO SCALESAVE SETUPRECALL SETUPLIMIT MARKERSAVE DISPLAYRUN HOLDENTER+/-SYSPRINTRECALL DISPLAYON OFFBUTTONBUTTONBUTTONBUTTONBUTTONBUTTONMODEFREQ/DISTAMPLITUDEMEAS/DISP第一：校准 ① RECALL SETUP ； ② 选：0 --- --- <起始状态>；然后按ENTER ；③ 插入配套的 Instacalmodel ICN50 2Mhz-4.0GMhz④ START CAL ；ENTER 后显示：测量开路器；测量短路器；测量负载 ⑤ 改F1（频率最小值）与F2（频率最大值）；设F1：500；F2：2500； 如果校准未生效，则再按：START CAL ；ENTER ；则可生效第二：测量驻波比 ① MODE 中选“频率—驻波比” ENTER ② F1与F2的值可在屏幕右边的六个BUTTON 中改值；此处：800Mhz-2500Mhz ； ③ 插入天馈系统后按：AUTO SCALE ④ MARKER ⑤ 开M1；或开两个也可；M2（M1，M2可用六个BUTTON 设置）；比如开M1；则再按“标记到波峰”查看屏幕下方的显示： M1：1.09,1742.2Mhz M3：关 M2：关 M4：关第三：故障定位 ① MODE 中选“故障定位—驻波比” ENTER ② D1，D2为起始距离，可选0—18m ③ AUTO SCALE④MARKER⑤此时屏幕显示：M1：1.05,0.0m M3：关M2：3.06,5.1m M4：关注：一般测量时天馈主干线路驻波比大的情况出现较高，比如一个耦合器：空载时直通部分驻波比较高，支干较低，耦合器数值越大（指40dB 与6dB相比）则越小的耦合器支干的驻波影响越大。

常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。

接下来，主菜单被显示在信息屏上。

-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。

▪FREQ - 选择频率菜单，说明在29页。

▪DIST - 距离菜单选项，说明在2-13页。

▪SCALE- 刻度菜单选项，说明在2-18页。

▪OPT - 选项菜单，说明在2-19。

▪POWER- 功率菜单选项，说明在2-21页。

∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。

也提供标记菜单通道。

被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。

- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。

▪F2 - 打开F2点的参数值，这是频带扫描的结束值。

按回车键（ENTER），当前数被受。

▪MKRS - 选择标记菜单，说明在2-10页。

▪MAIN - 返回主菜单。

∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。

选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。

选MKRS键也将调用一下菜单。

-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。

▪M2，M3，M4同上。

▪MAIN —返回主菜单。

∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。

驻波比测试仪的使用方法驻波比测试仪是一种用于衡量信号传输线上驻波比的仪器。

驻波比（Standing Wave Ratio，简称SWR）是指信号传输线上上行波与下行波的比值，用于描述信号的匹配情况和线路的工作质量。

下面是驻波比测试仪的使用方法：1.确认测试仪的适用范围：驻波比测试仪有其适用的频率范围，需要先确定要测试的信号频率是否在测试仪的范围内。

该信息可在测试仪的说明书或设置界面中找到。

2.准备测试环境：测试环境应尽量与实际使用环境相似，包括信号源、传输线、天线等。

确保信号源输出稳定，并将信号源的输出端与测试仪的信号输入端相连。

3.连接测试仪与传输线：将测试仪的信号输出端与传输线的输入端相连。

如果测试仪有多个信号输出端口，选择与传输线相对应的端口。

4.选择测试模式：根据具体的测试需求选择测试仪的模式。

通常有单频模式、连续扫描模式、多频模式等。

单频模式用于测量特定频率上的驻波比，连续扫描模式可用于扫描多个频率上的驻波比，多频模式则可以同时测量多个频率上的驻波比。

5.进行测试：根据选择的测试模式，进行相应的设置。

如选择单频模式，需要设置测试频率；选择连续扫描模式，需要设置起始频率和结束频率；选择多频模式，则需要设置多个测试频率等。

6.观察测量结果：测试仪会显示驻波比的数值，通常以比例、分贝或电压形式显示。

同时，测试仪也可以显示其他相关的参数，如反射损耗、驻波比曲线等。

观察这些结果可以评估信号传输线的匹配程度以及其他线路质量指标。

7.分析和诊断：根据测试结果，分析驻波比的大小、曲线的形状等，可以推断出传输线的质量情况，如是否存在阻抗不匹配、开路或短路等问题。

根据这些分析结果，进行修复或优化线路的操作。

8.记录和保存：将测试结果记录在测试仪或笔记本电脑等设备上，并可以保存为文件。

这样可以用于后续的比较和分析，以及与其他设备进行交流和共享。

需要注意的是，使用驻波比测试仪时应仔细阅读产品说明书，并按照相应的操作指南进行使用。

驻波比测试仪：Bird鸟牌SA-2500EX Site Analyzer操作说明书一：Mode ：主菜单Measure Match ：驻波分析（驻波比要求控制在1.5 以内，1.5 以上需要处理）Fault Location ：故障定位（确定在几米处有好大的驻波，一般先处理接头处）Measure Power :能量分析（基本上不用）Utility ：应用程序二、Mode 的子菜单Measure Match ：驻波分析Save/Recall :保存/ 回放Auto Scale：自动刻度（不要动它，不小心碰到了的话，要么重新设置要么以后每次测试看不到波形时再次点击）Limit ：限制测试（一般设置在1.5）Test On :开启Test OFF：关闭Test Aud :自动HOLD/RUN ：测试运行与测试驻留之间切换Print:打印Fault Location ：故障定位Save/Recall :保存/ 回放Auto Scale :自动刻度Limit :限制测试Test On :开启Test OFF：关闭Test Aud :自动HOLD/RUN :测试运行与测试驻留之间切换Print:打印三: Mode/Measure Match/Config :驻波分析的设置Freq：频率设置Start:开始频率Stop：终止频率Center：中心频率Spa n：带宽Band List :波段列表Scale :刻度及单位设置Min :最小值Max :最大值Auto Scale :自动刻度Units :单位Cbl Loss :线损（一定要断开天线）Rtn Loss :回波损耗VSWR ：电压驻波比Disp :显示（Graph Display 图形显示管）Envelope :包络线Minimum :最小刻度Maximum :最大刻度Limit Line :限制线（限制线用于帮助使用者识别数据是否达到指标）Cable Loss :线损测试/取消线损测试（测量线损时，被测线的远端应该断开）四: Mode/Measure Match 或Fault Location /Calibrate :校准Ope n：开路标准Short :短路标准Load: 50 欧姆负载※每次重新设置参数之后都要进行校准，校准器的三个接口分别校准五: Mode/Fault Location/Config :故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽，馈线类型及进行校准频率带宽=35,000*相对速率（%）/线长（m）---在Measure Match下设置Freq：频率设置Start:开始频率（890M ）Stop：终止频率（960M ）Center:中心频率Spa n：带宽Band List :波段列表Scale :刻度及单位设置Min :最小值（1）Max :最大值（5）Auto Scale :自动刻度（根据波形大小自动调整可都是波形显示到窗口）Units :单位Cbl Loss :线损Rtn Loss :回波损耗VSWR :电压驻波比（一般都选择驻波比，其他的要换算成驻波，比较麻烦）Disp :显示（Graph Display图形显示管）Envelope :包络线Minimum :最小刻度Maximum :最大刻度Limit Line :限制线（限制线用于帮助使用者识别数据是否达到指标）Cbl Type :设置馈线的类型（改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型）Vel. Prop :传播速度Loss :线损Cable List :馈线类型Dista nee :设置距离Start:开始距离（0米）Stop：终止距离（大于馈线的长度，一般不用变）Max :最大距离。

驻波比测试仪使用说明1.准备工作：a.将驻波比测试仪放置在平稳的表面上，确保其稳定性和准确性。

b.将测试仪与待测试的传输线相连接，并确保连接可靠。

c.检查测试仪的电源和信号线的连接是否正确。

2.预热：当驻波比测试仪长时间未使用或环境温度发生较大变化时，需要进行预热操作。

将测试仪打开，并保持运行一段时间，直到所有指示灯正常工作。

3.设置测试参数：a.在仪器面板上选择合适的工作频率范围。

根据传输线的特性和待测电路的需求，选择适当的频率范围。

b.设置测试仪的输入功率。

根据待测电路的工作条件，设置适当的输入功率。

c.进行标定操作。

如果测试仪上有标定功能，可以使用标定工具进行标定，以提高测试精度。

4.开始测试：a.打开测试仪，并确认其正常工作。

b.发送一个正弦波信号或对待测电路进行激励。

c.在测试仪的显示屏上观察驻波比的数值。

通常情况下，驻波比的数值应该在1和无穷大之间。

当驻波比为1时，表示完全无反射；当驻波比无穷大时，表示完全反射。

d.观察测试仪的指示灯，以判断待测电路是否存在问题。

如果指示灯变化异常或报警，说明待测电路存在异常。

5.分析测试结果：可以使用测试仪上的分析功能，对测试结果进行进一步处理。

一些先进的驻波比测试仪可以提供图形显示，帮助用户更直观地理解测试结果。

6.记录和保存数据：a.将测试结果记录下来，包括测试时间、工作频率、输入功率和测试得到的驻波比数值等。

b.如果测试仪支持数据保存功能，可以将测试结果保存到存储设备或计算机中，以便后续分析和比较。

7.关闭测试仪：在测试结束后，将测试仪关闭，并断开与待测电路的连接。

确保测试仪处于安全和维护状态。

总结：驻波比测试仪的使用方法包括准备工作、预热、设置测试参数、开始测试、分析测试结果、记录和保存数据、关闭测试仪。

正确操作测试仪可以有效地测量和分析高频电路中的驻波比，从而帮助用户提高电路性能和故障排除。

在进行测试之前，建议阅读测试仪的使用手册，以了解具体的操作步骤和注意事项。

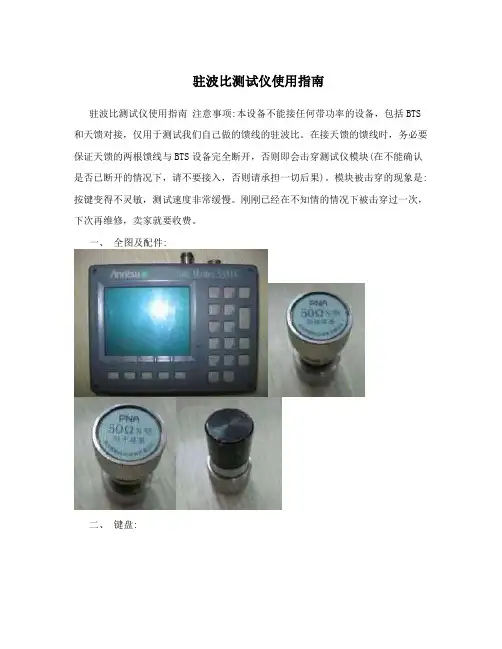

驻波比测试仪使用指南驻波比测试仪使用指南注意事项:本设备不能接任何带功率的设备，包括BTS 和天馈对接，仅用于测试我们自己做的馈线的驻波比。

在接天馈的馈线时，务必要保证天馈的两根馈线与BTS设备完全断开，否则即会击穿测试仪模块(在不能确认是否已断开的情况下，请不要接入，否则请承担一切后果)。

模块被击穿的现象是:按键变得不灵敏，测试速度非常缓慢。

刚刚已经在不知情的情况下被击穿过一次，下次再维修，卖家就要收费。

一、全图及配件:二、键盘:电源开关键;确认键;取消键;背光灯键和数字1键是同一个键;仪器校准开始键和数字3键是同一个键;测试暂停键;上下调整键。

其他按键暂不需要，是存储测试数据，调出测试数据，打印测试数据等。

可参看移动的文档。

三、开机:1、按开机键;2、开机后会进行自检，检验成功后，有提示，如图:，如接外接电源，在电池电量不足的情况下，会显示电量不足:。

开机界面:开机后的正常界面:四、设置测试频率:G网的测试频率范围在885MHz--960 MHz; MHz开始; C网的测试频率范围从8201、进入频率设置界面:按图标下的按钮进入，进入后如图所示:2、按下面的按键，设置起始频率为885，可以直接按数字键进行设置;3、按下面的按键，设置终止频率为960，可以直接按数字键进行设置;4、按下面的按键，回到主界面;五、设置测试功率:1、在主界面按下的按键进入，进入后如图显示:;2、按图标下面的按键，进入到功率测试范围上限的设置，设置到1.5。

可用数字键，也可以用上下键调整，再按一次图标下面的按键，确认。

3、按图标下面的按键，进入到功率测试范围下限的设置，设置到1.0。

可用数字键，也可以用上下键调整，再按一次图标下面的按键，确认。

4、按图标下面的按键，进入到功率测试告警线的设置，可用数字键，也可以用上下键调整，再按一次图标下面的按键，确认。

正常会发现屏幕上有一横虚线，随着此数值的调整，上下移动，通常设置为1.3，超过这个值，就要检查所做的馈线，是否有铜削或是馈线头没有拧紧，或是拧偏。

驻波比测试仪使用说明分解驻波比测试仪（VSWR Meter）是一种用于测试电信设备中信号的反射程度的仪器。

驻波比是指在传输线上，电压和电流的最大值与最小值（反射）之间的比值。

驻波比测试仪可以帮助用户评估信号的传输质量，并确定是否存在反射或阻抗不匹配的问题。

驻波比测试仪的基本工作原理是使用反射式功分器（reflectometer）通过将一部分发射信号引导到待测设备上，并测量反射信号的强度来计算驻波比。

根据用户的需求，驻波比测试仪可以采用不同的工作频率和功率范围。

以下是驻波比测试仪的使用说明：1.首先，将驻波比测试仪与待测试设备的输入端口（通常是一个连接器）相连。

确保连接稳定并无松动。

2.打开驻波比测试仪，并选择合适的测试频率范围。

通常，驻波比测试仪可以通过用户界面或旋钮进行频率选择。

根据待测试设备的规格和要求，选择正确的频率范围。

3.设置测试功率。

根据待测试设备的工作功率范围，选择合适的测试功率。

较高的功率可以提供更准确的测量结果，但也可能对待测试设备造成损坏。

确保根据设备规格设置正确的功率。

4.进行测试。

当设备连接好并设置好相关参数后，可以开始测试了。

开始测试后，驻波比测试仪会向待测设备发送一定功率的信号，并测量反射回来的信号强度。

5.读取和解析测试结果。

测试完成后，驻波比测试仪会显示测试结果。

通常，测试结果以数字和图形的形式呈现。

数字结果表示驻波比的大小，图形结果则以频率为横坐标，反射功率为纵坐标绘制反射程度图形。

6.分析和评估测试结果。

根据测试结果，评估待测试设备的信号传输质量。

驻波比越接近于1，表示信号传输越完美；驻波比越大，则表示存在反射或阻抗不匹配问题。

根据测试结果，可以采取相应的修复措施。

7.断开连接和存储数据。

测试完成后，将驻波比测试仪与待测试设备断开连接。

如果需要保存测试数据，可以将数据存储到测试仪的存储介质中，或者通过数据接口传输到计算机或其他设备上进行分析。

需要注意的是，驻波比测试仪需要在测试过程中避免接触任何高压或高功率设备，以免损坏测试仪器或造成个人伤害。

驻波比测试仪说明目录•驻波比测试仪简介•驻波比测试仪的操作使用•驻波比测试仪的应用场景•驻波比测试仪的维护与保养•驻波比测试仪的发展趋势与未来展望01驻波比测试仪简介驻波比测试仪是一种用于测量传输线驻波比的电子测量仪器。

定义主要用于测量和监控微波传输线、天线馈线等系统的驻波比，以确保其性能正常。

用途定义与用途驻波比测试仪通过测量传输线上的电压幅度和相位，计算出传输线上的驻波比。

工作原理信号源检测器测试仪内部产生一个测试信号，该信号通过待测传输线后，被反射回来形成驻波。

测试仪内部的检测器测量反射波的电压幅度和相位，计算出驻波比。

030201工作原理特点与优势特点具有高精度、高稳定性、易于操作等特点。

优势能够快速准确地测量传输线的驻波比，帮助用户及时发现和解决传输线的问题，提高通信系统的性能和稳定性。

02驻波比测试仪的操作使用开机首先打开驻波比测试仪的电源开关，等待仪器自检并进入正常工作状态。

连接天线将测试天线连接到驻波比测试仪的相应接口，确保连接稳定可靠。

选择测试模式根据需要选择合适的测试模式，如单端口测试或双端口测试。

开始测试按下开始按钮，驻波比测试仪将自动进行信号的发送和接收，并实时显示测试结果。

记录结果测试完成后，驻波比测试仪会显示出驻波比值，用户可以记录或打印测试结果。

关机完成测试后，关闭驻波比测试仪的电源开关，并断开与天线的连接。

操作步骤确保测试天线与驻波比测试仪的接口匹配，避免因不匹配导致测试结果不准确或仪器损坏。

天线匹配在进行驻波比测试时，应远离可能产生干扰的设备或物体，如其他无线通信设备、金属物体等。

远离干扰源为确保测试结果的准确性，建议定期对驻波比测试仪进行校准。

定期校准在测试过程中，应保持测试环境的稳定，避免温度、湿度的急剧变化对测试结果产生影响。

环境条件注意事项常见问题及解决方案无法开机或开机自检失败检查电源线是否连接良好，仪器是否有故障，如有需要请联系专业维修人员。

测试结果不稳定或误差较大检查天线是否连接稳定，远离可能的干扰源，重新进行测试。

第二章驻波比测试仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (2)第1节：概述 (2)目录一. Site Master介绍 (3)1.1简介 (3)1.2性能指标 (3)1.3 维护事项 (4)1.4 校准 (5)1.5年检 (5)二、.开始 (6)2.1．给新电池充电 (6)2.2．给NIMH电池放电 (6)2.3．电池寿命 (6)2.4．处理电池注意事项 (7)三. 功能和操作 (8)3.1．简介 (8)3.2．前面板 (8)3.3．测试连接头面板 (9)3.4按键(硬键) (9)3.5 软键 (11)3.5．功率监视选单 (15)3.6符号 (15)3.7自检 (16)3.8 出错代码 (16)四、测量 (19)4.1测量功能 (19)4.2开机步骤 (20)4.3校准步骤 (20)4.4 回损/驻波比和缆线损耗测试 (23)4.5缆线损耗测试 (25)4.6．DTF(故障定位)测试： (26)4.7作功率测试 (28)五：软件工具及程序 (29)5.1．简述 (29)5.3通讯端口设置 (29)5.5安装软件： (30)5.6接收从Site Master传来的测试结果 (30)5.7接收多个测试结果到数据库 (31)5.8接收多个结果到电脑屏幕 (31)5.9程序操作 (31)5.11Smith图软件 (32)5.12将测试结果存为数据表格格式(Spreadsheet) (32)5.13将测试结果存入数据库 (32)5.14比较测试结果(Drag-n-Drop) (32)5.15打印 (33)一. Site Master介绍1.1简介Site Master 是一个包含内置信号源和可选功率监视器手持驻波比/回损，故障定位测试仪。

你可用按键输入数据，LCD显示器会以图形方式在你所选频段将驻波比或回损显示出来。

Site Master 有内置故障定位功能。

充满电的电池可连续不间断的工作2.5小时可由12.5伏直流电源供电操作(同时也在充电)，内置省电工作特性可使其工作8小时(一天)。

BIRD驻波比测试仪的使用驻波比：天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波（频率相同，方向相反）在馈线上叠加形成驻波，其波峰值与波谷值之比就是电压驻波比，它是检验馈线传输效率的依据，要求电压驻波比小于1.4～1.5，在工作频点的电压驻波比小于1.2。

电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

入射行波反射行波驻波ViVoVi＋VoVi－Vo驻波Vi sin (t+x)Vo sin (-t+x)Vi sin (t+x) + Vo sin (-t+x)驻波Vi＋VoVi－VoVi sin(t+x)+Vo sin(-t+x)= (Vi+Vo)cos t sin x+(Vi-Vo)sin t cos x为了便于分析，我们考虑特殊情况if: Vi= Vo= 1；原式= 2cos t sin x1)、t为常量时，表示在馈线中某一刻的电压值按正弦分布2)、x为常量时，表示在馈线中某一点的电压值按余弦变化3)、驻波的包络线为±2sin x波峰为2，即:Vi+Vo，当x=(2n+1)λ/4时波谷为0，即:Vi-Vo，当x=nλ/2时4)、电压驻波比：(Vi+Vo) /(Vi-Vo) = 2/0= 无穷大1. BIRD 驻波比测试仪基本组成a.电源：（包括充电器、电池等）b.信源：（射频信号发生仪）c.测量单元：（射频信号测量仪）d.显示及操作系统：（显示屏和操作菜单、按键等）2.BIRD 驻波比测试仪原理（1）电源信源测量单元显示及操作系统双工器天线Vi2.BIRD 驻波比测试仪原理（2）电源信源测量单元显示系统双工器天线2.BIRD 驻波比测试仪原理（3）电源信源测量单元显示系统双工器天线Vo2.BIRD 驻波比测试仪原理（4）电源信源测量单元显示系统双工器天线ViVo2.BIRD 驻波比测试仪原理（4）电源信源测量单元显示系统双工器天线V i ＋V o V i －V oVSWR ＝ViVo3.影响测试结果的因素电源信源测量单元显示系统双工器天线V i ＋V o V i －V oVSWR ＝ViVo3.影响测试结果的因素电源信源测量单元显示系统双工器天线ViVo信源的稳定：1、电源的稳定2、信源的预热V i ＋V o V i －V oVSWR ＝3.影响测试结果的因素电源信源测量单元显示系统双工器天线ViVoV i ＋V o V i －V oVSWR ＝测量的精确：1、测量单元的灵敏度2、中间接头的匹配度3、馈线的损耗例如：(驻波比可以表示为：SWR = (√Po +√Pr)／(√Po -√Pr) )原本天线的驻波比为1.92(反射功率百分比为10%)，现在加上一段cable 衰减量为3dB。
