驻波比测试仪SD操作步骤

常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。

接下来，主菜单被显示在信息屏上。

-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。

▪FREQ - 选择频率菜单，说明在29页。

▪DIST - 距离菜单选项，说明在2-13页。

▪SCALE- 刻度菜单选项，说明在2-18页。

▪OPT - 选项菜单，说明在2-19。

▪POWER- 功率菜单选项，说明在2-21页。

∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。

也提供标记菜单通道。

被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。

- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。

▪F2 - 打开F2点的参数值，这是频带扫描的结束值。

按回车键（ENTER），当前数被受。

▪MKRS - 选择标记菜单，说明在2-10页。

▪MAIN - 返回主菜单。

∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。

选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。

选MKRS键也将调用一下菜单。

-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。

▪M2，M3，M4同上。

▪MAIN —返回主菜单。

∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。

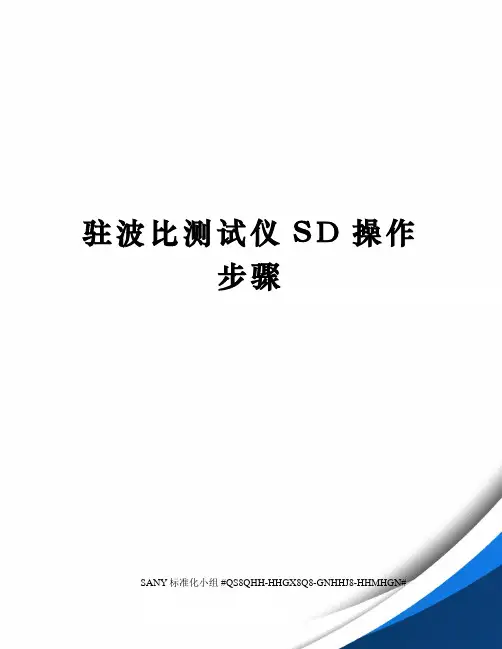

驻波比测试仪S D操作
步骤
SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
SITEMASTER S331D的操作步骤：
1．开机、参数设置
(1) 开机“ON/OFF”
(2) ENTER；
(3) 按“MODE”菜单;
(4) 选择“频率-----驻波比”， ENTER；
(5) F1：XXX，ENTER；F2：XXX，ENTER；（CDMA800频率设置：F1：825，F2：880）
2. 校准
(1) 插入自动校准模块（instacal模块）；
(2) 按“3（Start cal）”，Enter；
(3) 听到声音，及出现“校准有效”；（开路、短路、负载校准）
(4) 拧出自动校准模块；
3. 测量
(1) 拧进馈线；
(2) 按“4(Auto scale)”
(3) 按“MODE”；
(4) 选择“频率-----驻波比”，ENTER；
(5) 查看驻波比与频率的关系，观察驻波比是否大于；
(6) 如发现驻波比较大，要进行故障定位；
(7) 按“MODE”；
(8) 选择“按故障定位----驻波比”，ENTER
(9) D1：，ENTER；
(10) D2：估计馈线长度（如60），ENTER；
(11) 就可显示驻波比与距离的关系；
(12) 如要显示驻波比最大值处所在的位置（距离）；
(13) 按“8（marker）”；
(14) 按“M1”；
(15) 按“标记到波峰”；即可显示驻波比最大值及所处的位置。

MF003503 射频仪器使用无线产品课程开发室-Site MasterISSUE1.0学习目标z 掌握使用Site Master 测量驻波比的方法z 掌握使用Site Master 进行故障定位的方法学习完本课程您应该能够课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z基本功能ÎSWR/RL驻波比/回波损耗测量ÎCL线缆插入损耗测量ÎDTF故障定位z频率范围ÎS330A型7003300MHzÎS331A型253300MHzz测试范围ÎSWR 1.00 65.00ÎRL 0.00 54.00 dBÎCL 0.00 20.00 dBÎ最大输入功率22dBm约156mWÎN型开短路器一个N型50欧姆负载一个有些新申购设备配置了一个三通头分别用做开路器短路器负载ÎN-N电缆N-DIN电缆各一根为了测试方便最好再自行配备一些转接头Î12.5 15VDC 充电器一个z常用按键说明ÎON/OFF开关ÎSTART CAL开始校准ÎENTER 执行键ÎRUN/HOLD 扫描起止键ÎESCAPE/CLEAR退出目前状态清除显示ÎUP/DOWN 选择菜单增加或减少参数值调整显示对比度ÎAUTOSCALE 最佳显示调整课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z 第一步选择测量指标设置初始参数Î选择测试项目¾选择主菜单中“OPT”选项¾按“B1”和UP/DOWN 键选择选择要测试的项目SWR 按ENTER 键确认¾按ESCAPE 键返回主菜单Î选择选择测量的频率范围测量的频率范围¾选择主菜单中FREQ 出现下级菜单¾按F1用数字键输入扫描起始频率按ENTER 键确认¾按F2用数字键输入扫描截止频率按ENTER 键确认¾按ESCAPE 键回主菜单Î选择计量单位若使用缺省值可以跳过该步骤¾选择主菜单中“OPT”选项按“MORE”¾按“B5”选择计量单位一般选缺省的METRIC 按ENTER 键确认¾按ESCAPE 键返回主菜单z第二步校准做任何测量前必须先做这一步Î步骤1按START CAL键激活校准菜单¾屏幕会提示PERFORM CALIBRATIONCANCELCAL A909-915 MHzCAL B: 935-960 MHzÎ步骤2用上/下键和ENTER键选择A或B¾选A或B都可以不必管CAL A 或CAL B 后面的频率数校准后其频率自然会等于设定的频率范围¾屏幕会提示Connect OPEN, PRESS ENTERÎ步骤3将开路器接到TEST PORT按ENTER¾屏幕会提示Connect SHORT, PRESS ENTERÎ步骤4将短路器接到TEST PORT按ENTER¾屏幕会提示Connect LOAD, PRESS ENTERÎ步骤5将负载接到TEST PORT按ENTERÎ稍等一下系统将会根据测量结果开始计算自动校准z第三步测量驻波比Î步骤1通过测试电缆连接要测试的设备¾一般是从机顶跳线口测试也可以从连接CDU的超柔电缆口测试Î步骤2缺省情况下系统将自动开始测试如果系统没有自动测试请按RUN/HOLD键开始测试每按一次仪器会对所选频段测试一次Î步骤3调整测试结果的显示比例¾可以通过按AUTO SCALE 键自动调整显示比例¾也可以通过选择主菜单下SCALE手动输入TOP BOTTOM和LIMIT值改变显示比例Î步骤4读取测量的最大驻波比SWR数据¾按FREQ菜单下的MKRS键MAKERS标记打开一个MKRS¾选择EDIT 用上/下键改变该MKRS对应频率值读取需要测量的范围内最大的SWR值¾读取最大的SWR值还有另一种方法按FREQ菜单下的MORE键选择PEAK该MKRS将自动跳转到最大的SWR值所在频率Î注如果测量的频率范围大于需要测量的频率范围如需要测量的是935M960M实际测量的是900M1000M只有取所需测量频率范围内的SWR最大值才有意义为了方便应用可以先设置2个MKRS标记出需要测量的频段高端频率和低端频率然后再设置第3个MKRS读取所需频段内的最大SWR做为最终测试结果课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题z当驻波比大于设定指标一般是1.5时需要使用DTF功能具体定位问题点z第一步设置初始参数最大距离中心频率电缆型号Î选择主菜单中“DIST”选项按“DTF AID”Î输入D2的值即最大距离一般取到天线的距离按ENTER键确认Î输入“Center Freq”的值一般取测量频段的中间值按ENTER键确认Î按DOWN键选择电缆型号系统会自动显示该电缆的其他参数一般常用的电缆有3种FSJ450B即通常所用的1/2英寸跳线LDF550A即通常所用的7/8英寸馈线LDF650A即通常所用的5/4英寸馈线电缆型号的选择以整个天馈系统使用的主要电缆为准一般以馈线为主以1/2英寸跳线为主目前只有两种情况小基站与天线距离小于10m时直接用1/2英寸跳线GPS天线直接用1/2英寸跳线连接到设备z第二步校准步骤同前所述z第三步开始DTF测试Î步骤1缺省情况下系统将自动开始测试如果系统没有自动测试请在主菜单下按“DIST”键开始自动测试Î步骤2按“MKRS”打开一个MARKER读取最大值处的距离值Î步骤3根据读取的距离检查天馈系统¾可以根据读取的距离值D重新选择D1D2例如D1D1m D2D1m再次进行测试以便进一步定位问题点¾如果此处是接头可能是接头未拧紧接头制作太粗糙或进水¾如果非接头处出现了一个峰值SWR则怀疑该处线缆可能有故障如断裂课程内容第一章概述第二章测量驻波比的方法第三章天馈故障定位第四章使用注意事项和常见问题一有塔放测量时的设备连接Î有塔放时测量天馈驻波比需要在CDU加电的情况下进行因为塔放需要CDU供电12VDCÎ为了保证仪器安全测试时必须增加隔直模块如图所示分路器RXIN天线分析仪塔放接收天线天线分析仪SITE MASTER 接收天馈测试附件N阴头接BTS机柜顶端的SMA阴头接分路器的IN端N阴头接天线分析仪接收天线端子千万不能把接Site Master和接天线的接头搞反了那样必定烧毁Site Master二频率选择Î测量的频率范围不宜过大否则测量结果可能不准Î如果是ETS450D基站一定要选择S331A型测量范围253300MHz而不能选择S330A型测量范围7003300MHz三如果天馈线较长对驻波比的指标要求应严格一些ÎSite Master测量驻波比是一种“小信号测量”向天馈系统发射一个小功率的信号测量信号回波根据发射功率和测量所得的回波功率计算各种指标Î如果天馈线较长Site Master发射的信号在天馈系统里衰减会很大回波就会减小从而造成计算所得的驻波比较小但并不能真正反映天馈系统的驻波比当真正的基站工作时其发射功率40W远远大于SiteMaster如果天馈系统驻波比较大就会产生驻波告警甚至损坏设备Î为了弥补Site Master的这个缺陷在天馈线较长时需要对驻波比指标要求严格一些如不得大于1.4z使用时的常见问题Î问题1既然在进行DTF操作时也会显示天馈系统在不同距离处的驻波比SWR那我们可否直接用DTF功能测试SWR岂不是一举两得¾不可以DTF测试时显示的驻波比并不是真正的驻波比它的峰值只代表峰值处可能有问题严格地说这应该是Site Master软件显示上的一个BUG Î问题2有时会出现屏幕完全没有显示的现象¾根据经验一般不是仪器出现故障而是操作者将对比度设置为“0”导致所有图象无法显示¾解决方法关机再开机先不要按任何其他键一直按住“上”键增加对比度即可Î问题3有时按START CAL键没反映无法进行校准操作¾解决方法按几下ESCAPE键然后再按START CAL键z使用时的常见问题Î问题4如何设置让系统连续进行SWR测试¾选择主菜单中“OPT”选项¾按“B4”选择“SINGLE SWP ON”开启连续测试还是“SINGLE SWP OFF”关闭连续测试按ENTER键确认¾按ESCAPE键返回主菜单Î问题5进行DTF测试时输入最大距离和中心频率校准以后发现测试的频率范围变了是否有问题¾没问题仪器就是这样设计的¾有一点需要注意进行DTF测试后一般会发现频率范围大大增加此时如果需要再进行SWR测试不能仅仅改变频率范围如从100M1000M改到890M960M然后读取测量值因为此时的结果是不准确的正确的方法是重新设定频率范围重新进行校准然后再测量。

驻波仪测试仪实用操作及保养说明一、规格说明1.面板2.键盘电源开关键；确认键；取消键；背光灯键和数字1键是同一个键；仪器校准开始键和数字3键是同一个键；测试暂停键；上下调整键。

其他按键暂不需要，是存储测试数据，调出测试数据，打印测试数据等。

1、软键用于进行菜单选择，直接执行右侧键的功能2、模式键模式激活模式菜单，用户可选择以下四种模式：匹配测量，故障定位，功率测量，其它功能模式设置键在当前模式下激活设置菜单，可设置各种测量参数（例如，频段，距离和计量单位）校准键激活校准菜单标记键激活标记菜单，用户可启动或关闭标记点，或者移动标记点所处位置3、数字键将数字数据输入到选定条目下，或者实现功能描述中所定义的功能4、取消键适用场合：菜单选择返回上一级菜单数据输入取消数据输入，不改变原有数据值5、确认键适用场合：列表选择选择列表中选中区域的条目数据输入退出数据输入，改变原有数值6、指示键左箭头适用场合：数据输入删除原先已输入的数据，一次删除一个字符直流输入DC input 外部功率源输入；将交流功率源或者车载电源适配器插进直流输入端口；外部电源维持仪器的正常工作同时给内部电池充电。

二、常见技术指标1.天馈线测试频率特性频率范围： 25—4000MHz频率分辨率：25—800MHz 25kHz800—2500MHz 50kHz2500—4000MHz 100kHz频率精确度：±150kHz (75ppm)采样点： 2382.测试范围和分辨率范围分辨率回波损耗0.0 至-60dB 0.1dB驻波比 1.00 至 99.99 0.013.测试端口连接器提供 N 阴型连接器阻抗50 欧4.定向性连接器频率定向性N 型25—2500 MHz -42dBN 型 2.5—4.0GHz -40dB7/16 25—2500 MHz -40dB7/16 2.5—4.0GHz -35dB说明：扫描速度：每次扫描时间小于 3 秒，（13ms/数据点），测试端口开路，y 轴设置为满量程。

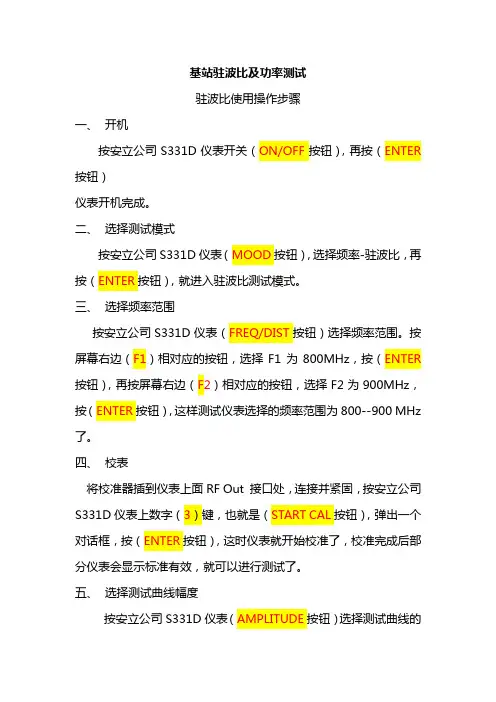

基站驻波比及功率测试驻波比使用操作步骤一、开机按安立公司S331D仪表开关（ON/OFF按钮），再按（ENTER按钮）仪表开机完成。

二、选择测试模式按安立公司S331D仪表（MOOD按钮），选择频率-驻波比，再按（ENTER按钮），就进入驻波比测试模式。

三、选择频率范围按安立公司S331D仪表（FREQ/DIST按钮）选择频率范围。

按屏幕右边（F1）相对应的按钮，选择F1为800MHz，按（ENTER按钮），再按屏幕右边（F2）相对应的按钮，选择F2为900MHz，按（ENTER 按钮），这样测试仪表选择的频率范围为800--900 MHz了。

四、校表将校准器插到仪表上面RF Out 接口处，连接并紧固，按安立公司S331D仪表上数字（3）键，也就是（START CAL按钮），弹出一个对话框，按（ENTER按钮），这时仪表就开始校准了，校准完成后部分仪表会显示标准有效，就可以进行测试了。

五、选择测试曲线幅度按安立公司S331D仪表（AMPLITUDE按钮）选择测试曲线的幅度范围。

按屏幕右边（顶线）相对应的按钮，选择顶线为2，按（ENTER 按钮），再按屏幕右边（底线）相对应的按钮，选择底线为1，按（ENTER按钮），这样测试曲线的幅度范围为1--2了。

六、将仪表与待测设备相连取出校准器，用连接线及转换头将仪表的与待测天馈线相连接。

七、测试，并读取驻波比最大值连接好后，这时会在屏幕上出现一条曲线或者波形图，为了方便读取，可以按安立公司S331D仪表上数字（8）键，也就是（MARKER 按钮），按屏幕右边（M1）相对应的按钮，再按屏幕右边（标记到波峰）按钮，这时就可以再屏幕的左下角读取所测试的驻波比最大值了（也就是M1的值了），将测试值告诉裁判或写在纸上。

八、保存按安立公司S331D仪表上数字（9）键，也就是（SAVE DISPLAY按钮），弹出一个对话框，输入曲线数字，再按（ENTER按钮）就对测试曲线进行了保存。

Sitemaster S331D快速操作指南一、频率扫描驻波比测量频率扫描驻波比测量是天馈线测量中最基本的测量项目。

开机并设定操作语言操作步骤：1，按显示屏幕下方的MODE键.2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－驻波比，按ENTER键（曲线设置和数据输入键区，面板右方）.3，按FREQ/DIST键（测试状态设置键区，显示屏幕下方）。

然后按软菜单键选择F1，按数字键（曲线设置和数据输入键区，面板右方）并根据测量要求输入测量起始频率，以MHz为单位，以ENTER键结束。

选择F2，并根据测量要求输入测量终止频率。

4，按START CAL键（数字3键，曲线设置和数据输入键区，面板右方），并按照屏幕上的操作提示，依次将校准件上的OPEN/SHORT/LOAD连接到延伸电缆的端口上，每次以ENTER结束（如果使用自动校准件，则只需要连接一次并按ENTER键）。

直到屏幕右上角出现CAL ON字样。

5，将校准件取下，将测量延伸电缆的端口连接到被测天馈线的端口上，按AUTO SCALE 键（数字4键，曲线设置和数据输入键区，面板右方）。

得到测量曲线。

6，需要标记测量曲线上的某些关键数据点，按MARKER键（数字8键，曲线设置和数据输入键区，面板右方），再按软菜单键选择M1（或Mn）。

继续按软菜单键选择“编辑”。

可以直接键入需要读出的频率点，或者使用上下箭头键，移动光标位置。

以ENTER键结束。

光标读数在显示屏幕靠下的位置。

7，若需要存储测量曲线，按SAVE DISPLAY键（数字9键，曲线设置和数据输入键区，面板右方），按两次选定的软菜单键选择字母，重复直到完成文件名称输入，按ENTER键结束。

二、频率扫描回波损耗测量和电缆损耗测量操作步骤：1，按MODE键（测试状态设置键区，显示屏幕下方）2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－回波损耗，按ENTER键（曲线设置和数据输入键区，面板右方）3，以下步骤与频率扫描驻波比测量步骤3～5相同。

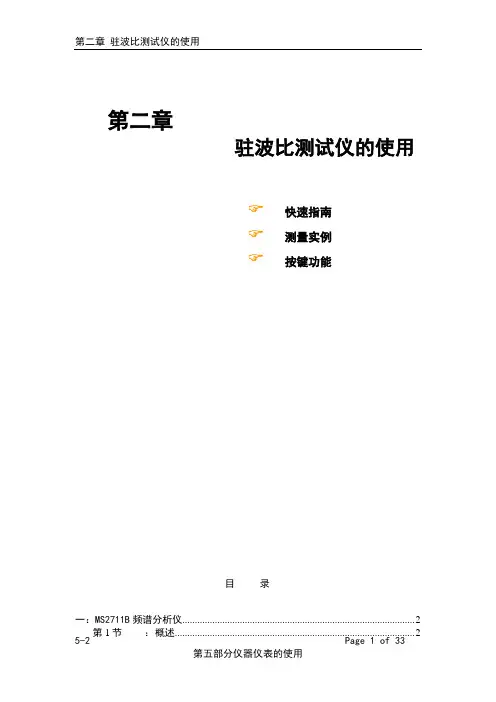

第二章驻波比测试仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (2)第1节：概述 (2)目录一. Site Master介绍 (3)1.1简介 (3)1.2性能指标 (3)1.3 维护事项 (4)1.4 校准 (5)1.5年检 (5)二、.开始 (6)2.1．给新电池充电 (6)2.2．给NIMH电池放电 (6)2.3．电池寿命 (6)2.4．处理电池注意事项 (7)三. 功能和操作 (8)3.1．简介 (8)3.2．前面板 (8)3.3．测试连接头面板 (9)3.4按键(硬键) (9)3.5 软键 (11)3.5．功率监视选单 (15)3.6符号 (15)3.7自检 (16)3.8 出错代码 (16)四、测量 (19)4.1测量功能 (19)4.2开机步骤 (20)4.3校准步骤 (20)4.4 回损/驻波比和缆线损耗测试 (23)4.5缆线损耗测试 (25)4.6．DTF(故障定位)测试： (26)4.7作功率测试 (28)五：软件工具及程序 (29)5.1．简述 (29)5.3通讯端口设置 (29)5.5安装软件： (30)5.6接收从Site Master传来的测试结果 (30)5.7接收多个测试结果到数据库 (31)5.8接收多个结果到电脑屏幕 (31)5.9程序操作 (31)5.11Smith图软件 (32)5.12将测试结果存为数据表格格式(Spreadsheet) (32)5.13将测试结果存入数据库 (32)5.14比较测试结果(Drag-n-Drop) (32)5.15打印 (33)一. Site Master介绍1.1简介Site Master 是一个包含内置信号源和可选功率监视器手持驻波比/回损，故障定位测试仪。

你可用按键输入数据，LCD显示器会以图形方式在你所选频段将驻波比或回损显示出来。

Site Master 有内置故障定位功能。

充满电的电池可连续不间断的工作2.5小时可由12.5伏直流电源供电操作(同时也在充电)，内置省电工作特性可使其工作8小时(一天)。

资料编码产品名称天馈使用对象无线产品工程师产品版本编写部门无线产品技术服务部资料版本V1.0Bird驻波比测试仪表快速使用指南拟制：周彦斌日期：2009-01-12华为技术有限公司版权所有侵权必究说明：在无线网络现场，天馈驻波比测试及DTF测试，在大部分情况下使用安利公司的Site Master，但在有些地方使用的是美国Bird驻波比测试仪。

由于前期很少接触这款仪表，对其操作和使用很生疏。

在这里希望通过这个说明指导的给使用者一个有效支持。

操作型号SA-2500EX/SA-6000EX一、准备1.开箱，检查所有选配件是否齐全。

清点完所有配件及选件，我们下一步就可以对仪表进行通电检查。

2.正确连接仪表的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪表处于随机充电状态。

3.仪表进入正常工作状态后，我们就要对仪表进行设置、校准，做好测试前的准备工作。

二、校准1.首先我们要选择测试的频率范围，在仪表面板的右下方有四个功能键：Mode 键（测量模式） Config 键（设置） Calibrate 键（校准）和Marker键（标记点），这台仪表主要通过这四个功能键来完成测试。

2.我们按一下Mode 键（测量模式），仪表左侧菜单会出现Measure Match（匹配测试，测驻波比） Fault Location （测电缆长度） Power Measure（测功率）三个菜单，我们在Measure Match（匹配测试，测驻波比）菜单下设置频率范围，按一下该菜单，仪表左侧菜单显示如下：在这种状态下，我们按Config 键，仪表左侧菜单显示如下：再按Freq 键，我们就可以利用数字键及上下左右键进行频率范围设置，如我们设置890-960MHz。

3.频段设置好以后，我们就可以对该仪表进行校准了。

接上1.5 米长测试电缆，因为我们测试时要连着电缆一起进行，所以校准时，要把电缆可能引入的误差一起消除掉。

电缆的一端接SA-2500EX/SA-6000EX 的输出端口，另一端先接上校准件的OPEN 端Calibrate键，仪表左侧菜单显示如下：这时按以下Open 键，屏幕会有一条迹线在扫，结束后有提示音，取下开路器换接上Short 端口，按一下Short 键，屏幕也会有一条迹线在扫，结束后有提示音，换接上Load 端口，按Load 键，这时可以看到迹线被归一化为1，且有提示音，然后屏幕上原来的Calibration off 会变为Calibration Full。
