bird(鸟牌驻波分析仪)使用方法

常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。

接下来，主菜单被显示在信息屏上。

-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。

▪FREQ - 选择频率菜单，说明在29页。

▪DIST - 距离菜单选项，说明在2-13页。

▪SCALE- 刻度菜单选项，说明在2-18页。

▪OPT - 选项菜单，说明在2-19。

▪POWER- 功率菜单选项，说明在2-21页。

∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。

也提供标记菜单通道。

被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。

- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。

▪F2 - 打开F2点的参数值，这是频带扫描的结束值。

按回车键（ENTER），当前数被受。

▪MKRS - 选择标记菜单，说明在2-10页。

▪MAIN - 返回主菜单。

∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。

选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。

选MKRS键也将调用一下菜单。

-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。

▪M2，M3，M4同上。

▪MAIN —返回主菜单。

∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。

BIRD驻波比测试仪使用说明书鸟牌驻波比测试仪菜单名录一：Mode：主菜单Measure Match：驻波分析（驻波比要求控制在1.5以内，1.5以上需要处理）Fault Location：故障定位（确定在几米处有好大的驻波，一般先处理接头处）Measure Power：能量分析（基本上不用）Utility：应用程序二、Mode的子菜单Measure Match：驻波分析Save/Recall：保存/回放Auto Scale：自动刻度（不要动它，不小心碰到了的话，要么重新设置要么以后每次测试看不到波形时再次点击）Limit：限制测试（一般设置在1.5）Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印Fault Location：故障定位Save/Recall：保存/回放Auto Scale：自动刻度Limit：限制测试Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印三：Mode/Measure Match/Config：驻波分析的设置Freq：频率设置Start：开始频率Stop：终止频率Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值Max：最大值Auto Scale：自动刻度Units：单位Cbl Loss：线损（一定要断开天线）Rtn Loss：回波损耗VSWR：电压驻波比Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）四：Mode/Measure Match或Fault Location /Calibrate：校准Open：开路标准Short：短路标准Load：50欧姆负载※每次重新设置参数之后都要进行校准，校准器的三个接口分别校准五：Mode/Fault Location/Config：故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽，馈线类型及进行校准频率带宽＝35,000*相对速率（%）/线长（m）---在Measure Match下设置Freq：频率设置Start：开始频率（890M）Stop：终止频率（960M）Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值（1）Max：最大值（5）Auto Scale：自动刻度（根据波形大小自动调整可都是波形显示到窗口）Units：单位Cbl Loss：线损Rtn Loss：回波损耗VSWR：电压驻波比（一般都选择驻波比，其他的要换算成驻波，比较麻烦）Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cbl Type：设置馈线的类型（改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型）Vel. Prop：传播速度Loss：线损Cable List：馈线类型Distance：设置距离Start：开始距离（0米）Stop：终止距离（大于馈线的长度，一般不用变）Max：最大距离Units：单位Meters：米（一般选米为单位）Feet：英尺Smooth：平滑（平滑指的是对显示的轨迹取平均值的一项功能）High：高平滑度Medium：折中平滑度Low：低平滑度None：没有Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）六：Marker：标识点Mark：选择标识点Active：关闭或激活标识点Type：设置标识点的类型Type Line：线性标识点Type Triangle：三角形标识点。

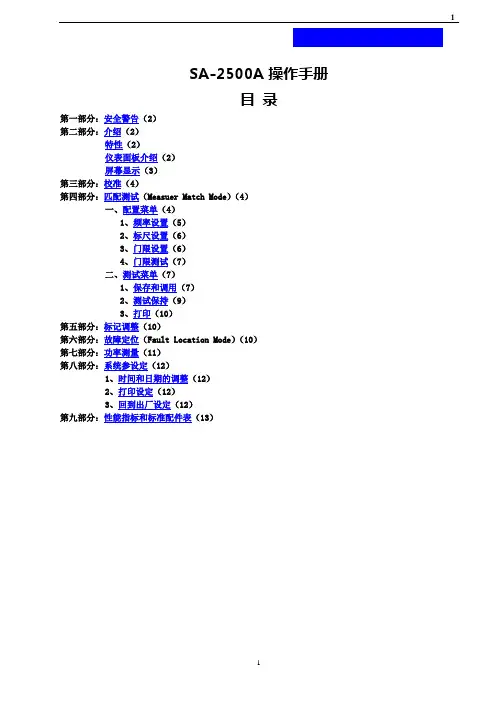

SA-2500A操作手册目录第一部分：安全警告（2）第二部分：介绍（2）特性（2）仪表面板介绍（2）屏幕显示（3）第三部分：校准（4）第四部分：匹配测试（Measuer Match Mode）（4）一、配置菜单（4）1、频率设置（5）2、标尺设置（6）3、门限设置（6）4、门限测试（7）二、测试菜单（7）1、保存和调用（7）2、测试保持（9）3、打印（10）第五部分：标记调整（10）第六部分：故障定位（Fault Location Mode）（10）第七部分：功率测量（11）第八部分：系统参设定（12）1、时间和日期的调整（12）2、打印设定（12）3、回到出厂设定（12）第九部分：性能指标和标准配件表（13）第一部分：安全警告1、测试时确定载频已关闭，天线不在工作状态。

2、清洁时请勿使用液体清洁济。

3、从存储的地方取出到温度相差很大的地方使用时，请勿马上开机使用，请先等温度正常后再开机使用。

第二部分：介绍BIRD site analyzer 是一台多功能测试仪表，适用于无线天线系统从工程安装到维护的全过程。

●特性：总述：SA2500A可抑制高达+13dBm的干扰信号。

存储60个带时间和日期标记的测试数据。

无须电脑，现场分析测试数据。

内置锂电池，方便野外使用。

可存储5个设置。

内置70种常用电缆规格和30个频率波段。

Measure Match模式：快速扫描测试。

预设通信系统频率波段，或用户自行选择开始/结束频率范围（横坐标）。

用户自行调整测量范围（纵坐标）。

可选择测量单位（回损、线损和VSWR）。

双标记读取，分析。

可设定通过/故障门限值。

同时显示多条迹线，并比较。

Fault Location 模式：用户自行选择开始/结束距离范围，自行选择距离单位英尺或米（横坐标）。

用户自行调整测量范围（纵坐标）。

可设定电缆规格（VP和Loss值）。

可设定通过/故障门限值。

●仪表面板介绍（图1）：1、测试菜单（软键）键：根据不同的功能菜单，对应右边的显示实现不同的功能。

Bird驻波比测试仪快速使用指南Bird驻波比测试仪表快速使用指南文档密级：内部公开Bird驻波比测试仪表快速使用指南华为技术有限公司版权所有侵权必究2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开说明：在无线网络现场，天馈驻波比测试及DTF测试，在大部分情况下使用安利公司的Site Master，但在有些地方使用的是美国Bird驻波比测试仪。

由于前期很少接触这款仪表，对其操作和使用很生疏。

在这里希望通过这个说明指导的给使用者一个有效支持。

操作型号SA-2500EX/SA-6000EX2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开一、准备1. 开箱，检查所有选配件是否齐全。

清点完所有配件及选件，我们下一步就可以对仪表进行通电检查。

2. 正确连接仪表的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪表处于随机充电状态。

3. 仪表进入正常工作状态后，我们就要对仪表进行设置、校准，做好测试前的准备工作。

二、校准1. 首先我们要选择测试的频率范围，在仪表面板的右下方有四个功能键：Mode 键（测量模式）Config 键（设置）Calibrate 键（校准）和Marker键（标记点），这台仪表主要通过这四个功能键来完成测试。

2. 我们按一下Mode 键（测量模式），仪表左侧菜单会出现Measure Match（匹配测试，测驻波比）Fault Location （测电缆长度）Power Measure（测功率）三个菜单，我们在Measure Match（匹配测试，测驻波比）菜单下设置频率范围，按一下该菜单，仪表左侧菜单显示如下：在这种状态下，我们按Config 键，仪表左侧菜单显示如下：2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开再按Freq 键，我们就可以利用数字键及上下左右键进行频率范围设置，如我们设置890-960MHz。

仪器仪表的使用一．频谱仪1.常用仪器图安立频谱仪：R&S手持频谱仪：2.关键设置1）参考电平参考电平是屏幕顶端所能显示的最高水平线,设置它只是用来使波形显示到中间,便于我们观察,对读数是没什么影响的.频谱仪参考电平最大值为20dBm 注意：输入信号的峰值不能高于参考电平!2）带宽(BW)RBW：设置分辨带宽，使之和频宽自动耦合或手动耦合,测量时一般把RBW值设置为与信号带宽同一数量级，例如：测GSM信号时一般设为100kHz,测CDMA信号是一般设为1MHz.VBW：设置视频带宽，使之和分辨带宽自动耦合或手动耦合, 一般推荐设置VBW=0.1RBW。

3）频率设置(FREQ)●CENTER FREQ (中心频率)●START FREQ (起始频率)●STOP RREQ (截至频率)4）前置放大在测量弱信号时需要打开前置放大器：测量范围：-60dBm以下，前置放大器的增益约为20dB注意：1、打开前置放大器时输入信号峰值不能超过-30dBm。

2、当打开前置放大器测试完毕后，要关闭前置放大器后再关闭仪器。

3.测试方法及实例我们通过频谱仪能够实现的两种测试功能：1、点频功率测试；窄带信号的测试通常使用点频功率测试，如测GSM信号。

例：测900M信号上行底噪●首先预设频谱仪至测试状态●参考电平设置按AMPT键再按F1把RELlevel设0dB●频段设置（设885MHz～909MHz）按 FREQ 键按START FREQ键，输入数字885，按MHz确认。

按STOP FREQ键，输入数字909，按MHz确认。

●RBW与VBW设置RBW=100K, VBW=30K按BW键按MANUAL RES BW键，输入数字100，按kHz确认。

按MANUAL VEDIO BW键,输入30，按KHz确认，或用旋钮旋至相应数值。

●将跳线一端接到频谱仪，另一端接到干放施主端口，且测试时确保分布与干放重发段口正常连接。

●观察信号波形。

驻波比测试仪使用说明1.准备工作：a.将驻波比测试仪放置在平稳的表面上，确保其稳定性和准确性。

b.将测试仪与待测试的传输线相连接，并确保连接可靠。

c.检查测试仪的电源和信号线的连接是否正确。

2.预热：当驻波比测试仪长时间未使用或环境温度发生较大变化时，需要进行预热操作。

将测试仪打开，并保持运行一段时间，直到所有指示灯正常工作。

3.设置测试参数：a.在仪器面板上选择合适的工作频率范围。

根据传输线的特性和待测电路的需求，选择适当的频率范围。

b.设置测试仪的输入功率。

根据待测电路的工作条件，设置适当的输入功率。

c.进行标定操作。

如果测试仪上有标定功能，可以使用标定工具进行标定，以提高测试精度。

4.开始测试：a.打开测试仪，并确认其正常工作。

b.发送一个正弦波信号或对待测电路进行激励。

c.在测试仪的显示屏上观察驻波比的数值。

通常情况下，驻波比的数值应该在1和无穷大之间。

当驻波比为1时，表示完全无反射；当驻波比无穷大时，表示完全反射。

d.观察测试仪的指示灯，以判断待测电路是否存在问题。

如果指示灯变化异常或报警，说明待测电路存在异常。

5.分析测试结果：可以使用测试仪上的分析功能，对测试结果进行进一步处理。

一些先进的驻波比测试仪可以提供图形显示，帮助用户更直观地理解测试结果。

6.记录和保存数据：a.将测试结果记录下来，包括测试时间、工作频率、输入功率和测试得到的驻波比数值等。

b.如果测试仪支持数据保存功能，可以将测试结果保存到存储设备或计算机中，以便后续分析和比较。

7.关闭测试仪：在测试结束后，将测试仪关闭，并断开与待测电路的连接。

确保测试仪处于安全和维护状态。

总结：驻波比测试仪的使用方法包括准备工作、预热、设置测试参数、开始测试、分析测试结果、记录和保存数据、关闭测试仪。

正确操作测试仪可以有效地测量和分析高频电路中的驻波比，从而帮助用户提高电路性能和故障排除。

在进行测试之前，建议阅读测试仪的使用手册，以了解具体的操作步骤和注意事项。

资料编码产品名称天馈使用对象无线产品工程师产品版本编写部门无线产品技术服务部资料版本V1.0Bird驻波比测试仪表快速使用指南拟制：周彦斌日期：2009-01-12华为技术有限公司版权所有侵权必究说明：在无线网络现场，天馈驻波比测试及DTF测试，在大部分情况下使用安利公司的Site Master，但在有些地方使用的是美国Bird驻波比测试仪。

由于前期很少接触这款仪表，对其操作和使用很生疏。

在这里希望通过这个说明指导的给使用者一个有效支持。

操作型号SA-2500EX/SA-6000EX一、准备1.开箱，检查所有选配件是否齐全。

清点完所有配件及选件，我们下一步就可以对仪表进行通电检查。

2.正确连接仪表的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪表处于随机充电状态。

3.仪表进入正常工作状态后，我们就要对仪表进行设置、校准，做好测试前的准备工作。

二、校准1.首先我们要选择测试的频率范围，在仪表面板的右下方有四个功能键：Mode 键（测量模式） Config 键（设置） Calibrate 键（校准）和Marker键（标记点），这台仪表主要通过这四个功能键来完成测试。

2.我们按一下Mode 键（测量模式），仪表左侧菜单会出现Measure Match（匹配测试，测驻波比） Fault Location （测电缆长度） Power Measure（测功率）三个菜单，我们在Measure Match（匹配测试，测驻波比）菜单下设置频率范围，按一下该菜单，仪表左侧菜单显示如下：在这种状态下，我们按Config 键，仪表左侧菜单显示如下：再按Freq 键，我们就可以利用数字键及上下左右键进行频率范围设置，如我们设置890-960MHz。

3.频段设置好以后，我们就可以对该仪表进行校准了。

接上1.5 米长测试电缆，因为我们测试时要连着电缆一起进行，所以校准时，要把电缆可能引入的误差一起消除掉。

电缆的一端接SA-2500EX/SA-6000EX 的输出端口，另一端先接上校准件的OPEN 端Calibrate键，仪表左侧菜单显示如下：这时按以下Open 键，屏幕会有一条迹线在扫，结束后有提示音，取下开路器换接上Short 端口，按一下Short 键，屏幕也会有一条迹线在扫，结束后有提示音，换接上Load 端口，按Load 键，这时可以看到迹线被归一化为1，且有提示音，然后屏幕上原来的Calibration off 会变为Calibration Full。

驻波仪使用手册驻波仪使用手册一、概述驻波仪是一种用于测量微波频率和功率的仪器，其工作原理基于驻波现象。

本手册将介绍驻波仪的使用方法及注意事项。

二、仪器组成1.主机：包括显示屏、控制按钮和接口等。

2.传感器：安装在被测物体或管路中，用于检测微波信号。

3.电源线：连接主机和电源插座。

4.通讯线：连接主机和计算机等外部设备。

三、使用步骤1.接线将电源线插入主机电源插座，并将通讯线连接到主机和计算机等外部设备之间。

2.打开开关按下主机上的电源按钮，待显示屏亮起后即可开始使用。

3.校准在进行测量前，需要对驻波仪进行校准。

具体方法如下：（1）将传感器安装在空载状态下的管路中，并保证传感器与管路紧密贴合；（2）按下主机上的校准按钮，在弹出的界面中选择“空载校准”；（3）待校准完成后，系统会自动保存校准数据并返回主界面。

4.测量（1）将传感器安装在被测物体或管路中，并保证传感器与管路紧密贴合；（2）按下主机上的测量按钮，在弹出的界面中选择“功率测量”或“频率测量”；（3）待测量完成后，系统会自动显示测量结果并保存数据。

四、注意事项1.使用前请仔细阅读本手册并按照说明操作。

2.在进行校准和测量时，请确保传感器与被测物体或管路紧密贴合，避免信号泄漏。

3.请勿将驻波仪暴露在高温、潮湿或有腐蚀性气体的环境中。

4.使用过程中如有异常情况，请及时停止使用并联系厂家维修。

5.禁止私自拆卸或更换仪器内部零部件。

五、维护保养1.定期清洁传感器表面，以保证信号检测的准确性。

2.注意防潮防尘，避免仪器受到损坏。

3.长期不使用时，请将仪器存放在干燥通风处，并断开电源线。

六、故障排除1.显示屏无法亮起：请检查电源线是否插紧，电源插座是否正常。

2.测量结果不准确：请检查传感器安装是否正确，信号泄漏情况等。

3.其他问题：请联系厂家维修。

七、总结驻波仪是一款高精度的微波测量仪器，使用方法简单易懂。

在使用过程中需要注意保养和维护，避免出现故障影响测量结果。

驻波比测试仪操作步骤驻波比测试仪是一种用于测试电路中驻波比的仪器。

电路中的驻波比是指由于电信号在不同传输介质中的传播速度不同，造成电压或电流的幅值在电路中发生波动的现象。

驻波比测试仪通过测量信号的反射和传输损耗来评估电路的匹配性，以及确定是否存在驻波。

1.准备测试仪器和电路：首先确认测试仪器的工作状态良好，并准备好待测试的电路。

确保电路中的组件和连接线没有故障。

2.连接测试仪器：将测试仪器的发射端与待测试电路的信号源相连，然后将测试仪器的接收端与电路的负载端相连。

确保连接稳固，信号能够畅通无阻。

3.设置测试模式：根据具体的测试要求，选择相应的测试模式。

驻波比测试仪通常具有多种测试模式，如单频测试、扫频测试等。

根据需要对测试参数进行设置。

4.设置测试频率：根据电路的工作频率范围，设置驻波比测试仪的测试频率。

可以根据测试要求选择单频测试或扫频测试。

5.进行测试：启动驻波比测试仪，并观察测试结果。

可以通过测试仪器上的指示灯、数字显示屏或计算机界面来获取测试结果。

6.分析测试结果：根据测试结果来判断电路的匹配性和存在的问题。

如果测得的驻波比值接近1，表示电路匹配良好；如果驻波比值远离1，表示电路存在反射或传输损耗问题。

7.调整电路：根据测试结果来调整电路，以提高驻波比。

可以调整电路中的负载、传输线长度、陷波器等来改善电路匹配性。

8.重新测试：在调整电路后，重新进行驻波比测试。

通过反复测试和调整，直到获得满意的驻波比值。

9.记录测试结果：将每次测试的结果记录下来，包括测试时间、测试频率、驻波比值等。

这些数据可以用于分析电路的性能变化和提高测试效率。

10.定期校准：驻波比测试仪是一种精密仪器，应定期进行校准。

校准可以确保测试结果的准确性和可靠性。

总结：驻波比测试仪的操作步骤包括准备测试仪器和电路、连接测试仪器、设置测试模式和频率、进行测试、分析结果、调整电路、重新测试、记录结果和定期校准。

通过这些步骤，可以有效评估电路的匹配性，并进行必要的调整来提高驻波比和电路性能。

重点分享美国进口BIRD功率计的操作步骤为您分享一下鸟牌BIRD功率计的操作步骤将探头和主机通过电缆连接开机预热后将探头接到主机校准源，按校准键校准校准结束后将探头取下，置入测试点频率进行测量美国BIRD功率计测量电功率的仪器。

一般是指在直流和低频技术中测量功率的功率计，又可称为瓦特计。

功率计由功率传感器和功率指示器两部分组成。

功率传感器也称功率计探头，它把高频电信号通过能量转换为可以直接检测的电信号。

功率指示器包括信号放大、变换和显示器。

显示器直接显示功率值。

功率传感器和功率指示器之间用电缆连接。

为了适应不同频率、不同功率电平和不同传输线结构的需要，一台功率计要配若干个不同功能的功率计探头。

功率是表征电信号特性的一个重要参数。

功率计是测量电信号有功功率的仪表。

在直流和低频范围，可以通过测量电压和电流计算功率，功率的瞬时值可用下式表示：对于周期为T的周期信号，一个周期内的瞬时功率的平均值，称为有功功率。

有功功率按下式计算：对于正弦电路，下式成立：上式中，U、I分别为正弦交流电的有效值，φ为电压与电流信号的相位差。

对于非正弦电路，假设U、I为交流电量n次谐波分量的有效值，φ为电压n 次谐波分量与电流n次谐波分量的相位差，P为n次谐波分量的有功功率，上式仍然成立。

当n=1时，P为基波有功功率。

在超高频和微波频段，有TEM波和非TEM波之分。

在TEM波的同轴系统中，电压和电流虽有确切含意，但测量其绝对值很困难。

在波导系统中，因为存在不同的电磁模式，电压和电流失去性。

在个频段和各传输系统中，功率是单值表征信号强度的重要方法。

在射频范围直接测量功率代替了电压和电流的测量。

BIRD功率计由功率传感器和功率指示器两部分组成。

功率传感器也称功率计探头，它把高频电信号通过能量转换为可以直接检测的电信号。

功率指示器包括信号放大、变换和显示器。

显示器直接显示功率值。

功率传感器和功率指示器之间用电缆连接。

为了适应不同频率、不同功率电平和不同传输线结构的需要，一台功率计要配若干个不同功能的功率计探头。

减小数据值 移动活动标记点至曲线最小值处 降低显示的对比度 与功能描述所定义的内容相同 由外部直流电源供电时电池的黄色 指示灯亮。当给内部电池充电时， 黄色指示灯闪烁。电池充满，黄色 指示灯停止闪烁。在开机状态下， 电池的绿色指示灯一直亮着 按住此键，使用上下箭头调整显示 屏的对比度 开要或关机，按键时间不能少于 0.5 秒
发射机测试
功率测量模式 ●数字读数和模拟刻度盘。 ●配合 BIRD 功率传感器使用，可显示正向功率，反射功率，或者 匹配效率。 ●功率测量单位可以选择瓦（W）或 dBm。匹配单位可以选择驻波 比 VSWR，回波损耗或者匹配效率（%）。 ●兼容 BIRD 通过式功率传感器，终端式功率传感器，驻波比报警 器以及广播功率监视器。
校准 为了得到最精确的结果，使用 BIRD 天馈线分析仪测量前，请
先设置频率，然后进行校准。
注意：校准完成后，BIRD 天馈线分析仪主屏幕显示“Calibration:FULL”, 否则 BIRD 天馈线分析仪主屏幕显示“Calibration:OFF”。
注意：校准是在最高数据点（949）上执行，且校准图形是以用户当前选 择的显示方法（包络、最大值、最小值）显 示。
12
前言
手动设置频率范围
步骤 1 2
3
4 5
操作 按下 Config 键 按下 Freq 软键 使用向左或向右的方向键移动光标至起始、终点、中心频率及频率 宽度 使用数字键盘输入数值，按下 Enter 键完成输入 按下 Esc 键返回到配置界面
从列表中选择频率范围 频段列表弹出菜单为预置常用频段。使用预置频段的优点是方 便快捷，同时选择系统所预置的测试参数可避免误操作
开箱
标准配置
必选件
1.天馈线分析仪

SITE MASTER 使用方法：1、频率—驻波比校验部分：第一步：按面板上的ON/OFF开关键开机。

第二步：按ENTER键继续。

按MODE键，用上下箭头选择频率—驻波比，ENTER键确认。

第三步：选择频率或距离。

（1）按FREQ/DIST键（2）按F1键（3）用数字键或上下箭头键输入要求的起始频率（4）按ENTER键设置F1为要求的频率（5）按F2键（6）用数字键或上下箭头键输入要求的截止频率（7）按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（8）按AMPLITUDE键（9）按底线键（10）用数字键或上下箭头键输入要求的起始频率（11）按ENTER键设置底线为要求的频率（12）按顶线键（13）用数字键或上下箭头键输入要求的截止频率（14）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

第四步：在测试端口插上校准器第五步：按数字3键检验第六步：按ENTER键进行检验确认第七步：查看屏幕左上角是否出现“CAL ON”信息，以确认检验是否正确完成，如屏幕左上角显示“CAL OFF”信息，即说明SITE MASTER还没有校准。

校验完成后，即可在测试端口连接扇区收、发端口测试频率—驻波比。

第八步：按数字9键（SAVE DISPLAY）来命名该测试的曲线，然后按ENTER确认。

•2、故障定位—驻波比校验部分：按MODE键，用上下箭头选择故障定位—驻波比，ENTER键确认。

第一步：选择频率或距离。

（15）按FREQ/DIST键（16）按D1键（17）用数字键或上下箭头键输入要求的起始距离（18）按ENTER键设置D1为要求的频率（19）按D2键（20）用数字键或上下箭头键输入要求的截止频率（21）按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（22）按AMPLITUDE键（23）按底线键（24）用数字键或上下箭头键输入要求的起始频率（25）按ENTER键设置底线为要求的频率（26）按顶线键（27）用数字键或上下箭头键输入要求的截止频率（28）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

鸟牌SA-2500驻波比分析仪使用说明第一部功能菜单1．MODE（模式）1.1Measure Match（驻波测试模式）1.1.1Save Recall（轨迹存储回放）1.1.2Auto Scale（自动比例尺）1.1.3Limit Test OFF（限制测试）1.1.4Hold（保持）1.1.5Print（打印）1.2Fault Location（故障定位测试模式）1.2.1Save Recall（轨迹存储回放）1.2.2Auto Scale（自动比例尺）1.2.3Limit Test ON（限制线）1.2.4RUN（运行）1.2.5Print（打印）1.3Measure Power（功率测试模式）1.4Utility（应用程序）2．CONFIG（设置）2.1 Measure Match（驻波测试模式）下Config2.1.1 Freq(频率)步骤12.1.2 Scale（比例尺）2.1.3 Limit Line（限制线）2.1.4 Cable Loss(线损测试)2.2 Fault Location（故障定位测试模式）下Config2.2.1 Distance(距离) 步骤32.2.2 Scale（比例尺）步骤42.2.3 Limit Line（限制线）2.2.4 Smooth Low(平滑度低)2.2.5 Cbl Type（馈线类型）步骤2 3．CALIBRATE（校准）步骤53.1 Open（开路）3.2 Short（短路）3.3 Load（负载）4．MARKER（标识）4.1 Mark1（标识1）4.2 Active（标识关闭与激活的切换）4.3 Type（标识类型）4.4 Delta None（在标识点/限制值得切换）鸟牌SA-2500驻波比分析仪使用说明2010-4-12第二部Fault Location（故障定位测试模式）通常在测试之前必须设置频率带宽，馈线类型，测试距离，进行校准。

• One unit covers the entire 25-6000 MHz range!• Easy to operate and field ready for first-time, occasional and experienced users.• Other applications include 3G, Broadcast, Government, Tactical Military, Microwave, Paging, Public Safety, Trunking, WLAN and WLL, and TETRA.• Color display is clearly visible in direct sunlight.• With a single download you can view data as Distance to Fault or Measurement Match-no need to store two traces.• FDR (Frequency Domain Reflectometry) measurement method results in a highly reliable assessment of the health of critical components in your system; ultimately providing a “heads-up” before a failure occurs.• Fault location or DTF mode indicates VSWR or Return Loss levelsat each point along the cable and antenna system length.• Cable Loss function measures insertion loss of the cable system over a given frequency range.• USB communication ports for connection to PC, field sensors and storage devices. A PPLICATIONSSuitable for use in Worldwide Cellular and PCS/DCSsystems; supporting measurement of CDMA, GSM,TDMA and AMPS modulation schemes.Other applications include 3G, Broadcast,Government, Tactical Military, Microwave, Paging,Public Safety, Trunking, WLAN and WLL, and TETRA.S PECIFICATIONSFrequency Range SA-3600XT 25-3600 MHzSA-6000XT 25-6000 MHzFrequency Resolution SA-3600XT 25 kHz; 25-800 MHz,50 kHz; 800-2500 MHz,150 kHz; 2500-3600 MHzSA-6000XT 25 kHz; 25-800 MHz,50 kHz; 800-2500 MHz,150 kHz; 2500-6000 MHzPower Measurement SA-3600XT YesSA-6000XT YesReturn Loss 0 to -60 dB Test Port N-type female connector Impedance 50 ohms Speed 1 multi-frequency scan(238 points)/2 seconds 1 multi-frequency scan (475 points)/3.5 seconds 1 multi-frequency scan (949 points)/6 secondsTrace Resolution 238 (default), 475, or 949 per trace Storage Capacity Thousands of setups and traces Immunity to Interfering Rejects on-frequency signals Signals up to +13 dBm Maximum Input Signal +22 dBm Data Transfer Sensor: USB 2.0 Type APC: USB 2.0 Type BInternal Time Rechargeable lithium-Ionbatteries. 5-hour minimum operating time. Auto shut-off conserves battery lifeExternal DC 9-15 VDC fused, <3 A External AC 100 to 240 VAC @ 50-60 Hz;AC/DC adapter requiredOperating Temperature -10° to +50° C (+14° to +122° F)Storage Temperature -40° to +80° C (-40° to +176° F)Battery Charging Temperature 0° to + 35° C (32° to 95° F)Humidity 95% ± 5% max., (non-condensing)Altitude Up to 15,000 feet (4572 m)Dimensions 10.5” x 8.4” x 3.3” (265 x 212 x 83 mm)Weight 5.5 lbs. (2,5 kg)Upgradeable Yes, SA-3600XT maybe upgraded to SA-6000XTBird ®Technologies Group combines the industry leading brands of both Bird Electronic and TX RX Systems and is a global, innovative supplier of RF products, sys-tems, services and educational solutions. Bird ®Technologies Group reserved the right to modify specifications or discontinue any product without notice.Y OU’RE HEARD, LOUD AND CLEAR.30303 Aurora Rd. ::Solon, OH 44139 ::866.695.4569 ::S TANDARD ACCESSORIESAC Adapter (15 Vdc Output)5B2229-1224G-1Automobile Cigarette 5A2238-2Lighter Adapter Soft Carrying Case 7002A850USB Interface Cable 5A2653-10PC Interface Software Kit 7002A840Instruction Manual 920-SA-XT Internal Battery Pack, 5C2431-2with 4-pin ConnectorO PTIONAL ACCESSORIESModel Description CAL-MN-C Calibration Combo, (M) N CAL-FN-C Calibration Combo, (F) NCAL-ME-C Calibration Combo, (M) 7/16 DIN CAL-FE-C Calibration Combo, (F) 7/16 DIN5012A Wideband Power Sensor 350 MHz -4000 MHz 5014 Directional Power Sensor 2 - 2700 MHz5015 Terminating Power Sensor 40 MHz - 4000 MHz 5015EF Terminating Power Sensor 40 MHz - 12 GHz 5016Wideband Power Sensor 350 MHz - 4000 MHz 5017 Wideband Power Sensor 25 MHz - 1000 MHz TC-MNMN-1.5 Test Cable, 1.5 m., N (M) conn.TC-MNMN-3.0 Test Cable, 3 m., N (M) conn.TC-MNFN-1.5 Test Cable, 1.5 m., N (M)/N (F) conn.TC-MNFN-3.0 Test Cable, 3 m., N (M)/N (F) conn.TC-MNME-1.5 Test Cable, 1.5 m., N (M) - 7/16 DIN (M)TC-MNME-3.0 Test Cable, 3 m., N (M) - 7/16 DIN (M)TC-MNFE-1.5 Test Cable, 1.5 m., N (M) - 7/16 DIN (F) conn.TC-MNFE-3.0 Test Cable, 3 m., N (M) - 7/16 DIN (F) conn.PA-MNME Adapter, N (M) to 7/16 DIN (M)PA-FNME Adapter, N (F) to 7/16 DIN (M)PA-MNFE Adapter, N (M) to 7/16 DIN (F)PA-FNFE Adapter, N (F) to 7/16 DIN (F)4240-550 Precision Connector Adapter Kit, 7/16 DIN,SA -Series7002C870 Hard Shell Transit Case SA-BATPAK-1 External Battery Pack RPK5C2431-2 Battery, Spare。

（4）时域测试（故障定位） (A)选择故障定位测试：按Fault Location键进入； (B)故障定位状态下，按Config 键，仪表左侧菜单显示如下： Config → Distance距离 Scale标尺 Limit Line门限显示线 Cbl Type电缆类型 (C)进入Distance 子菜单，对距离进行设定。在Start 端输入数字后按确定键， 通过向右键选择Stop端，输入数字后按确定键，测量单位选择Meter； 驻波测试 (D)进入Scale标尺子菜单，选择测量单位VSWR或Rtn Loss（一般选用Rtn Loss）； (E)进入Cbl Type馈线类型子菜单，对所测馈线进行设定。可以选定 VEL.Prop项进行设定馈线传输速率的参数，选定Loss项进行设定馈线的衰耗 的参数 。也可以选择Cable List项来选择（视现场情况而定，一般设为默认 值）； (F)按Autoscale（自动测试）键，在仪表屏幕上会出现驻波或回波的曲线图. 利用左右移动键，对Marker进行移动。按向上的控制键表示该驻波或回波图 形的最大值，按向下的控制键表示该驻波或回波图形的最小值； (G)在测试完毕后，按Save Recall键进入保存调用菜单：按Save键进行图形 保存，按Label键对保存图形命名，按Enter键确定，最后按Esc键退回保存 菜单。


1、测试仪表： BIRD SA2500驻波测试仪或其它测试仪表。 2、测试要求 室内外安装完毕后，应用BIRD等天馈测试仪测量整个天馈系统的电 压驻波比，天馈线系统驻波比应小于1.40（驻波合格值在具体的工程 中有具体的要求），测试结束后应保存频域图和时域图。 3、下面介绍一下BIRD SA2000/SA2500A天馈系统测试流程。 （1）BIRD SA2000/SA2500A系统设置 （A）首先检查仪表是否完好，然后检查校验器、短跳线和电源线是 否齐备； （B）时间设置：按Utility进入系统设置菜单，按System键，调整仪 表的系统时间，按Enter键结束。

数字功率计Bird 5000EX操作指导书总工办功率计Bird 5000EX操作指导书测试步骤简介：(一)测试前的准备1. 连接：用随机电缆连接5000EX 的SENSOR口到5012功率探头的Meter口。

2. 检验连接完成后打开5000EX的电源开关，稍后仪表显示正、反向平均功率（Average）值。

屏面显示含义：Fwd正向功率、Rfl反向功率、Fwd units正向功率单位变换键（dBm、mW）、Rfl units 反向功率单位变换键（除了功率单位dBm、mW的变化，由于该仪表测量时能同时测出通过功率探头的正、反向功率，所以该表的单位变换还有Rho（ρ）、VSWR、Return loss）由于习惯上我们进行驻波比测试都是在无源的情况下以天馈线测试仪的测试为准，所以一般情况下我们重点关注的是此仪表的功率测量。

3. 在有些情况下，我们开机后的界面与上述有些不同，显示屏面的下端显示Type、Filter而显示屏的上端则显示Average/Peak/Burst/Crest/CCDF之一。

此时压Type键，显示屏上端的显示则会依次改变。

只有当显示屏上端显示Average时，按SHIFT键，屏面显示才会进入第二条中所示状态。

4. 传感器校零：在给 WPS 校零之前, 请确定传感器已经稳定的运行了一段时间, 并且没有射频功率输入.a. 单击 [校零] 按钮开始校准过程.b. 校准过程会持续大约30秒. 不要中断校准过程! 屏幕上会有一个状态条指示校准进程.c. 成功校零后, 会显示“校准通过” 或“校准结束”的字样. 按任意功能按钮会返回正常状态.d. 如果校零失败, 将会显示“校准失败” 字样. 按任意功能按钮返回正常状态, 检查 5012 是否正确连接, 并且没有射频功率输入. 再次校零.(二)视频带宽：除了平均功率和 VSWR的测量外, 其它Bird WPS 测试指标的精度都与视频带宽的设置有关. 带宽可以设置成 4.5 kHz, 400 kHz, 或全部带宽(10M). 当带宽比调制信号带宽大时应当尽可能的减小. 减小带宽可以限制噪音对信号的影响. 下面列出了一些常用的调制方式和相应的视频带宽.视频带宽 4.5 kHz 调制类型脉冲 (脉冲宽度> 150 μs), AM, FM,记录编码：HC/WJ-XZ-06-01 版本：3.0 第1页共2页总工办PM, Tetra 脉冲(脉冲宽度> 3 μs), GSM, 50 kHz 400 kHz AM, DQPSK 脉冲(脉冲宽度 > 200 ns), CDMA, 全部带宽(10M) WCDMA, DQPSK, DAB/DVB-T 2、偏移量:如果你知道系统的损耗, 或者在系统中串有衰减器, 可以通过设置偏移量来补偿系统损耗以获得真实的发射机输出功率. 请注意: 对衰减器或其它衰减值同频率相关的器件, 应输入当前使用频段的衰减值. 操作为单击[偏移量]按钮, 输入总的损耗(dB)(三) 功率计的具体操作：1. 5012功率探头的允许输入最大正向功率为150W，为了避免仪表损坏，要求测试人员必须掌握设备信号的输入、输出端口，确保设备信号的输出端（信号源）连接至5012的Input口，设备信号的负载端（天馈线，终端负载等）连接至5012的Output口，确保通过功率探头的正向功率与RF Power箭头一致。
