BIRD驻波比测试仪使用说明书

常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。

接下来，主菜单被显示在信息屏上。

-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。

▪FREQ - 选择频率菜单，说明在29页。

▪DIST - 距离菜单选项，说明在2-13页。

▪SCALE- 刻度菜单选项，说明在2-18页。

▪OPT - 选项菜单，说明在2-19。

▪POWER- 功率菜单选项，说明在2-21页。

∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。

也提供标记菜单通道。

被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。

- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。

▪F2 - 打开F2点的参数值，这是频带扫描的结束值。

按回车键（ENTER），当前数被受。

▪MKRS - 选择标记菜单，说明在2-10页。

▪MAIN - 返回主菜单。

∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。

选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。

选MKRS键也将调用一下菜单。

-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。

▪M2，M3，M4同上。

▪MAIN —返回主菜单。

∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。

驻波比测试仪说明目录•驻波比测试仪简介•驻波比测试仪的操作使用•驻波比测试仪的应用场景•驻波比测试仪的维护与保养•驻波比测试仪的发展趋势与未来展望01驻波比测试仪简介驻波比测试仪是一种用于测量传输线驻波比的电子测量仪器。

定义主要用于测量和监控微波传输线、天线馈线等系统的驻波比，以确保其性能正常。

用途定义与用途驻波比测试仪通过测量传输线上的电压幅度和相位，计算出传输线上的驻波比。

工作原理信号源检测器测试仪内部产生一个测试信号，该信号通过待测传输线后，被反射回来形成驻波。

测试仪内部的检测器测量反射波的电压幅度和相位，计算出驻波比。

030201工作原理特点与优势特点具有高精度、高稳定性、易于操作等特点。

优势能够快速准确地测量传输线的驻波比，帮助用户及时发现和解决传输线的问题，提高通信系统的性能和稳定性。

02驻波比测试仪的操作使用开机首先打开驻波比测试仪的电源开关，等待仪器自检并进入正常工作状态。

连接天线将测试天线连接到驻波比测试仪的相应接口，确保连接稳定可靠。

选择测试模式根据需要选择合适的测试模式，如单端口测试或双端口测试。

开始测试按下开始按钮，驻波比测试仪将自动进行信号的发送和接收，并实时显示测试结果。

记录结果测试完成后，驻波比测试仪会显示出驻波比值，用户可以记录或打印测试结果。

关机完成测试后，关闭驻波比测试仪的电源开关，并断开与天线的连接。

操作步骤确保测试天线与驻波比测试仪的接口匹配，避免因不匹配导致测试结果不准确或仪器损坏。

天线匹配在进行驻波比测试时，应远离可能产生干扰的设备或物体，如其他无线通信设备、金属物体等。

远离干扰源为确保测试结果的准确性，建议定期对驻波比测试仪进行校准。

定期校准在测试过程中，应保持测试环境的稳定，避免温度、湿度的急剧变化对测试结果产生影响。

环境条件注意事项常见问题及解决方案无法开机或开机自检失败检查电源线是否连接良好，仪器是否有故障，如有需要请联系专业维修人员。

测试结果不稳定或误差较大检查天线是否连接稳定，远离可能的干扰源，重新进行测试。

驻波仪测试仪实用操作及保养说明一、规格说明1.面板2.键盘电源开关键；确认键；取消键；背光灯键和数字1键是同一个键；仪器校准开始键和数字3键是同一个键；测试暂停键；上下调整键。

其他按键暂不需要，是存储测试数据，调出测试数据，打印测试数据等。

1、软键用于进行菜单选择，直接执行右侧键的功能2、模式键模式激活模式菜单，用户可选择以下四种模式：匹配测量，故障定位，功率测量，其它功能模式设置键在当前模式下激活设置菜单，可设置各种测量参数（例如，频段，距离和计量单位）校准键激活校准菜单标记键激活标记菜单，用户可启动或关闭标记点，或者移动标记点所处位置3、数字键将数字数据输入到选定条目下，或者实现功能描述中所定义的功能4、取消键适用场合：菜单选择返回上一级菜单数据输入取消数据输入，不改变原有数据值5、确认键适用场合：列表选择选择列表中选中区域的条目数据输入退出数据输入，改变原有数值6、指示键左箭头适用场合：数据输入删除原先已输入的数据，一次删除一个字符直流输入DC input 外部功率源输入；将交流功率源或者车载电源适配器插进直流输入端口；外部电源维持仪器的正常工作同时给内部电池充电。

二、常见技术指标1.天馈线测试频率特性频率范围： 25—4000MHz频率分辨率：25—800MHz 25kHz800—2500MHz 50kHz2500—4000MHz 100kHz频率精确度：±150kHz (75ppm)采样点： 2382.测试范围和分辨率范围分辨率回波损耗0.0 至-60dB 0.1dB驻波比 1.00 至 99.99 0.013.测试端口连接器提供 N 阴型连接器阻抗50 欧4.定向性连接器频率定向性N 型25—2500 MHz -42dBN 型 2.5—4.0GHz -40dB7/16 25—2500 MHz -40dB7/16 2.5—4.0GHz -35dB说明：扫描速度：每次扫描时间小于 3 秒，（13ms/数据点），测试端口开路，y 轴设置为满量程。

Bird 4421 RF Power Meter44SpecificationsNOTE: Due to the wide variety of available connectors, frequencyrange and maximum power may be reduced. Insertion loss isspecified with female N connectors. Choose connectors appropriate for the frequency and power of operation.Bird 4421 RF Power MeterFrequency Range Sensor dependent Power Range Sensor dependent VSWR Display 1.0 – 199.9 max Return Loss Display 0 to 40 dB maxDisplay Accuracy ± 1 on least significant digit AC Power 115/230 Vac @ 50/60 HzBatteries 8 C-size Nickel Cadmium rechargeable 1.2 volt cells, 15 W max (NEDA Type 10014)Battery Life Minimum 8 hours continuous usage Battery ChargerBuilt-in battery charger. Drained batteries require approximately 28 hours to recharge.DisplayLCD, 3 ½ digit display. Indicates mode,measurement units, battery condition, remote status, and signal increase/decrease. Self contained backlight.Optional Interfaces IEEE-488 GPIB RS-232Fuse RatingIEC (5 x 20 mm) Type T 115 Vac 230 Vac 0.25 A 0.125 AEmissions/Immunity EMC Directive 89/336/EEC Safety Low Voltage Directove 73/23/EEC Humidity 95% ± 5% max. (noncondensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 0 to 50 °C (32 to 122 °F)–20 to +50 °C (–4 to +122 °F)Dimensions 15.5”L x 12.25”W x 4.25”H (393 x 311 x 108 mm)Weight9.5 lbs. (4.3 kg) nominal1981Maintenance45Specifications Common to all SensorsImpedance 50 ohms nominalVSWR Range 1.00 to 2.00 (40.0 to 9.5 dB Return Loss)Sampling Rate Approximately 2 readings/secondCalibration Technique Calibration vs. frequency curve stored in nonvolatile memory in each sensor. Sensor output corrected at frequency of measurement within rated range.Operating Power Supplied by power meter via sensor cable ConnectorsCustomer specified (See “Available Connectors” on page 50)Emissions/Immunity EMC Directive 89/336/EEC Safety Low Voltage Directove 73/23/EEC Humidity 95% ± 5% max. (noncondensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 0 to 50 °C (32 to 122 °F)–20 to +50 °C (–4 to +122 °F)Dimensions 5.4”L x 2.5”W x 3.25”H (137 x 64 x 83 mm)Weight, Nominal1 lb. 13 oz. (0.8 kg)Bird 4421 RF Power Meter46Bird 4020 Series RF Power SensorsPower Range4021, 40224024, 4025300 mW – 1 kW3 W – 10 kWFrequency Range40214022402440251.8 – 32 MHz25 MHz – 1 GHz1.5 – 32 MHz100 kHz – 2.5 MHzAccuracy, Fwd± 3%Insertion VSWR (Insertion Loss)4021, 4024, 402540221.05 (0.05 dB) max1.05 (0.05 dB) max, 25 – 512 MHz1.10 (0.13 dB) max, 512 MHz – 1 GHz Directivity, Minimum4021, 40224024402530 dB30dB (2.5 – 25 MHz), 28 dB (1.5 – 32 MHz)30 dB (125 – 2500 kHz), 28 dB (100 – 125 kHz) Signal PurityFor rated accuracy no more than 1% AMHarmonics –50 dB or lessMaintenance47CAUTIONChanging the sensor’s connectors will invalidate calibration data,and may reduce the maximum power rating of the unit.Bird 4027A Series RF Power SensorsPower Range4027A12M 4027A25M 4027A35M 4027A60M 4027A100M 4027A150M All other models300 mW – 1 kW 3 W – 9 kW 3 W – 7.5 kW 3 W – 6 kW 3 W – 5 kW 3 W – 4 kW 3 W – 10 kWFrequency Range (Calibration Frequency)4027A250K 4027A400K 4027A800K 4027A2M 4027A4M 4027A10M 4027A12M 4027A25M 4027A35M 4027A60M 4027A100M 4027A150M 250 – 400 kHz (250 kHz)400 – 550 kHz (400 kHz)800 – 950 kHz (900 kHz)1.5 – 2.5 MHz (2.0 MHz)3 – 5 MHz (4.0 MHz)10 – 15 MHz (13.56 MHz)10 – 15 MHz (13.56 MHz)25 – 30 MHz (27.12 MHz)35 – 45 MHz (40.0 MHz)45 – 65 MHz (60.0 MHz)95 – 105 MHz 150 – 170 MHzAccuracy±2 % from maximum range to 30 % of full scale on the most sensitive range±1 % at calibration frequency and power level Repeatability ±1 % maximum unit to unit at calibration frequency and power level Insertion VSWR (Insertion Loss) 1.05 (0.05 dB) maxDirectivity, Minimum4027A12MAll other models 30 dB 28 dBSignal PurityFor rated accuracy no more than 1% AM Harmonics –50 dB or less Calibration Power Level1 kW unitsAll other models700 W 1700 WBird 4421 RF Power Meter48Bird 4027F Series RF Power SensorsPower Range100 W – 10 kWFrequency Range4027F2M4027F10M1.8 –2.2 MHz12 – 15 MHzPower Accuracy15 to 35 °C (59 to 95 °F)0 to 50 °C (32 to 122 °F)± 1%± 3%Harmonic Rejection, Minimum4027F2M4027F10Mfrequency > 3.8 MHz:30 dB3.6 – 3.8 MHz:26 dBfrequency > 25 MHz:30 dB Low Frequency Rejection, Minimum (4027F10M Only) frequency < 1 MHz30 dBAM Rejection< 5 kW, 10% AM5 – 10 kW, 10% AM< 0.2% error< 1% errorInsertion VSWR(Insertion Loss)1.05 (0.05 dB) max Directivity, Minimum28 dBCalibration Power Level1700 W nominal Calibration Frequencies4027F2M4027F10M1.80,2.00, 2.20 MHz12.0, 13.56, 15.0 MHzMaintenance49IEEE-488 Interface ModuleLogic Levels Meets all IEEE Standard 488-1978 specificationsModes of OperationSwitch and bus selectableTalk Only Allows the 4421 to send to the bus keyboard-initiated measurements onlyAddressableAllows the 4422 to be addressed as talker or listener under the command of an IEEE-488 bus controllerConnector Standard IEEE-488 bus typeHumidity 95% ± 5% maximum (non-condensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 32 to 122º F (0 to 50º C)–4 to +122º F (–20 to +50º C)Dimensions 6.5”L x 4.5” W (165.1 x 114.3 mm)Weight0.5 lbs (0.227 kg) nominalRS-232 Interface ModuleLogic Levels Meets all EIA Standard RS-232-C specifications Modes of OperationSwitch and bus selectableTalk Always Allows the 4421 to send to the bus keyboard-initiated measurements onlyAddressable Allows the 4421 to be commanded by an RS-232 interface controller Connector RS-232 Interface TypeHumidity 95% ± 5% maximum (non-condensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 32 to 122º F (0 to 50º C)–4 to +122º F (–20 to +50º C)Dimensions 6.5”L x 4.5” W (165.1 x 114.3 mm)Weight0.5 lbs (0.227 kg) nominal。

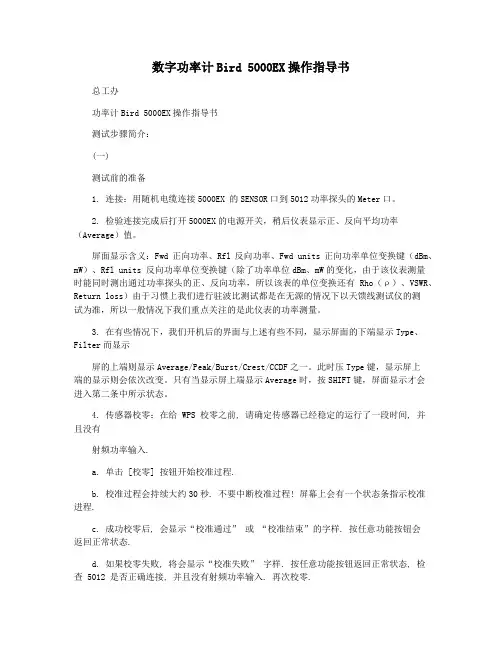

数字功率计Bird 5000EX操作指导书总工办功率计Bird 5000EX操作指导书测试步骤简介：(一)测试前的准备1. 连接：用随机电缆连接5000EX 的SENSOR口到5012功率探头的Meter口。

2. 检验连接完成后打开5000EX的电源开关，稍后仪表显示正、反向平均功率（Average）值。

屏面显示含义：Fwd正向功率、Rfl反向功率、Fwd units正向功率单位变换键（dBm、mW）、Rfl units 反向功率单位变换键（除了功率单位dBm、mW的变化，由于该仪表测量时能同时测出通过功率探头的正、反向功率，所以该表的单位变换还有Rho（ρ）、VSWR、Return loss）由于习惯上我们进行驻波比测试都是在无源的情况下以天馈线测试仪的测试为准，所以一般情况下我们重点关注的是此仪表的功率测量。

3. 在有些情况下，我们开机后的界面与上述有些不同，显示屏面的下端显示Type、Filter而显示屏的上端则显示Average/Peak/Burst/Crest/CCDF之一。

此时压Type键，显示屏上端的显示则会依次改变。

只有当显示屏上端显示Average时，按SHIFT键，屏面显示才会进入第二条中所示状态。

4. 传感器校零：在给 WPS 校零之前, 请确定传感器已经稳定的运行了一段时间, 并且没有射频功率输入.a. 单击 [校零] 按钮开始校准过程.b. 校准过程会持续大约30秒. 不要中断校准过程! 屏幕上会有一个状态条指示校准进程.c. 成功校零后, 会显示“校准通过” 或“校准结束”的字样. 按任意功能按钮会返回正常状态.d. 如果校零失败, 将会显示“校准失败” 字样. 按任意功能按钮返回正常状态, 检查 5012 是否正确连接, 并且没有射频功率输入. 再次校零.(二)视频带宽：除了平均功率和 VSWR的测量外, 其它Bird WPS 测试指标的精度都与视频带宽的设置有关. 带宽可以设置成 4.5 kHz, 400 kHz, 或全部带宽(10M). 当带宽比调制信号带宽大时应当尽可能的减小. 减小带宽可以限制噪音对信号的影响. 下面列出了一些常用的调制方式和相应的视频带宽.视频带宽 4.5 kHz 调制类型脉冲 (脉冲宽度> 150 μs), AM, FM,记录编码：HC/WJ-XZ-06-01 版本：3.0 第1页共2页总工办PM, Tetra 脉冲(脉冲宽度> 3 μs), GSM, 50 kHz 400 kHz AM, DQPSK 脉冲(脉冲宽度 > 200 ns), CDMA, 全部带宽(10M) WCDMA, DQPSK, DAB/DVB-T 2、偏移量:如果你知道系统的损耗, 或者在系统中串有衰减器, 可以通过设置偏移量来补偿系统损耗以获得真实的发射机输出功率. 请注意: 对衰减器或其它衰减值同频率相关的器件, 应输入当前使用频段的衰减值. 操作为单击[偏移量]按钮, 输入总的损耗(dB)(三) 功率计的具体操作：1. 5012功率探头的允许输入最大正向功率为150W，为了避免仪表损坏，要求测试人员必须掌握设备信号的输入、输出端口，确保设备信号的输出端（信号源）连接至5012的Input口，设备信号的负载端（天馈线，终端负载等）连接至5012的Output口，确保通过功率探头的正向功率与RF Power箭头一致。

Bird驻波比测试仪快速使用指南Bird驻波比测试仪表快速使用指南文档密级：内部公开Bird驻波比测试仪表快速使用指南华为技术有限公司版权所有侵权必究2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开说明：在无线网络现场，天馈驻波比测试及DTF测试，在大部分情况下使用安利公司的Site Master，但在有些地方使用的是美国Bird驻波比测试仪。

由于前期很少接触这款仪表，对其操作和使用很生疏。

在这里希望通过这个说明指导的给使用者一个有效支持。

操作型号SA-2500EX/SA-6000EX2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开一、准备1. 开箱，检查所有选配件是否齐全。

清点完所有配件及选件，我们下一步就可以对仪表进行通电检查。

2. 正确连接仪表的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪表处于随机充电状态。

3. 仪表进入正常工作状态后，我们就要对仪表进行设置、校准，做好测试前的准备工作。

二、校准1. 首先我们要选择测试的频率范围，在仪表面板的右下方有四个功能键：Mode 键（测量模式）Config 键（设置）Calibrate 键（校准）和Marker键（标记点），这台仪表主要通过这四个功能键来完成测试。

2. 我们按一下Mode 键（测量模式），仪表左侧菜单会出现Measure Match（匹配测试，测驻波比）Fault Location （测电缆长度）Power Measure（测功率）三个菜单，我们在Measure Match（匹配测试，测驻波比）菜单下设置频率范围，按一下该菜单，仪表左侧菜单显示如下：在这种状态下，我们按Config 键，仪表左侧菜单显示如下：2013-4-15华为机密，未经许可不得扩散Bird驻波比测试仪表快速使用指南文档密级：内部公开再按Freq 键，我们就可以利用数字键及上下左右键进行频率范围设置，如我们设置890-960MHz。

SITE ANALYZER™无线系统的线缆和天线测试仪操作指南适用型号：SA-1700, SA-1700-PSA-2500A, SA-4000一、安全预防措施遵循一般的安全预防措施。

不允许用非专业人士打开仪器。

必须确保接入仪器的主电源有可靠的接地。

如果没有很好的接地，有可能对使用人员造成伤害。

二、手册简介手册说明：我们已经尽力确保该手册是准确的。

如果你们发现任何错误，或有什么改进的建议可以与我们联系。

这本手册可能周期性地被更新。

如果询问对这本手册的更新时，可以参考目录或关于标题页的修订版。

手册的主要章节：仪器简介――－描述鸟牌分析仪的特点。

校准―――列出校准步骤（在进入驻波分析模式，故障定位模式前必须进行校准）驻波分析模式―――列出驻波分析的步骤，介绍该模式下出现的各种功能。

故障定位模式―――列出故障定位的步骤，介绍该模式下的所有功能。

存储与回放―――描述在驻波分析及故障定位模式下如何存储及回放波形轨迹。

能量分析模式―――列出能量分析的步骤，介绍该模式下出现的各种功能。

应用程序―――描述应用程序的使用。

计算机软件―――提供安装指导，介绍鸟牌分析仪的计算机软件的功能。

维修―――列出该分析仪的日常维护任务，解决普通问题的方法。

附录―――介绍该分析仪的按键及接头，提供普通测试的步骤。

三、定位分析仪的按键定位分析器上的按键分为两类。

第一类型是指有一种特殊功能的硬按键。

功能显示在按键上或按键旁。

例如回车键。

第二类型的键是软按键。

每个软按键(在左侧有5个此类按键)都有改变当前支持模式的功能。

按键的名称出现在屏幕的左侧。

例如范围键。

如下图示，驻波分析故障定位能量分析按MEASURE MATCH 软按键应用程序按MODE 模式键按UP箭头用数字键盘输入一个值然后按ENTER四、仪器介绍鸟牌驻波分析仪是用于无线系统安装和维护的多功能的测试仪器。

标配列表：1. 驻波分析仪2. 便携包3. PC工具软件4. 交流电源适配器5. 车载电源适配器6. 9针连接线7. 操作指导(未显示)8. 参考卡片(未显示)未提供的器件：校准器鸟牌5010方向电压感应器鸟牌5011 和5011-EF终端电压感应器第一章驻波比测试仪的特点一、总述1，操作简单，适用于初次使用或偶然使用及专业使用人士。

驻波比测试仪使用说明1.准备工作：a.将驻波比测试仪放置在平稳的表面上，确保其稳定性和准确性。

b.将测试仪与待测试的传输线相连接，并确保连接可靠。

c.检查测试仪的电源和信号线的连接是否正确。

2.预热：当驻波比测试仪长时间未使用或环境温度发生较大变化时，需要进行预热操作。

将测试仪打开，并保持运行一段时间，直到所有指示灯正常工作。

3.设置测试参数：a.在仪器面板上选择合适的工作频率范围。

根据传输线的特性和待测电路的需求，选择适当的频率范围。

b.设置测试仪的输入功率。

根据待测电路的工作条件，设置适当的输入功率。

c.进行标定操作。

如果测试仪上有标定功能，可以使用标定工具进行标定，以提高测试精度。

4.开始测试：a.打开测试仪，并确认其正常工作。

b.发送一个正弦波信号或对待测电路进行激励。

c.在测试仪的显示屏上观察驻波比的数值。

通常情况下，驻波比的数值应该在1和无穷大之间。

当驻波比为1时，表示完全无反射；当驻波比无穷大时，表示完全反射。

d.观察测试仪的指示灯，以判断待测电路是否存在问题。

如果指示灯变化异常或报警，说明待测电路存在异常。

5.分析测试结果：可以使用测试仪上的分析功能，对测试结果进行进一步处理。

一些先进的驻波比测试仪可以提供图形显示，帮助用户更直观地理解测试结果。

6.记录和保存数据：a.将测试结果记录下来，包括测试时间、工作频率、输入功率和测试得到的驻波比数值等。

b.如果测试仪支持数据保存功能，可以将测试结果保存到存储设备或计算机中，以便后续分析和比较。

7.关闭测试仪：在测试结束后，将测试仪关闭，并断开与待测电路的连接。

确保测试仪处于安全和维护状态。

总结：驻波比测试仪的使用方法包括准备工作、预热、设置测试参数、开始测试、分析测试结果、记录和保存数据、关闭测试仪。

正确操作测试仪可以有效地测量和分析高频电路中的驻波比，从而帮助用户提高电路性能和故障排除。

在进行测试之前，建议阅读测试仪的使用手册，以了解具体的操作步骤和注意事项。

鸟牌SA-2500驻波比分析仪使用说明第一部功能菜单1．MODE（模式）1.1Measure Match（驻波测试模式）1.1.1Save Recall（轨迹存储回放）1.1.2Auto Scale（自动比例尺）1.1.3Limit Test OFF（限制测试）1.1.4Hold（保持）1.1.5Print（打印）1.2Fault Location（故障定位测试模式）1.2.1Save Recall（轨迹存储回放）1.2.2Auto Scale（自动比例尺）1.2.3Limit Test ON（限制线）1.2.4RUN（运行）1.2.5Print（打印）1.3Measure Power（功率测试模式）1.4Utility（应用程序）2．CONFIG（设置）2.1 Measure Match（驻波测试模式）下Config2.1.1 Freq(频率)步骤12.1.2 Scale（比例尺）2.1.3 Limit Line（限制线）2.1.4 Cable Loss(线损测试)2.2 Fault Location（故障定位测试模式）下Config2.2.1 Distance(距离) 步骤32.2.2 Scale（比例尺）步骤42.2.3 Limit Line（限制线）2.2.4 Smooth Low(平滑度低)2.2.5 Cbl Type（馈线类型）步骤2 3．CALIBRATE（校准）步骤53.1 Open（开路）3.2 Short（短路）3.3 Load（负载）4．MARKER（标识）4.1 Mark1（标识1）4.2 Active（标识关闭与激活的切换）4.3 Type（标识类型）4.4 Delta None（在标识点/限制值得切换）鸟牌SA-2500驻波比分析仪使用说明2010-4-12第二部Fault Location（故障定位测试模式）通常在测试之前必须设置频率带宽，馈线类型，测试距离，进行校准。
