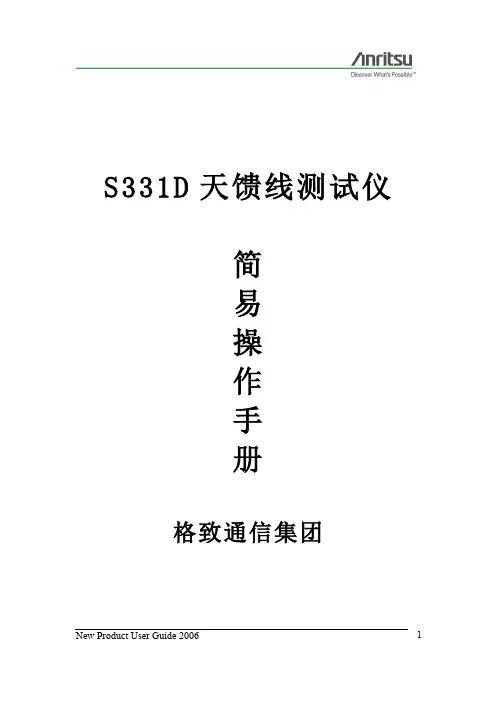

S331D天馈线测试仪图文使用说明

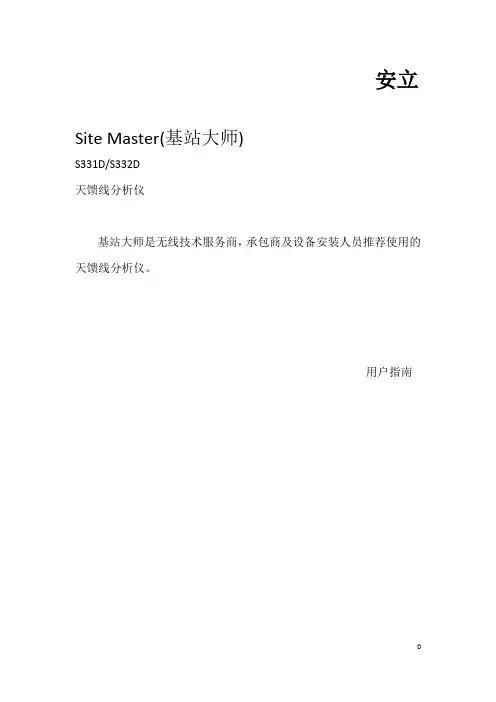

安立Site Master(基站大师)S331D/S332D天馈线分析仪基站大师是无线技术服务商，承包商及设备安装人员推荐使用的天馈线分析仪。

用户指南质量保证书封面上列出的三种安立公司的产品享受自发货日起一年的材料及技术问题方面的保修。

安立公司的责任涵盖了在保修期内对故障产品的维修及更换。

客户素要提前支付将产品发到安立公司维护的相关运费。

相关责任由原购买方承担，期间的间接损坏安立公司不负有法律责任。

保证书的适用范围前面提到的保修内容不适用于连接器件的正常磨损破坏，也不适用于由于用户的不合理或不充分的维护，不经授权的修改或使用不当，或是超出产品规定的使用环境下运行设备所产生的问题。

除此之外没有发表其它的保修证书，这里任何的改动都将是购买者单方面的独家的修改。

商标认证Windows，windows95.windowsNT，windows98/2000/ME/xp都是微软公司的注册商标。

anritsu，flexcal, instacal, site maste都是安立公司的注册商标。

注意事项安立公司为客户及公司相关人士准备这本手册，是为了指导相关产品及电脑程序的安装、使用、及维护。

其中出现的任何图形、说明及信息归安立公司所有，禁止任何不经授权的引用这些内容。

未提前获得经安立公司的书面许可不得再版、复制、全部或部分引用这些内容来制造或销售相关产品或程序。

更新如要更新手册内容，可以去：http:/查看。

第一章基本信息简介这一部分主要对“基站大师S331D及S332D”这两种设备的性能、可选附件、定期检修以及精度要求方面进行了介绍，在整本手册中，基站设备可以是“S331D 及S332D”这两种型号。

设备频率范围S331D 天馈线分析模式：25—4000MHZS332D 天馈线分析模式：25---4000MHZ光/频谱分析模式：100KHZ—3000MHZ描述“基站大师”S331D是一款手提式天馈线分析仪，S332D是一款手提式天馈线、频谱分析仪。

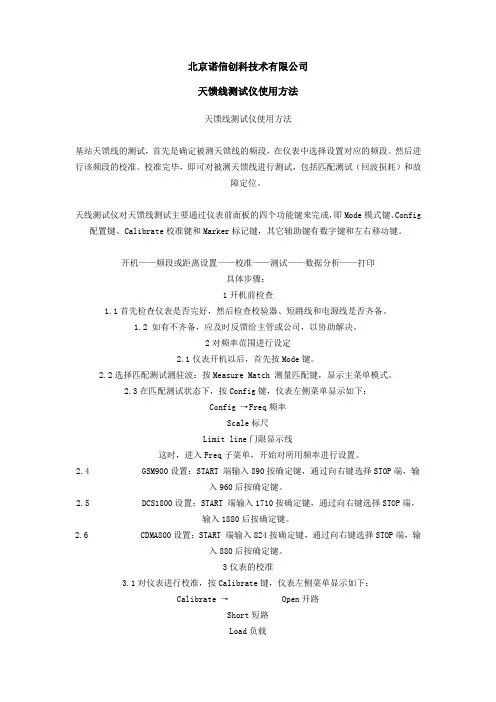

北京诺信创科技术有限公司天馈线测试仪使用方法天馈线测试仪使用方法基站天馈线的测试，首先是确定被测天馈线的频段，在仪表中选择设置对应的频段。

然后进行该频段的校准。

校准完毕，即可对被测天馈线进行测试，包括匹配测试（回波损耗）和故障定位。

天线测试仪对天馈线测试主要通过仪表前面板的四个功能键来完成，即Mode模式键、Config 配置键、Calibrate校准键和Marker标记键，其它辅助键有数字键和左右移动键。

开机——频段或距离设置——校准——测试——数据分析——打印具体步骤：1开机前检查1.1首先检查仪表是否完好，然后检查校验器、短跳线和电源线是否齐备。

1.2 如有不齐备，应及时反馈给主管或公司，以协助解决。

2对频率范围进行设定2.1仪表开机以后，首先按Mode键。

2.2选择匹配测试测驻波：按Measure Match 测量匹配键，显示主菜单模式。

2.3在匹配测试状态下，按Config键，仪表左侧菜单显示如下：Config →Freq频率Scale标尺Limit line门限显示线这时，进入Freq子菜单，开始对所用频率进行设置。

2.4 GSM900设置：START 端输入890按确定键，通过向右键选择STOP端，输入960后按确定键。

2.5 DCS1800设置：START 端输入1710按确定键，通过向右键选择STOP端，输入1880后按确定键。

2.6 CDMA800设置：START 端输入824按确定键，通过向右键选择STOP端，输入880后按确定键。

3仪表的校准3.1对仪表进行校准，按Calibrate键，仪表左侧菜单显示如下：Calibrate → Open开路Short短路Load负载3.2首先接开路器按Open，进行开路校准，待DONE 出现表示开路校准完成。

3.3然后接短路器按Short，进行短路校准，待DONE 出现表示短路校准完成。

3.4接着接负载按Load，进行负载校准，待DONE 出现表示负载校准完成。

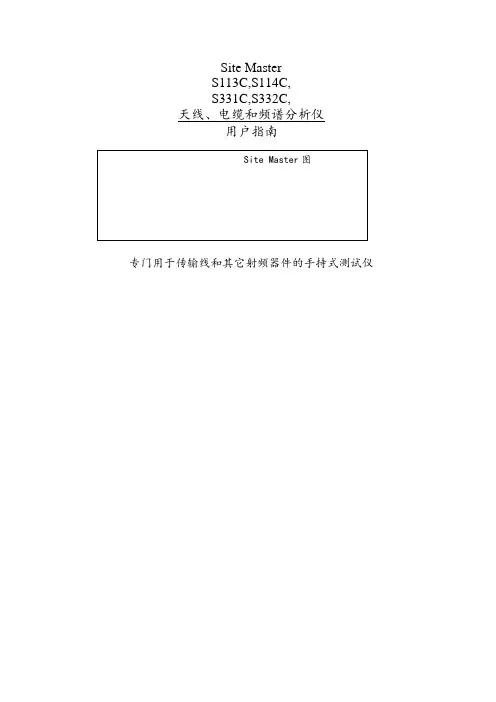

Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位（DTF）传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介…………………………………………………………7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。

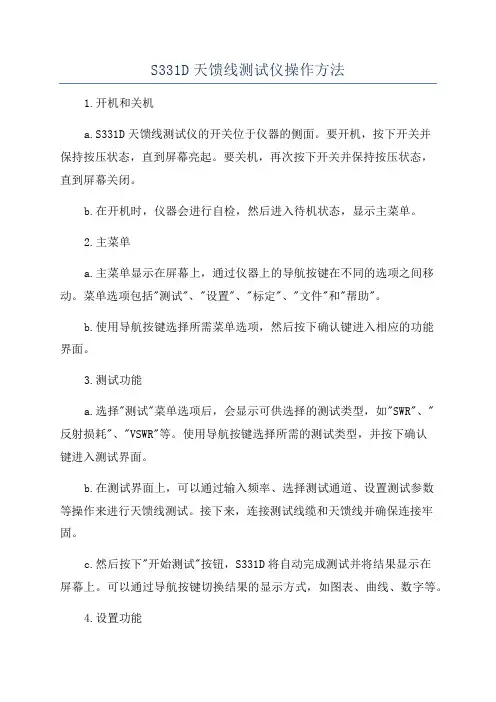

S331D天馈线测试仪操作方法1.开机和关机a.S331D天馈线测试仪的开关位于仪器的侧面。

要开机，按下开关并保持按压状态，直到屏幕亮起。

要关机，再次按下开关并保持按压状态，直到屏幕关闭。

b.在开机时，仪器会进行自检，然后进入待机状态，显示主菜单。

2.主菜单a.主菜单显示在屏幕上，通过仪器上的导航按键在不同的选项之间移动。

菜单选项包括"测试"、"设置"、"标定"、"文件"和"帮助"。

b.使用导航按键选择所需菜单选项，然后按下确认键进入相应的功能界面。

3.测试功能a.选择"测试"菜单选项后，会显示可供选择的测试类型，如"SWR"、"反射损耗"、"VSWR"等。

使用导航按键选择所需的测试类型，并按下确认键进入测试界面。

b.在测试界面上，可以通过输入频率、选择测试通道、设置测试参数等操作来进行天馈线测试。

接下来，连接测试线缆和天馈线并确保连接牢固。

c.然后按下"开始测试"按钮，S331D将自动完成测试并将结果显示在屏幕上。

可以通过导航按键切换结果的显示方式，如图表、曲线、数字等。

4.设置功能a.选择"设置"菜单选项后，可以进入设备设置界面。

在该界面上，可以设置仪器的语言、单位、背光、校准等参数。

b.通过导航按键和确认键进行选项的选择和设置。

在设置完参数后，按下"保存"按钮以保存设置。

5.标定功能a.选择"标定"菜单选项后，可以进入仪器的标定界面。

标定是为了提高测试精度，主要包括校准标识、传输校准、反射校准等。

b.按照提示，进行标定操作。

标定操作需要使用特定的标定件，根据仪器的要求，连接标定件并按照指示进行操作。

c.标定完成后，按下"保存"按钮以保存标定参数。

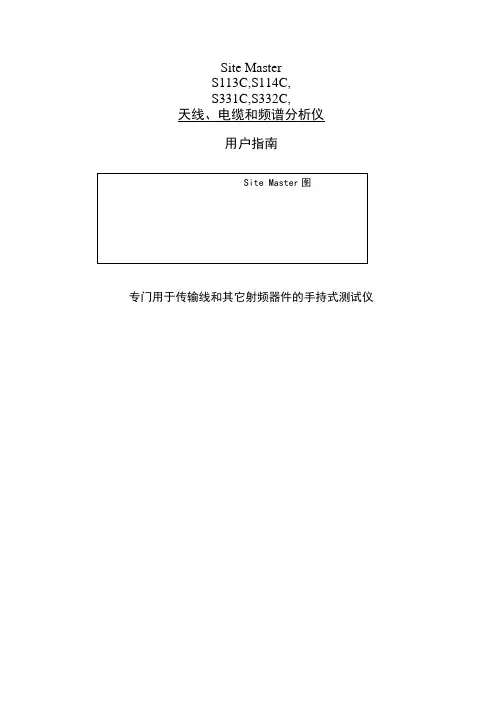

Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位（DTF）传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介…………………………………………………………7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。

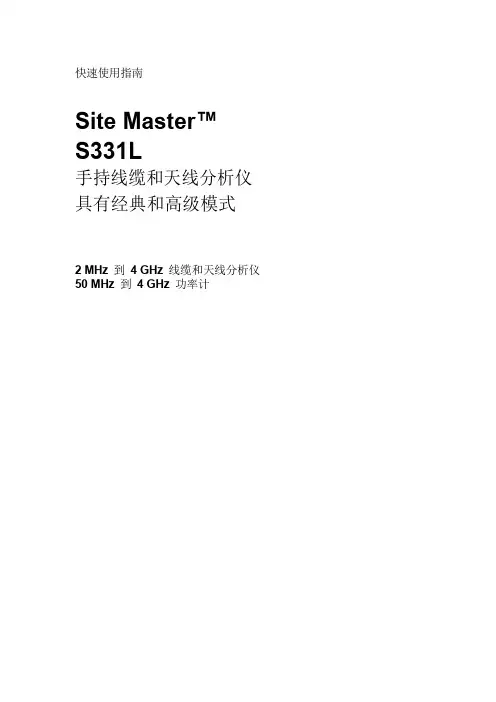

快速使用指南Site M aster™S331L手持线缆和天线分析仪具有经典和高级模式2 MHz 到4 GHz 线缆和天线分析仪50 MHz 到4 GHz 功率计1-1 仪表描述S331L 是一个单端口，频率从2MHz 到4GHz 的手持线缆和天线分析仪，可以现场测试回波损耗、驻波比、线缆损耗、故障点定位和功率。

S331L 是一个高集成度的仪表，可以减少现场仪表的数量。

除了线缆和天线测试，S331L 还集成了一个InstaCal 自动校准件模块和功率计。

图1 仪表及软包图图2 使用S331L1-2 仪表面板介绍图3对仪表前面板进行了详细的说明。

图3 仪表前面板图4 对仪表的接口进行了详细的说明。

S331L模式默认的语言为英文，为了方便中国用户的使用，S331L具有汉语菜单选项，选择汉语菜单，需要首先按System (数字8) >System setup>Language，在弹出来的菜单中选择汉语。

1-4 使用高级模式进行线缆和天线测试S331L提供两种测试模式进行线缆和天线的测试，包括经典模式和高级模式。

图5显示了点击Menu键后主屏幕显示的测试功能，包括高级模式（左），经典模式（中）和功率计模式。

点击高级模式（Advanced Mode），进入高级模式下线缆和天馈线测试界面1.点击测量（Measurement）主菜单，然后选择回波损耗（Return Loss）或驻波比（VSWR）2.选择频率/距离（Ferq/Dist）主菜单，然后点击频率(Frequency)，在新菜单中输入起始频率（Start Frequency（F1））和终止频率（Stop Frequency（F2））3.选择幅度（Amplitude）主菜单，然后输入顶部和底部参考线的刻度电平或选择自动刻度。

4.选择校准（Calibration）主菜单，然后在校准子菜单中选择开始校准（Start Calibration）5.在弹出的校准子菜单中，在校准方法（Cal Method）中选择OSL或InstaCal, 如果使用S331L仪表内置的校准件，请选择InstaCal，并选择校准类型，如果您校准以后，测试频段不再更改（多数用户适用），请在校准类型（Cal Type）中选择标准（standard）。

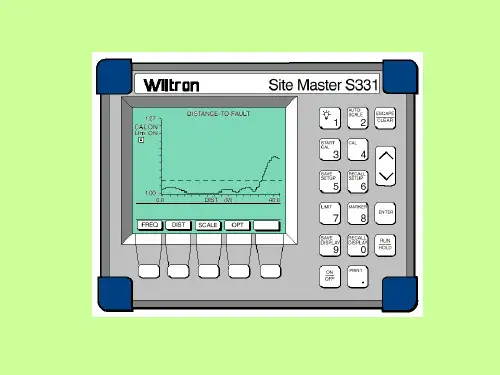

WILTRON SITE MASTE S331测试仪使用指南一、Site Master 331测试仪操作键示图二、测试仪表预调1. 选择频率范围-按ON按钮打开SiteMaster。

-按FREQ 软键。

-然后按F1 软键。

-输入天线系统的下限（“Lower”）频率MHz值，按ENTER键。

-再按F2 软键。

-输入天线系统的上限（“Higher”）频率MHz值，按ENTER键。

-在显示区域显示新的开始与结束值的地方检查频率数值范围FREQ scale。

-按MAIN 软键进入主菜单。

2. 测试仪表较准Open---开路器Short---短路器Load---负载器-将测试口扩充电缆（the test port extension cable）连到测试端口。

-按START CAL 键。

-连接标记为“OPEN”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。

Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。

-连接标记为“SHORT”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。

Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。

-连接“PRECISION LOAD ”（负载器）到测试扩充电缆的末端，然后按ENTER。

Result: 测量后，“Measuring LOAD”的信息显示在屏幕上，“Calculating”显示约8秒-校准完毕后, 从测试扩充电缆取下“PRECISION LOAD”器。

3. 输入天馈线的参数-按DIST 软键。

-按MORE 软键。

-按LOSS 键。

-输入要测试的天馈线类型的每米的损耗dB值(see Table 23) ，然后按ENTER.注意: 只有采用供货商提供的正确值，才能保证测试结果的可靠性。

-再按PROP V 软键。

-输入relative velocity (see Table 23) 测试天馈线的类型，然后按ENTER键。

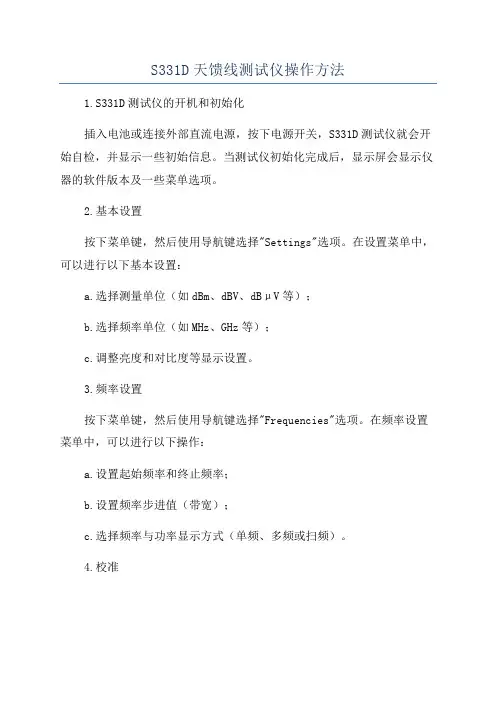

S331D天馈线测试仪操作方法1.S331D测试仪的开机和初始化插入电池或连接外部直流电源，按下电源开关，S331D测试仪就会开始自检，并显示一些初始信息。

当测试仪初始化完成后，显示屏会显示仪器的软件版本及一些菜单选项。

2.基本设置按下菜单键，然后使用导航键选择"Settings"选项。

在设置菜单中，可以进行以下基本设置：a.选择测量单位（如dBm、dBV、dBμV等）；b.选择频率单位（如MHz、GHz等）；c.调整亮度和对比度等显示设置。

3.频率设置按下菜单键，然后使用导航键选择"Frequencies"选项。

在频率设置菜单中，可以进行以下操作：a.设置起始频率和终止频率；b.设置频率步进值（带宽）；c.选择频率与功率显示方式（单频、多频或扫频）。

4.校准校准天馈线测试仪十分重要，它可以确保测试结果的准确性和精度。

S331D测试仪提供两种校准方法：全频校准和时间校准。

下面介绍全频校准的操作步骤：a. 连接一根标准电缆到测试仪的A端口，另一端连接到测试仪的校准设备（如Auto-Cal Kit）；b. 按下菜单键，然后使用导航键选择"Calibration"选项；c. 在校准菜单中，选择"Full Cal"选项，然后按下"Enter"键；d.按照屏幕提示操作，完成全频校准。

5.测试校准完成后，可以进行天馈线的测试。

连接待测的天馈线到测试仪的A端口，另一端连接到要测试的设备或天线。

按下菜单键，然后使用导航键选择"Measure"选项。

在测量菜单中，可以进行以下操作：a.选择需要测量的参数，如反射损耗、插入损耗、驻波比等；b.选择显示方式，如单频或多频模式；c.进行测试并查看测试结果。

6.数据分析和存储a.查看已存储的测试数据；b.导出测试数据到电脑或其他存储设备；c.删除不需要的测试数据。

驻波比测试仪（S331D）操作步骤
SITEMASTER S331D的操作步骤：
1．开机、参数设置
(1) 开机“ON/OFF”
(2) ENTER；
(3) 按“MODE”菜单;
(4) 选择“频率-----驻波比”， ENTER；
(5) F1：XXX，ENTER；F2：XXX，ENTER；（CDMA800频率设置：F1：825，F2：880）
2. 校准
(1) 插入自动校准模块（instacal模块）；
(2) 按“3（Start cal）”，Enter；
(3) 听到声音，及出现“校准有效”；（开路、短路、负载校准）
(4) 拧出自动校准模块；
3. 测量
(1) 拧进馈线；
(2) 按“4(Auto scale)”
(3) 按“MODE”；
(4) 选择“频率-----驻波比”，ENTER；
(5) 查看驻波比与频率的关系，观察驻波比是否大于1.4；
(6) 如发现驻波比较大，要进行故障定位；
(7) 按“MODE”；
(8) 选择“按故障定位----驻波比”，ENTER
(9) D1：1.0，ENTER；
(10) D2：估计馈线长度（如60），ENTER；
(11) 就可显示驻波比与距离的关系；
(12) 如要显示驻波比最大值处所在的位置（距离）；
(13) 按“8（marker）”；
(14) 按“M1”；
(15) 按“标记到波峰”；即可显示驻波比最大值及所处的位置。

Sitemaster S331D快速操作指南一、频率扫描驻波比测量频率扫描驻波比测量是天馈线测量中最基本的测量项目。

开机并设定操作语言操作步骤：1，按显示屏幕下方的MODE键.2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－驻波比，按ENTER键（曲线设置和数据输入键区，面板右方）.3，按FREQ/DIST键（测试状态设置键区，显示屏幕下方）。

然后按软菜单键选择F1，按数字键（曲线设置和数据输入键区，面板右方）并根据测量要求输入测量起始频率，以MHz为单位，以ENTER键结束。

选择F2，并根据测量要求输入测量终止频率。

4，按START CAL键（数字3键，曲线设置和数据输入键区，面板右方），并按照屏幕上的操作提示，依次将校准件上的OPEN/SHORT/LOAD连接到延伸电缆的端口上，每次以ENTER结束（如果使用自动校准件，则只需要连接一次并按ENTER键）。

直到屏幕右上角出现CAL ON字样。

5，将校准件取下，将测量延伸电缆的端口连接到被测天馈线的端口上，按AUTO SCALE 键（数字4键，曲线设置和数据输入键区，面板右方）。

得到测量曲线。

6，需要标记测量曲线上的某些关键数据点，按MARKER键（数字8键，曲线设置和数据输入键区，面板右方），再按软菜单键选择M1（或Mn）。

继续按软菜单键选择“编辑”。

可以直接键入需要读出的频率点，或者使用上下箭头键，移动光标位置。

以ENTER键结束。

光标读数在显示屏幕靠下的位置。

7，若需要存储测量曲线，按SAVE DISPLAY键（数字9键，曲线设置和数据输入键区，面板右方），按两次选定的软菜单键选择字母，重复直到完成文件名称输入，按ENTER键结束。

二、频率扫描回波损耗测量和电缆损耗测量操作步骤：1，按MODE键（测试状态设置键区，显示屏幕下方）2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－回波损耗，按ENTER键（曲线设置和数据输入键区，面板右方）3，以下步骤与频率扫描驻波比测量步骤3～5相同。

关于Site Master天馈线测试仪一、相关术语：FDR：频域反射；TDR：时域反射；DTF：故障点定位SWR：驻波比二、相关仪表及测试功能：S113B/S114B S331B/C/D S810A/818A/820A C751/752频率范围：5—1200MHz 25—3300MHz 3.3—10.5GHz 5—1000MHz频谱分析：0.1—3300MHz 0.1—3300MHz(仅S114B) （仅S332B）频率精度：75ppm 75ppm 75ppm 75ppm测试功能：回波损耗回波损耗回波损耗回波损耗驻波比（SWR）驻波比（SWR）驻波比（SWR）驻波比（SWR）电缆损耗电缆损耗电缆/波导插入损耗电缆损耗故障点定位故障点定位故障点定位故障点定位功能选件：RF功率测量RF功率测量RF功率测量RF功率测量抗干扰能力：+10dBm -5dBm 0dBm﹤12GHz +10dBm-10dBm﹤20GHz三、相关仪表技术性能的比较：FDR-- 频域反射技术：采用RF扫描方式。

扫描的频率正是被测天线的工作频率，因此可以准确的测试传输线的特性，可以准确的发现十分小的性能下降和确切的故障性质及故障位置。

总之，FDR技术对工作在RF段的天线、馈线的特性不仅可以进行精确的测试，而且可以准确的发现天线、馈线系统在出现故障以前的微小的特性下降和其确切的位置，进而把故障排除在萌芽之前。

FDR技术是评估天线系统质量的唯一准确、完美的仪表。

TDR-- 时域反射技术：用dc脉冲作为测试的激励信号，以时域反射法测试线路特性。

因此只能在天/馈线系统出现故障后的故障查找（即用于故障的再处理的维护）。

对于天馈线真实的RF特性及RF特性的变化TDR技术不能解决。

也就是说，TDR不能够评估天线系统的质量。

目前--采用FDR频域反射技术的仪表惟有Site Master序列的天馈线测试仪。

四、Site Master天馈线测试仪测试内容：⑴电缆损耗测量：由于大多数天线的外在特性几乎是开路的，因此检查/测试天馈线的损耗不需要断开与天线的连接或爬到塔上，而只需要在Site Master天馈线测试仪上，进行天线频率范围外的频率校正，然后，连接到传输线的输入端就可以进行电缆损耗的测试。
