驻波测试仪使用方法SITE MASTER 使用方法:1、频率—驻波比校验部分:第一步:按面板上的ON/OFF开关键开机。
第二步:按ENTER键继续。
按MODE键,用上下箭头选择频率—驻波比,ENTER键确认。
第三步:选择频率或距离。
(1)按FREQ/DIST键(2)按F1键(3)用数字键或上下箭头键输入要求的起始频率(4)按ENTER键设置F1为要求的频率(5)按F2键(6)用数字键或上下箭头键输入要求的截止频率(7)按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。
(8)按AMPLITUDE键(9)按底线键(10)用数字键或上下箭头键输入要求的起始频率(11)按ENTER键设置底线为要求的频率(12)按顶线键(13)用数字键或上下箭头键输入要求的截止频率(14)按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。
第四步:在测试端口插上校准器第五步:按数字3键检验第六步:按ENTER键进行检验确认第七步:查看屏幕左上角是否出现“CAL ON”信息,以确认检验是否正确完成,如屏幕左上角显示“CAL OFF”信息,即说明SITE MASTER还没有校准。
校验完成后,即可在测试端口连接扇区收、发端口测试频率—驻波比。
第八步:按数字9键(SAVE DISPLAY)来命名该测试的曲线,然后按ENTER确认。
?2、故障定位—驻波比校验部分:按MODE键,用上下箭头选择故障定位—驻波比,ENTER键确认。
第一步:选择频率或距离。
(15)按FREQ/DIST键(16)按D1键(17)用数字键或上下箭头键输入要求的起始距离(18)按ENTER键设置D1为要求的频率(19)按D2键(20)用数字键或上下箭头键输入要求的截止频率(21)按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。
(22)按AMPLITUDE键(23)按底线键(24)用数字键或上下箭头键输入要求的起始频率(25)按ENTER键设置底线为要求的频率(26)按顶线键(27)用数字键或上下箭头键输入要求的截止频率(28)按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。
Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位(DTF)传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介…………………………………………………………7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。
常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。
接下来,主菜单被显示在信息屏上。
-FREQ DIST SCALE OPT POWER: 这些软键,提供如下菜单选项。
▪FREQ - 选择频率菜单,说明在29页。
▪DIST - 距离菜单选项,说明在2-13页。
▪SCALE- 刻度菜单选项,说明在2-18页。
▪OPT - 选项菜单,说明在2-19。
▪POWER- 功率菜单选项,说明在2-21页。
∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。
也提供标记菜单通道。
被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键,接下来,符合要求信息被显示在信息区内。
- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值,这是频带扫描的开始值,按回车键(ENTER),当前数被接受。
▪F2 - 打开F2点的参数值,这是频带扫描的结束值。
按回车键(ENTER),当前数被受。
▪MKRS - 选择标记菜单,说明在2-10页。
▪MAIN - 返回主菜单。
∙2-10-Markers Menu (MKRS):提供设定的标记值,使用键盘或箭头键(Up/Down)来更改.被设定的频率或距离的数值。
选Page 1 of 20 江苏红波电讯有限公司MKRS键,按下来,符合要求的数值被显示在信息区。
选MKRS键也将调用一下菜单。
-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项,显示SWR,RL,CL与距离或频点的打开第二层菜单,说明在第2-11页。
▪M2,M3,M4同上。
▪MAIN —返回主菜单。
∙2-11- Markers Menu(2rd.level): 提供打开或关闭标记选项及设定值,被选定的频点和距离值被键盘或箭头键(Up/Down)更改.分别选择M1,M2,M3或M4键,接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。
SiteMaster S331D使用说明书一、使用仪器前:1、Site Master 的预防维护由清洗部件、检查和清理仪器上的射频转接头及所有附件构成。
在清洁 Site Master 时,使用温和清洁剂的软布来清理( 注意:为了避免损坏显示屏或部件,不要有机溶剂或腐蚀性清洁剂。
); 清洁 RF 转接器和中心针时,要使用沾有工业酒精的棉布擦拭;观察转接器表面。
N(f)转接器的孔针和 N(m)转接器的针头一定不能断裂,要保证其外表完好无损。
2、当使用交直流转换器时,一般要用三线电缆插头连接三线电源插座。
如果没有使仪器接地就供电的话,可能会有触电的危险3、电池完全充电后可持续工作达2.5 个小时,内置的电源保护电路可延长电池寿命达一个 8 小时工作日二、功能键说明1、Mode 打开模式选择对话框(如下),使用上/下箭头选择模式,按 enter模式键执行。
FREQ/DIST频率/距离显示频率还是故障断点距离软键菜单取决于测量的模式。
AMPLITUDE幅度显示当前工作模式下的幅度软键菜单。
SWEEP扫频显示当前工作模式下的扫频功能软键菜单。
2、键区硬键0-9 这些按键在建立或进行测量时,用来按要求键入数字。
+/- 加/减按键在建立或进行测量时,用来键入正或负号。
•小数点键在建立或进行测量时,用来键入小数点。
ESCAPE 退出当前操作或清屏,如果参数正在编辑,按该键将清除当前键入CLEAR 值,而存储上一次的有效输入,再一次按该键,将关闭参数,在正常扫频过程中,按该键将回波到上一级菜单。
UP/DOWN 增加或减少参数值,改变的特定参数值将出现在液晶屏的信息ARROWS 域中。
注意:在打开仪器,未按任何按键前,UP/DOWN ARROWS 键可用来调节显示器的对比度,按 ENTER 键后回波到正常操作。
ENTER 执行当前操作或参数选择ON 打开或关闭 Anritsu Site Master ,当打开 Site Master 时,上一次 OFF关闭时的系统状态将被存储,如果按下 ESCAPE/CLEAR 的同时,按下了 ON/OFF 键,则保存出厂的预置值。
Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位(DTF)传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介…………………………………………………………7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。
驻波比测试仪:Bird鸟牌SA-2500EX Site Analyzer操作说明书一:Mode :主菜单Measure Match :驻波分析(驻波比要求控制在1.5 以内,1.5 以上需要处理)Fault Location :故障定位(确定在几米处有好大的驻波,一般先处理接头处)Measure Power :能量分析(基本上不用)Utility :应用程序二、Mode 的子菜单Measure Match :驻波分析Save/Recall :保存/ 回放Auto Scale:自动刻度(不要动它,不小心碰到了的话,要么重新设置要么以后每次测试看不到波形时再次点击)Limit :限制测试(一般设置在1.5)Test On :开启Test OFF:关闭Test Aud :自动HOLD/RUN :测试运行与测试驻留之间切换Print:打印Fault Location :故障定位Save/Recall :保存/ 回放Auto Scale :自动刻度Limit :限制测试Test On :开启Test OFF:关闭Test Aud :自动HOLD/RUN :测试运行与测试驻留之间切换Print:打印三: Mode/Measure Match/Config :驻波分析的设置Freq:频率设置Start:开始频率Stop:终止频率Center:中心频率Spa n:带宽Band List :波段列表Scale :刻度及单位设置Min :最小值Max :最大值Auto Scale :自动刻度Units :单位Cbl Loss :线损(一定要断开天线)Rtn Loss :回波损耗VSWR :电压驻波比Disp :显示(Graph Display 图形显示管)Envelope :包络线Minimum :最小刻度Maximum :最大刻度Limit Line :限制线(限制线用于帮助使用者识别数据是否达到指标)Cable Loss :线损测试/取消线损测试(测量线损时,被测线的远端应该断开)四: Mode/Measure Match 或Fault Location /Calibrate :校准Ope n:开路标准Short :短路标准Load: 50 欧姆负载※每次重新设置参数之后都要进行校准,校准器的三个接口分别校准五: Mode/Fault Location/Config :故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽,馈线类型及进行校准频率带宽=35,000*相对速率(%)/线长(m)---在Measure Match下设置Freq:频率设置Start:开始频率(890M )Stop:终止频率(960M )Center:中心频率Spa n:带宽Band List :波段列表Scale :刻度及单位设置Min :最小值(1)Max :最大值(5)Auto Scale :自动刻度(根据波形大小自动调整可都是波形显示到窗口)Units :单位Cbl Loss :线损Rtn Loss :回波损耗VSWR :电压驻波比(一般都选择驻波比,其他的要换算成驻波,比较麻烦)Disp :显示(Graph Display图形显示管)Envelope :包络线Minimum :最小刻度Maximum :最大刻度Limit Line :限制线(限制线用于帮助使用者识别数据是否达到指标)Cbl Type :设置馈线的类型(改变馈线类型或传播速率需要重新设置距离参数,通常是在设置距离参数之前设置馈线的类型)Vel. Prop :传播速度Loss :线损Cable List :馈线类型Dista nee :设置距离Start:开始距离(0米)Stop:终止距离(大于馈线的长度,一般不用变)Max :最大距离。
Site Master 用户培训手册使用提示:为了您的设备避免损坏,请注意以下几点:1.严禁在测试口“TEST PORT”加入超出+20dBm的任何信号电平或40V直流信号。
2.严禁按压液晶屏幕,以免造成屏幕液晶损坏(屏幕人为损坏不保修)。
3.严禁仪器在恶劣的气候环境中使用(环境温度--高于摄氏50度或低于0摄氏度),以免造成液晶屏幕损坏。
4.在天馈线接入测试口前,必须确保天馈线无静电,接入前须将天馈线对地放电。
5.充电器务必使用有接地端的电源,以免因接地不良引起SiteMaster的损坏。
严禁使用其他充电电源。
6.请勿自行打开SiteMaster进行修理,因为您没有专业维修设备。
擅自打开并修理过的仪器,将不再按保修规定处理。
请遵守此项要求,以免产生其他故障而使您承受不必要的额外经济损失。
第一章简介这一章主要是详细介绍Site Master的规格,性能指标,选件,附件,维护事项,校准事项。
S331B/S332B MS2711S330A/S331A S810A/S818A S113B/S114B频率范围频率精度(CW方式)频率分辨率S331B单端口:25-3300MHzS332B双端口:25-3300MHz75 ppm100 KHz频谱分析2ppm10 KHzS330A: 700-3300MHzS331A: 25-3300MHzS400A: 25-3300MHz75 ppm100 KHzS810A:75 ppmMHzS113B单端口:5-1200MHzS114B双端口:5-1200MHz75 ppm10 KHz测量回波损耗SWR电缆损耗故障点定位频谱分析(S332B)增益/插入损耗回波损耗SWR电缆损耗故障点定位, S331ARF功率(选件)回波损耗SWR电缆/波导插入损耗故障点定位RF功率(选件)回波损耗SWR电缆损耗故障点定位频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25 ms/点40 ms/点40 ms/点70 ms/点40 ms/点测试端口抗干扰能力+5 dBm+10 dBm-15 dBm0 dBm, <12 GHz-10 dBm, <18 GHz+10 dBm回波损耗0~54 dB.分辨率:0~54 dB.分辨率:0~54dB.分辨率:0~54 dB.分辨率:SWR1~65分辨率:1~65分辨率:1~65分辨率:1~65分辨率:电缆/波导损0~20dB0~20dB0~20dB0~20dB耗分辨率:分辨率:分辨率:分辨率:概述Site Master天馈线分析仪的主要用途为:在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。
驻波仪测试仪实用操作及保养说明一、规格说明1.面板2.键盘电源开关键;确认键;取消键;背光灯键和数字1键是同一个键;仪器校准开始键和数字3键是同一个键;测试暂停键;上下调整键。
其他按键暂不需要,是存储测试数据,调出测试数据,打印测试数据等。
1、软键用于进行菜单选择,直接执行右侧键的功能2、模式键模式激活模式菜单,用户可选择以下四种模式:匹配测量,故障定位,功率测量,其它功能模式设置键在当前模式下激活设置菜单,可设置各种测量参数(例如,频段,距离和计量单位)校准键激活校准菜单标记键激活标记菜单,用户可启动或关闭标记点,或者移动标记点所处位置3、数字键将数字数据输入到选定条目下,或者实现功能描述中所定义的功能4、取消键适用场合:菜单选择返回上一级菜单数据输入取消数据输入,不改变原有数据值5、确认键适用场合:列表选择选择列表中选中区域的条目数据输入退出数据输入,改变原有数值6、指示键左箭头适用场合:数据输入删除原先已输入的数据,一次删除一个字符直流输入DC input 外部功率源输入;将交流功率源或者车载电源适配器插进直流输入端口;外部电源维持仪器的正常工作同时给内部电池充电。
二、常见技术指标1.天馈线测试频率特性频率范围: 25—4000MHz频率分辨率:25—800MHz 25kHz800—2500MHz 50kHz2500—4000MHz 100kHz频率精确度:±150kHz (75ppm)采样点: 2382.测试范围和分辨率范围分辨率回波损耗0.0 至-60dB 0.1dB驻波比 1.00 至 99.99 0.013.测试端口连接器提供 N 阴型连接器阻抗50 欧4.定向性连接器频率定向性N 型25—2500 MHz -42dBN 型 2.5—4.0GHz -40dB7/16 25—2500 MHz -40dB7/16 2.5—4.0GHz -35dB说明:扫描速度:每次扫描时间小于 3 秒,(13ms/数据点),测试端口开路,y 轴设置为满量程。
驻波比测试仪一、1.开机2.按MODE键,可以用上下键和右ENTER键选中FREQ-SWR3.按F1和F2键,选定测试的频段4.按START CAL键进行测试前的零点校准●将短路校准头(OPEN)接上背板RF/REFLECTION按ENTER●将开路校准头(SHORT)接上RF/OUT,按ENTER进行负载校准5.选择SA VE SETUP储存本次校准(可以不做)6.将被测天馈线接上RF/OUT,进行驻波比测试7.AMPLITUDE可以调节纵坐标8.看某点的驻波比,可选MARKER后再M1,按上下键和ENTER键,可以移动频点9.驻波比应该小于1.3,(要求<1.5),若大于此值,可进行距离定位,找出故障点。
二、按驻波比找故障点1.同上2电,选中DTF-SWR,3、4、5、6、7同上。
2.D1、D2可调节显示的距离3.实际工程中,驻波比应该小于1.1。
功率计的的用法1.开启SITEMASTER以后,按MODE键的POWER进入界面2.ZERO键的作用:使负载端输入为零,按ZERO键,SITEMASTER将调零。
等一段时间(几秒钟)3.千万注意:SITEMASTER的输入端输入功率不能大于+20dBm。
现在所配衰减器的衰减值为30dB,最大吸收功率是50W。
4.OFFSET键选择衰减器的实际衰减值。
5.按UNITS选择功率单位是nW还是dBm6.按下REL:SITEMASTER将以输入的基准功率为基准,显示当前所测功率与基准功率的差值。
频谱仪的用法1.在MODE一项中有频谱仪一项选项2.按FREQ/DIST键设中心频点以及跨度的值●CENTER设置基点频点,例1240MHz●SPAN键设置跨度:其中FULL键的频点范围是:0~2480MHzZERO键的频点范围是:0~1240MHzCENTER和SPAN项建议不用●START键直接设起始频点值●STOP键设终止频点值3.按AMPLITUDE键设置纵坐标的刻度值●REF LEVEL:设置纵坐标的起始值,如-70dBm,那么,纵坐标最上面的值为-70dBm ●SCALE:设置纵坐标的每一格的值,共10格●LIMIT ON/OFF:不懂●LIMIT EDIT:不懂●按右边的蓝颜色MARKER键,可以设置MARKER点按M1键,选定ON/OFF键,移动右边的上下键可以选定具体的某一个频点,来观看此频点的幅度。

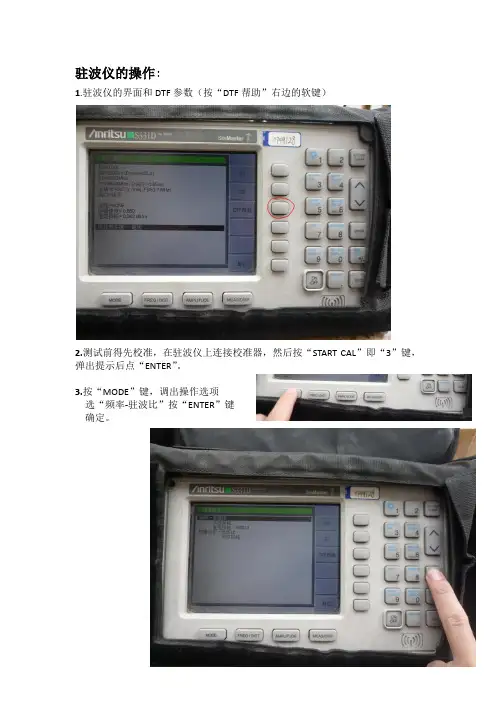

驻波仪的操作:1.驻波仪的界面和DTF参数(按“DTF帮助”右边的软键)2.测试前得先校准,在驻波仪上连接校准器,然后按“START CAL”即“3”键,弹出提示后点“ENTER”。
3.按“MODE”键,调出操作选项选“频率-驻波比”按“ENTER”键确定。
接着屏幕会显示驻波比的波形图,(注:因为没有接系统所以屏幕显示为断口。
一般显示屏上波形的波峰要求小于1.45,若大于1.45则要‘故障定点’找出故障处)4.再按“MODE”键,调出操作选项,选“故障定位”。
5.按“MARKER”即“8”键,调出标记功能。
按“M1”对应的软键,则显示屏上M1的标注被打开。
按“标记到波峰”则显示屏上的M1处显示出波峰处的“驻波比”和“距离参考点的长度”(注:一般如果波峰处的驻波比超过1.1就可能该处有问题)补充:驻波仪是用来检测馈线网络的驻波比,一般频率驻波比要求小于1.5,若驻波比高的话,驻波仪可以故障地位,显示出故障点的位置。
所以驻波仪是排障的必备设备。
驻波仪要接器件的输入端,不能接信号,也就是驻波仪接的那个网络不能有信号。
工作的时候它会自己发射一个检测信号,有其他信号的话会对其造成干扰,甚至损坏驻波仪。
使用驻波仪得先看其DFT参数设置是非合适(DFT参数设置中,对“测试距离”的设置很有用,比如你初步估计故障点在50m 处,“D1”默然为0m,“D2”可以设置为60m。
这样“故障定位”的显示就更细致,准确),然后测试之前要先校准。
(一般使用驻波仪得接跳线,所以校准的时候要在跳线的那一头校准,这样算故障定位的时候就不用减去跳线的长度了)。
按“AMPLITUDE”键可以设置显示的上下限,一般下限设为1.0,上限设为1.5。
在驻波仪的“MODE”菜单里面常用的两个选项是“频率-驻波比”和“故障定位-驻波比”。
测“频率-驻波比”时显示的某个频率对应的整个系统的驻波比,而测“故障定位-驻波比”时,显示的是某一点在设置的频段内的驻波比。
驻波比测试仪使用说明1.准备工作:a.将驻波比测试仪放置在平稳的表面上,确保其稳定性和准确性。
b.将测试仪与待测试的传输线相连接,并确保连接可靠。
c.检查测试仪的电源和信号线的连接是否正确。
2.预热:当驻波比测试仪长时间未使用或环境温度发生较大变化时,需要进行预热操作。
将测试仪打开,并保持运行一段时间,直到所有指示灯正常工作。
3.设置测试参数:a.在仪器面板上选择合适的工作频率范围。
根据传输线的特性和待测电路的需求,选择适当的频率范围。
b.设置测试仪的输入功率。
根据待测电路的工作条件,设置适当的输入功率。
c.进行标定操作。
如果测试仪上有标定功能,可以使用标定工具进行标定,以提高测试精度。
4.开始测试:a.打开测试仪,并确认其正常工作。
b.发送一个正弦波信号或对待测电路进行激励。
c.在测试仪的显示屏上观察驻波比的数值。
通常情况下,驻波比的数值应该在1和无穷大之间。
当驻波比为1时,表示完全无反射;当驻波比无穷大时,表示完全反射。
d.观察测试仪的指示灯,以判断待测电路是否存在问题。
如果指示灯变化异常或报警,说明待测电路存在异常。
5.分析测试结果:可以使用测试仪上的分析功能,对测试结果进行进一步处理。
一些先进的驻波比测试仪可以提供图形显示,帮助用户更直观地理解测试结果。
6.记录和保存数据:a.将测试结果记录下来,包括测试时间、工作频率、输入功率和测试得到的驻波比数值等。
b.如果测试仪支持数据保存功能,可以将测试结果保存到存储设备或计算机中,以便后续分析和比较。
7.关闭测试仪:在测试结束后,将测试仪关闭,并断开与待测电路的连接。
确保测试仪处于安全和维护状态。
总结:驻波比测试仪的使用方法包括准备工作、预热、设置测试参数、开始测试、分析测试结果、记录和保存数据、关闭测试仪。
正确操作测试仪可以有效地测量和分析高频电路中的驻波比,从而帮助用户提高电路性能和故障排除。
在进行测试之前,建议阅读测试仪的使用手册,以了解具体的操作步骤和注意事项。
SA-2500A&SA-4000操作指南一、正确连接仪器的电源,检查无误,打开电源开关,如屏幕右侧黄灯闪烁,说明仪器处于随机充电状态。
二、仪器进入正常工作状态后,我们就要对仪器进行设置、校准,做好测试前的准备工作。
三、四、我们按一下侧菜单显示如下:在这种状态下,我们按在按890-960MHz。
五、频段设置好以后,我们就可以对该仪器进行校准了。
接上2米长测试电缆,因为我们测试时要连着电缆一起进行,所以校准时,要把电缆可能引入的误差一起消除掉。
电缆的一端接SA-2000A的输出端口,另一端先接上校准件的OPEN端按Calibrate键,仪表左侧菜单显示如下:这时按以下屏幕会有一条迹线在扫,结束后有提示音,取下开路器换接上Short端口,按一下Load端口,按1,且有提示音,然后按一下屏幕上原来的Calibration off会变为Calibration Full。
说明校准已经完成,可以进行测试了。
六、测试时,首先测试某一基站的天馈线的驻波比通过N(M)-7/16(F)转接适配器把仪器与被测天馈线联接起来,这时仪表的屏幕就会出现被测天馈线的驻波比曲线。
按通过RS232口联接PC机或联接HP打印机。
七、故障定位测试,如果该基站天馈线的驻波比超差,这时就要进行故障定位测试,判断问题发生在哪一个位置。
八、进行故障定位测试,首先要对被测距离进行设定,按按在这种状态下,按按的长度来定,尽量接近,不要设定太长,如被测天馈线的长度大约为50米,我们可设定为55米或60米,这样可以使测量的结果更加准确。
九、被测距离设定好以后,我们还要对被测天馈线的类型进行选定,因为针对不同的馈线,电磁波在其内部传播的速度不一样,给故障定位造成误差,所以我们要正确选择被测馈线的类型,具体操作:在屏幕上会出现仪器内部预置的70种电缆类型及介电常数等,根据被测电缆的类型,我们对应选定。
如遇特殊情况,仪器内部预置的70种电缆类型不包括被测电缆类型,用户可在仪器上自己设定被测电缆的类型及其介电常数,也可达到同样的目的。
