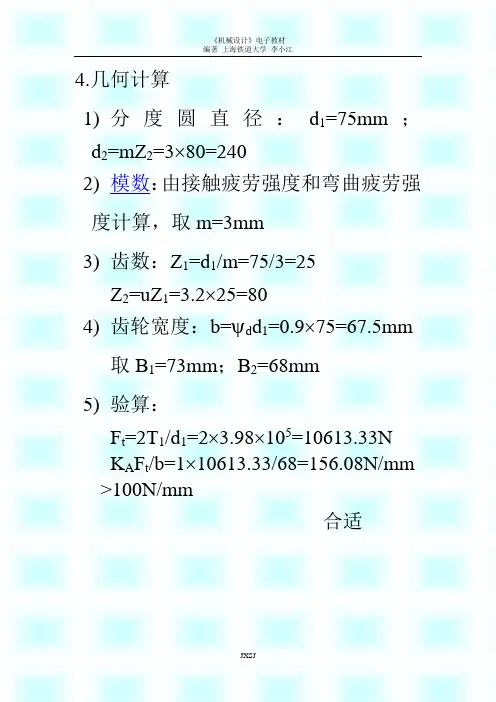

直齿轮例题：几何计算(静载荷)

11-4直齿圆柱齿轮传动的作用力及计算载荷：一、齿轮上的作用力：为了计算齿轮的强度，设计轴和选用轴承，有必要分析轮齿上的作用力。

当不计齿面的摩擦力时，作用在主动轮齿上的总压力将垂直于齿面，（因为齿轮传动一般都加以润滑，齿轮在齿啮合时，摩擦系数很小，齿面所受的摩擦力相对载荷很小，所以不必考虑），即为P175图11-5b所示的Fn（沿其啮合线方向），Fn可分解为两个分力：圆周力：Ft=2T1/d1 N径向力：Fr=Fttgα N而法向力：Fn=Ft/cosα NT1：小齿轮上的扭矩 T1=9550000p/n1 n·mmP：传递的功率（KW） d1：小齿轮分度圆直径 mmα：压力角 n1：小齿轮的转速(r·p·m)Ft1：与主动轮运动方向相反；Ft2与从动轮运动方向一致。

各力的方向 Fr：分别由作用点指向各轮轮心。

Fn：通过节点与基圆相切（由法切互为性质）。

根据作用力与反作用力的关系，主从动轮上各对的应力应大小相等，方向相反。

二、计算载荷：Fn是根据名义功率求得的法向力，称为名义载荷，理论上Fn沿齿宽均匀分布，但由于轴和轴承的变形，传动装置的制造安装误差等原因，载荷沿齿宽的分布并不均匀，即出现载荷集中现象（如P176图11-6所示，齿轮相对轴承不对称布置，由于轴的弯曲变形，齿轮将相互倾斜，这时，轮齿左端载荷增大，轴和轴承刚度越小，b越宽，载荷集中越严重。

此外，由于各种原动机和工作机的特性不同，齿轮制造误差以及轮齿变形等原因，还会引起附加动载荷。

精度越低，圆周速度V越大，附加载荷越大。

因此在计算强度时，通常以计算载荷K·Fn代替名义载荷Fn，以考虑上两因素的影响。

K—载荷系数表达式11-311-5 直齿圆柱齿轮的齿面接触强度计算：一、设计准则：齿轮强度计算是根据齿轮失效形式来决定的，在闭式传动中，轮齿的失效形式主要是齿面点蚀，开式传动中，是齿轮折断，在高速变截的齿轮传动中，还会出现胶合破坏，因胶合破坏的计算方法有待进一步验证和完善。

精品课件
一、渐开线的形成
动直线沿着一固定的 圆作纯滚动时，此动直线 上任一点K的运动轨迹CK 称为渐开线，该圆称为渐 开线的基圆，其半径以rb 表示，直线称为渐开线的 发生线。
精品课件
渐开线齿轮——以同一个基圆上产生的两 条反向渐开线为齿廓的齿轮。
精品课件
三、渐开线齿廓啮合特性
能保持瞬时传动比的恒定 具有传动的可分离性
精品课件
三、齿面胶合
高速和低速重载的齿轮传动，容易发生齿面胶合。
精品课件
四、塑性变形
当齿轮的齿面较软，在重载情况下，可能 使表层金属沿着相对滑动方向发生局部的塑性 流动，出现塑性变形。
精品课件
五、轮齿折断
轮齿折断是开式传动和硬齿面闭式传动的 主要失效形式之一。
精品课件
本章小结
1．齿轮传动的类型及特点。
模数相等 （m1=m2） 分度圆上的齿形角相等
(α1= α2)
精品课件
2．连续传动条件 前一对轮齿尚未结束
啮合，后继的一对轮齿已 进入啮合状态。
精品课件
§4－4 其他齿轮传动简介
一、斜齿圆柱齿轮传动 二、直齿圆锥齿轮传动 三、齿轮齿条传动
精品课件
一、斜齿圆柱齿轮传动
1．斜齿圆柱齿轮的形成
精品课件
§4－5 渐开线齿轮失效形式
失效——齿轮传动过程中，若轮齿发生折断、 齿面损坏等现象，齿轮失去了正常的工作能力。
一、齿面点蚀 二、齿面磨损 三、齿面胶合 四、齿面塑变 五、轮齿折断
精品课件
一、齿面点蚀
点蚀多发生在靠近节线的齿根面上。
精品课件
二、齿面磨损
齿面磨损是开式齿轮传动的主要失效形式。
h=ha+hf=2.25m d=mz

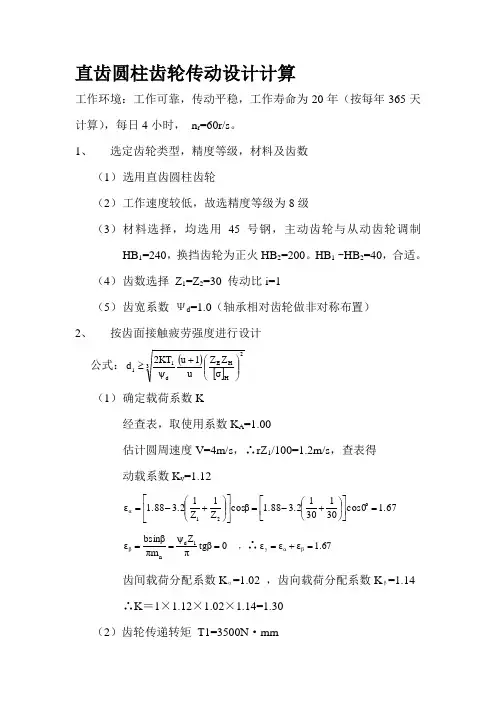

直齿圆柱齿轮传动设计计算工作环境：工作可靠，传动平稳，工作寿命为20年（按每年365天计算），每日4小时， n r =60r/s 。

1、 选定齿轮类型，精度等级，材料及齿数（1） 选用直齿圆柱齿轮（2） 工作速度较低，故选精度等级为8级（3） 材料选择，均选用45号钢，主动齿轮与从动齿轮调制HB 1=240，换挡齿轮为正火HB 2=200。

HB 1 -HB 2=40，合适。

（4） 齿数选择 Z 1=Z 2=30 传动比i=1（5） 齿宽系数 Ψd =1.0（轴承相对齿轮做非对称布置）2、 按齿面接触疲劳强度进行设计公式：()[]32H H E d 11σZ Z u 1u ψ2KT d ⎪⎪⎭⎫ ⎝⎛+≥ （1） 确定载荷系数K经查表，取使用系数K A =1.00估计圆周速度V=4m/s ，∴rZ 1/100=1.2m/s ，查表得 动载系数K v =1.121.67cos03013013.21.88cos βZ 1Z 13.21.88εo 21α=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛+-=⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+-= 0tg βπZ ψm πbsin βε1d n β=== ，∴67.1εεεβαγ=+= 齿间载荷分配系数K α=1.02 ，齿向载荷分配系数K β=1.14 ∴K ＝1×1.12×1.02×1.14=1.30（2）齿轮传递转矩 T1=3500N ·mm（3）区域系数Z H =2.5（4）弹性影响系数Z E =189.8 MPa（5）接触疲劳极限应力σHlim1＝590Mpa ， σHlim2＝470MPa（6）应力循环次数N 1= N 2=60n r L h =60×60×20×365×4＝1.05×108（7）寿命系数K HN1 ＝K HN2＝1（不允许有点蚀）（8）计算接触疲劳需用应力，去失效概率为1%，安全系数S=1[σ]H1＝ σHlim 1 K HN1＝590MPa [σ]H2＝ σHlim 2 K HN2＝470MPa∴取[σ]H ＝470MPa（9）计算齿轮分度圆直径d1()）（＝mm 41.264702.5189.81111.03.135002d 321⎪⎭⎫ ⎝⎛⨯+⨯⨯≥ （10）计算圆周速度v=πn 1d 1/（60×1000）=3.14×26.47×60/（60×1000）=0.0832m/s ≠4m/s所以需要修正20.130.112.1035.1K K K K'v 'v ＝⨯== (m m )78.521.301.2047.26K K d d 33'1'1=⨯==（11）计算模数 m=11z d '=3078.25=0.86 取m=1 （12）计算中心距 a=m （ Z 1 + Z 2 ）/ 2 =30mm（13）计算分度圆直径d 1=mz 1=30mm d 2=mz 2=30mm（14）计算齿轮宽度 b=Ψd d 1 =30mm3、校核齿根弯曲疲劳强度⎪⎪⎩⎪⎪⎨⎧≤==≤=F2Sa1Fa1Sa2Fa2F1εSa2Fa2n 11F2F1εSa1Fa1n 11F1]σ[Y Y Y Y σY Y Y m bd 2KT σ]σ[Y Y Y m bd 2KT σ（1） 重合度系数 εY =0.25+a ε75.0=0.7（2） 齿形系数 F a 1Y =Fa2Y =2.5（3） 应力修正系数 Sa1Y =Sa2Y =1.63（4） 弯曲疲劳极限应力及寿命系数σFlim1＝450MPa σFlim2＝390MPaK FN1＝K FN2＝1（5） 计算弯曲疲劳许用应力，取失效概率为1%，安全系数S=1[σ]H1＝ σHlim 1 K HN1＝450MPa [σ]H2＝ σHlim 2 K HN2＝390MPa（6） 计算⎪⎩⎪⎨⎧=<=<⨯⨯⨯⨯⨯⨯⨯=MPa 390]σ[MPa 84.28σσMPa 450]σ[MPa 84.2863.17.05.21303035001.32σF2F1F2F1F1＝＝＝ ∴满足强度需要锥齿轮的设计计算一.锥齿轮尺寸计算1.选择材料和精度等级1）小锥齿轮选用45调制处理，HB1=240 HBS；大锥齿轮选用45 正火处理，HB2=200HBS；HB1-HB2=40 HBS 合适2）.精度等级选为8级。

K F FtYFa1YSa1Y F1 F 1 bm K F FtYFa 2YSa 2Y F2 F 2 bm
② 应力和许用应力的关系 两齿轮弯曲应力是否相同？许用应力呢？
F
K F Ft YFaYSaY [ F ] bm
39
③
设计计算时，因为 m 3
8
§11.2
齿轮传动的失效形式
1.轮齿折断
原因： • 齿根弯曲应力大； • 齿根应力集中。
9
1、轮齿折断
★ 疲劳折断 ★ 过载折断
全齿折断—常发生于齿宽较小的直齿轮
局部折断—常发生于齿宽较大的直齿轮，和斜齿轮
措施：选用合适的材料及热处理方法，使齿根芯部 有足够的韧性；采用正变位齿轮以增大齿根的厚度； 增大齿根圆角半径，消除齿根加工刀痕；对齿根进 行喷丸、碾压等强化处理； 提高齿面精度、增大 模数等
d1 sin 2
cos d1 d1 cos
O2
d N 2C 2 2 sin 2
1 1 1 2
d 2 z2 2 d2 u 1 d1 d1 z1
②
d'2 2
'
（从动）
2
②
u 1 1 2 d1 cos tan u
23
§11.4 齿轮传动的计算载荷
名义载荷：
Fn p L
pca K Fn L
计算载荷：
载荷系数：K K A Kv K K
24
1.使用系数KA
考虑齿以外的其他因素对齿轮传动 的影响，主要考虑原动机和工作机的影响
原动机 载荷状况 均匀平稳 轻微冲击 中等冲击 严重冲击 工作机器 … … … … 电机 1.0 … 1.1 … 1.25 1.5 1.75 2.0 内燃 机… 1.5 1.75 2.0 2.25 25
