齿轮机构及其设计(全部习题参考答案)

5.１ 设已知一对渐开线齿轮的基圆、齿顶圆及主动轮1的角速度1ω的方向如图5.4（a ）所示。

试作出啮合线，并指出理论啮合线和实际啮合线。

【分析】根据渐开线的性质，啮合线必和两轮的基圆相切，由于1ω逆时针方向旋转，故其应切于轮1基圆的左下方和轮2的右上方，设切点分别为1N 、212N N N ，与轮1和轮2齿顶圆的交点分别为21B B 和，则21N N 为理论啮合线，21B B 为实际啮合线。

解：如图5.4（b ）所示。

【评注】本题主要考查对渐开线齿轮啮合原理和渐开线的性质及其相关知识的理解。

(a) (b)图5.45.2 在图 5.5所示轮系中，已知系杆H 为输入端，1000=H n min /r ，而齿轮4为输出端，min /104r n =，它们的转向如图所示。

20mm,3,99,101321=====αm z z z ，且均为直齿圆柱齿轮。

试求：（1）轮4的齿数4z ?（2）若齿轮1、2采用标准齿轮传动，求齿轮3、4的啮合角，说明无侧隙啮合时采用的传动类型。

（3）若齿轮1、2采用标准齿轮，而齿轮3、4改用斜齿圆柱齿轮，法面模数mm 3=n m ，3、4轮的β角应为多少？【分析】本题第一问涉及行星轮系传动比的计算，关于这方面的内容在第11章中将专门讨论。

其余二问涉及到齿轮传动与啮合角的关系，斜齿轮传动的中心距计算公式等，有关公式应当在理解基础上能够记住。

解：（1）求轮4的齿数。

21431441z z z z n n n n i H H H⋅=--=10010001010009910199412134=+⨯⨯=--⋅=HH n n n n z z z z图5.5（2）计算啮合角。

1，2为标准齿轮 mm 30023)10199(2)(2112=⨯+=+=mz z a而 mm 5.29823)10099(2)(4334=⨯+=+=mz z a要使轮系满足同心条件，则mm,300'34=a 故3，4轮的啮合角'34a 为 ︒=︒==773.2030020cos 5.298cos arccos1234'34a a a α由于mm 5.2983003412'34=>==a a a 故为正传动。

机械齿轮结构习题与参考答案一、复习思考题1．要使一对齿轮的瞬时传动比保持不变，其齿廓应符合什么条件？2．渐开线是怎样形成的？它有哪些重要性质？试根据渐开线性质来解释以下结论：（1）渐开线齿轮传动的啮合线是一条直线；（2）渐开线齿廓传动时，其瞬时传动比保持不变；（3）渐开线齿条的齿廓是直线；（4）齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓；（5）一对互相啮合的标准齿轮，小齿轮齿根齿厚比大齿轮齿根厚度小。

3．节圆和分度圆有何区别？压力角和啮合角有何区别，在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。

4．什么是渐开线齿轮传动的可分性？如令一对标准齿轮的中心距略大于标准中心距，能不能传动？有什么不良影响？5．渐开线齿轮正确啮合的条件是什么？满足正确啮合条件的一对齿轮是否一定能连续传动？6．何谓理论啮合线段和实际啮合线段？何谓重合度？重合度等于1和小于1各会出现什么情况？重合度等于2表示什么意义？7．何谓根切想象？什么条件下会发生根切现象？根切的齿轮有什么缺点？根切与齿数有什么关系？正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少？8．何谓变位齿轮？为什么要使用变位齿轮？移距系数的正负是怎样规定的？正移距的变位齿轮其分度圆齿厚是增大还是减小？9．试述一对斜齿圆柱齿轮的正确啮合条件？与直齿轮比较，斜齿轮传动有哪些优缺点？10．斜齿轮和圆锥齿轮的当量齿数各有何用处？当量齿数是否一定是整数？11．什么叫标准齿轮？什么叫标准安装？什么叫标准中心距？12．渐开线齿轮的齿廓形状与什么因素有关？一对互相啮合的渐开线齿轮，若其齿数不同，齿轮渐开线形状有什么不同？若模数不同，但分度圆及压力角相同，齿廓的渐开线形状是否相同？若模数、齿数不变，而改变压力角，则齿廓渐开线的形状是否相同？13．斜齿圆柱齿轮的重合度大小与螺旋角有什么关系？=1，14．有两对标准安装的标准直齿圆柱齿轮传动，其中一对的有关参数为：m=5mm，*a=1，α=20°，Z1=24， Z2=45，α=20°，Z1=24，Z2=45；另一对的有关参数为：m=2mm，*a试问这两对齿轮传动的重合度哪一对大？15．若一对渐开线齿轮传动的重合度εα=1.4，它是否表示在一对齿轮的啮合过程中，有40%的时间在啮合区内有两对齿啮合，而其余的60%的时间只有一对齿啮合？16．一个标准齿轮可以和一个变位齿轮正确啮合吗？17．用α=20°的滚刀加工一个β=12°，Z=14的标准斜齿轮，是否会产生根切？18．斜齿轮的实际齿数Z和当量齿数Z V之间有什么关系？在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数？19．渐开线齿轮的几何尺寸中共有几个圆？哪些圆可直接测量？哪些圆不能直接测量？二、填空题1．以齿轮中心为圆心，过节点所作的圆称为圆。

第十章齿轮机构及其设计一、填空题1.一对渐开线齿廓啮合传动时，它们的接触点在____________线上，它的理论啮合线长度为____________。

2.渐开线齿廓上任一点的压力角是指___________，渐开线齿廓上任一点的法线与_________相切。

3.齿轮分度圆是指______________的圆，节圆是指___________的圆。

4.当采用_______________法切制渐开线齿轮齿廓时，可能会产生跟切。

5.一对渐开线斜齿圆柱齿轮的正确啮合条件是___________，___________，________________。

6.一个锥顶角δ=25°，z=16的直齿圆锥齿轮，它的当量齿数zv=____________(写出公式和结果)。

7．一对渐开线直齿圆柱齿轮的重叠系数ε与齿轮的有关，而与齿轮的__________无关。

8．一对渐开线直齿圆锥齿轮的正确啮合条件是、。

9．釆用法切制渐开线齿廓时发生根切的原因是。

10．渐开线齿廓能保证以定传动比传动，其传动比不仅与半径成反比，也与其半径成反比，还与其半径成反比。

11．一对渐开线齿轮正确啮合的条件是相等，亦即两齿轮的和分别相等。

12．一对蜗杆蜗轮正确啮合条件是。

13．一对斜齿圆柱齿轮传动的重合度由、两部分组成。

14．渐开线上各处的压力角等。

15．生产上对齿轮传动的基本要求是。

16．渐开线上任一点的法线与基圆，渐开线上各点的曲率半径是的。

17．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

18．渐开线斜齿圆柱齿轮的标准参数在面上；在尺寸计算时应按面参数代入直齿轮的计算公式。

19．基本参数相同的正变位齿轮与标准齿轮比较，其分度圆齿厚，齿槽宽，齿顶高，齿根高。

20．决定单个渐开线标准直齿圆柱齿轮几何尺寸的五个基本参数是，其中参数是标准值。

21．用极坐标表示的渐开线方程式为：和。

22．渐开线齿轮上基圆的压力角是，分度圆压力角是或。

《机械原理》习题卡齿轮机构：习题1 专业： 学号： 姓名： 一、单项选择题1．渐开线上某点的压力角是指该点所受正压力的方向与该点 方向线之间所夹的锐角。

B ．相对速度C ．滑动速度D ．牵连速度 2．渐开线在基圆上的压力角为 。

A ．20° ° C ．15° D ．25°3．渐开线标准齿轮是指**ac h m 、、、α均为标准值，且分度圆齿厚 齿槽宽的齿轮。

A ．小于B ．大于 D ．小于且等于 4．一对渐开线标准直齿圆柱齿轮要正确啮合，它们的 必须相等。

A ．直径B ．宽度C ．齿数5．齿数大于42，压力角α=20°的正常齿渐开线标准直齿外齿轮，其齿根圆 基圆。

B ．等于C ．小于D ．小于且等于 6．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与 的比值。

A ．齿距 C ．齿厚 D ．齿槽宽 7．渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿轮上 的压力角。

A ．基圆B ．齿顶圆 D ．齿根圆8．用标准齿条型刀具加工1h 20*a==、 α的渐开线标准直齿轮时，不发生根切的最少齿数为 。

A．14 B．15 C．169．正变位齿轮的分度圆齿厚标准齿轮的分度圆齿厚。

B．等于C．小于D．小于且等于10．负变位齿轮的分度圆齿槽宽标准齿轮的分度圆齿槽宽。

B．等于C．小于D．小于且等于11．斜齿圆柱齿轮的标准模数和标准压力角在上。

A．端面B．轴面C．主平面12．在蜗杆传动中，用来计算传动比i12是错误的。

A．i12=ω1/ω212=d1/d2C．i12=z1/z2D．i12=n1/n2二、填空题1．渐开线离基圆愈远的点，其压力角愈大。

2．以渐开线作为齿轮齿廓的优点是保证定传动比，齿廓间的正压力方向不变，具有可分性。

3．用标准齿条型刀具加工的标准齿轮时，刀具的中线与轮坯的分度圆之间作纯滚动。

4．用同一把刀具加工m、z、α均相同的标准齿轮和变位齿轮，它们的分度圆、基圆和齿距均相等。

6.1 如图6.1所示的轮系中，已知双头右旋蜗杆的转速9001=n r/min ，转向如图所示，602=z ，252='z ，203=z ，253='z ，204=z 。

求4n 的大小与方向。

图6.1【分析】本题轮系是定轴轮系，而且是轴线不平行的空间定轴轮系。

解： 2.192525260202032123414=⨯⨯⨯⨯==''z z z z z z i 875.462.199004==n r/min 方向如图6.1所示【评注】参见6.1.3中第（2）部分“空间定轴轮系传动比的计算”。

6.2 如图6.2所示，已知轮系中601=z ，152=z ，202='z ，各轮模数均相同，求3z 及H i 1。

图6.2【分析】本题是由1、2、2′、3、H 组成一个行星轮系。

解：由同心条件得)(2)(22321'-=-z z m z z m 则 651520602213=-+=-+='z z z z 16316131206065151112132131=-=⨯⨯-=⨯⨯-=-='z z z z i i H H 齿轮1与行星架H 的转向相同。

【评注】在求3z 时，应用到行星轮系各齿轮齿数确定的四个条件。

比如对于各轮均为标准齿轮的2K —H 型轮系，（1）保证实现给定的传动比113)1(z i z H -=；（2）满足同心条件（即保证两太阳轮和系杆的轴线重合）2132z z z +=；（3）满足k 个行星轮均布安装（即满足装配条件）kz z n 13+=（n 为整数）；（4）满足邻接条件（即保证相邻行星轮不致相互碰撞）。

6.3 在图6.3所示轮系中，已知各轮齿数为：1001=z ，304322===='z z z z ，805=z 。

求传动比41i 。

【分析】该轮系是一个周转轮系。

该轮系有一个行星架H ，三个行星轮（2、2′、3），以及分别和三个行星轮相啮合的三个中心轮（1、4、5）。

第十章齿轮机构及其设计1.填空题:（1）采用法切制渐开线齿廓时发生根切的原因是。

（2）渐开线齿廓这所以能保证一定传动比传动，其传动比不仅与半径成反比，也与其半径成反比，还与半径成反比。

（3）一对渐开线齿廓啮合传动时，它们的接触点在线上，它的理论啮合线长度为。

（4）生产上对齿轮传动的基本要求是。

（5）一对渐开线直齿圆柱齿轮啮合时，最多只有对轮齿在同时啮合。

当安装时的实际中心距大于标准中心距时，啮合角变，重合度变，传动比。

（6）用同一把刀具加工模数、齿数和压力角均相同的标准齿轮和变位齿轮，它们的分度圆、基圆、齿距均。

（7）一对斜齿圆柱齿轮传动的重合度由和两部分组成。

（8）若重合度 =1.6，则表示实际啮合线上有长度属于双啮啮合区。

（9）直齿圆锥齿轮的背锥是与相切的圆锥，把背锥展开补齐的齿轮称为，其齿数称为，它有以下用途、和。

（10）渐开线直齿圆柱齿轮的正确啮合条件是。

（11）一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

（12）共轭齿廓是指一对的齿廓。

（13）标准齿轮除模数和压力角为标准直外，还应当满足的条件是。

（14）用齿条刀具加工标准齿轮时，齿轮分度圆与齿条刀具中线，加工变位齿轮时，中线与分度圆。

被加工齿轮与齿条刀具相“啮合”时，齿轮节圆与分度圆 .（15）有两个模数，压力角，齿顶高系数及齿数相等的直齿圆柱齿轮，一个为标准齿轮1，另一个为正变位齿轮2，试比较这两个齿轮的下列尺寸，何者较大，较小或相等：d b1 d b2；d a1 d a2；d1 d2；d f1 d f2；s a1 s a2；s1 s2。

（16）一对渐开线齿廓啮合时，啮合点处两者的压力角，而在节点啮合时则。

A．一定相等 B.一定不相等 C.一般不相等（17）渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角。

A. 加大B. 不变C.减小（18）斜齿轮在上具有标准模数和标准压力角。

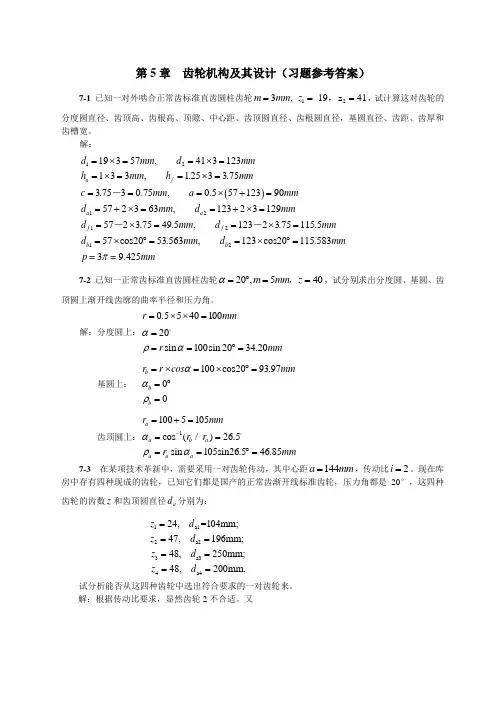

第5章 齿轮机构及其设计（习题参考答案）7-1 已知一对外啮合正常齿标准直齿圆柱齿轮123, 1941m mm z ===，z ，试计算这对齿轮的分度圆直径、齿顶高、齿根高、顶隙、中心距、齿顶圆直径、齿根圆直径，基圆直径、齿距、齿厚和齿槽宽。

解：()1212121219357,413123133,1.253 3.753.7530.75,0.55712390572363,12323129572 3.7549.5,1232 3.75115.557cos2053.563,123cos20a f a a f f b b d mm d mm h mm h mmc mm a mmd mm d mmd mm d mm d mm d =⨯==⨯==⨯==⨯====⨯+==+⨯==+⨯==⨯==⨯==⨯︒==⨯︒=－－－115.58339.425mmp ==mmπ7-2 已知一正常齿标准直齿圆柱齿轮20,540m mm z α=︒==，，试分别求出分度圆、基圆、齿顶圆上渐开线齿廓的曲率半径和压力角。

解：分度圆上：0.554010020sin 100sin 2034.20r mmr mmαρα=⨯⨯====︒=基圆上： 100cos2093.9700b b b r r cos mmααρ=⨯=⨯︒==︒=齿顶圆上：11005105cos (/ )26.5sin 105sin26.546.85a a b a a a a r mmr r r mmαρα-=+=====︒=7-3 在某项技术革新中，需要采用一对齿轮传动，其中心距144a mm =，传动比2i =。

现在库房中存有四种现成的齿轮，已知它们都是国产的正常齿渐开线标准齿轮，压力角都是20°，这四种齿轮的齿数z 和齿顶圆直径a d 分别为：1a12a23a34a424,=104mm;47,196mm; 48,250mm; 48,200mm.z d z d z d z d =======试分析能否从这四种齿轮中选出符合要求的一对齿轮来。

齿轮机构及其设计答案渐开线直齿圆柱齿轮正确啮合的条件是: 两齿轮的模数相等和压力角相等。

一对平行轴斜齿圆柱齿轮的正确啮合条件是:两轮法面上的模数和压力角分别相等,螺旋角大小相等,方向相反(外啮合)或相同(内啮合),一对直齿圆锥齿轮传动的正确啮合条件是两轮大端的模数和压力角相等。

3.蜗杆蜗轮传动的正确啮合条件是 : 其中间平面内蜗轮与蜗杆的模数和压力角分别相等, 当两轴交错为90度时,还应使蜗杆的导程角等于涡轮螺旋角。

标准渐开线直齿圆锥齿轮的标准模数和压力角定义在大端。

一对渐开线直齿圆柱齿轮啮合传动时，两轮的节圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的分度圆半径之和。

7．共轭齿廓是指一对能满足齿廓啮合基本定律的齿廓。

8. 用齿条刀具加工标准齿轮时，齿轮分度圆与齿条中线相切，加工变位齿轮时，中线与分度圆不相切。

被加工的齿轮与齿条刀具相"啮合"时，齿轮节圆与分度圆重合。

9. 有两个模数、压力角、齿顶高系数及齿数相等的直齿圆柱齿轮，一个为标准齿轮1，另一个为正变位齿轮2，试比较这两个齿轮的下列尺寸，哪一个较大、较小或相等:db1 = db2；da1 < da2；d1=d2；df1 < df2；sa1 > sa2；s1 > s2。

10. 标准齿轮除模数和压力角为标准值外，还应当满足的条件是分度圆上齿厚等于齿槽宽,即s=e 。

11. 斜齿轮在法面上具有标准模数和标准压力角。

12. 若两轴夹角为90度的渐开线直齿圆锥齿轮的齿数为Z1=25， Z2=40，则两轮的分度圆锥角= 32度 ; = 58度。

13. 一对直齿圆锥齿轮传动时的分度圆锥角应根据齿轮齿数和两轴交角来决定。

14. 如图所示两对蜗杆传动中，(a)图蜗轮的转向为逆时针；(b)图蜗杆的螺旋方向为右旋。

15. 用标准齿条型刀具加工标准齿轮时，其刀具的中线与轮坯分度圆之间做纯滚动.第二章答案：1）平面运动副的最大约束数为 2 ，最小约束数为 1 。

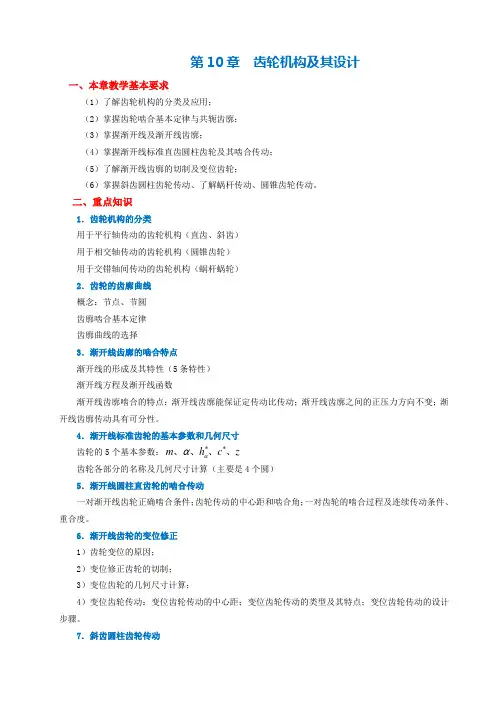

第10章 齿轮机构及其设计一、本章教学基本要求（1）了解齿轮机构的分类及应用； （2）掌握齿轮啮合基本定律与共轭齿廓； （3）掌握渐开线及渐开线齿廓；（4）掌握渐开线标准直齿圆柱齿轮及其啮合传动； （5）了解渐开线齿廓的切制及变位齿轮；（6）掌握斜齿圆柱齿轮传动、了解蜗杆传动、圆锥齿轮传动。

二、重点知识 1．齿轮机构的分类用于平行轴传动的齿轮机构（直齿、斜齿） 用于相交轴传动的齿轮机构（圆锥齿轮） 用于交错轴间传动的齿轮机构（蜗杆蜗轮） 2．齿轮的齿廓曲线 概念：节点、节圆 齿廓啮合基本定律 齿廓曲线的选择3．渐开线齿廓的啮合特点渐开线的形成及其特性（5条特性） 渐开线方程及渐开线函数渐开线齿廓啮合的特点：渐开线齿廓能保证定传动比传动；渐开线齿廓之间的正压力方向不变；渐开线齿廓传动具有可分性。

4．渐开线标准齿轮的基本参数和几何尺寸 齿轮的5个基本参数：z c h m a 、、、、**齿轮各部分的名称及几何尺寸计算（主要是4个圆） 5．渐开线圆柱直齿轮的啮合传动一对渐开线齿轮正确啮合条件；齿轮传动的中心距和啮合角；一对齿轮的啮合过程及连续传动条件、重合度。

6．渐开线齿轮的变位修正 1）齿轮变位的原因； 2）变位修正齿轮的切制； 3）变位齿轮的几何尺寸计算；4）变位齿轮传动：变位齿轮传动的中心距；变位齿轮传动的类型及其特点；变位齿轮传动的设计步骤。

7．斜齿圆柱齿轮传动1）6个基本参数（z c h m n an n n 、、、、、**αβ）及几何尺寸计算2）一对斜齿正确啮合的条件； 3）斜齿轮传动的重合度；4）斜齿轮的当量齿轮及其当量齿数； 5）斜齿轮传动的主要优缺点。

8．蜗杆传动1）蜗杆传动的类型及特点； 2）蜗杆蜗轮传动正确啮合条件； 3）蜗杆传动的主要参数即几何尺寸。

9．圆锥齿轮传动1）直齿圆锥齿轮的当量齿轮及当量齿数； 2）一对圆锥齿轮的正确啮合条件；3）直齿圆锥齿轮传动的几何参数和尺寸计算。

齿轮机构与其设计（全部习题参考答案）第5章齿轮机构及其设计5.1 已知⼀对外啮合正常齿标准直齿圆柱齿轮123, 1941m mm z ===，z ，试计算这对齿轮的分度圆直径、齿顶⾼、齿根⾼、顶隙、中⼼距、齿顶圆直径、齿根圆直径，基圆直径、齿距、齿厚和齿槽宽。

解：()1212121219357,413123133,1.253 3.753.7530.75,0.55712390572363,12323129572 3.7549.5,1232 3.75115.557cos2053.563,123cos20a f a a f f b b d mm d mm h mm h mmc mm a mmd mm d mmd mm d mm d mm d =?==?==?==?====?+==+?==+?==?==?==??==??=－－－115.58339.425mmp ==mmπ5.2 已知⼀正常齿标准直齿圆柱齿轮20,540m mm z α=?==，，试分别求出分度圆、基圆、齿顶圆上渐开线齿廓的曲率半径和压⼒⾓。

解：分度圆上：0.554010020sin 100sin 2034.20r mmr mmαρα=??====?=基圆上： 100c o s 2093.9700b b b r rc o s m m ααρ=?=??==?=齿顶圆上：11005105cos (/ )26.5sin 105sin26.546.85a a b a a a a r mmr r r mmαρα-=+=====?=5.4 在某项技术⾰新中，需要采⽤⼀对齿轮传动，其中⼼距144a mm =，传动⽐2i =。

现在库房中存有四种现成的齿轮，已知它们都是国产的正常齿渐开线标准齿轮，压⼒⾓都是20°，这四种齿轮的齿数z 和齿顶圆直径a d 分别为：1a12a23a34a424,=104mm;47,196mm; 48,250mm; 48,200mm.z d z d z d z d =======试分析能否从这四种齿轮中选出符合要求的⼀对齿轮来。

5.１ 设已知一对渐开线齿轮的基圆、齿顶圆及主动轮1的角速度1ω的方向如图5.4（a ）所示。

试作出啮合线，并指出理论啮合线和实际啮合线。

【分析】根据渐开线的性质，啮合线必和两轮的基圆相切，由于1ω逆时针方向旋转，故其应切于轮1基圆的左下方和轮2的右上方，设切点分别为1N 、212N N N ，与轮1和轮2齿顶圆的交点分别为21B B 和，则21N N 为理论啮合线，21B B 为实际啮合线。

解：如图5.4（b ）所示。

【评注】本题主要考查对渐开线齿轮啮合原理和渐开线的性质及其相关知识的理解。

(a) (b)图5.45.2 在图 5.5所示轮系中，已知系杆H 为输入端，1000=H n min /r ，而齿轮4为输出端，min /104r n =，它们的转向如图所示。

20mm,3,99,101321=====αm z z z ，且均为直齿圆柱齿轮。

试求：（1）轮4的齿数4z ?（2）若齿轮1、2采用标准齿轮传动，求齿轮3、4的啮合角，说明无侧隙啮合时采用的传动类型。

（3）若齿轮1、2采用标准齿轮，而齿轮3、4改用斜齿圆柱齿轮，法面模数mm 3=n m ，3、4轮的β角应为多少？【分析】本题第一问涉及行星轮系传动比的计算，关于这方面的内容在第11章中将专门讨论。

其余二问涉及到齿轮传动与啮合角的关系，斜齿轮传动的中心距计算公式等，有关公式应当在理解基础上能够记住。

解：（1）求轮4的齿数。

21431441z z z z n n n n i H H H⋅=--=10010001010009910199412134=+⨯⨯=--⋅=HH n n n n z z z z图5.5（2）计算啮合角。

1，2为标准齿轮 mm 30023)10199(2)(2112=⨯+=+=mz z a而 mm 5.29823)10099(2)(4334=⨯+=+=mz z a要使轮系满足同心条件，则mm,300'34=a 故3，4轮的啮合角'34a 为 ︒=︒==773.2030020cos 5.298cos arccos1234'34a a a α由于mm 5.2983003412'34=>==a a a 故为正传动。

06 齿轮机构及其设计1.渐开线直齿圆柱齿轮传动的主要优点为________________________________________和。

2.渐开线齿廓上K点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于。

3.满足正确啮合条件的一对渐开线直齿圆柱齿轮，当其传动比不等于1时，它们的齿形是的。

4.一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。

5.渐开线直齿圆柱齿轮的正确啮合条件是。

6.为了使一对渐开线直齿圆柱齿轮能连续定传动比工作，应使实际啮合线段大于或等于。

肆秸咧瘸莆£7.一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

8.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为。

9.一对减开线直齿圆柱齿轮传动 , 其啮合角的数值与圆上的压力角总是相等。

10.按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

11.相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。

12.齿轮分度圆是指的圆；节圆是指的圆。

13.渐开线上任意点的法线必定与基圆，直线齿廓的基圆半径为。

14.渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时，。

15.共轭齿廓是指一对的齿廓。

16.标准齿轮除模数和压力角为标准值外，还应当满足的条件是。

17.决定渐开线标准直齿圆柱齿轮尺寸的参数有；写出用参数表示的齿轮尺寸公式：r=；rb =；ra=；rf=。

18.渐开线齿廓上任一点的法线必定切于 圆，渐开线外齿轮齿廓曲线在齿轮的≡采系那拾刖段悖凇 ≡采系难沽俏曜贾担凇 圆上的压力角为最大值。

19.用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是 。

20.齿条刀具与普通齿条的区别是 。

21.h a *,==︒120α的渐开线标准直齿圆柱齿轮不发生根切的最少齿数为 。

二．习题（一）思考题1. 渐开线具有哪些特性答：（1) 发生线沿基圆滚过的长度，等于基圆上被滚过的弧长；（2) 因为发生线BK沿基圆作纯滚动，所以它和基圆的切点B就是它的速度瞬心，因此发生线BK即为渐开线在K点的法线。

又因为发生线恒切于基圆，故可知，渐开线上任意点的法线恒为基圆的切线。

（3)发生线与基圆的切点B也是渐开线在K点的曲率中心，线段BK是渐开线在K点的曲率半径。

因此，渐开线越接近其基圆的部分，其曲率半径越小。

（4) 同一基圆上任意两条渐开线(不论是同向或反向)的公法线处处相等。

（5) 基圆内无渐开线。

（6) 渐开线的形状取决于基圆的大小。

2. 何谓标准齿轮何谓标准中心距一对标准齿轮的实际中心距a′略大于标准中心距a时，其传动比有无变化仍能继续正确啮合吗其顶隙、齿侧间隙和重合度有何变化答：（1）通常所说的标准齿轮是指m、α、h*a、c*都为标准值，而且e=s的齿轮。

即模数、压力角、齿顶高和齿根高均为标准值，且分度圆上齿厚与齿槽宽相等的齿轮称为标准齿轮。

（2）①保证啮合时两轮的顶隙为标准值；②标准齿轮分度圆的齿厚s等于齿槽宽e，有s1=e1；s2=e2，即s1=e2；s2=e1，即一对齿轮在保证顶隙为标准值时也保证齿侧间隙为零。

将满足上述两个条件的安装中心距称为标准安装中心距(简称标准中心距)，用a表示。

（3）传动比没有变化。

仍能正确啮合。

顶隙、齿侧间隙增大，重合度减小。

3. 何谓齿廓的根切现象齿廓的根切有什么危害在什么情况下会产生根切现象根切与何因素有关如何避免根切答：（1）用范成法加工渐开线齿轮时，在一定的条件下，齿条刀具的顶部会切入被加工齿轮轮齿的根部，将齿根部分的渐开线切去一部分，这种现象称为渐开线齿廓的根切。

（2）根切使得轮齿的弯曲强度和重合度都降低了，对齿轮的传动质量有较大的影响，所以根切是应该避免的。

（3）如果刀具的齿顶高增大，齿顶线超过啮合极限点N, 则刀具将轮齿基圆外的渐开线已全部切出时，整个切削过程并未结束，随着范成运动的继续，刀具还将继续切削，使刀刃将已经切制好的一部分渐开线齿廓又切去了，从而产生根切。

齿轮系及其设计答案齿轮系及其设计答案【篇一：第十一章齿轮系及其设计】xt>11-1、轮系及其分类轮系：由多个齿轮组成的齿轮传动系统，称为齿轮系或轮系。

1．轮系的分类根据轮系运转中齿轮轴线的空间位置是否固定，将轮系分为两大类。

(1) 定轴轮系轮系运转时，其中各齿轮轴线位置固定不动，则称之为定轴轮系。

(2) 周转轮系轮系运转时，至少有一个齿轮轴线的位置不固定，而是绕某一固定轴线回转，称该轮系为周转轮系。

(3) 混合轮系由定轴轮系和周转轮系或者由两个以上的周转轮系所组成的轮系,称为混合轮系。

2．本章重点解决的问题：传动比的计算（齿数问题）11-2、定轴轮系的传动比轮系传动比的计算包括两方面的任务，一是确定轮系中首、末两构件之间传动比的大小，另一则是确定首、末构件之间的转向关系。

如图示为定轴轮系，其传动比大小的计算公式可推导为：推广到一般情形，设a为输入轴，b为输出轴，m为外啮合的对数，则平面定轴轮系传动比大小的计算公式为：平面定轴轮系的转向关系可用在上式右侧的分式前加注(-1)来表示，或用画箭头的方法来表示。

m空间定轴轮系的转向关系则必须用画箭头的方法来表示用对于空间定轴轮系传动比大小仍可用上式计算，但方向则必须用画箭头方法来表示；如图示的圆锥齿轮传动，蜗杆蜗轮传动：注意事项1）传动比计算应包括的大小和方向。

3）关于惰轮（中介轮、过轮）11-3、周转轮系的传动比1．基本的周转轮系（2k-h型）1）基本构件：中心轮（太阳轮）3 ← 行星轮2 → 中心轮（太阳轮）3↑行星架h（系杆）2）自由度：f=3*4-2*4-2=2基本周转轮系：行星轮系 f=1（固定一个中心轮）差动轮系f=2（中心轮均不固定）2．基本的周转轮系（2k-h型）的演化演化途径：内啮合→←外啮合；单联齿轮→双联齿轮→多联齿轮；3．基本的周转轮系传动比的计算周转轮系传动比计算基本原理：（反转法）试想将整个机构加上一个与系杆h 的转速大小相等、方向相反的转速如下表所示：周转轮系的转化机构为一假想定轴轮系，其传动比关系可用下式确定：讨论：2）若固定一个中心轮，则f=1（行星轮系）可由上式求出i1h或i3h；3）转化轮系的传动比计算应特别注意符号问题，它对最终结果影响4）充分理解：ih13与i13：（两者代表的意义完全不同；大小方向可能也均不同；ih13的值为负也并不代表机构中，两轮实际转向相反）5）对于复杂的周转轮系，求解传动比的关键问题是：怎样从中分离出一系列基本的周转轮系（2k-h），然后分别列出转化轮系的传动比计算式，联立求解；6）对于行星轮系传动比计算，在搞清计算基本原理的情况下，可以用下式直接写出传动比结果： i1h = 1- ih13由动中心轮（设为1）到系杆的传动比等于1减去该中心轮到另一中心轮（定中心轮；设为3）按定轴轮系计算的传动比；7）以上的传动比计算中，由于各构件均在同一平面（或者相互平行平面）中，所以，角速度之间可以作代数加减运算；8）对于空间轮系，使用转化机构法应注意其合理性；11-4 复合轮系的传动比复合的方式：定轴轮系+周转轮系；周转轮系+周转轮系；封闭式、3k型机构等。

1. 图 示 为一渐开线 齿 廓 与一直 线 齿 廓 相啮合 的 直 齿 圆 柱 齿 轮 传 动。

渐 开 线 的 基 圆 半 径 为rb1， 直 线 的 相 切 圆 半 径 为r2， 求 当 直 线 齿 廓 处 于 与 连 心线 成β 角 时， 两 轮 的 传 动 比i 1212=ωω为 多 少？ 已 知rb1=40 mm ，β=30︒，O1O2=100 mm 。

并 问 该 两 轮 是 否 作 定 传 动 比 传动， 为 什 么？如 图 示。

根 据 齿 廓 啮 合 基 本 定 理， 在 图 示 位 置 时， 过 两 齿 廓 接 触 点 作 公 法 线， 与 中 心 联 线 交 于P 点， 且 与 基 圆 切 于N 点。

两 轮 的 传 动 比 应 为i O PO P121221==ωω=O O r r b b 12116060-︒︒/sin /sin=100400866400866-/./.=53811461891165...=该 对 齿 廓 不 能 保 证 定 传 动 比。

因 为 一 对 齿 廓 在 啮 合 的 任 意 瞬 时， 其 接 触 点 的 公 法 线 不 能 交 连 心 线 于 一 定 点。

2．已知一条渐开线，其基圆半径为r b =50mm ，画 出K 点 处 渐 开 线 的 法 线并试求该渐开线在向径r k ＝65mm 的点k 处的曲率半径k ρ、压力角k α及展角k θ。

解： ∵ K b K r r αcos =∴ KbK r r arccos=α715.396550arccos ==K K K ααθ-=tan518)(1375.0180715.39715.39tan '==-=rad π 另外，22b K K r r -=ρ)(533.415065 22mm =-=3．图示的渐开线直齿圆柱标准齿轮，18=z ，m =10mm,︒=20α,现将一圆棒放在齿槽中时， 圆棒与两齿廓渐开线刚好切于分度圆上 ，求圆棒的半径R 。
