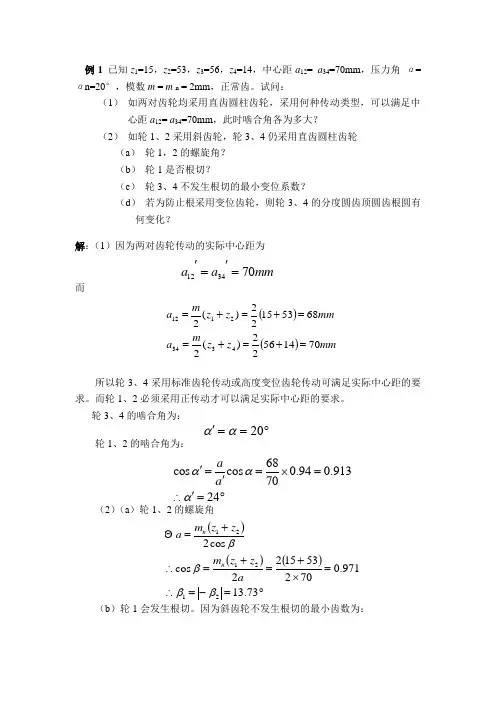

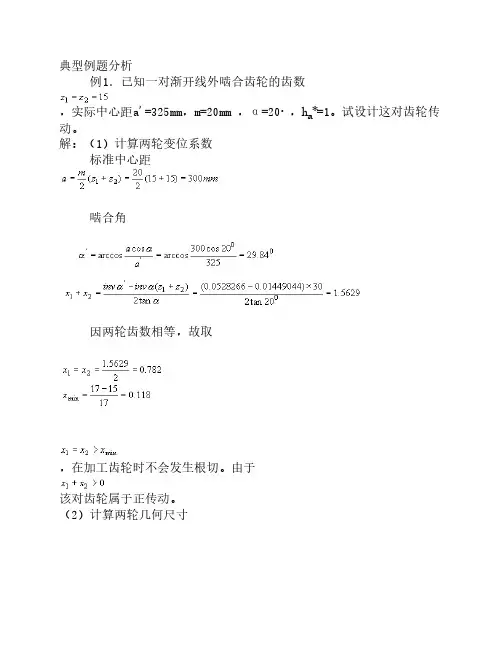

例1 已知z 1=15，z 2=53，z 3=56，z 4=14，中心距a 12= a 34=70mm ，压力角 α=αn=20°，模数m = m n = 2mm ，正常齿。
试问：（1） 如两对齿轮均采用直齿圆柱齿轮，采用何种传动类型，可以满足中心距a 12= a 34=70mm ，此时啮合角各为多大？ （2） 如轮1、2采用斜齿轮，轮3、4仍采用直齿圆柱齿轮（a ） 轮1，2的螺旋角？ （b ） 轮1是否根切？（c ） 轮3、4不发生根切的最小变位系数？（d ） 若为防止根采用变位齿轮，则轮3、4的分度圆齿顶圆齿根圆有何变化？解：（1）因为两对齿轮传动的实际中心距为而所以轮3、4采用标准齿轮传动或高度变位齿轮传动可满足实际中心距的要求。
而轮1、2必须采用正传动才可以满足实际中心距的要求。
轮3、4的啮合角为：轮1、2的啮合角为：（2）（a ）轮1、2的螺旋角（b ）轮1会发生根切。
因为斜齿轮不发生根切的最小齿数为：mma a 703412='='()()m mz z m a m m z z m a 70145622)(268531522)(243342112=+=+==+=+=︒=='20αα︒='∴=⨯='='24913.094.07068cos cos αααa a ()()()︒=-=∴=⨯+=+=∴+=73.13971.0702531522cos cos 2212121ββββa z z m z z m a n n（c ）轮3、4不发生根切的最小变位系数为：最小变位系数为正值，说明为了避免根切，要采用正变位；最小变位系数为负值，说明该齿轮在x ≥x min =－2.29的条件下采用负变位也不会根切。
（d ）为防止小齿轮根切，采用高度变位齿轮传动。
因为轮4为正变位齿轮，所以其分度圆不变，齿顶圆增大，齿根圆也增大。
因为轮3为负变位齿轮，所以其分度圆不变，齿顶圆减小，齿根圆也减小。

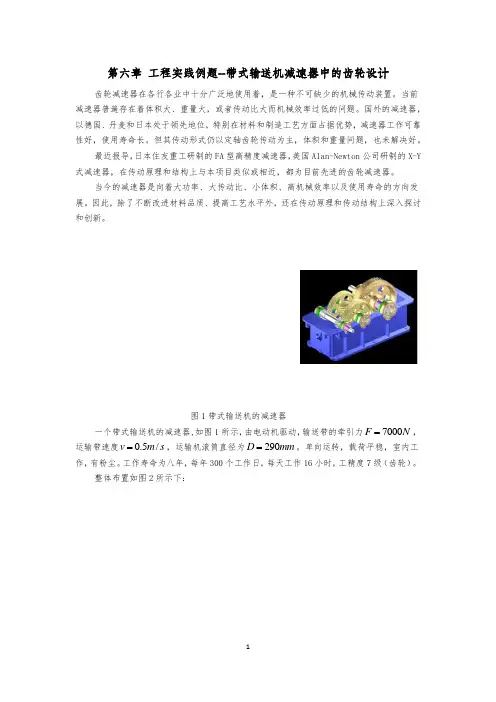

第六章 工程实践例题--带式输送机减速器中的齿轮设计齿轮减速器在各行各业中十分广泛地使用着，是一种不可缺少的机械传动装置。
当前减速器普遍存在着体积大、重量大，或者传动比大而机械效率过低的问题。
国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。
但其传动形式仍以定轴齿轮传动为主，体积和重量问题，也未解决好。
最近报导，日本住友重工研制的FA 型高精度减速器，美国Alan-Newton 公司研制的X-Y 式减速器，在传动原理和结构上与本项目类似或相近，都为目前先进的齿轮减速器。
当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命的方向发展。
因此，除了不断改进材料品质、提高工艺水平外，还在传动原理和传动结构上深入探讨和创新。
图1带式输送机的减速器一个带式输送机的减速器,如图1所示，由电动机驱动，输送带的牵引力7000F N =，运输带速度0.5/v m s =，运输机滚筒直径为290D mm =。
单向运转，载荷平稳，室内工作，有粉尘。
工作寿命为八年，每年300个工作日，每天工作16小时，工精度7级（齿轮）。
整体布置如图2所示下：图2带式减速器结构布置5为电动机，4为联轴器，３为减速器，2为链传动，1为输送机滚筒，6为低速级齿轮传动，7为高速级齿轮传动。
(1）各主要部件选择根据一般带式输送机选用的电动机选择：选用Y 系列封闭式三相异步电动机 工作机所需有效功率为Pw ＝F ×V ＝7000N ×0.5m/s 圆柱齿轮传动(8级精度)效率(两对)为η1＝0.97 2 滚动轴承传动效率(四对)为η2＝0.98 4 弹性联轴器传动效率η3＝0.99 输送机滚筒效率为η4＝0.97 链传动的效率η5＝0.96 电动机输出有效功率为241234570000.5'4374.60.970.980.990.970.96wP P W ηηηηη⨯===⨯⨯⨯⨯⨯⨯⨯⨯电动机输出功率为'4374.6P W =查得型号Y132S-4封闭式三相异步电动机参数如下 额定功率p=5.5 kW 满载转速1440 r/min 同步转速1500 r/min(2) 分配传动比传动系统的总传动比wmn n i =其中i 是传动系统的总传动比，多级串联传动系统的总传动等于各级传动比的连乘积；nm 是电动机的满载转速，r/min ；nw 为工作机输入轴的转速，r/min 。
齿轮传动设计计算的步骤(1)根据题目提供的工作情况等条件，确定传动形式，选定合适的齿轮材料和热处理方法，查表确定相应的许用应力。
(2)分析失效形式，根据设计准则，设计m或d1;(3)选择齿轮的主要参数；(4)计算主要集合尺寸，公式见表9-2.表9T0或表971;(5)根据设计准则校核接触强度或弯曲强度；(6)校核齿轮的圆周速度，选择齿轮传动的静的等级和润滑方式等；(7)绘制齿轮零件工作图。
以下为设计齿轮传动的例题：例题试设计一单级直齿圆柱齿轮减速器中得齿轮传动。
已知：用电动机驱动，传递功率P=10KW,小齿轮转速n1=950r/min,传动比i=4,单向运转，载荷平稳。
使用寿命10年，单班制工作。
解：(1)选择材料与精度等级小轮选用45钢，调质,硬度为229〜286HBs (表9-4)大轮选用45钢，正火，硬度为169〜217HBs(表9-4)。
因为是普通减速器，由表973 选IT8级精度。
因硬度小于350HBS,属软齿面，按接触疲劳强度设计，再校核弯曲疲劳强度。
(2)按接触疲劳强度设计①计算小轮传递的转矩为T. =9.55X106— =9.55X106 X —=105N • mmL 1nl 950查表9-5取③齿数Z 和齿宽系数〃. 取z1=25,则z2 = izl =4x25 = 100因单级齿轮传动为对称布置，而齿轮齿面又为软齿面，由表972选 取〃广1。
④许用接触应力【0〃】 由图979 (c)查得=57。
河&6nm 2 = 53OMP”由9-7表查得SH=1N| =60nJLh = 60x955乂 10x52x5x8)= 1.19xl09N,=M = 30= 3x1(/i 4查图 978 得Zw = l, Z N 2 = L08 由式(9-13)可得O H 1 = Z M P 〃皿=122Z2 = 570MPaS H 1= Z N 2 sM2 = 108x530 = 572 4”所S a查表9-6得Z/=189.8西西，故由式(9-14)得71.1X 1O 5X 5 f 3.52x189.8 Y\ 1x4 [ 570 J〃？=必=tLl = 2.296mm 乙25 由表97取标准模数m=2. 5mm"1.1=57.4mmd 1 = mzl = 2.5x25 = 62.5mmd2 = mz2 = 2.5x100 = 250mmb = y/ • d\X62.5 = 62.5〃〃〃圆整后取b2=65mm。

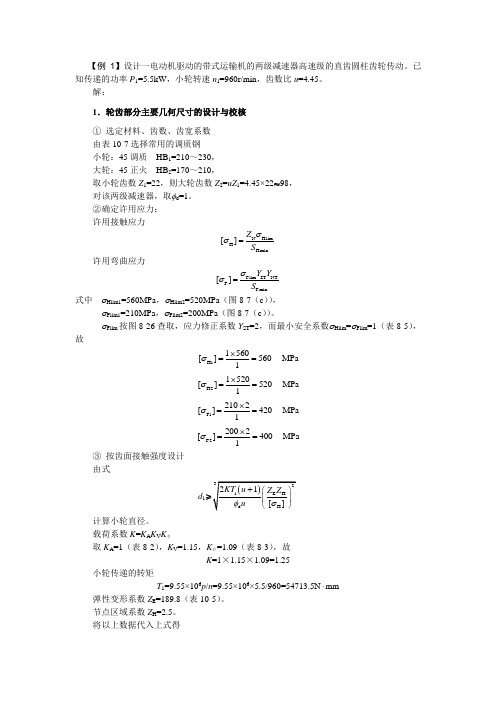

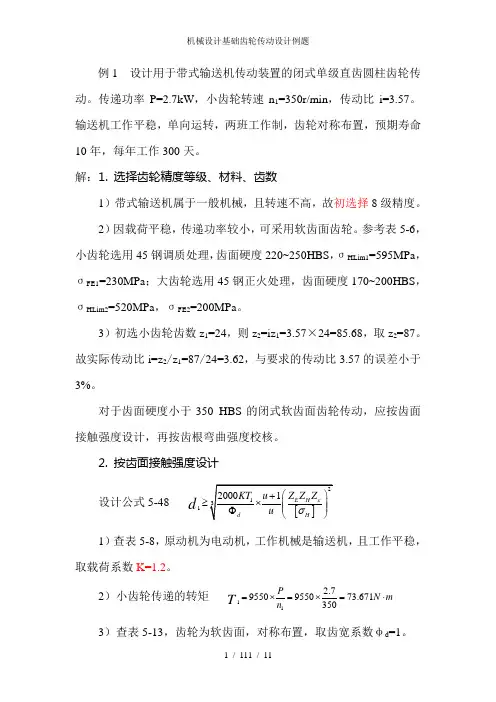

【例1】设计一电动机驱动的带式运输机的两级减速器高速级的直齿圆柱齿轮传动。
已知传递的功率P 1=5.5kW ，小轮转速n 1=960r/min ，齿数比u =4.45。
解：1．轮齿部分主要几何尺寸的设计与校核① 选定材料、齿数、齿宽系数 由表10-7选择常用的调质钢小轮：45调质 HB 1=210～230， 大轮：45正火 HB 2=170～210，取小轮齿数Z 1=22，则大轮齿数Z 2=uZ 1=4.45×22≈98， 对该两级减速器，取φd =1。
②确定许用应力： 许用接触应力N Hlim H H min []Z S σσ=许用弯曲应力Flim ST NTF Fmin[]Y Y S σσ=式中 σHlim1=560MPa ，σHlim2=520MPa （图8-7（c ）），σFlim1=210MPa ，σFlim2=200MPa （图8-7（c ））。
σFlim 按图8-26查取，应力修正系数Y ST =2，而最小安全系数σHlim =σFlim =1（表8-5），故H11560[]5601σ⨯== MPa H21520[]5201σ⨯== MPa F12102[]4201σ⨯== MPa F22002[]4001σ⨯== MPa ③ 按齿面接触强度设计 由式d 1计算小轮直径。
载荷系数K =K A K V K β 取K A =1（表8-2），K V =1.15，K β=1.09（表8-3），故K =1×1.15×1.09=1.25小轮传递的转矩T 1=9.55×106p /n =9.55×106×5.5/960=54713.5N ⋅mm弹性变形系数Z E =189.8（表10-5）。
节点区域系数Z H =2.5。
将以上数据代入上式得d 151.86mm④确定主要参数求中心距aa =(d 1+d 2)/2=d 1(1+i /2)=51.86×(1+4.45)/2=141.32 mm圆整后，取a=145mm ，则d 1的计算值变为53.2mm 。
For personal use only in study and research; not for commercial use1．图1所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置，蜗杆为主动件，若蜗杆1的转动方向如图中n 1所示，蜗杆齿的螺旋线方向为右旋。
试分析：（1）为使中间轴I 所受的轴向力能抵消一部分，确定蜗轮2、斜齿轮3和斜齿轮4的轮齿旋向； （2）在图1的主视图上，画出蜗轮2的圆周力F t 2、径向力F r 2和斜齿轮3的圆周力F t 3、径向力F r 32．在图6上直接改正轴系结构的错语。
（轴端安装联轴器）图61.（1）蜗轮2、齿轮3、齿轮4的旋向 ………………（6分）（2）F a2、F a3的方向 ………………（4分） （3）F r 2、F t 2、F r 3、F t 3的方向………………（4分）2．答案图。
①应画出垫片； ②应画出定位轴套，并将装齿轮的轴段长度缩短； ③应画出键； ④应降低轴肩高度，便于拆卸轴承； ⑤画出轴径变化，减小轴承装配长度；⑥画出密封件； ⑦画出联轴器定位轴肩； ⑧键长应改为短于轮毂长度；每改正1处错误 ………………（2分） （改正6处错误得满分）3.图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。
已知：Ⅰ轴为输入轴，转向如图所示。
(1)在下图中标出各轮转向。
（2分）(2)为使2、3两轮的轴向力方向相反，确定并在图中标出3、4两轮的螺旋线方向。
（2分） (3)在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方（4分）(1)各轴转向如图所示。
(2) 3轮左旋，4轮右旋。
(3) 2、3两轮的各分力方向下图所示。
F t2 F r2F a3F r3 F t3 F a24. 图3中为一对圆锥滚子轴承支承的轴系，齿轮油润滑，轴承脂润滑，轴端装有联轴器。
试指出图中的结构错误（在图中错误处写出序号并在下半部改正，按序号简要说明错误的内容）（每指出一处,并正确说明错误内容和改正的,得1分,总分为10分）①键的位置应与齿轮处在同一直线上，而且结构不正确； ②轴承盖孔径应大于轴径，避免接触； ③此处不应有键联接； ④轴长应短于轮毂长度，保证轴套压紧齿轮； ⑤轴应有轴环，使齿轮定位； ⑥轴承应正装；⑦轴不应与轴承盖相碰，且不需这么长； ⑧左右两轴承盖与箱体间应有调整垫片； ⑨两轴承内侧应加封油环； ⑩箱体加工面与非加工面未分开。

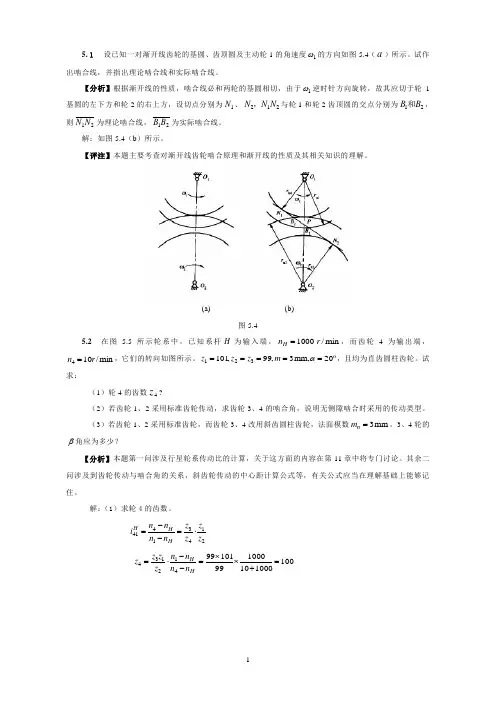

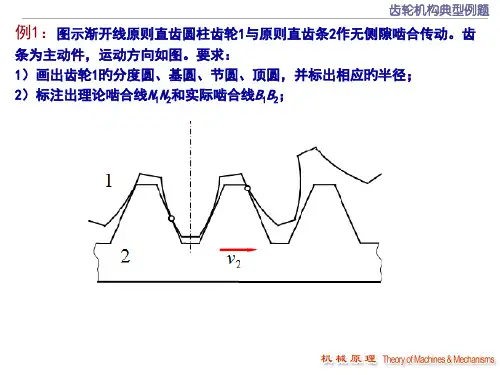

5.１ 设已知一对渐开线齿轮的基圆、齿顶圆及主动轮1的角速度1ω的方向如图5.4（a ）所示。
试作出啮合线，并指出理论啮合线和实际啮合线。
【分析】根据渐开线的性质，啮合线必和两轮的基圆相切，由于1ω逆时针方向旋转，故其应切于轮1基圆的左下方和轮2的右上方，设切点分别为1N 、212N N N ，与轮1和轮2齿顶圆的交点分别为21B B 和，则21N N 为理论啮合线，21B B 为实际啮合线。
解：如图5.4（b ）所示。
【评注】本题主要考查对渐开线齿轮啮合原理和渐开线的性质及其相关知识的理解。
(a) (b)图5.45.2 在图 5.5所示轮系中，已知系杆H 为输入端，1000=H n min /r ，而齿轮4为输出端，min /104r n =，它们的转向如图所示。
20mm,3,99,101321=====αm z z z ，且均为直齿圆柱齿轮。
试求：（1）轮4的齿数4z ?（2）若齿轮1、2采用标准齿轮传动，求齿轮3、4的啮合角，说明无侧隙啮合时采用的传动类型。
（3）若齿轮1、2采用标准齿轮，而齿轮3、4改用斜齿圆柱齿轮，法面模数mm 3=n m ，3、4轮的β角应为多少？【分析】本题第一问涉及行星轮系传动比的计算，关于这方面的内容在第11章中将专门讨论。
其余二问涉及到齿轮传动与啮合角的关系，斜齿轮传动的中心距计算公式等，有关公式应当在理解基础上能够记住。
解：（1）求轮4的齿数。
21431441z z z z n n n n i H H H⋅=--=10010001010009910199412134=+⨯⨯=--⋅=HH n n n n z z z z图5.5（2）计算啮合角。
1，2为标准齿轮 mm 30023)10199(2)(2112=⨯+=+=mz z a而 mm 5.29823)10099(2)(4334=⨯+=+=mz z a要使轮系满足同心条件，则mm,300'34=a 故3，4轮的啮合角'34a 为 ︒=︒==773.2030020cos 5.298cos arccos1234'34a a a α由于mm 5.2983003412'34=>==a a a 故为正传动。
