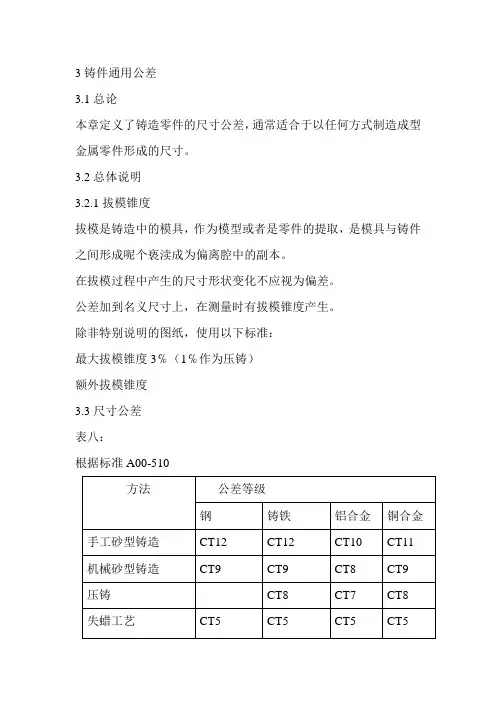

3铸件通用公差
3.1总论
本章定义了铸造零件的尺寸公差，通常适合于以任何方式制造成型金属零件形成的尺寸。
3.2总体说明
3.2.1拔模锥度
拔模是铸造中的模具，作为模型或者是零件的提取，是模具与铸件之间形成呢个亵渎成为偏离腔中的副本。
在拔模过程中产生的尺寸形状变化不应视为偏差。
公差加到名义尺寸上，在测量时有拔模锥度产生。
除非特别说明的图纸，使用以下标准：
最大拔模锥度3℅（1℅作为压铸）
额外拔模锥度
3.3尺寸公差
表八：
根据标准A00-510
方法 公差等级
钢 铸铁 铝合金 铜合金
手工砂型铸造 CT12 CT12 CT10 CT11
机械砂型铸造 CT9 CT9 CT8 CT9
压铸 CT8 CT7 CT8
失蜡工艺 CT5 CT5 CT5 CT5
表九：
根据标准A00-510
毛坯尺寸（毫米） 铸造零件总体公差
铸造公差CT尺寸公差等级
下限 上限 CT4 CT5 CT7 CT8 CT9 CT10 CT11 CT12
-
10 10
16 0.26
0.28 0.36
0.38 0.74
0.78 1.0
1.1 1.5
1.6 2.0
2.2 2.8
3.0 4.2
4.4
16
25
40 25
40
63 0.30
0.32
0.36 0.42
0.46
0.50 0.82
0.90
1.0 1.2
1.3
1.4 1.7
1.8
2.0 2.4
2.6
2.8 3.2
3.6
4.0 4.6
5.0
5.6
63
100
160 100
160
250 0.40
0.44
0.50 0.56
0.62
0.70 1.1
1.2
1.4 1.6
1.8
2.0 2.2
2．5
2.8 3.2
3.6
4.0 4.4
5.0
5.6 6
7
8
250
400
630 400
630
1000 0.56
0.64 0.78
0.90
1.0 1.6
1.8
材料对应胶厚1-10mm单边做0.5-1°拨模，骨位部大头≤1.0≥2.010-30mm大头1.0，小头0.8≥2.330-50mm大头1.2，小头0.8≥2.850-70mm大头1.3，小头0.8≥3.030mm内做单边不小于1°拨模50mm内做单边不小于1.5°拨模大于50mm内做单边不小于2°拨模20mm内做单边不小于2°拨模20mm以上做单边不小于2.5°拨模ABS5mm内做单边不小于1°拨模，大头≤1.0PA5-10mm做0.5-1°拨模，大头≤1.0PC10-30mm做保证骨位根部1.2，小头为0.9AS30-50mm做大头1.4，小头为0.9PMMA50-70mm做大头1.5，小头为0.9POM30mm内做单边不小于1°拨模PPS50mm内做单边不小于1.5°拨模PBT大于50mm内做单边不小于2°拨模PE20mm内做单边不小于2°拨模20mm以上做单边不小于2.5°拨模5mm内做单边不小于3.5-5°拨模5-10mm内做单边不小于3°拨模10mm以上做单边不小于2.5°拨模5mm内做单边不小于4°拨模5-10mm内做单边不小于3.5°拨模10mm以上做单边不小于3°拨模产品外型及内部PF铝合金产品骨位加强筋产品为表面抛光产品外表面蚀纹模具设计分模拨模表PP产品为表面抛光产品骨位加强筋产品外表面蚀纹产品骨位加强筋
滑块拔模斜度
一、引言
滑块拔模斜度是模具设计中的一个重要概念，对于许多塑胶模具、压铸模具等来说，滑块拔模斜度是必不可少的设计元素。本文将详细介绍滑块拔模斜度的定义、作用、分类以及设计要点，帮助读者更好地理解这一概念。
二、滑块拔模斜度的定义
滑块拔模斜度是指模具中与滑块相对应的拔模角度。在塑胶模具或压铸模具中，滑块是用来抽芯的部件，而滑块拔模斜度则是为了保证在开模时，滑块能够顺利地从模具中抽出。
三、滑块拔模斜度的作用
滑块拔模斜度的作用主要有以下几点：
1. 保证滑块顺利抽出：在开模过程中，如果没有滑块拔模斜度，滑块可能会卡在模具中，影响模具的打开和产品的取出。而有了合理的滑块拔模斜度，就可以保证滑块在开模时顺利地从模具中抽出。
2. 防止产品粘在滑块上：在塑胶模具或压铸模具中，如果产品粘在滑块上，会影响产品的质量和生产效率。而有了滑块拔模斜度，就可以有效地防止产品粘在滑块上。
3. 提高模具的寿命：合理的滑块拔模斜度可以保证模具在使用过程中不会因为滑块的卡涩而受损，从而提高模具的寿命。
四、滑块拔模斜度的分类
根据角度大小的不同，滑块拔模斜度可以分为以下几种类型：
1. 小角度滑块拔模斜度：角度一般在5°以下，适用于产品表面质量要求较高或形状较为复杂的模具。
2. 中角度滑块拔模斜度：角度一般在5°到10°之间，适用于大部分常规模具设计。 3. 大角度滑块拔模斜度：角度一般在10°以上，适用于产品尺寸较大或需要较大脱模力才能脱出的模具。
五、滑块拔模斜度的设计要点
在设计滑块拔模斜度时，需要考虑以下几点：
1. 根据产品形状和尺寸选择合适的角度范围：不同角度的滑块拔模斜度适用于不同的模具类型和产品要求，需要根据实际情况进行选择。
2. 考虑模具结构：滑块拔模斜度的大小和方向受到模具结构的影响，需要考虑模具的总体设计和结构特点来确定合适的滑块拔模斜度。
3. 保证强度和耐磨性：滑块拔模斜度的角度大小和材料都会影响其强度和耐磨性，需要进行合理的选材和结构设计以提高其性能。
拔模角的选取需要注意的地方
拔模对于每套模具来说都是不可避免的环节，一些分模的图纸，没有拔模，但并不代表就不做，而是放到下个环节做了。模具设计中，开始3D分模前，除了放缩水，那就是改脱模斜度了。很多产品，从客户手中拿到时，如果水平好点的产品设计，他会做好斜度发给你，但大多数的是没有脱模斜度的。这时候就需要对它进行修改了。
做脱模斜度，主要是为了方便产品从模具中取出，避免顶白，顶伤和拖白的现象。脱模斜度与塑料性能，形状，表面要求有关。实际设计过程中，脱模斜度选择时，虽然没有什么特定的数据，但也得遵守以下原则：
1. 在对产品拔模时，应减胶拔模。
2. 骨位的脱模斜度，通常取值在0.25～1之间，但得保证顶部尺寸不能小于0.8mm。
3. 产品面拔模时，其高度小于40mm时，拔模角度选用1度，大于40时，拔模角选用0.5度。
4. 蚀纹产品的拔模角度应视纹面规定，型号，深度而定，一般情况下，外壁皮纹每深0.001，需加1～1.5°的拔模角，内壁则需更大拔模角度。(蚀纹实际拔模请参考蚀纹公司所提供纹板拔模度资料)。
5. 对于不重要的地方，可以加大其拔模度。
6. 在修改产品脱模斜度时，必须保证装配关系和外观的要求，有重要尺寸要求的地方，拔模后的尺寸应控制在要求的范围之内。不确定的地方，须与客户沟通确定。
7. 外表面为光面的小产品，脱模斜度≥ 1；大产品的脱模斜度≥ 3。
8. 碰穿擦穿位的斜度应尽量大。
