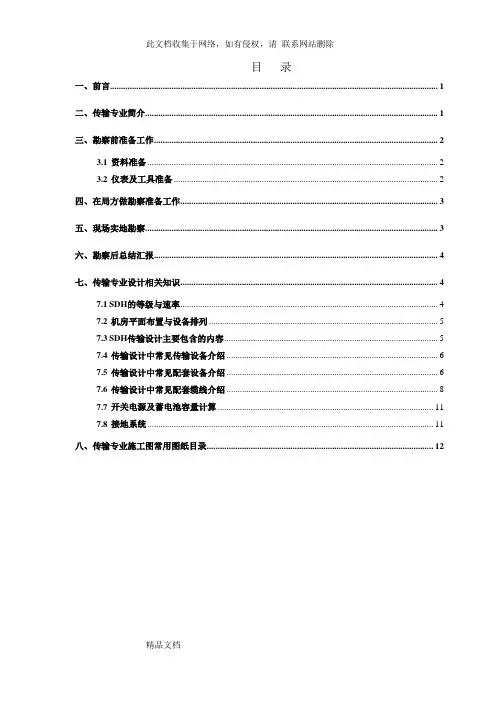

目录一、前言 (1)二、传输专业简介 (1)三、勘察前准备工作 (2)3.1资料准备 (2)3.2仪表及工具准备 (2)四、在局方做勘察准备工作 (3)五、现场实地勘察 (3)六、勘察后总结汇报 (4)七、传输专业设计相关知识 (4)7.1SDH的等级与速率 (4)7.2机房平面布置与设备排列 (5)7.3SDH传输设计主要包含的内容 (5)7.4传输设计中常见传输设备介绍 (6)7.5传输设计中常见配套设备介绍 (6)7.6传输设计中常见配套缆线介绍 (8)7.7开关电源及蓄电池容量计算 (11)7.8接地系统 (11)八、传输专业施工图常用图纸目录 (12)一、前言本文件适用于传输专业勘察工作，按照勘察前准备工作、现场勘察准备工作、现场实地勘察及勘察后总结汇报四个阶段进行描述。
目的是指导勘察人员现场勘察圆满完成。
传输专业勘察手册包含下面几方面内容：1、传输专业勘察要点及机房勘察用表。
2、配套资料：（1）传输设计基础知识：SDH预备知识、SDH原理、SDH设计基础。
（2）配套设备表。
（3）开关电源、蓄电池及电源线线径计算表。
3、烽火公司传输设备技术手册：10G设备：FonsWeaver780、FonsWeaver 780A、FonsWeaver 780B、GF9953－01C；2.5G设备：GF2488－01B（标准型）、GF2488-01D（集成型，IBAS 180）；622M/155M设备：GF622－06A（标准型）、GF155－03B/C（集成型）；155M设备：IBAS 110A、IBAS 110B；网管资料：OTNM2000网管系统、PDH、协议转换器、光纤收发器网管详细实施方案。
4、华为公司传输设备技术手册：波分：OptiX 1600G、OptiX OSN6800、OptiX Metro 6100；10G设备：OptiX 10G、OptiX OSN 9500、OptiX OSN7500、OptiX OSN3500；2.5G设备：OptiX2500+（Metro 3000）；OptiX3100；622M/155M设备：155/ 622H(Metro 1000)；155M设备：Metro 500、Metro 100；网管资料：iManager网管。
ADM16/1设备介绍一．机盘类型1. SC-系统控制盘系统控制盘通过双份的LAN总线控制盒配置所有单元盘，也控制用户面板（位于SC单元盘前面板上），提供外部操作接口，系统控制盘还提供包括数据包交换功能块（DPS），DPS功能块为网元间网管信息的通信提供了通道。
机盘告警指示灯（红灯）电源指示灯（绿灯）机架紧急告警（红灯）机架延迟告警（黄灯）机架信息告警（黄灯）机架不正常告警（黄灯）抑制告警按钮抑制指示灯（黄色）断开连接开关断开连接指示灯（黄色）人机接口2. CC-交叉连接盘交叉连接盘是WaveStar ADM16/1系统的核心。
在线路接口和支路接口之间提供交叉连接功能。
交叉连接功能由两个部分组成，高阶连接和低阶连接，两部分通过16或32个双向的VC4内部交叉连接总线实现互相连接。
高阶处理VC4等级的信号，低阶处理VC12等级的信号。
线路和线路，线路和支路，支路和支路之间都可以自由灵活地进行交叉连接。
为了增加可靠性，交叉连接盘实行1+1保护。
3. LS-线路接口盘WaveStar ADM16/1可以配置几种STM-16线路接口盘，包括1310，1550nm（长途，高性能，特高性能）等，所有光盘都支持激光器自动关闭功能（ALS），并支持标准的FC/PC接头。
4. TP-支路接口盘支路接口盘提供SDH/PDH支路接口，目前有4种支路盘：∙PI-EI/63，PDH支路盘，63个2M接口；∙SI-1/4，SDH支路盘，4个STM-1电接口盘。
可以不使用背板（paddle board）；∙SA-1/4，SDH支路盘，4个STM-1光接口盘，支持AU3和AU4映射。
使用光接口盘时，必须使用背板（paddle board），完成光电转换和电压转换。
∙SAI-1/4，SDH支路盘，4个STM-1光电合一盘，可以根据要求配置成光口和电口形式。
其功能同以上两种155M光口盘和电口盘。
5. PT-电源时钟盘电源时钟盘完成滤波功能，使电源达到ETSI的要求，为保证在PT盘发生故障后系统仍可以正常工作，采用1+1保护。
