有线通信设备安装工程知识培训在现代社会中，通信设备已经成为我们生活和工作中不可或缺的一部分。
而有线通信设备的安装工程知识，更是各行各业必不可少的技能之一。
下面我们就来了解一下有线通信设备安装工程知识培训的相关内容。
首先，安装工程师需要具备良好的电信知识和技能，包括对通信设备的基本原理和结构有充分的了解。
这些通信设备包括有线电话、网络电缆、光纤等。
只有对这些设备有深入的了解，安装工程师才能够在安装过程中做到心中有数，做到事半功倍。
其次，安装工程师需要具备安全意识和操作技能。
在安装过程中，往往需要接触到高压电、高速网络等危险因素，因此安装工程师必须掌握好安全操作技巧，保障自身和他人的安全。
此外，安装工程师还需要了解相关的法律法规和安全标准，确保安装工作符合规定，避免出现质量问题和安全事故。
综上所述，有线通信设备安装工程知识培训是一项复杂而重要的工作。
只有通过系统的培训和学习，安装工程师才能够胜任这一职业，为社会的通信建设事业作出自己的贡献。
希望各位安装工程师能够牢记相关知识和技能，做出更好的工作。
有线通信设备安装工程知识培训是一项综合性的课程，需要学员在实际操作中不断提升自己的技能和经验。
下面我们将深入探讨有线通信设备安装工程知识培训的相关内容，希望能够为广大有线通信设备安装工程师提供一些帮助和指导。
首先，有线通信设备安装工程知识培训涉及到多方面的知识和技能。
除了通信设备的基本原理和结构外，还需要学习网络拓扑结构、布线原理、接地保护等相关内容。
因此，安装工程师需要不断学习和提升自己的专业知识，在不断实践中积累经验。
其次，安装工程知识培训还包括了现场勘测、线路敷设、设备安装、调试等一系列操作流程。
在现场施工中，安装工程师需要与其他施工人员和设计师配合，保证施工的顺利进行。
因此，学员还需要学习一定的沟通和协调技巧。
在安装操作中，安装工程师需要严格遵守相关的安全操作规程，确保施工场所的安全。
同时，还需要了解相关的法律法规和安全标准，保证安装工作符合规定，避免出现质量问题和安全事故。

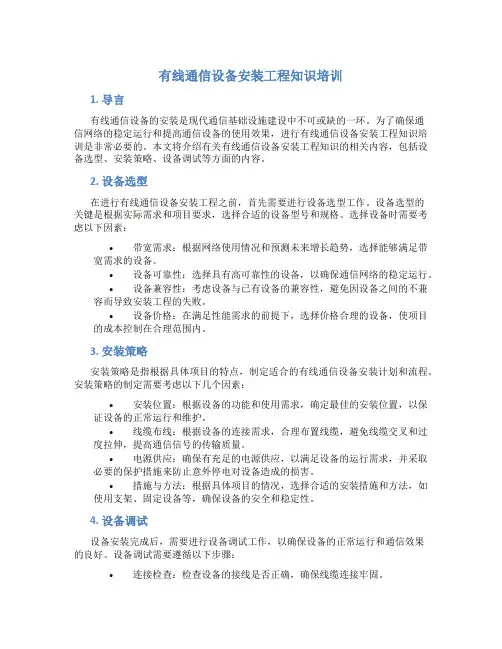

有线通信设备安装工程知识培训1. 导言有线通信设备的安装是现代通信基础设施建设中不可或缺的一环。
为了确保通信网络的稳定运行和提高通信设备的使用效果，进行有线通信设备安装工程知识培训是非常必要的。
本文将介绍有关有线通信设备安装工程知识的相关内容，包括设备选型、安装策略、设备调试等方面的内容。
2. 设备选型在进行有线通信设备安装工程之前，首先需要进行设备选型工作。
设备选型的关键是根据实际需求和项目要求，选择合适的设备型号和规格。
选择设备时需要考虑以下因素：•带宽需求：根据网络使用情况和预测未来增长趋势，选择能够满足带宽需求的设备。
•设备可靠性：选择具有高可靠性的设备，以确保通信网络的稳定运行。
•设备兼容性：考虑设备与已有设备的兼容性，避免因设备之间的不兼容而导致安装工程的失败。
•设备价格：在满足性能需求的前提下，选择价格合理的设备，使项目的成本控制在合理范围内。
3. 安装策略安装策略是指根据具体项目的特点，制定适合的有线通信设备安装计划和流程。
安装策略的制定需要考虑以下几个因素：•安装位置：根据设备的功能和使用需求，确定最佳的安装位置，以保证设备的正常运行和维护。
•线缆布线：根据设备的连接需求，合理布置线缆，避免线缆交叉和过度拉伸，提高通信信号的传输质量。
•电源供应：确保有充足的电源供应，以满足设备的运行需求，并采取必要的保护措施来防止意外停电对设备造成的损害。
•措施与方法：根据具体项目的情况，选择合适的安装措施和方法，如使用支架、固定设备等，确保设备的安全和稳定性。
4. 设备调试设备安装完成后，需要进行设备调试工作，以确保设备的正常运行和通信效果的良好。
设备调试需要遵循以下步骤：•连接检查：检查设备的接线是否正确，确保线缆连接牢固。
•功能测试：对设备的各项功能进行测试，确保设备能够正常运行，并能够满足项目要求。
•信号质量检测：使用专业的测试仪器，检测通信信号的质量，包括信号强度、信噪比等指标，以确保通信质量达到要求。
光传输技术及传输设备安装工程教材(DOC 110页)重庆信科设计有限公司新员工技术培训——SDH光传输技术及传输设备安装工程授课人：殷茜2004-7-8第一章SDH传输技术理论基础 (7)1.1SDH概述 (7)1.1.1SDH产生的技术背景——为什么会产生SDH传输体制 (7)1.1.2与PDH相比SDH有哪些优势 (12)1.1.3SDH的缺陷所在 (17)1.2SDH信号的帧结构和复用步骤 (20)1.2.1SDH信号——STM-N的帧结构 (21)1.2.2SDH的复用结构和步骤 (26)1.1.1.............. 140Mbit/s复用进STM-N信号291.1.2............... 34Mbit/s复用进STM-N信号361.1.3................ 2Mbit/s复用进STM-N信号391.2.3映射、定位和复用的概念 (44)1.1.4............................... 异步映射461.1.5........................... 比特同步映射471.1.6........................... 字节同步映射471.1.7............................ 浮动VC模式481.3SDH的开销 (52)1.3.1开销 (52)1.3.2指针 (74)1.4SDH网络结构和网络保护机理 (81)1.4.1基本的网络拓扑结构 (82)1.4.2链网和自愈环 (84)1.4.3复杂网络的拓扑结构及特点 (105)1.4.4SDH网络的整体层次结构 (109)1.5光接口类型和参数 (114)1.5.1光纤的种类 (114)1.5.2光接口类型 (116)1.5.3光接口参数 (117)1.6定时与同步 (122)1.6.1同步方式 (123)1.6.2主从同步网中从时钟的工作模式 (126)1.6.3SDH的引入对网同步的要求 (127)1.6.4SDH网的同步方式 (128)1.1.8.......................... SDH网同步原则1281.1.9.................... SDH网元时钟源的种类1301.1.10................. SDH网络常见的定时方式1311.6.5S1字节和SDH网络时钟保护倒换原理 (135)1.7传输性能与测试 (142)1.7.1误码性能 (143)1.7.2可用性参数 (148)1.7.3抖动漂移性能 (149)1.7.4SDH的测试方法 (153)1.7.5测试内容 (154)1.8网络管理简介 (156)1.8.1TMN基础 (156)1.8.2SDH管理网 (157)1.8.3SDH管理能力 (158)1.8.4OSI模型和ECC协议栈 (158)第二章SDH设备示例 (160)2.1SDH设备的逻辑组成 (160)2.1.1SDH网络的常见网元 (161)2.1.2SDH设备的逻辑功能块 (165)2.2中兴SDH设备——U NITRANS ZXSM-150/600/25001912.2.1系统框架 (192)2.2.2机架结构 (193)2.2.3系统子架结构 (194)2.2.4单板功能描述 (195)第三章光传输通信工程SDH光传输设备的安装设计199 3.1传输设备安装工程设计的内容范围及步骤 .. 1993.1.1通信工程项目设计程序 (199)3.1.2长途光传输通信系统传输设备安装工程初步设计的内容和要求 (201)3.1.3长途光传输通信系统传输设备安装工程施工图设计的内容和要求 (206)3.2传输设备安装工程设计（包括传输系统设计）2093.2.1设计应遵循的总原则 (209)3.2.2传输系统的设计 (210)3.2.3辅助系统 (219)3.2.4网络组织 (222)3.2.5通道安排与衔接 (225)3.2.6传输系统性能指标（技术指标要求，严格参照规范执行，没有其它工程考虑。
传输原理及网管培训教材讲课人：南京传输设备维护中心丁颖彪傅强第一部分基础知识第一章光纤传输原理作为电信三大支撑网之一，传输网提供给各种用户不同速率的接入通道，目前设备提供的业务接口主要有电接口和光接口。
其中电接口主要有64Kb/s、2Mb/s、155Mb/s，除64Kb/s外，一般提供75Ω射频接口。
光接口主要有155 Mb/s、622 Mb/s、2.5Gb/S和10Gb/S，接口电平在规定范围内可根据用户需要通过调整光衰耗器改变。
业务用户主要有局内用户和出租电路用户。
局内用户包括交换、数据、多媒体等；出租电路用户主要包括党政军专线、大客户及其它运营商租用电路等。
第一节概述光纤是光导纤维的简称。
光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式。
是目前传输的主要手段。
光纤通信之所以发展迅猛，主要缘于它具有以下特点：1、通信容量大、传输距离远。
2、信号串扰小、保密性能好。
3、抗电磁干扰、传输质量佳。
4、光纤尺寸小、重量轻，便于敷设和运输。
5、材料来源丰富，环境保护好。
6、无辐射，难于窃听。
7、光缆适应性强，寿命长。
光纤通信与电通信的主要差异有两点：一是传输的是光波信号；二是传送光信号的介质是利用光纤。
目前光纤通信光源使用的波长范围是在近红外区内，即波长为0.8~1.8mm之间。
我们已经知道，光波在光纤中传输时会带来一定的传输损耗。
光纤每公里（km）长度的损耗值直接关系到光纤通信系统传输距离的长短。
通过对光纤传输特性研究发现，光纤对于不同波长的光波信号呈现不同的衰减特征。
于是，很自然地就会将呈低损耗的波长用于光纤通信，并将低损耗波长点称为传输窗口。
光纤损耗特性目前光纤通信采用的通信窗口有三个（见图），它们分别是：（1）短波长窗口，波长为0.85mm。
（2）长波长窗口为，波长1.31mm和1.55mm。
其中，在0.8~0.9mm波段内，损耗约为2dB/km左右；在1.31mm波长处损耗为0.5dB/km；而在1.55mm处，损耗可降至0.2dB/km，这已接近光纤的理论损耗极限值。
传输设备安装工程培训讲义_殷茜重庆信科设计有限公司新员工技术培训——SDH光传输技术及传输设备安装工程授课人：殷茜2004-7-8第一章SDH传输技术理论基础 (7)1.1SDH概述 (7)1.1.1SDH产生的技术背景——为什么会产生SDH传输体制 (7)1.1.2与PDH相比SDH有哪些优势 (12)1.1.3SDH的缺陷所在 (17)1.2SDH信号的帧结构和复用步骤 (20)1.2.1SDH信号——STM-N的帧结构 (21)1.2.2SDH的复用结构和步骤 (26)1.1.1.............. 140Mbit/s复用进STM-N信号291.1.2............... 34Mbit/s复用进STM-N信号361.1.3................ 2Mbit/s复用进STM-N信号391.2.3映射、定位和复用的概念 (44)1.1.4............................... 异步映射461.1.5........................... 比特同步映射471.1.6........................... 字节同步映射471.1.7............................ 浮动VC模式481.3SDH的开销 (52)1.3.1开销 (52)1.3.2指针 (74)1.4SDH网络结构和网络保护机理 (81)1.4.1基本的网络拓扑结构 (82)1.4.2链网和自愈环 (84)1.4.3复杂网络的拓扑结构及特点 (105)1.4.4SDH网络的整体层次结构 (109)1.5光接口类型和参数 (114)1.5.1光纤的种类 (114)1.5.2光接口类型 (116)1.5.3光接口参数 (117)1.6定时与同步 (122)1.6.1同步方式 (123)1.6.2主从同步网中从时钟的工作模式 (126)1.6.3SDH的引入对网同步的要求 (127)1.6.4SDH网的同步方式 (128)1.1.8.......................... SDH网同步原则1281.1.9.................... SDH网元时钟源的种类1301.1.10................. SDH网络常见的定时方式1311.6.5S1字节和SDH网络时钟保护倒换原理 (135)1.7传输性能与测试 (142)1.7.1误码性能 (143)1.7.2可用性参数 (148)1.7.3抖动漂移性能 (149)1.7.4SDH的测试方法 (153)1.7.5测试内容 (154)1.8网络管理简介 (156)1.8.1TMN基础 (156)1.8.2SDH管理网 (157)1.8.3SDH管理能力 (158)1.8.4OSI模型和ECC协议栈 (158)第二章SDH设备示例 (160)2.1SDH设备的逻辑组成 (160)2.1.1SDH网络的常见网元 (161)2.1.2SDH设备的逻辑功能块 (165)2.2中兴SDH设备——U NITRANS ZXSM-150/600/25001912.2.1系统框架 (192)2.2.2机架结构 (193)2.2.3系统子架结构 (194)2.2.4单板功能描述 (195)第三章光传输通信工程SDH光传输设备的安装设计199 3.1传输设备安装工程设计的内容范围及步骤 .. 1993.1.1通信工程项目设计程序 (199)3.1.2长途光传输通信系统传输设备安装工程初步设计的内容和要求 (201)3.1.3长途光传输通信系统传输设备安装工程施工图设计的内容和要求 (206)3.2传输设备安装工程设计（包括传输系统设计）2093.2.1设计应遵循的总原则 (209)3.2.2传输系统的设计 (210)3.2.3辅助系统 (219)3.2.4网络组织 (222)3.2.5通道安排与衔接 (225)3.2.6传输系统性能指标（技术指标要求，严格参照规范执行，没有其它工程考虑。
XX信科设计XX新员工技术培训——SDH光传输技术及传输设备安装工程授课人：殷茜2004-7-8第一章SDH传输技术理论基础41.1SDH概述41.1.1SDH产生的技术背景——为什么会产生SDH传输体制41.1.2与PDH相比SDH有哪些优势61.1.3SDH的缺陷所在81.2SDH信号的帧结构和复用步骤91.2.1SDH信号——STM-N的帧结构91.2.2SDH的复用结构和步骤101.1.1140Mbit/s复用进STM-N信号121.1.234Mbit/s复用进STM-N信号151.1.32Mbit/s复用进STM-N信号161.2.3映射、定位和复用的概念181.1.4异步映射191.1.5比特同步映射191.1.6字节同步映射191.1.7浮动VC模式191.3SDH的开销221.3.1开销221.3.2指针321.4SDH网络结构和网络保护机理351.4.1基本的网络拓扑结构361.4.2链网和自愈环371.4.3复杂网络的拓扑结构及特点451.4.4SDH网络的整体层次结构471.5光接口类型和参数501.5.1光纤的种类501.5.2光接口类型501.5.3光接口参数511.6定时与同步531.6.1同步方式541.6.2主从同步网中从时钟的工作模式551.6.3SDH的引入对网同步的要求551.6.4SDH网的同步方式561.1.8SDH网同步原则561.1.9SDH网元时钟源的种类571.1.10SDH网络常见的定时方式571.6.5S1字节和SDH网络时钟保护倒换原理591.7传输性能与测试621.7.1误码性能621.7.2可用性参数641.7.3抖动漂移性能651.7.4SDH的测试方法661.7.5测试内容661.8网络管理简介671.8.1TMN基础671.8.2SDH管理网681.8.3SDH管理能力681.8.4OSI模型和ECC协议栈68第二章SDH设备示例692.1SDH设备的逻辑组成692.1.1SDH网络的常见网元702.1.2SDH设备的逻辑功能块722.2中兴SDH设备——U NITRANS ZXSM-150/600/2500862.2.1系统框架872.2.2机架结构882.2.3系统子架结构882.2.4单板功能描述89第三章光传输通信工程SDH光传输设备的安装设计913.1传输设备安装工程设计的内容X围及步骤913.1.1通信工程项目设计程序913.1.2长途光传输通信系统传输设备安装工程初步设计的内容和要求923.1.3长途光传输通信系统传输设备安装工程施工图设计的内容和要求933.2传输设备安装工程设计（包括传输系统设计）953.2.1设计应遵循的总原则953.2.2传输系统的设计953.2.3辅助系统983.2.4网络组织993.2.5通道安排与衔接1003.2.6传输系统性能指标（技术指标要求，严格参照规X执行，没有其它工程考虑。
）1003.2.7局站设备安装1003.2.8维护工具及仪表配置1023.3传输设备安装工程设计的勘察与测量1033.3.1勘察工作的内容深度与要求1033.3.2勘察前的准备工作1033.3.3现场勘察工作104第四章专业测试108第一章SDH传输技术理论基础1.1SDH概述学习目标：●了解SDH的产生背景；●了解SDH体制的优点和不足；●建立有关SDH的整体概念为以后更深入的学习打下基础。
1.1.1S DH产生的技术背景——为什么会产生SDH传输体制SDH(Synchronous Digital Hierarchy)全称叫做同步数字体系，SDH是世界公认的新一代宽带传输体制，SDH体制规X了数字信号的传输速率等级、帧结构、复用方式和光接口特性等。
那么SDH产生的技术背景是什么呢？当今，高度发达的信息社会要求通信网能提供多种多样的电信业务，经电信网传输、交换、处理的信息量将不断增大，这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展。
传输系统是通信网的重要组成部分，传输系统的好坏直接制约着通信网的发展。
当前世界各国大力发展的信息高速公路，其重点之一就是组建大容量的光纤传输网络，以SDH/WDM为主的光纤传输网络就是高速公路最基础的物理平台。
传输网应具有全世界统一的接口标准，以便全球的每一个用户都能实现随时随地便捷地通信。
由PDH传输体制组建的传输网，其复用的方式已不能满足信号大容量传输的要求，另外PDH体制的地区性规X也使网络互连增加了难度，制约了传输网向更高的速率发展。
传统的PDH传输体制的缺陷主要体现在以下几个方面：一、接口方面1）PDH只有地区性的电接口规X，没有统一的世界性标准。
现有的PDH制式共有三种不同的信号速率等级：欧洲系列、北美系列和日本系列。
它们的电接口速率等级以及信号的帧结构、复用方式均不相同，这种局面造成了国际互通的困难，不适应当前随时随地便捷通信的发展趋势。
这三个系列信号的电接口速率等级如图1.1.1-1所示。
2）PDH 没有世界性统一的光接口规X。
为了完成设备对光路上的传输性能进行监控，各厂家各自采用自行开发的线路码型。
典型的例子是mBnB码。
其中mB为信息码，nB是冗余码，冗余码的作用是实现设备对线路传输性能的监控功能。
这使同一等级上光接口的信号速率大于电接口的标准信号速率，不仅增加了光通道的传输带宽要求；而且由于各厂家的设备在进行线路编码时，在信息码后加上不同的冗余码，导致不同厂家同一速率等级的光接口码型和速率也不一样，致使不同厂家的设备无法实现横向兼容。
这样在同一传输路线两端必须采用同一厂家的设备，给组网应用、网络管理及互通带来困难。
欧洲系列北美系列图1.1.1-1 PDH的速率等级二、复用方式在PDH体制中，只有PCM设备中从64kbit/s至基群速率的复用采用了同步复用方式，而其他各群次信号都采用“准同步复接”方式。
因为各级PDH速率的信号都是异步的，需要通过正码速调整来适配和容纳各级支路信号的速率差异。
由于PDH采用异步复用方式，那么就导致当低速信号复用到高速信号时，其在高速信号帧结构中的位置规律性差。
也就是说在高速信号中不能便捷地确认低速信号的位置，而这一点正是能否从高速信号中直接分支出低速信号的关键所在。
PDH采用异步复用方式，从PDH的高速信号中就不能直接的分支/插入低速信号，例如：不能从140Mbit/s的信号中直接分支/插入2Mbit/s的信号。
这就会引起以下两个问题：1）从高速信号中分支/插入低速信号要逐级地进行。
例如从140Mbit/s的信号中分支/插入2Mbit/s 低速信号要经过如下过程。
如图1.1.2-1所示。
图1.1.2-1从140Mbit/s信号分支/插入2Mbit/s信号示意图图示说明，在将140Mbit/s信号分支出2Mbit/s信号过程中，使用了大量的“背靠背”设备。
通过三级解复用设备才从140Mbit/s的信号中分出2Mbit/s低速信号；再通过三级复用设备，将2Mbit/s的低速信号复用到140Mbit/s信号中。
一个140Mbit/s信号可复用进64个2Mbit/s信号，若在此处仅仅从140Mbit/s 信号中上下一个2Mbit/s的信号，也需要全套的三级复用和解复用设备。
这样不仅增加了设备的体积、成本和功耗，还降低了设备的可靠性。
2）由于低速信号分/插到高速信号要通过层层的复用和解复用过程，这样就会使信号在复用/解复用过程中带来损伤，使传输性能劣化。
在大容量长距离传输时，此种缺陷是不能容忍的。
三、运行维护方面PDH信号的帧结构里用于运行管理维护（OAM）的开销字节不多，这也就是为什么在设备进行光路上的线路编码时，要通过增加冗余编码来完成线路性能监控功能。
由于PDH信号管理运行维护工作的开销字节少，这对完成传输网的分层管理、性能监控、业务的实时调度、传输带宽的控制、告警的分析和故障定位是很不利的。
四、没有统一的网管接口由于PDH没有网管功能，更没有统一的网管接口，这就不利于形成统一的电信管理网。
由于以上这种种缺陷，使PDH传输体制越来越不适应传输网的发展，于是美国贝尔通信研究所首先提出由一整套分等级的标准数字传送结构组成的光同步网络（SONET）体制。
CCITT于1988年接受了SONET 概念，并重新命名为同步数字体系（SDH），使其成为不仅适用于光纤传输，也适用于微波和卫星传输的通用技术体制。
本课程主要讲述SDH体系在光纤传输网上的应用。
想一想：你也许在资料中看到过SDH信号能直接从高速信号中下低速信号，例如直接从622Mbit/s信号中下2Mbit/s信号，为什么？这种特性跟SDH所特有的同步复用方式有关，既然是同步复用方式，那么低速信号在高速信号帧中的位置是可预见的，于是从高速信号中直接下低速信号就变成了一件很容易的事了。
1.1.2与PDH相比SDH有哪些优势SDH传输体制具有PDH体制所无可比拟的优点，它是不同于PDH的全新的一代传输体制，与PDH相比在技术体制上进行了根本的变革和创新。
SDH的核心理念是要从统一的国家电信网和国际互通的高度来组建数字通信网，它是构成综合业务数字网（ISDN），特别是宽带综合业务数字网（B-ISDN）的重要组成部分。
那么怎样理解这个概念呢？因为与传统的PDH体制不同，按SDH组建的网是一个高度统一的、标准化的、智能化的网络，它采用全球统一的接口以实现设备多厂家环境的兼容，在全程全网X围实现高效的协调一致的管理和操作，实现灵活的组网与业务调度，实现网络自愈功能，提高网络资源利用率，由于维护功能的加强大大降低了设备的运行维护费用。
下面我们就SDH所具有的优势，从以下几个方面进一步说明。
一、接口方面1）电接口方面：接口的规X化与否是决定不同厂家的设备能否互连的关键。
SDH体制对网络节点接口（NNI）作了统一的规X。
规X的内容有数字信号速率等级、帧结构、复用方法、线路接口、监控管理等。
于是这就使SDH 设备容易实现多厂家互连，也就是说在同一传输线路上可以安装不同厂家的设备，体现了横向兼容性。
SDH体制有一套标准的信息结构等级，即有一套标准的速率等级。
它基本的信号结构等级是同步传输模块—STM-1，相应的速率是155Mbit/s。
高等级的数字信号系列例如：622Mbit/s（STM-4）、2.5Gbit/s （STM-16）等，可通过将基础速率等级的信息模块（例如STM-1）通过字节间插同步复接而成，复接的个数是4的倍数，例如：STM-4＝4×STM-1，STM-16＝4×STM-4 STM-64＝4×STM-16。
2）光接口方面：线路接口（光接口）采用世界性统一标准规X，SDH信号的线路编码仅对信号进行扰码，不再进行冗余码的插入。
