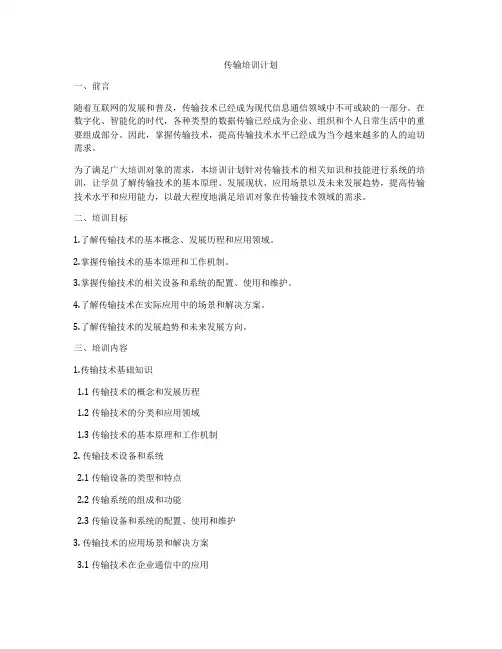

传输培训计划一、前言随着互联网的发展和普及，传输技术已经成为现代信息通信领域中不可或缺的一部分。
在数字化、智能化的时代，各种类型的数据传输已经成为企业、组织和个人日常生活中的重要组成部分。
因此，掌握传输技术，提高传输技术水平已经成为当今越来越多的人的迫切需求。
为了满足广大培训对象的需求，本培训计划针对传输技术的相关知识和技能进行系统的培训，让学员了解传输技术的基本原理、发展现状、应用场景以及未来发展趋势，提高传输技术水平和应用能力，以最大程度地满足培训对象在传输技术领域的需求。
二、培训目标1.了解传输技术的基本概念、发展历程和应用领域。
2.掌握传输技术的基本原理和工作机制。
3.掌握传输技术的相关设备和系统的配置、使用和维护。
4.了解传输技术在实际应用中的场景和解决方案。
5.了解传输技术的发展趋势和未来发展方向。
三、培训内容1.传输技术基础知识1.1 传输技术的概念和发展历程1.2 传输技术的分类和应用领域1.3 传输技术的基本原理和工作机制2. 传输技术设备和系统2.1 传输设备的类型和特点2.2 传输系统的组成和功能2.3 传输设备和系统的配置、使用和维护3. 传输技术的应用场景和解决方案3.1 传输技术在企业通信中的应用3.2 传输技术在数据中心和云计算中的应用3.3 传输技术在物联网和智能家居中的应用4. 传输技术的发展趋势和未来展望4.1 传输技术的当前发展状况和趋势4.2 传输技术在5G、物联网等新兴技术中的应用4.3 传输技术的未来发展方向和挑战四、培训形式本培训计划将采用多种形式进行培训，包括课堂授课、案例分析、实践操作、讨论交流以及模拟考试等。
其中，课堂授课将以理论知识为主，案例分析和实践操作将结合实际情况，让学员在真实的环境中应用所学知识，讨论交流将提供一个交流学习的平台，模拟考试将检验学员的学习效果。
五、培训师资本培训计划将邀请具有丰富的传输技术实践经验和教学经验的专家学者进行培训授课，为学员提供权威、实用、系统的知识。

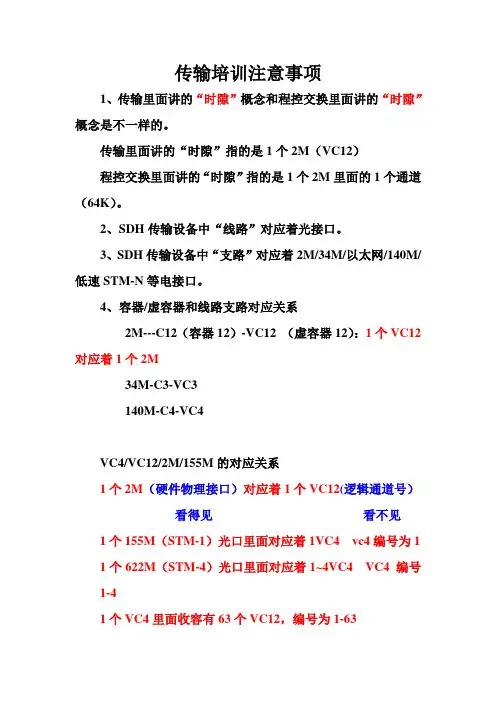

传输培训注意事项1、传输里面讲的“时隙”概念和程控交换里面讲的“时隙”概念是不一样的。
传输里面讲的“时隙”指的是1个2M（VC12）程控交换里面讲的“时隙”指的是1个2M里面的1个通道（64K）。
2、SDH传输设备中“线路”对应着光接口。
3、SDH传输设备中“支路”对应着2M/34M/以太网/140M/低速STM-N等电接口。
4、容器/虚容器和线路支路对应关系2M---C12（容器12）-VC12 （虚容器12）：1个VC12对应着1个2M34M-C3-VC3140M-C4-VC4VC4/VC12/2M/155M的对应关系1个2M（硬件物理接口）对应着1个VC12(逻辑通道号）看得见看不见1个155M（STM-1）光口里面对应着1VC4 vc4编号为1 1个622M（STM-4）光口里面对应着1~4VC4 VC4 编号1-41个VC4里面收容有63个VC12，编号为1-631个VC4里面收容有3个VC3，VC3 编号1~3中国SDH复用结构也简称为3-7-3结构美洲SDH复用结构也简称为4-7-3结构5、SDH配置注意事项1、线路板的划分：人为定义东西光口单光口板：左西右东，左边是西光口，右边是东光口。
双光口板：上西下东,左西右东。
上面光口为西光口，下面光口为东光口。
2、主环方向：一般选择逆时针为主环。
便于我们做光纤连接，形成有效的保护环。
光纤连接：本站点东光口接下一站西光口。
逆时钟方向连接。
3、光口（155M）和2M业务的配置原则链形/点对点：（双向业务）光信号/电信号收发同在一个光口完成。
环形：单向通道保护环（单向业务）线路板双发，(光信号）支路板选收。
（电信号）业务收发在不同光口完成。
发在东光口，收在西光口。
4、穿通概念：如果业务（2m/34M)不在该站站点上下，就有可能在该站点穿通，如环/链组网中的ADM，穿通是针对于ADM网元所讲。
穿通是针对于某个VC4中的VC12/VC3而言的。
5、创建单板：SCC板为数据存储和主控板，不需要做配置。
以下培训的目的是能够对传输设备及相关的辅助设备进行硬件操作。
1：认清不同厂家传输设备的槽位分布、常见单板的名称及作用为保证传输设备正常工作，电压值要求在－39V～－63V范围内。
华为设备（SBS系列）槽位图如下SBS 2500：从机柜正面看SBS 155H：从设备背面看中兴设备（ZXSM系列）：ZXSM 2500：从机柜正面看ZXSM 155H：从设备正面看华为SBS 2500：L16：STM-16光信号接口板。
实现STM-16信号的光电互换。
主要告警为R-LOS光信号丢失。
ASP：管理信号处理板。
完成STM-16信号段开销和高阶通道开销的提取和插入，实现STM-16的AU指针调整，提供与L16的数据接口。
X16：高阶交叉板。
提供高阶交叉功能；执行复用段保护倒换动作。
TXC：低阶交叉板。
提供低阶交叉功能。
GTC：通用交叉板。
提供交叉功能；执行复用段保护倒换动作；执行支路板保护倒换动作。
STG：时钟板。
完成SDH网的同步；定时基准源自动倒换；时钟板主备倒换。
SCC：系统控制通信板。
与本网元的各单板通信，完成单板配置、性能、告警采集，倒换控制；通过DCC与各网元通信，实现整个网络管理。
OHP：开销板。
提供公务电话。
SL1：STM-1光接口板。
完成光电互换；段开销的提取和插入；支路净负荷处理；指针处理及复用段保护倒换。
PL3：3路45M支路板。
PD1：63路2 M支路板。
BA2：光放大板。
提高光发射功率，增加光传输距离。
华为SBS 155H：SCB：交叉、时钟、控制板。
功能同2500的X16、TXC、STG、SCC板。
OI2D：2路STM-1光接口板。
功能同2500设备的SL1板。
PT3D：1路45M支路板。
PD2S：16路2 M支路板。
中兴ZXSM 2500OI16：2.5G光信号接口板。
实现STM-16信号的光电互换。
主要告警为R-LOS光信号丢失。
LP16：2.5G线路处理板。
8路AU-4高阶通道开销处理；段开销提取和插入；APS保护倒换。
CS：交叉板。
执行复用段保护倒换动作。
NCP：网元控制处理板。
网元管理和ECC协议处理。
OHP：开销处理板。
段开销处理以及提供公务电话。
PWCK：电源/时钟板。
提供电源和时钟基准。
OL1/OL4：STM-1/STM-4光接口板。
功能同OI16、LP16，只不过它们处理的是STM-1/STM-4信号。
EP1：63路2 M支路板。
EP3：3路45M支路板。
中兴ZXSM 155H：OIB1D：双路STM-1光接口板。
实现VC-4/VC-3到STM-1之间的开销处理和净负荷传递，完成AU-4/AU-3指针处理。
PWA：电源板。
提供-48V电源。
CSB：交叉板。
实现VC-4、VC-3、VC-12的交叉连接功能。
SCB：系统时钟板。
从输入的有效定时源中选择网员的定时参考基准，为整个系统提供定时。
NCP：同2500设备的NCP板。
ET3D：1路45M支路板。
2：单板复位操作进行复位操作使用非金属类的绝缘体，如：牙签、圆珠笔芯尾部，捅单板上的“RST”。
华为设备的SCC（主控板）、OHP（开销），复位后单板指示灯状态发生变化，如红灯长亮、绿灯快闪，最后绿灯慢闪即复位成功。
中兴设备单板复位后红绿灯同时快闪，然后绿灯慢闪复位成功。
3：拔插单板拔插单板时使用防静电手腕，忌带纤拔板，注意激光伤眼（尤其是光放，如BA2、EDFA）注意事项：插入单板时切勿用力过大，以免弄歪母板上的插针；顺着槽位插入单板，避免单板电路面相互接触，引起短路；感觉插入时有故障，应调整后再尝试；手拿单板时，勿触摸单板电路，元器件。
4．ODF（光纤配线架）ODF：连接光缆与SDH设备光口跳纤的设备。
法兰盘（适配器）：使尾纤连接器插头和光纤跳线连接器插头实现光学连接的器件。
单元体：放置法兰盘的盒子。
按照规划，最上的单元体编号为1#，往下编号递增。
一个单元体中有4或6排法兰盘，编号由上到下为A、B、C、D、E、F（6排法兰盘为例）。
一排有12个法兰盘，编号从左到右由1递增到12。
法兰盘连接的跳纤上标签表示传输方向。
如，标签为“收福清”表示接收从福清方向发过来的光；“发福清”则表示发送给福清方向的光。
要求：知道已在使用的芯（法兰盘）上的业务，如标签为“收福清”的芯表示接收从福清方向发过来的光。
懂得拆卸未使用的法兰盘，作为环回光口使用。
5．DDF（数字配线架）DDF：连接SDH电支路（2M、45M）与业务接收端口（如交换机、视频）的设备。
单元体1单元体2单元体3单元体4单元体5从左至右：数字配线架1 数字配线架2数字配线架3单元体：单元体示意图：系统1 系统2 系统3 系统10系统11 系统12 系统20每一单元体每一系统，SDH设备收发统一于下排，业务收发统一于上排。
业务发业务收以话音业务为例：“业务发”指交换机发给SDH设备的2M信号；“业务收”指SDH设备发给交换机的2M信号；“SDH收”指交换机发给SDH设备的2M信号；“SDH发”指SDH设备发给交换机的2M信号SDH收 SDH发机架的第一单元体预留作视频（45M线）用，其他用作2M业务。
系统标识：由机架号、单元体号和序号三部分组成，例：2-4-15表示2号机架上的第15系统表示2号机架上的第四单元体表示2号机架全省统一安排DDF业务接入位置，1#单元体接视频业务，其余单元体接2M业务。
注意个别地区业务位置安排与其它地方不同，如宁德的2M业务从1#单元体的第二排开始接入，而漳州的视频业务在3#单元体。
要求：知道DDF架上已经接入的业务的具体位置，如1#单元体为视频，2#单元体的第二对系统为中行业务。
6：环回操作环回操作包括：光口环回，如华为设备的线路板L16口、中兴设备的线路OI16 光口电口环回，如2M口光口环回可以在ODF架或设备单板上执行。
在单板上使用跳纤环回光口（使用衰减器），如果没有衰减器，跳纤的切口要与光口错开，以免光功率过载损坏光板。
在ODF侧环回时，使用单元体里一个空闲的法兰盘将单板的两根跳纤连接，同样注意切口错开防止光功率过载。
电口环回在DDF架侧执行。
分为SDH侧环回和业务侧环回。
SDH侧环回：将一个系统的下面两个同轴连接器，即SDH的收发两端口，用U型头连接（通常我们所说的打横）。
业务正常传输时U型头打竖。
业务侧环回：将一个系统的上面两个同轴连接器，即业务的收发两端口，用U型头连接（通常我们所说的打横）。
业务正常传输时U型头打竖。
7：识别正常告警，告警声切除传输设备在运行时，由于45M视频业务是单向的，单板会产生次要告警，但不影响业务。
这些告警在附件中均有列出。
发生告警时，告警声可以通过以下方法切除：华为设备：1.将SCC板上“ALC”键打在下方2.将机柜顶上的“MUTE”键置于“OFF”，设备运行时应置于“ON”。
不推荐使用此法中兴设备：使用子架左中侧的“ALC”键置于BELL OFF注意：“ALC”的作用是确认当前告警。
告警声切除后“ALC”应回复原来位置（华为拨在上方、中兴置于NORMAL），否则新告警产生后将不产生告警声，也就无法及时发现故障。
8：机柜、单板运行指示灯没有网管的站点，设备的运行情况也可通过机柜及单板指示灯判别。
具体内容见单板指示灯说明华为设备：机柜顶上有3个运行灯，绿色表示正常；红色表示有紧急告警发生；橙色表示有主要或次要告警。
同样单板上指示灯的颜色与意义同此。
L16单板红灯闪烁基本是光接收不正常，检查跳纤及光缆。
中兴设备：机柜顶上有3个运行灯，绿色表示正常；红色表示有紧急告警发生；橙色表示有主要或次要告警。
OI16红灯长亮也是由于光接收不正常，检查跳纤及光缆。
复用段保护倒换发生时，告警表现在上排左边的LP16上。
9：风扇维护及清理保证传输设备正常运行，风扇的作用极其重要，因此风扇是日常维护中的一个重要内容。
平时，观察风扇运行灯，绿色正常。
防尘网需定期清洗，清洗步骤如下：1.关闭风扇电源2.抽出防尘网，用水冲干净，干抹布擦，然后放于通风处吹干3.防尘网推入过程不要触及小风扇4.打开风扇电源（切记）10：公务电话的使用及检查公务话机可以作为紧急情况时联络用，因此不要用它聊天。
话机拨号方式打在“T”。
使用公务电话时，按“TALK”，拨号，通话。
使用完毕后，应确保再次按一下“TALK”键，使话机右上方指示灯熄灭，以防公务一直处于摘机状态，导致以后的公务打不进来。
公务电话定期拨打其他站点，看其是否正常。
以上是维护设备必须会的操作，要进一步了解，就要深入学习信号流程，告警产生原理。
