信息工程学院基于Matlab的三相异步电动机起动、调速和制动特性仿真摘要：异步电动机目前在日常生活中已得到广泛应用，其主要特点为结构简单、运行可靠、效率较高和成本较低。
为使其应用更加广泛且性能更加完善，有必要对其最基本的起动、制动和调速性能进行深入研究。
而随着电机研究的不断深入，仿真就成为对其进行研究的一个重要手段，其中Matlab软件以其方便、高效、直观的特点，广泛应用于异步电动机的仿真研究，方便快捷且节约资源，为解决一些复杂问题带来了极大的方便。
本文通过Matlab软件进行仿真，研究异步电动机起动、调速和制动的各种方法，以找到提高其性能的途径，并通过与理论相对比，验证了本文模型的有效性和正确性。
关键词：Matlab；仿真；异步电动机Simulation for Start-up ,Speed Control and Braking Character of Three-phase Asynchronous Motor Based onMatlabAbstract:Asynchronous motor has been widely used in our daily life at present, the main characteristics of simple structure, reliable operation, high efficiency and low cost. In order to make its application more widely and performance will be improved, it is necessary for the most basic starting, braking and speed regulating performance for further research. And with the research of motor, the simulation has become an important means to study, the Matlab software, with its convenient, efficient and intuitive features, are widely used in the simulation research of asynchronous motor is convenient and save resources, to solve some complex problems has brought great convenience.Based on the Matlab software simulation, the asynchronous motor starting, speed and braking methods, in order to find ways to improve its performance, and compared with the theory, proves the correctness and the effectiveness of the model. Key words:Matlab; simulation; asynchronous motor1 设计目的和意义1.1 概述在科学技术发展迅速的当今社会，电机已经成为生活中必不可少的一部分，为人们的生产生活提供了极大的方便。
三相异步电动机的⼯作特性及测取⽅法三相异步电动机的⼯作特性及测取⽅法*转速特性*定⼦电流特性*功率因数特性*电磁转矩特性*效率特性异步电动机的⼯作特性在额定电压和额定频率运⾏的情况下，* 电动机的转速n、* 定⼦电流I1、* 功率因数cosΦ1、* 电磁转矩Tem、* 效率η等与输出功率P2 的关系即U1 = UN，f = fn 时的⼀.⼯作特性的分析(⼀) 转速特性输出功率变化时转速变化的曲线n = f (P2)转差率s、转⼦铜耗Pcu2 和电磁功率Pem 的关系式负载增⼤时，必使转速略有下降，转⼦电势E2s 增⼤，所以转⼦电流I2增⼤，以产⽣更⼤⼀点的电磁转矩和负载转矩平衡因此随着输出功率P2的增⼤，转差率s 也增⼤，则转速稍有下降，所以异步电动机的转速特性为⼀条稍向下倾斜的曲线(⼆)定⼦电流特性定⼦电流的变化曲线I1= f (P2)定⼦电流⼏乎随P2按正⽐例增加(三)功率因数特性定⼦功率因数的变化曲线cosΦ1 = f(P2)(1)空载时定⼦电流I1主要⽤于⽆功励磁，所以功率因数很低，约为0.1~ 0.2(2)负载增加时转⼦电流的有功分量增加，使功率因数提⾼，(3)接近额定负载时功率因数达到最⼤(4)负载超过额定值时s 值就会变得较⼤，使转⼦电流中得⽆功分量增加，因⽽使电动机定⼦功率因数⼜重新下降了(四)电磁转矩特性电磁转矩特性Tem = f (P2) 接近于⼀条斜率为1/Ω的直线(五)效率特性异步电动机的效率为当可变损耗等于不变损耗时，异步电动机的效率达到最⼤值中⼩型异步电机的最⼤效率出现在⼤约为3/4的额定负载时异步电动机的⼯作特性可⽤直接负载法求取，也可利⽤等效电路进⾏计算*空载试验*励磁参数与铁耗及机械损耗的确定通过空载试验可以测定异步电动机的励磁参数，异步电动机的励磁参数决定于电机主磁路的饱和程度，所以是⼀种⾮线性参数；通过短路试验可以测定异步电动机的短路参数异步电动机的短路参数基本上与电机的饱和程度⽆关，是⼀种线性参数⼀.空载试验与励磁参数的确定(⼀) 空载试验1.异步电动机空载运⾏指在额定电压和额定频率下，轴上不带任何负载的运⾏状态2.空载试验电路图5.7.1异步电动机空载试验电路3.空载试验的过程定⼦绕组上施加频率为额定值的对称三相电压，从(1.10 ~ 1.30) 倍额定电压值开始调节电源电压，逐渐降低到可能使转速发⽣明显变化的最低电压值为⽌每次记录端电压、空载电流、空载功率和转速，根据记录数据，绘制电动机的空载特性曲线图5.7.2空载特性曲线(⼆) 励磁参数与铁耗及机械损耗的确定从空载特性可确定计算⼯作特性所需等值电路中的励磁参数、铁耗和机械损耗1.机械损耗和铁耗的分离空载试验时输⼊电动机的损耗有：定⼦铜耗、铁耗和机械损耗其中定⼦铜耗和铁耗与电压⼤⼩有关，⽽机械损耗仅与转速有关上式改写为由于可认为铁耗与磁密平⽅成正⽐，因⽽铁耗与端电压平⽅成正⽐，绘制曲线p Fe + p mec = f (U1)2图5.7.3 机械损耗与铁耗的分离作曲线延长线相交于直轴于0ˊ点，过0ˊ作⼀⽔平虚线将曲线的纵坐标分为两部分，由于空载状态下电动机的转速n 接近n0 ，可以认为机械损耗是恒值所以虚线下部纵坐标表⽰与电压⼤⼩⽆关的机械损耗，虚线上部纵坐标表⽰对应于某个电压U1 的铁耗2.励磁参数的确定(1)空载试验时的等效电路图5.7.4 空载试验等效电路(2)励磁参数计算公式⼆. 短路试验与短路参数的确定(⼀) 短路试验对异步电动机⽽⾔，短路是指T 形等效电路中的附加电阻(1-s)r2'/s = 0 的状态，即电动机在外施电压下处于静⽌的状态1.短路试验电路图5.7.5 异步电动机短路试验电路2.短路试验的过程短路试验在电动机堵转降低电源电压情况下进⾏，⼀般从U1 = 0.4 UN 开始，然后逐步降低电压，测量5~7个点，每次记录端电压、定⼦短路电流和短路功率，并测量定⼦绕组的电阻。
三相异步电动机的起动与调速实验原理三相异步电动机是工业和家庭使用中最普遍的电动机。
其结构简单、性能稳定、故障率低、使用寿命长、维护成本低等优点，使得其被广泛应用于各种机械设备、压缩机、水泵、风扇等领域。
起动和调速是三相异步电动机运行的两个重要参数。
起动是指当电动机停止工作后重新启动的过程，调速是指根据工况需要改变电动机转速的过程。
本实验旨在探究三相异步电动机的起动和调速原理，并提供相关实验过程和数据分析。
一、起动实验原理三相异步电动机旋转时，电机产生的磁通量与旋转的同步速度不同。
当电动机停止后，转子上的磁通量与定子绕组中的磁通量存在差异。
这种差异会产生感应电动势，从而产生电流，这个过程被称为转子电动势或者诱导电动势。
在起动过程中，需要通过外部直流电源加上励磁电流，与转子电动势产生作用，使转子开始旋转。
起动时，电源的直流电压加到电动机定子绕组上，电动机的转子开始旋转，开始产生诱导电动势。
当转子旋转速度接近同步速度时，电动机称为同步运行。
在起动期间，由于初始转矩低，转子转速较慢，同步速度不易达到。
这时候，为了防止电动机过载，需要启动电动机保护器，保护器中的热继电器会自动切断电源，从而保护电动机。
二、实验过程1. 实验设备准备：三相异步电动机、电源电缆、电池、保护器、电流表、万用表、转速表、电阻箱等。
2. 接线并设定电流值：将电动机与电源电缆接入，接线过程中需要注意接线正确。
设定适当的电流值，并开始记录数据。
3. 启动电动机：通过保护器开关启动电动机，等待电动机开始旋转。
4. 记录数据：记录电动机转速、电流和电压值，同时获得电动机启动时间和转矩。
5. 重复实验：重复上述步骤，多次进行实验并记录数据，以便进行平均数计算和结果验证。
三、数据分析在起动实验中，需要记录的数据包括电动机启动时间、电流、电压和转速值。
在多次实验后，根据数据计算出平均值，并进行结果分析。
启动时间：启动时间是电动机开始运转到转子开始旋转的时间间隔。

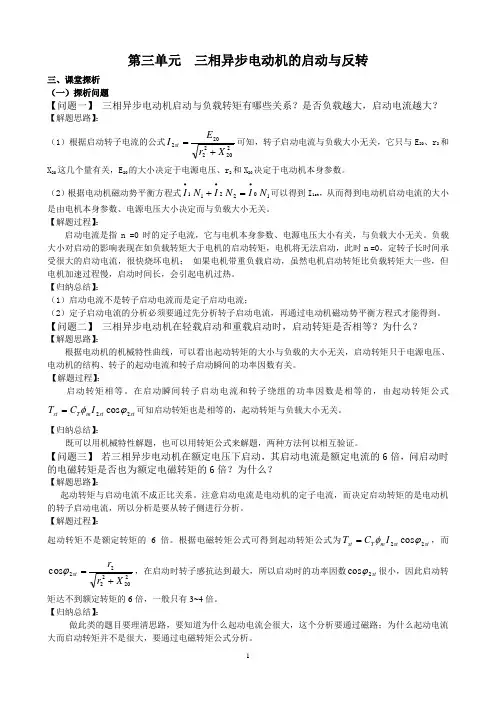

第三单元 三相异步电动机的启动与反转三、课堂探析 （一）探析问题【问题一】 三相异步电动机启动与负载转矩有哪些关系？是否负载越大，启动电流越大？【解题思路】：（1）根据启动转子电流的公式22022202Xr E I st +=可知，转子启动电流与负载大小无关，它只与E 20、r 2和X 20这几个量有关，E 20的大小决定于电源电压、r 2和X 20决定于电动机本身参数。
（2）根据电动机磁动势平衡方程式102211N I N I N I ∙∙∙=+可以得到I 1st ，从而得到电动机启动电流的大小是由电机本身参数、电源电压大小决定而与负载大小无关。
【解题过程】：启动电流是指n =0时的定子电流，它与电机本身参数、电源电压大小有关，与负载大小无关。
负载大小对启动的影响表现在如负载转矩大于电机的启动转矩，电机将无法启动，此时n =0，定转子长时间承受很大的启动电流，很快烧坏电机； 如果电机带重负载启动，虽然电机启动转矩比负载转矩大一些，但电机加速过程慢，启动时间长，会引起电机过热。
【归纳总结】：（1）启动电流不是转子启动电流而是定子启动电流；（2）定子启动电流的分析必须要通过先分析转子启动电流，再通过电动机磁动势平衡方程式才能得到。
【问题二】 三相异步电动机在轻载启动和重载启动时，启动转矩是否相等？为什么？【解题思路】：根据电动机的机械特性曲线，可以看出起动转矩的大小与负载的大小无关，启动转矩只于电源电压、电动机的结构、转子的起动电流和转子启动瞬间的功率因数有关。
【解题过程】：启动转矩相等。
在启动瞬间转子启动电流和转子绕组的功率因数是相等的，由起动转矩公式st st m T st I C T 22cos ϕφ=可知启动转矩也是相等的，起动转矩与负载大小无关。
【归纳总结】：既可以用机械特性解题，也可以用转矩公式来解题，两种方法何以相互验证。
【问题三】 若三相异步电动机在额定电压下启动，其启动电流是额定电流的6倍，问启动时的电磁转矩是否也为额定电磁转矩的6倍？为什么？【解题思路】：起动转矩与启动电流不成正比关系。
