三相异步电动机常见的制动方法(精)

摘要近几十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工农业生产及人们的日常生活中都有极其广泛的的应用。

特别是在乡镇企业及家用电器中，更需要有大量的中、小功率电动机。

由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也越来越重要。

电机是现代工农业生产和交通运输的重要设备，与电机配套的控制设备的性能已经成为用户关注的焦点。

电机的控制包括电机的起动、调速和制动。

异步电动机由于具有结构简单、体积小、价格低廉、运行可靠、维修方便、运行效率较高、工作特性较好等优点，因而在电力拖动平台上得到了广泛应用。

据统计，其耗电量约占全国发电量的40%左右。

当电机并入电网时，电机转速从静止加速到额定转速的过程称为电机的起动过程。

异步电动机的起动性能最重要的是起动电流和起动转矩。

因此在电机的起动过程中，如何降低起动电流，增大起动转矩，一直是机电行业的专家们探讨的重要课题。

电动机机应用广泛，种类繁多、性能各异，分类方法也很多。

本文是对三相异步电动机做出深入的剖析与设计。

三相异步电动机是一种具有高效率、低磨损、低噪声的电机机种.本设计在介绍三相异步电动机中，关于相数、极数、槽数及绕组连接方式的选择方法和应遵从的规律详细的加以说明和介绍。

文中主要介绍了几种常用的制动方式的特点，对不同制动方式进行了技术比较，分析了他们各自的实用场所，为实际应用提供了科学的理论依据。

关键词：三相异步电动机结构制动方式前言电动机是把电能转换成机械能的设备。

近几十年随着科技的发展电动机在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，被广泛地应用着。

随着工业自动化程度不断提高，需要采用各种各样的控制电机作为自动化系统的元件，人造卫星的自动控制系统中，电机也是不可缺少的。

此外在国防、文教、医疗及日常生活中(现代化的家电工业中)电动机也愈来愈广泛地应用起来与单相电动机相比，三相异步电动机运行性能好，并可节省各种材料。

任务3.三相异步电动机的制动及实现
（1）电源反接制动
三相异步电动机的电源反接制动是将三相电 源中的任意两相对调，使电动机的旋转磁场反 向，产生一个与原转动方向相反的制动转矩， 迅速降低电动机的转速，当电动机转速接近零 时，立即切断电源。
这种制动方法制动转矩大，效果好，但冲击 剧烈，电流较大，易损坏电动机及传动零件。
（4）绕线型异步电动机转子串 电阻起动
绕线型异步电动机的起动，只要在转子回 路串入适当的电阻，就既可限制起动电流， 又可增大起动转矩，但在起动过程中，需 逐级将电阻切除。现在多用在转子回路接 频敏变阻器起动。
任务1：三相异步电动机的起动及实现
任务1：三相异步电动机的起动及实现
3.三相异步电动机启动控制电 路
任务1：三相异步电动机的起动及实现
自锁(自保): 依靠接触器自身辅助常开 触头
而使线圈保持通电的控制方 式 自锁触头: 起自锁作用的辅助常开触 头 工作原理： 按下按钮（SB1），线圈（KM）通 电，电机起动；同时，辅助触头 （KM）闭合，即使按钮松开，线圈 保持通电状态，电机 连续运行。
图为单向连续运行控制电路
K1为起动电流倍数：Ist为电动机的起动电流(A)；In为电 动机的额定电流(A)；Sn为电源变压器总容量；Pn为电 动机的额定功率。
Hale Waihona Puke 任务1：三相异步电动机的起动及实现
（2）.星-三角降压起动 正常运行时，接成△形的鼠笼电动机，在起动时接成 星形，起动完毕后再接成△，称星-三角起动。
任务1：三相异步电动机的起动及实现
任务3.三相异步电动机的制动及实现
3.反接制动控制电路
任务3.三相异步电动机的制动及实现
4.能耗制动控制电路

第237页-2/共4 98页
7.2.1转子回路串电阻起动
➢起动电阻 的计算
Z2s
sN E2N 3I2N
r2
jx2
r2
sN E2N 3I2N
R3 R2 3r2 3
R3 r2
3
SA SD
3
SA T1sN / TN
3
TN T1sN
m Rm m TN
r2
T1sN
第247页-2/共5 98页
k k
zk
其中短路 阻抗为
zk
UN 3I s
UN 3K1I N
若定子回 路串电 阻起动 ，也属 于降压 起动， 也可以 降低起 动电流 。但由 于外串 的电阻 上有较 大的有 功功率 损耗， 特别对 中型、 大型异 步电动 机更不 经济。
第137页-1/共4 98页
第147页-1/共5 98页
7.1.5 延边三角形起动
U
2
U
2 x
U121
2U xU11
co s1 2 0
U
2 x
U121
U
xU11
Ux
U11
U12
U11
I11 3
z12
U11
U11 3 z11
z12
z11 z12 U X 0.71U
第157页-1/共6 98页
三相鼠笼式异步电动机降压起动方法的比较
7.2.2 转子串频敏变阻器起动
2 结构 变阻器是一种无触点电磁元件，相当 于一个 等值阻 抗。在 电动机 过程中 ，由于 等值阻 抗便随 转子电 流频率 减小而 自动下 降（自 动变阻 ），从 而只须 一级变 阻器， 就可以 把电动 机平稳 地起动 起来。 变阻器 实质上 是一个 铁芯损 耗特大 的三相 电抗器 。它由 数片E 型钢板叠 合成的 铁芯及 线圈 两个主 要部份 组成。 钢板间 来以垫 圈，保 持片间 距离， 以利散 热。

软启动器的工作原理简单，它通过软硬件方法，实时检测定子电流、 电压、功率因数或电动机的转矩值，经过计算得到一个准确的晶闸管 的移相角，使加在电动机上的电压或启动电流按某一规律变化（如斜 坡电压软启动、恒流软启动等），优化异步电动机的启动性能。软启
动器也可用PWM方式实现。
21
4.2 三相异步电动机的制动
复杂度 最简单
一般 简单 较复杂
适用性 电机小于7.5kW
任意容量，轻载 正常 ，频繁启动 大容量，大负载
15
Y
自耦变压器
3 1 k

改善结构
通过改变鼠笼式异步电动机的结构，既减小启动电流，又能获得较大 的启动转矩，即通过改变结构来改善电动机的启动性能。
1、增大转子电阻 这种电动机又称为高转差率鼠笼型异步电动机，其转子导条不用普通 的铝条，而是采用电阻率较高的铝合金（ZL-14），通过适当加大转 子导条的电阻来改善启动性能。
如同直流电动机一样，异步电动机制动的目的有两个： • 使传动系统迅速减速或停车； • 限制位能性负载的下放速度。
如果三相异步电动机的电磁转矩Te和转速n的方向相反，电动机便 处于制动状态。在制动状态下，电动机的电磁转矩起反抗旋转的作 用，为制动性转矩。
异步电动机的制动方法有：回馈制动、反接制动和能耗制动 。
n0 n s n0
n n0 (1 s)
1、直流电动机使用静差率，利用理想空载转速和转速（转速降）来
描述，它们都是转子的转速，是机械运动；
2、异步电动机使用转差率，利用旋转磁场的转速和转子的转速来描述， 同步转速非机械转速，也不是理想空载转速；
3、转差率与空载转速无关，更不能等同于转速降。
U L 3U P UL UP

电动机正反转控制操作顺序的不同，有“正—停—反”控制电路与“正—反—停”控制电路。
由于是利用接触器（继电器）的常闭触点串接在对方线圈回
路中而形成的相互制约的控制称为电气互锁。这种连接保证
电气
了电路工作安全和可靠，因此在电气控制线路中，凡具有相
互锁
反动作的均需电气互锁。
电动机正反转控制线路，实质上是两个方向相反的单向运行电路的组合，并且在这两个方向相反的单向运行电路中加设必要的联锁。 再按停止按钮SB3，电动机停转。 将在同一时间里两个接触器只允许一个工作的控制作用称为互锁（联锁）。 这种连接保证了电路工作安全和可靠，因此在电气控制线路中，凡具有相反动作的均需电气互锁。 电（动1）机“正正—反停转—控反制”操控作制顺电序路的不同，有“正—停—反”控制电路与“正—反—停”控制电路。 电（动2）机正正—反反转—控停制”控操制作电顺路序的不同，有“正—停—反”控制电路与“正—反—停”控制电路。 控制电路中，我们将这种利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的控制称为机械互锁。 这将种在连 同接一保时证间了里电两路个工接作触安器全只和允可许靠一，个因工此作在的电控气制控作制用线称路为中互，锁凡（具联有锁相）反。动作的均需电气互锁。 电按动下机 正正向反起转动控按制钮线SB路1，接实触质器上K是M两1线个圈方得向电相吸反合的，单其向常运开行主电触路点的闭组合将，电并动且机在定这两子个绕方组向接相通反电的源单，向相运序行为U电、路V中、加W设，必电要动的机联正锁向。起动运 在行生。产实际中，往往要求控制线路能对电动机进行正、反转的控制。 电这动种机 连正接反保转证控了制电线路路工，作实安质全上和是可两靠个，方因向此相在反电的气单控向制运线行路电中路，的凡组具合有，相并反且动在作这的两均个需方电向气相互反锁的 。单向运行电路中加设必要的联锁。 在电生动产 机实正际反中转，控往制往操要作求顺控序制的线不路同能，对有电“正动—机停进—行反正”控、制反电转路的与控“正制—。反—停”控制电路。 按再停按止 停按止钮按钮SBS3B，3K，M电1动失机电停释转放。，电动机停转。 （1）“正—停—反”控制电路 按停止按钮SB3，KM1失电释放，电动机停转。 由于是利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的控制称为电气互锁。 将在同一时间里两个接触器只允许一个工作的控制作用称为互锁（联锁）。

发 电制 动 几 种
转 速 ｎ， 时 电 动 机 处 于 电动 运 行 状 态 ， 由于 莺 力作 用 ， 重 ． 这 但 在 物 的下 放 过 程 中 ． 使 电 动机 的 转 速 ｎ大 于 同 步 转 速 １． 时 会 １这 １
电动 机 处 于发 电运 行 状 态 ． 子 相 对 于 旋 转 磁 场 切 割 磁 感 线 的 转
Ｆ
转 由于 这种 制 动 方 法 是 在 定 子绕 组 中通 入 直 流 电 以消 耗 转 子 惯 性 运 转 的动 能 来 进 行 制 动 的 ． 以称 为 能 耗 制 动 。 能 耗 制 动 所
时 ． 生 的 制 动 力矩 的大 小 与 通 人 定 子 绕 组 中的 直 流 电 流 的 大 产
当起 重 机 在 高处 开 始 下 放 重 物 时 ． 电动 机 转 速 ｎ小 于 同步
使 电 动 机 在 切 断 电源 停 转 的 过 程 中 ． 生 一 个 和 电动 机 实 产 际旋 转 方 向相 反 的 电磁 力 矩 ． 使 电 动机 迅 速 停 转 的方 法 叫 做 迫 电 气制 动 。电 气制 动 常 用 的 方 法 有 反 接 制 动 、 耗 制 动 和 再 生 能
力 ， 是 失 败 的 。 外 ， 果 在 教学 中运 用 一 般 的 传统 教 学 方 式 则 另 如
就 可 以 取 得 较 好 的教 学 效 果 ． 学 生 学 到 知 识 ． 没 有 必 要 制 让 就 作 多 媒 体 课 件 了 ， 样 会 花 费大 量 的 时 间 和 精 力 。 因 此 ． 师 那 教 不 要 一 味 赶 时 髦 ． 课 堂 上 滥 用 多 媒 体 课 件 ． 且 在 制 定 课 件 在 而 时 ． 师应 该选 取 那 些 重 点 和 难 点 的 内容 进 行 编 排 如数 学 概 教 念 、 义 等 知 识 比较 抽 象 。 用 计 算 机 的 动 画 来 演 示 ， 仅 能 定 若 不 把 高 度 抽 象 的 知 识 直 观 显 示 出来 ．而 且 能 给 学 生 以 新 颖 的刺

三相异步交流电动机制动的常用方法
三相异步交流电动机的制动是指将电动机的转速减缓或停止，常用的方法有以下几种：
1. 直接制动法：即将电动机的电源直接切断，电动机的转子惯性使其继续转动，由于没有电源给它提供能量，电动机会逐渐减速直至停止。

2. 反接制动法：将电动机的两条相线交换接线，使电动机变成发电机，将其与外部电阻负载相连，电动机继续转动，通过外部电阻的消耗，将电动机的能量转化为热能散失，从而达到制动的目的。

3. 动态制动法：在电动机运行时，通过改变电动机的电源参数，如改变电源电压、频率等，使电动机的电磁能转化为机械能，使其减速或停止运转。

4. 电磁制动法：在电动机转速较高时，通过向电动机的绕组通电，产生电磁力，使电动机的转子减速或停止，这种方法适用于制动力较大的场合，如起重机、卷扬机等。

5. 转矩控制制动法：通过控制电动机的电源，使电机产生逆转矩，对电动机进行制动，这种方法适用于制动精度要求较高的场合，如卷板机、拉拔机等。

- 1 -。

一、三相异步电动机的起动 3、绕线式电动机转子电路串电阻起动
起动电阻
定子
转子
R
R R
•
电刷
滑环
起动时将适当的R 串入转子电路中，起动后将R 短路。
一、三相异步电动机的起动 3、绕线式电动机转子电路串电阻起动
1）、转子串电阻起动
一、三相异步电动机的起动 3、绕线式电动机转子电路串电阻起动
2）、转子串频敏变阻器起动
Z
W1
V2 V1
U2
起动
正常运行
降压起动时的电流 为直接起动时的 1
3
I lY 1 I l 3
一、三相异步电动机的起动 2、降压起动 (2) Y－ 起动
U V W QS1 FU
U1 V1
W1 △ (运行) QS2
U2 V 2
W2
Y(起动)
Y-△起动线路图
一、三相异步电动机的起动 2、降压起动 (2) Y－ 起动
M 3~
直接起动线路
一、三相异步电动机的起动 2、降压起动
能否直接起动的经验公式：
I st 3 供电 变压 器容 量 ( KVA) IN 4 4 电动 机容 量KW ) (
一、三相异步电动机的起动 2、降压起动 其目的就是要减小起动电流， 但同时也限制了起动转矩，因此 只适用于轻载或空载情况下起动。
注意： 反接制动时，定子旋转磁场与转子的相对转速很大。
即切割磁力线的速度很大，造成 I 2 ，引起 I 1 。
为限制电流，在制动时要在定子或转子中串电阻。
三、三相异步电动机的制动 4.发电反馈制动 当电动机转子的转速大于旋转磁场的转速时，旋转磁场产生的 电磁转距作用方向发生变化，由驱动转距变为制动转距。电动机进 入制动状态，同时将外力作用于转子的能量转换成电能回送给电网。

三相异步电动机的三种制动方式最经济:回馈制动最迅速:反接制动能制停:能耗制动时间:2010-04-27 16:47来源:作者:点击:次三相异步电动机与直流电动机一样，也有再生回馈制动、反接制动和能耗制动三种方式。

它们的共同点是电动机的转矩M与转速n的方向相反，以实现制动。

此时电动机由轴上吸收机械能，并转换成电能。

一、再生回馈制动再生回馈制动是在外加转矩的作用下，转子转速超过同步转速，电磁转矩改变方向成为制动转矩的运行状态。

再生回馈制动与反接制动和能耗制动不同，再生回馈制动不能制动到停止状态。

以下是再生回馈制动存在：（1）当电网的频率突然下降或者电机的极数突然增高，电机可能工作在发电状态，此时的电机将机械能转变成电能回馈给电网。

如图1，当电机在电动状态下运行时工作于P点，在突然变极或者变频时，电机的工作特性会突然在a线1段部分（蓝线部分），电机的转矩突然变负，其制动作用，直到最后重新稳定工作于P点为止，电机又回到电动状态。

2图1（2）当电机在位能负载（如吊车、提升机）的作用下，使其转速n高于同步转速n，此时，电机的输出转矩变负，电机由轴上吸收机械能，当电机的转矩（制0点），此动转矩）与负载的位能转矩相平衡时，电机既稳定运行（如图2中P3时电机以高于同步转速的速度运行。

在转子电路中串入不同的电阻，可得到不同的人为机械特性，并可得到不同的稳定速度，串入的电阻越大，稳定速度越高，一般在回馈制动时不串入电阻，以免转速过高。

图2二、反接制动反接制动是在电机定子三根电源线中的任意两根对调而使电机输出转矩反向产生制动，或者在转子电路上串接较大附加电阻使转速反向，而产生制动。

（1）电源两相反接的反接制动：点稳定运行，为使电机停转，将定子三根电源线中如图3所示，电机原在P1的任意两根对调，使旋转磁场反向，电机的转矩反向，起制动作用，电机运行在a线段。

当电机制动停止时，应及时将电机与电网分离，否则电机会反转。

电源两相反接反接制动的优点是制动效果强，缺点是能量损耗大，制动准确度差。

机电传动控制复习题第一章绪论部分一单项选择题:1 机电传动的目的是将电能转换为【A】机械能 B.动能 C.势能 D.液压能二多项选择题 :1 机电传动的发展大体上经历哪几个阶段？【A B C】A.成组拖..B.单电动机拖..C.多电动机拖..D.单组多..E.复合拖动三判断改错题：错误的在括号内画×得2分, 将错误更正为正确的得2分；正确的在括号内画√得4分；1 机电传动的目的是将机械能转换为电能。

【×】更正: 机电传动的目的是将电能转换为机械能。

第二章机电传动系统的动力学基础一单项选择题:1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？【B 】A.机械能守. ..B.动能守...C.功率守...D.动量守恒2 恒转矩型机械特性的特点是负载转矩为【A】A.常..B.在一定范围内变..C.随转速增加而正比增..D.实数3 电流电动机的电磁转矩T、负载转矩L T和空载损耗转矩0T之间的关系是【B 】A...B.. .C...D.4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】A.机械能守恒B.动能守恒C.功率守恒D.动量守恒5 根据转矩正方向的约定, 恒转矩型机械特性中, 反抗转矩与转速n的符号关系是【A 】A.恒相同B.恒相反C.取决于电机工作状态D.跟机械特性有关6 单轴机电传动系统为减速运动时, 电机转矩与负载转矩之间的关系是【C 】A...B...C...D..7 恒转矩型机械特性中, 反抗转矩的方向与运动方向的关系是【B 】A.恒相..B.恒相.C.取决于电机工作状..D.跟机械特性有关8 恒功率型机械特性的负载转矩与转速n之间的关系是【B】A.成正..B.成反..C.无..D.抛物线函数关系9 单轴机电传动系统处于静态或稳态时, 电机转矩与负载转矩之间的关系是【A 】A...B.. .C.. .D..10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】A.机械能守..B.动能守..C.功率守. .D.动量守恒11 随转速n的增加, 直线型机械特性的负载转矩将【D 】A.成抛物线变.B.成正比减..C.不..D.成正比增加二多项选择题 :1 根据负载转矩与运动方向的关系, 可以将恒转矩型的负载转矩分为【A B 】A.反抗转..B.位能转..C.动能转. .D.拖动转..E.制动转矩2 根据机械特性硬度值的不同, 可将电动机机械特性分为【A B C】A.绝对硬特..B.硬特..C.软特..D.绝对软特..E.综合特性三判断改错题: 错误的在括号内画×得2分, 将错误更正为正确的得2分；正确的在括号内画√得4分；1 若单轴传动系统的转动惯量与转速n符号相反, 则表示为制动转矩。

三相异步电动机常见的制动方法与应用三相异步电动机切除电源后依惯性总要转动一段时间才能停下来。

而生产中起重机的吊钩或卷扬机的吊蓝要求准确定位；万能铣床的主轴要求能迅速停下来。

这些都需要对拖动的电动机进行制动，其方法有两大类：机械制动和电力制动。

1．机械制动采用机械装置使电动机断开电源后迅速停转的制动方法。

如电磁抱闸、电磁离合器等电磁铁制动器。

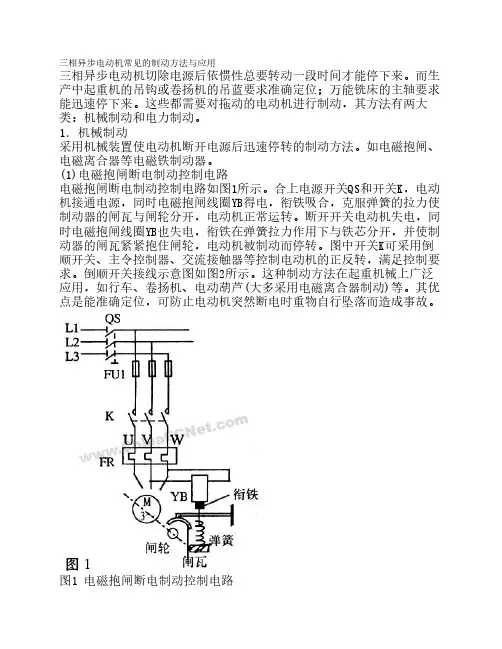

(1)电磁抱闸断电制动控制电路电磁抱闸断电制动控制电路如图1所示。

合上电源开关QS和开关K，电动机接通电源，同时电磁抱闸线圈YB得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。

断开开关电动机失电，同时电磁抱闸线圈YB也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。

图中开关K可采用倒顺开关、主令控制器、交流接触器等控制电动机的正反转，满足控制要求。

倒顺开关接线示意图如图2所示。

这种制动方法在起重机械上广泛应用，如行车、卷扬机、电动葫芦(大多采用电磁离合器制动)等。

其优点是能准确定位，可防止电动机突然断电时重物自行坠落而造成事故。

图1 电磁抱闸断电制动控制电路图2(2)电磁抱闸通电制动控制电路电磁抱闸断电制动其闸瓦紧紧抱住闸轮，若想手动调整工作是很困难的。

因此，对电动机制动后仍想调整工件的相对位置的机床设备就不能采用断电制动，而应采用通电制动控制，其电路如图3所示。

当电动机得电运转时，电磁抱闸线圈无法得电，闸瓦与闸轮分开无制动作用；当电动机需停转按下停止按钮SB2时，复合按钮 SB2的常闭触头先断开切断KM1线圈，KM1主、辅触头恢复无电状态，结束正常运行并为KM2线圈得电作好准备，经过一定的行程SB2的常开触头接通 KM2线圈，其主触头闭合电磁抱闸的线圈得电，使闸瓦紧紧抱住闸轮制动；当电动机处于停转常态时，电磁抱闸线圈也无电，闸瓦与闸轮分开，这样操作人员可扳动主轴调整工件或对刀等。

图3 电磁抱闸通电制动控制电路机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。

动接触器KM2线圈电路接通，电动机接入反相序电源，电动机开始
反接制动，当速度趋近于零时，速度继电器KS2复位断开，切断KM2
的线圈电路，完成正转的反接制动。在反接制动过程中，KM3失电，
所以限流电阻R一直起限制反接制动电流的作用。反转时的反接制动
工作过程与此相似，KS1触点闭合，制动时，接通接触器KM1的线圈
械惯性的作用，转子需要一段时间才能完全停止。而在实
际生产过程中，生产机械往往要求电动机快速、准确地停
车，这就需要对电动机采取有效的制动措施。常用的制动
方式有机械制动和电气制动，其中电气制动包括反接制动
和能耗制动。
【相关知识】
▪ 1．反接制动的原理
▪
所谓反接制动，是指在电动机三相电源被切除后，立即向异步电
▪
(2) 画出单向反接制动、单管能耗制动电路的安装图
▪
(3) 根据原理图、安装图安装单向反接制动、单管能耗制动控制
电路。
▪
(4) 在断开电源的前提下，用万用表的欧姆挡，通过测量电路通、
断的“电阻法”检测电路安装是否正确。
▪
(5) 在教师的指导下做通电试验，看动作是否正常。若动作不正
常，用万用表的交流电压挡，用“电压法”排除电路故障。
触点闭合，KM2、KT线圈同时通电并自锁，KM2主触点将经过二极
管VD整流后的直流电接入电动机定子绕组，电动机能耗制动，此时，
电动机绕组U1U2、V1V2并联后与绕组W1W2串联，其定子绕组的连 接如图7-5所示(假设电动机为星形接法)。电动机的速度迅速降低。 当转速接近零时，时间继电器KT延时时间到，其常闭触点打开，使 KM2、KT线圈相继断电，能耗制动结束。
项目7 三相笼型异步电动机的电气制动

如右图所示为Y–Δ降压启动的接线图。 设定子绕组的每相阻抗模为|Z|，电源额定 电压为U1N，当采用三角形（Δ）连接直接 启动时，线电流为：
第5页
调
速三
和相
制异 三
动步 电
相 异
动 机 的
步 电 动 机
启的
动启
、动
1.1
第6页
1 笼型异步电动机的启动
（2）降压启动
Ist IL
3IPΔ
3 U1N Z
调
速三
和相
制异 三
动步 电
相 异
动 机 的
步 电 动 机
启的
动启
、动
1.1
1 笼型异步电动机的启动
（2）降压启动
① Y–Δ降压启动 这种方法适用于正常运转时定子绕组进 行三角形连接的电动机。在启动时，可先 将定子绕组连接成星形，启动结束时再连 接成三角形。这样，启动时定子绕组上的
电压就降为了额定电压的1/ 3 。
启动时，将开关扳到“启动”位置，自耦变压 器一次侧接电源，二次侧接电动机定子绕组，实现 降压启动。当转速接近额定值时，再将开关扳向 “运行”位置，切除自耦变压器，使电动机直接接 电源运行。
第7页
调
速三
和相
制异 三
动步 电
相 异
动 机 的
步 电 动 机
启的
动启
、动
1.1
第8页
因自耦变压器的一、二次电压之比等于一、二次绕组的匝数 之比，以及启动电流与启动电压成正比，可得出引入自耦变压 器前后启动电流的关系为：
电 工 电 子 技 术
自耦变压器备有多个抽头，可根据所要求的启动转矩来选择不同的电压 （如电源电压的73%、64%、55%）。但这种启动方法的设备费用高，不宜频 繁启动。

STG维修电工过级试题第6年（3）一、选择题（选择正确的答案，将相应的字母填入题内的括号中。

每题1分。

满分20分）：1. 三相异步电动机转子绕组的绕制和嵌线时，较大容量的绕线式转子绕组应采用()。

(A) 扁铝线(B) 裸铜条(C) 铝线(D) 圆铜线2. 三相异步电动机的故障一般可分为()类。

(A) 2 (B) 3 (C) 4 (D) 53. 变压器故障检查方法一般分为()种。

(A) 2 (B) 3 (C) 4 (D) 54. 变压器作空载试验，要求空载电流一般在额定电流的()左右。

(A) 5％(B) 10％(C) 12％(D) 15％5. 直流电动机是利用()的原理工作的。

(A) 导线切割磁力线(B) 电流产生磁场(C) 载流导体在磁场内将受力而运动(D) 电磁感应6. 直流电机换向极的作用是()。

(A) 削弱主磁场(B) 增强主磁场(C) 抵消电枢磁场(D) 产生主磁通7. 直流发电机采用()励磁方式既利用了自励的优点，又克服了并励发电机外特性较差、电压变化率较大的缺点。

(A) 串励(B) 欠复励(C) 平复励(D) 积复励8. 一台Y-160M-4三相异步电动机，额定功率是11千瓦，额定转速为1460转/分，则它的额定输出转矩为()牛·米。

(A) 71.95 (B) 143.9 (C) 35.96 (D) 17.989. 直流电动机能耗制动的一个不足之处是不易对机械迅速制停，因为转速越慢，使制动转矩()。

(A) 增大很快(B) 减小(C) 不变(D) 稍为增大10. 直流测速发电机，电枢绕组的电势大小与转速()。

(A) 成正比关系(B) 成反比关系(C) 无关(D) 关系不大11. 空心杯非磁性转子交流伺服电动机，当只给励磁绕组通入励磁电流时，产生的磁场为()磁场。

(A) 脉动(B) 旋转(C) 恒定(D) 不定12. 反应式步进电动机的步距角θ大小与转子齿数Z r()。

(A) 成正比(B) 成反比(C) 的平方成正比(D) 的平方成反比13. 滑差电动机平滑调速是通过()的方法来实现的。

三相异步电动机制动方法
三相异步电动机的制动方法主要包括以下几种：
1.直接制动法：在电机的转子上加装电阻，使电机的电动势和电源电
势之差减小，从而强制电机停转。

适用于小功率电机的制动。

2.反接电源制动法：将电机的三相综合线缆任意两根交换后再接入电源，此时电机会以大于额定转矩的负载停转。

适用于较大功率电机的制动。

3.短路制动法：电机转子上装有短路环，当电机运行时，把短路环接地，使转子形成闭合回路，从而制动电机。

4.动态制动法：在电机的转速较高时，突然断电，电机中的惯性力使
转子继续旋转而在负载的作用下逐渐停转。

5.逆变器制动法：通过逆变器控制电机电源电压和频率的变化，使电
机制动。

6.机械制动法：通过机械装置（例如制动盘、制动轮等）制动电机。

以上是常见的三相异步电动机制动方法，在实际应用中需要根据具体
情况选用合适的方法。

U
V
W
QS FU1 FU2 FR
SB1 KM1 KM2 SB2 KM1 n KS
KM1
FR KM2 M 3~
KM1
KS
KM1
KM2
图2-19单向反接制动线路图*
U
V W QS FU1 FU2
正转
FR
反转
正转
反转
SB1
KM1
KM2 SB2 KA1 KA1 KA4 SB3 KA2 KA2 KA3 n KS-Z n KS-F KA1 KA2
二、反接制动控制线路 1．线路设计思想 反接制动是一种电气制动方法，通过改变电 动机电源电压相序使电动机制动。由于电源相序 改变，定子绕组产生的旋转磁场方向也与原方向 相反，而转子仍按原方向惯性旋转，于是在转子 电路中产生相反的感应电流。转子要受到一个与 原转动方向相反的力矩的作用，从而使电动机转 速迅速下降，实现制动。
2.4 三相异步电动机制动控制
三相异步电动机从切断电源到安全停止转动， 由于惯性的关系总要经过一段时间，影响了劳动 生产率。在实际生产中，为了实现快速、准确停 车，缩短时间，提高生产效率，对要求停转的电 动机强迫其迅速停车，必须采取制动措施。
三相异步电动机的制动方法分为两类：机械 制动和电气制动。机械制动有电磁抱闸制动、电 磁离合器制动等；电气制动有反接制动、能耗制 动、回馈制动等。
所示为定子电路中串接对称电阻或不对称电阻。
U
V W
U
V W
QS FU1
QS FU1
KM1
KM2 R
KM2 R
FR
M 3 ~
M 3 ~
图2-18(a)定子电路中串接对称电阻
(b) 定子电路中串接不对称电阻

授课时间授课班级上课地点 教学单元名称三相异步电动机的反接制动 课时数 0.4 教学目标 1.三相异步电动机的反接制动几种方式。

2.培养学生分析问题、解决问题的能力。

教学重点 反接制动几种方式教学难点反接制动几种方式 目标群体 普专教学环境 实训室教学方法 项目驱动、讲练结合等时间安排 教学过程设计1. 转速反向反接制动（或称倒拉反向反接制动）图4-36电动机转速反向反接制动电路图转速反向反接制动如图4-36，异步电机转子串接较大电阻接通电源，起动转矩方向与重物G 产生的负载转矩的方向相反，而且T st <T L ，在重物G 的作用下，迫使电机反T st 的方向旋转，并在重物下放的方向加速。

其转差率s 为1)(11>--=n n n s （4-12） 随|-n|的增加，s 、I 2及T em 都增大，直到满足T=T L (图4-37B 点)，电机转速为-n 2稳定运行，重物匀速下放。

图4-38中所示机械特性的第四象限(实线部分)，即为异步电机转速反向反接制动的机械特性。

图4-37转速反向反接制动时的异步电机特性转速反向反接制动适用于低速匀速下放重物。

电动机工作在反接制动状态时，它由轴上输入机械功率，定子又通过气隙向转子输送电功率，这两部分功率都消耗在转子电路的总电阻上。

2. 定子两相反接的反接制动图4-38 异步电机定子两相反接的电路图与机械特性（a)电路图；（b)机械特性设异步电动机带反抗性负载原来稳定运行于电动状态如图4-38)的A 点，为了迅速停车或反转，可将定子两相反接，并同时在绕线式异步电动机转子回路中接电阻R f ，如图4-38)所示，由于定子相序的改变，使旋转磁场的方向发生改变，从而使异步电动机的工作点从原来电动机运行机械特性上的A 点，转移到新的机械特性(通过-n 1的特性)上的B 点。

此时，由于转子切割磁场的方向与电动状态时相反，则感应电动势的方向也改变。

此时的转差率为1n n n n n n s 111>+=---= （4-13）由上式可知，s>1是反接制动的特点(含转速反向和两相反接两种制动)。
