摘要近几十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工农业生产及人们的日常生活中都有极其广泛的的应用。
特别是在乡镇企业及家用电器中，更需要有大量的中、小功率电动机。
由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也越来越重要。
电机是现代工农业生产和交通运输的重要设备，与电机配套的控制设备的性能已经成为用户关注的焦点。
电机的控制包括电机的起动、调速和制动。
异步电动机由于具有结构简单、体积小、价格低廉、运行可靠、维修方便、运行效率较高、工作特性较好等优点，因而在电力拖动平台上得到了广泛应用。
据统计，其耗电量约占全国发电量的40%左右。
当电机并入电网时，电机转速从静止加速到额定转速的过程称为电机的起动过程。
异步电动机的起动性能最重要的是起动电流和起动转矩。
因此在电机的起动过程中，如何降低起动电流，增大起动转矩，一直是机电行业的专家们探讨的重要课题。
电动机机应用广泛，种类繁多、性能各异，分类方法也很多。
本文是对三相异步电动机做出深入的剖析与设计。
三相异步电动机是一种具有高效率、低磨损、低噪声的电机机种.本设计在介绍三相异步电动机中，关于相数、极数、槽数及绕组连接方式的选择方法和应遵从的规律详细的加以说明和介绍。
文中主要介绍了几种常用的制动方式的特点，对不同制动方式进行了技术比较，分析了他们各自的实用场所，为实际应用提供了科学的理论依据。
关键词：三相异步电动机结构制动方式前言电动机是把电能转换成机械能的设备。
近几十年随着科技的发展电动机在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，被广泛地应用着。
随着工业自动化程度不断提高，需要采用各种各样的控制电机作为自动化系统的元件，人造卫星的自动控制系统中，电机也是不可缺少的。
此外在国防、文教、医疗及日常生活中(现代化的家电工业中)电动机也愈来愈广泛地应用起来与单相电动机相比，三相异步电动机运行性能好，并可节省各种材料。
三相异步电动机的启动、制动与调速摘要：随着人类对生活环境和生产生活能耗比的重视，绿色、节能、环保成为人们长久发展的共识，在生产生活中能耗最高的当属电动机。
提高电动机的功率因数一直是国家电网的要求，降低能耗也是国家环保一直努力的方向。
自从世界上出现第一台电动机开始，电机控制问题就伴随着人们的生产生活，而且在实际生产生活中，电动机的应用存在的很多的电能浪费现象，合理的控制电机的运转是节约能耗的关键点。
三项异步电动机应用十分广泛，三项异步电动机的控制包括启动、制动、和调速，合理的控制这三个过程是降低能耗的关键，当然还有提升电动机的生产工艺。
其中启动控制方式有软启动、降压启动、直接启动、转子串电阻启动、转子串频敏变阻器启动。
制动方式有反接制动、能耗制动、回馈制动。
传统的调速方式有变极调速、变转差率调速，还有现在流行的变频调速、适量控制、和直接转矩控制。
关键词：三项异步电动机；能耗；启动控制；调速；适量控制1.绪论1.1研究背景随着电子科技的不断发展，控制精度不断地提升，工业4.0马上就要到来。
在我们工业生产中电动机的能耗比例越来越重，怎么能够有效的提高电动机能耗比是工厂节能减排的重要的一个关键点。
当然对于整个的生产设备来说，合适的电动机控制方案可以有效的提高整个机械运转系统的稳定性。
1.2发展现状对于三相异步电动机的状态控制分为三大类型：电动机启动、电动机制动、电动机调速。
对于电动机启动随着电子技术的发展已经得到比较完善的解决方案，所以对于电动机的启动研究一直是附加在对电动机的调速控制和精准控制上。
虽然对电动机的制动方式的研究也已经有很多的优秀方案，但是从能量回收再利用方面还需要努力，现在大多数的制动方式还是以转化为热能释放在空气中的方式来解决的，随着超级电容技术的成熟应用，未来在大型设备的电动机制动能量的回收一定有完善的解决方案。
2.三相异步电动机状态控制分析2.1总体概述三相异步电动机是生产生活中应用比较早的电动机类型，从转子的结构来分分为：一是鼠笼式异步电动机，二是绕线式异步电动机。
三相异步电动机的三种制动方式最经济:回馈制动最迅速:反接制动能制停:能耗制动时间:2010-04-27 16:47来源:作者:点击:次三相异步电动机与直流电动机一样，也有再生回馈制动、反接制动和能耗制动三种方式。
它们的共同点是电动机的转矩M与转速n的方向相反，以实现制动。
此时电动机由轴上吸收机械能，并转换成电能。
一、再生回馈制动再生回馈制动是在外加转矩的作用下，转子转速超过同步转速，电磁转矩改变方向成为制动转矩的运行状态。
再生回馈制动与反接制动和能耗制动不同，再生回馈制动不能制动到停止状态。
以下是再生回馈制动存在：（1）当电网的频率突然下降或者电机的极数突然增高，电机可能工作在发电状态，此时的电机将机械能转变成电能回馈给电网。
如图1，当电机在电动状态下运行时工作于P点，在突然变极或者变频时，电机的工作特性会突然在a线1段部分（蓝线部分），电机的转矩突然变负，其制动作用，直到最后重新稳定工作于P点为止，电机又回到电动状态。
2图1（2）当电机在位能负载（如吊车、提升机）的作用下，使其转速n高于同步转速n，此时，电机的输出转矩变负，电机由轴上吸收机械能，当电机的转矩（制0点），此动转矩）与负载的位能转矩相平衡时，电机既稳定运行（如图2中P3时电机以高于同步转速的速度运行。
在转子电路中串入不同的电阻，可得到不同的人为机械特性，并可得到不同的稳定速度，串入的电阻越大，稳定速度越高，一般在回馈制动时不串入电阻，以免转速过高。
图2二、反接制动反接制动是在电机定子三根电源线中的任意两根对调而使电机输出转矩反向产生制动，或者在转子电路上串接较大附加电阻使转速反向，而产生制动。
（1）电源两相反接的反接制动：点稳定运行，为使电机停转，将定子三根电源线中如图3所示，电机原在P1的任意两根对调，使旋转磁场反向，电机的转矩反向，起制动作用，电机运行在a线段。
当电机制动停止时，应及时将电机与电网分离，否则电机会反转。
电源两相反接反接制动的优点是制动效果强，缺点是能量损耗大，制动准确度差。
异步电机有三种运行状态，可运行在发电机状态、电动机状态和电磁制动状态。
当转差率在S<0时，异步电机处于发电机状态；当转差率0<S1时，处于电磁制动状态。
也就是说，当异步电机转子的转速高于同步转速，此时转子的转向与定子旋转磁场的转向相同，处于发电机状态；当转子转向与旋转磁场同方向且转速低于同步转速，处于电动机状态；当转子转向与旋转磁场方向相反，处于电磁制动状态。
根据这一原理，只要用原动机把转子按旋转磁场的方向拖动，加速到超过同步转速，就可使异步电机成为发电机了。
1 异步电机发电的特点由于使用异步电机发电在并网与调速两个主要方面有其独有的特点，因此近年来被风力发电领域所广泛使用。
1.1并网方面不需要同期设备，只需象投电动机那样合闸就行。
电机的容量较大，可用软启动或变频启动等方式。
1.2调速方面异步电机运转时，不象同步电机那样，转速与频率有着严格的对应关系。
异步电机的转速与频率没有严格的对应关系，理论上异步发电机的转差率在-∞<S<0范围内都是发电运行状态。
因此特别适合原动机不好控制的情况。
< P>1.3短路方面从异步发电机负荷特性曲线可知，异步发电机的负荷电流增加到临界值时，发电机电压急剧下降，直至崩溃。
异步发电机三相短路时情况和此相似。
所以当异步发电机发生三相短路时，电压将急剧下降，直至电压崩溃，不会有很大的短路电流。
当发电机发生不对称短路，如单相短路，此时该相绕组相当于一个短路绕组，它将产生去磁效应，最终使电压崩溃。
从以上分析可见，异步发电机无需装设任何形式的短路保护。
2 异步发电机的运行方式和其它发电方式一样，异步机在发电时也有两种运行方式，独立运行与并网运行。
2.1异步发电机独立运行异步发电机独立运行时，由于电机的铁芯中通常会有一些剩磁存在，当电机转子被原动机拖动时，与定子绕组的磁场相互作用，导体中就有感应电流。
载流导体在磁场中运动，又在定子绕组中产生感应电动势。

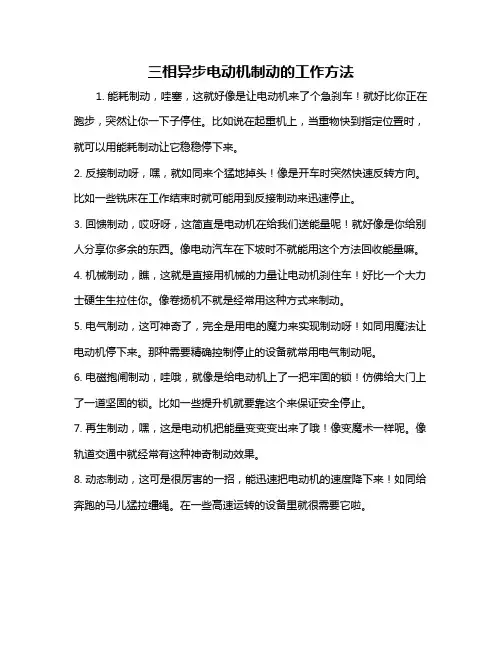

三相异步电动机制动的工作方法
1. 能耗制动，哇塞，这就好像是让电动机来了个急刹车！就好比你正在跑步，突然让你一下子停住。
比如说在起重机上，当重物快到指定位置时，就可以用能耗制动让它稳稳停下来。
2. 反接制动呀，嘿，就如同来个猛地掉头！像是开车时突然快速反转方向。
比如一些铣床在工作结束时就可能用到反接制动来迅速停止。
3. 回馈制动，哎呀呀，这简直是电动机在给我们送能量呢！就好像是你给别人分享你多余的东西。
像电动汽车在下坡时不就能用这个方法回收能量嘛。
4. 机械制动，瞧，这就是直接用机械的力量让电动机刹住车！好比一个大力士硬生生拉住你。
像卷扬机不就是经常用这种方式来制动。
5. 电气制动，这可神奇了，完全是用电的魔力来实现制动呀！如同用魔法让电动机停下来。
那种需要精确控制停止的设备就常用电气制动呢。
6. 电磁抱闸制动，哇哦，就像是给电动机上了一把牢固的锁！仿佛给大门上了一道坚固的锁。
比如一些提升机就要靠这个来保证安全停止。
7. 再生制动，嘿，这是电动机把能量变变变出来了哦！像变魔术一样呢。
像轨道交通中就经常有这种神奇制动效果。
8. 动态制动，这可是很厉害的一招，能迅速把电动机的速度降下来！如同给奔跑的马儿猛拉缰绳。
在一些高速运转的设备里就很需要它啦。
总之，三相异步电动机制动的工作方法各有各的厉害之处呀，它们就像是电动机的守护天使，保障着各种设备的安全和高效运行！。
三相异步电动机制动方法
三相异步电动机的制动方法主要包括以下几种：
1.直接制动法：在电机的转子上加装电阻，使电机的电动势和电源电
势之差减小，从而强制电机停转。
适用于小功率电机的制动。
2.反接电源制动法：将电机的三相综合线缆任意两根交换后再接入电源，此时电机会以大于额定转矩的负载停转。
适用于较大功率电机的制动。
3.短路制动法：电机转子上装有短路环，当电机运行时，把短路环接地，使转子形成闭合回路，从而制动电机。
4.动态制动法：在电机的转速较高时，突然断电，电机中的惯性力使
转子继续旋转而在负载的作用下逐渐停转。
5.逆变器制动法：通过逆变器控制电机电源电压和频率的变化，使电
机制动。
6.机械制动法：通过机械装置（例如制动盘、制动轮等）制动电机。
以上是常见的三相异步电动机制动方法，在实际应用中需要根据具体
情况选用合适的方法。
三相异步电动机制动方式
三相异步电动机的制动方式主要有以下几种：
1. 直接制动：即电动机的定子绕组通电，但转子不转动。
这种制动方式适用于制动时需要较大的制动力矩的情况，如电梯制动等。
2. 动态制动：将电动机的定子绕组接通外部电阻或电抗，使电动机减速至停止。
动态制动又分为旁路制动和串联制动两种方式。
旁路制动是将外部电阻或电抗与电动机的定子绕组并联，串联制动则是将外部电阻或电抗与电动机的定子绕组串联。
动态制动的优点是可以调整制动力矩，适用于制动时需要提供可调制动力矩的情况。
3. 动态制动加感应制动：将动态制动的电阻或电抗与电动机的定子绕组并联，同时通过感应制动装置将电动机的定子绕组接入外部电抗，从而实现制动。
这种制动方式不仅可以提供较大的制动力矩，还可以实现能量回收，提高能量利用率。
综上所述，三相异步电动机的制动方式多种多样，可以根据具体要求选择合适的制动方式。
三相异步电动机制动方法及原理三相异步电动机是一种常见的电动机类型，广泛应用于工业生产中。
在实际应用中，为了保证电动机的安全运行和延长其使用寿命，制动是一个非常重要的环节。
本文将介绍三相异步电动机的制动方法及原理。
三相异步电动机的制动方法主要有机械制动、电磁制动和电阻制动三种。
首先是机械制动。
机械制动是通过机械装置实现的，常见的机械制动方式有电刹车和摩擦制动。
电刹车是通过电磁铁制动器的作用，使制动鼓上的制动带夹紧，从而实现制动。
摩擦制动是通过制动器上的制动摩擦片与转子摩擦，产生制动力矩，使电动机停止转动。
其次是电磁制动。
电磁制动是通过电磁力矩产生制动力矩，使电动机停止转动。
电磁制动器由电磁铁和制动摩擦片组成，当电磁铁通电时，产生磁场，使制动摩擦片受到电磁力作用，与转子摩擦产生制动力矩。
最后是电阻制动。
电阻制动是通过在电动机回路中加入电阻，使电动机的转矩增大，达到制动的目的。
电阻制动器一般由电阻器和电阻开关组成，通过控制电阻开关的通断来改变电动机回路中的电阻，从而改变电动机的转矩。
电阻制动主要适用于负载惯性大、制动时间短的场合。
三相异步电动机的制动原理是基于电磁感应和电动机的转矩特性。
电动机的转子是由线圈和铁芯组成的，当电动机运行时，电流通过线圈产生磁场，磁场与定子磁场相互作用产生转矩。
当施加制动力矩时，制动器会改变电动机回路中的电流或磁场，从而改变电动机的转矩，使其停止转动。
在实际应用中，选择合适的制动方法和制动器是非常重要的。
不同的制动方法适用于不同的场合和要求。
机械制动适用于制动时间较短、制动力矩要求较大的场合；电磁制动适用于制动时间较长、制动力矩要求较小的场合；电阻制动适用于负载惯性大、制动时间短、制动力矩要求较大的场合。
总的来说，三相异步电动机的制动方法及原理是保证电动机安全运行的重要环节。
通过选择合适的制动方法和制动器，可以实现对电动机的有效制动，保护设备和人员的安全。
在实际应用中，根据具体的需求和条件，选择合适的制动方法和制动器，以确保电动机的正常运行和安全使用。
三相异步电机的制动方式
三相异步电机作为一种常用的工业电机，其制动方式对于工业自动化的运行控
制至关重要。
下面介绍三种常见的三相异步电机制动方式。
1. 直接制动
直接制动是指将电机直接切断电源，使电机停止运转的方式。
该方式操作简便，但制动过程冲击大，易损坏设备，通常只适用于小功率电机制动。
2. 反电动势制动
反电动势制动利用了电机本身的特性，通过改变电机的电路使电机像发电机一
样运转，产生反电动势制动电磁力，从而将电机停下来。
与直接制动相比，该方式制动冲击小，寿命长，制动的平稳性更高，因此在工业中应用更广泛。
反电动势制动有两种方式：直接反接和反接与加电阻。
直接反接是将电源直接
反接到电机绕组上，从而产生电流反向的出现；反接与加电阻则是在电机回路中增加一定阻抗，并在电源中加入额外的电阻，形成电机电路阻抗，从而产生制动力。
3. 电阻制动
电阻制动是利用外部电阻来消耗电机反电动势产生的电能，从而达到制动的目的。
电阻制动的优点在于制动平稳，不会产生过冲，另外容易实现。
但是，电阻制动会产生一定的热量，导致能耗增加和效率降低。
电阻制动可分为四种形式：固定电阻制动、自动变阻制动、相序制动和定频定
电压鼓风机制动。
其中，固定电阻制动较为常见，其在电阻回路中加入一个固定的电阻，在电机停止运行时，产生额外的产生热量和制动力。
总的来说，反电动势制动和电阻制动是常用的三相异步电机制动方式，根据不
同的使用环境和制动要求，选择不同的制动方式可以提升设备的寿命和安全性。
三相异步电动机的三种制动方式
最经济:回馈制动
最迅速:反接制动
能制停:能耗制动
时间:2010-04-27 16:47来源:作者:点击:次
三相异步电动机与直流电动机一样，也有再生回馈制动、反接制动和能耗制动三种方式。
它们的共同点是电动机的转矩M与转速n的方向相反，以实现制动。
此时电动机由轴上吸收机械能，并转换成电能。
一、再生回馈制动
再生回馈制动是在外加转矩的作用下，转子转速超过同步转速，电磁转矩改变方向成为制动转矩的运行状态。
再生回馈制动与反接制动和能耗制动不同，再生回馈制动不能制动到停止状态。
以下是再生回馈制动存在：
（1）当电网的频率突然下降或者电机的极数突然增高，电机可能工作在发电状态，此时的电机将机械能转变成电能回馈给电网。
如图1，当电机在电动状
点，在突然变极或者变频时，电机的工作特性会突然在a 态下运行时工作于P
1
线段部分（蓝线部分），电机的转矩突然变负，其制动作用，直到最后重新稳定工作于P
点为止，电机又回到电动状态。
2
图1
（2）当电机在位能负载（如吊车、提升机）的作用下，使其转速n高于同
步转速n
，此时，电机的输出转矩变负，电机由轴上吸收机械能，当电机的转
点），矩（制动转矩）与负载的位能转矩相平衡时，电机既稳定运行（如图2中P
3
此时电机以高于同步转速的速度运行。
在转子电路中串入不同的电阻，可得到不同的人为机械特性，并可得到不同的稳定速度，串入的电阻越大，稳定速度越高，一般在回馈制动时不串入电阻，以免转速过高。
图2
二、反接制动
反接制动是在电机定子三根电源线中的任意两根对调而使电机输出转矩反向产生制动，或者在转子电路上串接较大附加电阻使转速反向，而产生制动。
（1）电源两相反接的反接制动：
点稳定运行，为使电机停转，将定子三根电源线如图3所示，电机原在P
1
中的任意两根对调，使旋转磁场反向，电机的转矩反向，起制动作用，电机运行在a线段。
当电机制动停止时，应及时将电机与电网分离，否则电机会反转。
电源两相反接反接制动的优点是制动效果强，缺点是能量损耗大，制动准确度差。
图3
（2）转速反向的反接制动
当电机在位能负载（如吊车、提升机）的作用下，在电机的转子电路中串入较大电阻时，此时负载拉着电机在与转矩相反的方向旋转，电机起制动作用，电机能稳定运行在P
点。
如图4
2
在转子电路中串入不同的电阻，能得到不同的制动转速。
图4
三、能耗制动
电机在正常运行中（如图5中P点，KM1闭合，KM2断开），为了迅速停车，KM1断开，KM2闭合，在电机定子线圈中接入直流电源，在定子线圈中通入直流电流，形成磁场，转子由于惯性继续旋转切割磁场，而在转子中形成感应电势和电流，产生的转矩方向与电机的转速方向相反，产生制动作用，最终使电机停止。
如图5。
在电机的转子中串入不同的电阻和在电机的定子中接入不同的直流电流，可以产生不同的制动转矩。
从机械特性图中可以看出，当电机的转速下降为零时，制动转矩也将为零，所以能耗制动能使电机准确停车。
