侧向抽芯机构设计

  • 格式：doc
  • 大小：3.11 MB
  • 文档页数：26

行位机构概述

凡是能够获得侧向抽芯或侧向分型以及复位动作来脱出产品倒扣，低陷等位置的机构，称为行位机构。

位机构分类

1.从作用位置分为下模行位、上模行位、斜行位（斜顶）；

2.从动力来分为机动侧向行位机构和液压（气压）侧向行位机构。

斜导柱滑块的动作原理及设计要点

利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。如下图所示：

上图中：

β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)

α≦25°(α为斜撑销倾斜角度)

L=1.5D (L为配合长度)

S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)

S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；

L1为斜撑梢在滑块内的垂直距离)

斜导柱锁紧方式及使用场合

简图 说明

适宜用在模板较薄且上固定

板与母模板不分开的情况下配

合面较长，稳定较好

适宜用在模板厚、模具空间大

的情况下且两板模、三板板

均可使用

配合面L≧1.5D(D为斜撑销直径)

稳定性较好

适宜用在模板较厚的情况下

且两板模、三板板均可使用，

配合面L≧1.5D(D为斜撑销直径)

稳定性不好,加工困难.

适宜用在模板较薄且上固定板

与母模板可分开的情况下

配合面较长，稳定较好

弯梢动作原理及设计要点

利用成型机的开模动作，使弯梢与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：

上图中：

β=α≦25° (α为弯梢倾斜角度)

H1≧1.5W (H1为配合长度)

S=T+2～3mm (S为滑块需要水平运动距离；T为成品倒勾)

S=H*sinα-δ/cosα

(δ为弯梢与滑块间的间隙,一般为0.5MM；H为弯梢在滑块内的垂直距离)

C为止动面，所以弯梢形式一般不须装止动块。(不能有间隙)

滑块的锁紧及定位方式

由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：

简图 说明 简图 说明

滑块采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.

采用嵌入式锁紧方

式,适用于较宽的

滑块

滑块采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具.

采用嵌入式锁紧方式适用于较宽的滑块.

采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况

采用镶式锁紧方式,刚性较好一般适用于空间较大的场合.

滑块的定位方式

滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见的定位装置如下：

简图 说明

利用弹簧螺钉定位,弹簧强度

为滑块重量的1.5~2倍,常用

于向上和侧向抽芯.

利用弹弓波仔定位,一般滑块 较小的场合下,用于侧向抽芯.

利用弹簧螺钉和挡板定位,弹

簧强度为滑块重量的1.5~2倍,

适用于向上和侧向抽芯

利用弹簧挡板定位,弹簧的强

度为滑块重量的1.5~2倍,适用

于滑块较大,向上和侧向抽芯.

滑块镶件的连接方式

滑块头部镶件的连接方式由成品决定，不同的成品对滑块镶件的连接方式可能不同，具体镶件的连接方式大致如下:

简图 说明

滑块采用整体式结构,一般适用于型芯较大,强度较好的场合

采用螺钉固定,一般型芯或圆形,且型芯较小场合

采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下

采用压板固定适用固定多型芯

滑块的导滑形式

滑块在滑动过程中,活动必须顺利、平稳，才能保证滑块在模具生产中不发生卡滞或跳动现象，否则会影响成品质品，模具寿命等。

常用的导滑形式如下图所示。

简图 说明 简图 说明

采用整体式加工困难,一般用在模具较小的场合。

采用压板,中央导轨形式,一般用在滑块较长和模温较高的场合。

用矩形的压板形式,加工简单,强度较好,应用广泛。

采用”T”形槽,且装在滑块内部,一般用于容间较小的场合,如跑内滑块

采用”7”字形压板,加工简单,强度较好,一般要加销孔定位。

采用镶嵌式的T形槽,稳定性较好,加工困难。

倾斜滑块参数计算

由于成品的倒勾面是斜方向,因此滑块的运动方向要与成品倒勾斜面方向一致,否侧会拉伤成品。

1.滑块抽芯方向与分型面成交角的关系为滑块抽向动模.

如下图所示：

α°=d°-b°

d°+b°≦25°

c°=α°+(2°-3°)

H=H1-S*sinb°

S=H1*tgd°/cosb°

L4=H1/cosd°

2.滑块抽芯方向与分型面成交角的关系为滑块抽向定模.

如下图所示：

α1°=d°-b°

d-b°≦25°

c°=a°+(2°+3°)

H=H1+S*sinb°

S=H1+tgd°/cosb°

L4=H/cosd°

前模遂道滑块

1.应用特点

a.制品倒勾成型在母模侧

b.制品外观有允许有痕迹

c.滑块成型面积不大

如下图所示：

此处倒勾成形在母模侧，

且外观不允许有痕迹，

须跑母模遂道滑块。

2.前模遂道块简图如下

合模状态

第一次开模

第二次开模及顶出状态

3.设计注意事项

a.上固定板的厚度H2≧1.5D (D为大拉杆直径；大拉杆直径计算超级链接三板模大拉杆计算；H2上固定板的厚度)

b.拨块镶入上固定板深度H≧2/3H2

c.注口衬套头部要做一段锥度，以便合模。且要装在上固定板上，以防止成型机上的喷嘴脱离注口衬套，产生拉丝现象不便取出，影响下一次注射。

d.拨块在母模板内要逃料。

e.耐磨板要高出母模板0.5mm，保护母模板。以及支撑拨块防止拨块受力变形。

f.小拉杆限位行程S≦2/3H1，以利合模。 (H1为滑块高度)

g.拨杆前端最好装固定块，易调整，易加工，构成三点支撑，增加拨块强度。

h.要使耐磨块装配顺利，要求点E在点D右侧。如下图所示：

i.滑块座与拨块装配时，要特别注意尺寸B与B1的关系，应为B>B1，但为了装配的顺畅，也可将其滑块座后模板部分全部挖通。

(4)双”T”槽的计算公式及注意事项：

如上图中

S3=H*tgγ;

(H为滑块下降的高度即小拉杆行程; γ为拨块角度)

S2=δ2*cosγ；

(δ2为拨块与滑块间隙，一般为0.5mm)

S=S3-S2=H*tgγ-δ2*cosγ=(H*sinγ-δ2)/cosγ；

(S为滑块水平运动距离)

S4=δ1/cosα;

(δ1滑块入子与滑块间隙隙；α为滑块入子倾斜角度)

S1=(H*sinβ-δ1)/sin(α+β)；

合集下载

什么是侧向抽芯机构

什么是侧向抽芯机构

第1页共1页 什么是侧向抽芯机构

注塑机上只有一个开模方向，因此注塑模也只有一个开模方向。但很多塑料制品因为侧壁带有通孔、凹槽或凸台，模具上需要有多个抽芯方向，这些侧面抽芯必须在塑件脱模之前完成。这种制品脱模之前先完成侧向抽芯，使制品能够安全脱模，在制品脱模后又能完全复位的机构称为侧向分型与侧向机构，

侧向分型与抽芯机构，简单的说就是与动、定模开模方向不一致的开模机构。其基本原理是将模具开合的垂直运动，转变为侧向运动，从而将制品的侧向凹凸机构中的模具成型机构主要有斜导柱、弯销、斜向T型销、T型块和液压油缸等。

侧向分型机构与抽芯机构使模具结构变得更为复杂，提高了模具的制作成本。一般来说。模具每增加一个侧向抽芯机构，其成本大约增加30%左右。同时，有侧向抽芯机构的模具，在生产过程中发生故障的概率也越高。因此，塑料制品在设计时应尽量避免侧向凹凸机构。

侧抽芯

侧抽芯

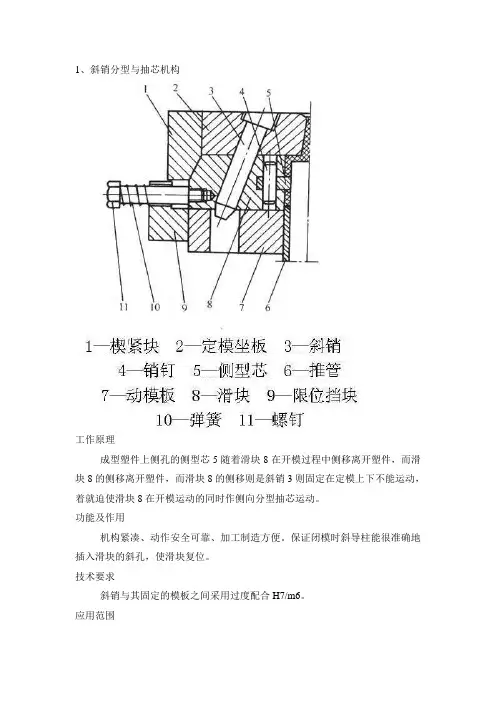

1、斜销分型与抽芯机构

工作原理

成型塑件上侧孔的侧型芯5随着滑块8在开模过程中侧移离开塑件，而滑块8的侧移离开塑件，而滑块8的侧移则是斜销3则固定在定模上下不能运动，着就迫使滑块8在开模运动的同时作侧向分型抽芯运动。

功能及作用

机构紧凑、动作安全可靠、加工制造方便。保证闭模时斜导柱能很准确地插入滑块的斜孔，使滑块复位。

技术要求

斜销与其固定的模板之间采用过度配合H7/m6。

应用范围 适用于抽芯力不大及抽芯距小于60∽80mm的场合

２、斜杆导滑的外侧分型抽芯机构

工作原理

斜滑块1与斜杆2连结在一起, 斜杆在锥形模套底部的方形斜孔内滑动,顶出板推动斜杆,带动成型滑块按斜杆倾斜方向运动,完成分型抽芯动作,并在顶杆4的作用下顶出塑件

功能及作用

顶出动作与抽芯动作同时进行，抽芯动作完成后，塑件也已经从型芯上脱下。

技术要求

推杆与推杆孔之间一般采用H7/f8配合，型芯与型芯孔采用了间隙配合一般采用H7/f6的配合。

应用范围

当塑件对主型芯的成型面积又较小时，就有可能把塑件的侧凹拉坏，这时不宜采用斜杆导滑的外侧分型抽芯机构。 ３、斜滑块外侧分型抽芯机构

工作原理

模套 5 内开有 T 形槽 , 斜滑块 1 可在槽内滑动。开模后推出时 , 推杆2推动斜滑块沿导槽移动,同时完成侧抽芯和推出塑件。限位销7的作用是对斜滑块限位,以防止斜滑块脱出模套。

功能及作用

型芯与型芯固定板采用了间隙配合一般采用H7/f6的配合。

技术要求

推杆与推杆孔之间一般采用 H7/f8 配合。

应用范围

应用广泛，主要用于当塑件侧面凹槽或孔较浅，所需抽拔距不大，但成型面积较大的场合。

４、斜滑块内侧分型抽芯机构

工作原理

开模后推杆 4 推动斜滑块 2 使其沿动模板3上的内斜导槽(也可以在中心模形块上开导糟)移动,同时完成内侧抽芯与推出塑件的动作。

侧向分型与抽芯机构设计

侧向分型与抽芯机构设计

侧向分型与抽芯机构设计

引言

侧向分型与抽芯机构在注塑模具设计中起着重要的作用。侧向分型是指在模具中设置缓冲阀和侧板，通过侧向运动来将塑料制品从模具中取出。而抽芯机构则是用于取出模具中的中空或凸起的零件。本文将重点讨论侧向分型与抽芯机构的设计原理和注意事项。

侧向分型的设计原理

侧向分型是指在注塑模具中采用侧向运动的方式将塑料制品从模具中取出。侧向分型的设计原理如下：

1. 设置缓冲阀：在模具的侧壁上设置缓冲阀，用于控制分型板的侧向运动。缓冲阀可采用气动或液压方式控制，通过控制缓冲阀的开合，可以实现模具的分型操作。

2. 侧板设计：在模具中设置侧板，用于支撑分型板和缓冲阀。侧板的设计应符合模具的整体结构和功能要求，同时要考虑到侧板的材料选择和加工工艺。

3. 分型板设计：分型板是侧向分型的关键部件，其设计应考虑到制品的尺寸和形状。分型板的材料通常采用高硬度的工具钢，以确保分型过程的稳定性和可靠性。

侧向分型的注意事项

在设计侧向分型时，需要注意以下几点：

1. 分型力的控制：在侧向分型过程中，分型力的大小直接影响到制品的质量。因此，在设计时应合理控制分型板的运动速度和缓冲阀的开合力度，以保证制品不受损坏。

2. 分型板的导向设计：分型板的导向设计直接影响到分型过程的准确性和稳定性。在设计时应考虑到分型板的导向孔和导向销的配对设计，以确保分型过程的顺利进行。

3. 分型板的润滑和冷却：分型板在长时间使用过程中容易受到磨损和热变形的影响。因此，在设计时应考虑到分型板的润滑和冷却措施，以延长模具的使用寿命。 抽芯机构的设计原理

抽芯机构是用于取出模具中的中空或凸起的零件。抽芯机构的设计原理如下：

1. 抽芯导向设计：抽芯导向是指在模具中设置抽芯导向销和抽芯导向孔，以确保抽芯过程的准确性和稳定性。抽芯导向的设计应考虑到抽芯导向销和抽芯导向孔的配对设计，以保证抽芯过程的顺利进行。

2. 弹簧压力的控制：在抽芯过程中，弹簧的压力大小直接影响到抽芯的力度。因此，在设计时应合理控制弹簧的压力，以保证抽芯的准确性和稳定性。

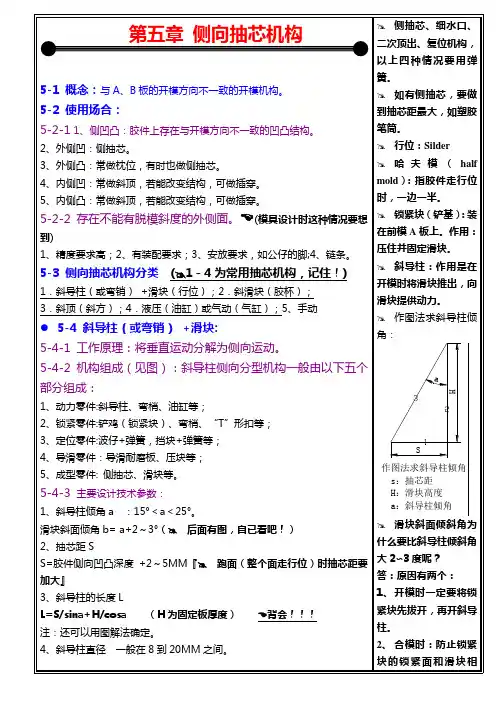

第五章 侧向抽芯机构

第五章 侧向抽芯机构

第五章 侧向抽芯机构

5-1 概念：与A、B板的开模方向不一致的开模机构。

5-2 使用场合：

5-2-1 1、侧凹凸：胶件上存在与开模方向不一致的凹凸结构。

2、外侧凹：侧抽芯。

3、外侧凸：常做枕位，有时也做侧抽芯。

4、内侧凹：常做斜顶，若能改变结构，可做插穿。

5、内侧凸：常做斜顶，若能改变结构，可做插穿。

5-2-2 存在不能有脱模斜度的外侧面。(模具设计时这种情况要想到)

1、精度要求高；2、有装配要求；3、安放要求，如公仔的脚;4、链条。

5-3 侧向抽芯机构分类 (1－4为常用抽芯机构，记住！)

1．斜导柱（或弯销） +滑块（行位）；2．斜滑块（胶杯）；

3．斜顶（斜方）；4．液压（油缸）或气动（气缸）；5、手动

 5-4 斜导柱（或弯销） +滑块:

5-4-1 工作原理：将垂直运动分解为侧向运动。

5-4-2 机构组成（见图）：斜导柱侧向分型机构一般由以下五个部分组成：

1、动力零件:斜导柱、弯梢、油缸等；

2、锁紧零件:铲鸡（锁紧块）、弯梢、“T”形扣等；

3、定位零件:波仔+弹簧，挡块+弹簧等；

4、导滑零件：导滑耐磨板、压块等；

5、成型零件: 侧抽芯、滑块等。

5-4-3 主要设计技术参数：

1、斜导柱倾角a ：15°＜a＜25°。

滑块斜面倾角b= a+2～3°（ 后面有图，自已看吧！）

2、抽芯距S

S=胶件侧向凹凸深度 +2～5MM『 跑面（整个面走行位）时抽芯距要加大』

3、斜导柱的长度L

L=S/sina+H/cosa （H为固定板厚度） 背会！！！

注：还可以用图解法确定。

4、斜导柱直径 一般在8到20MM之间。  侧抽芯、细水口、二次顶出、复位机构，以上四种情况要用弹簧。

 如有侧抽芯，要做到抽芯距最大，如塑胶笔筒。

 行位：Silder

 哈夫模（half

mold）：指胶件走行位时，一边一半。

 锁紧块（铲基）：装在前模A板上。作用：压住并固定滑块。
