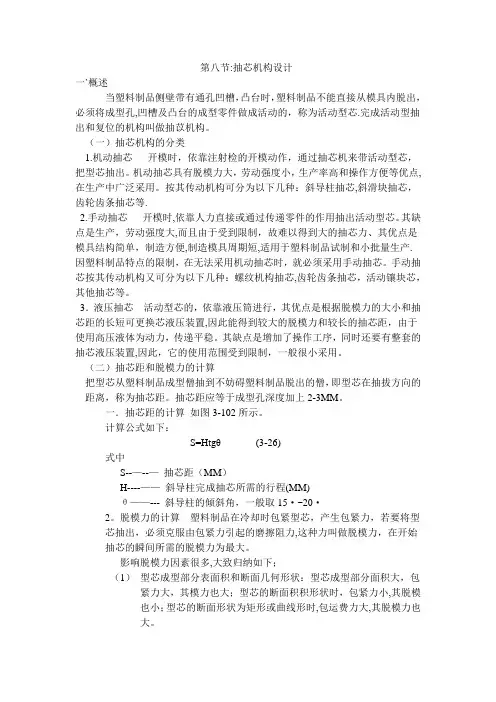

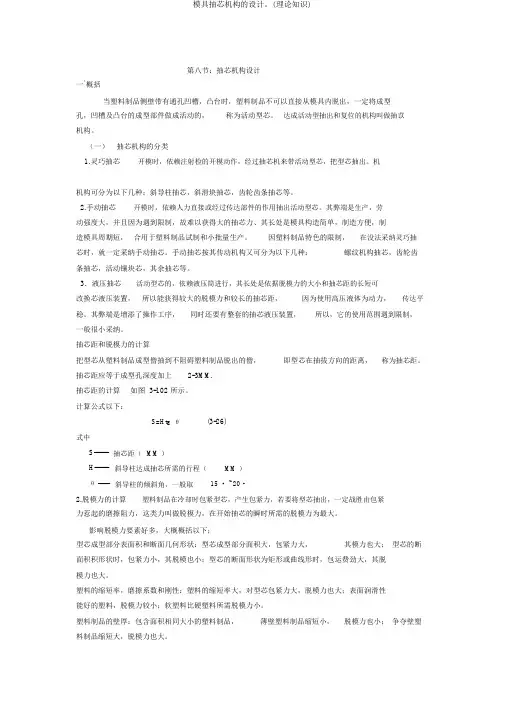

第八节:抽芯机构设计一`概述当塑料制品侧壁带有通孔凹槽，凸台时，塑料制品不能直接从模具内脱出，必须将成型孔,凹槽及凸台的成型零件做成活动的，称为活动型芯.完成活动型抽出和复位的机构叫做抽苡机构。
（一）抽芯机构的分类1.机动抽芯开模时，依靠注射检的开模动作，通过抽芯机来带活动型芯，把型芯抽出。
机动抽芯具有脱模力大，劳动强度小，生产率高和操作方便等优点,在生产中广泛采用。
按其传动机构可分为以下几种：斜导柱抽芯,斜滑块抽芯，齿轮齿条抽芯等.2.手动抽芯开模时,依靠人力直接或通过传递零件的作用抽出活动型芯。
其缺点是生产，劳动强度大,而且由于受到限制，故难以得到大的抽芯力、其优点是模具结构简单，制造方便,制造模具周期短,适用于塑料制品试制和小批量生产.因塑料制品特点的限制，在无法采用机动抽芯时，就必须采用手动抽芯。
手动抽芯按其传动机构又可分为以下几种：螺纹机构抽芯,齿轮齿条抽芯，活动镶块芯，其他抽芯等。
3．液压抽芯活动型芯的，依靠液压筒进行，其优点是根据脱模力的大小和抽芯距的长短可更换芯液压装置,因此能得到较大的脱模力和较长的抽芯距，由于使用高压液体为动力，传递平稳。
其缺点是增加了操作工序，同时还要有整套的抽芯液压装置,因此，它的使用范围受到限制，一般很小采用。
（二）抽芯距和脱模力的计算把型芯从塑料制品成型僧抽到不妨碍塑料制品脱出的僧，即型芯在抽拔方向的距离，称为抽芯距。
抽芯距应等于成型孔深度加上2-3MM。
一．抽芯距的计算如图3-102所示。
计算公式如下：S=H tgθ (3-26)式中S--—--—抽芯距（MM）H----——斜导柱完成抽芯所需的行程(MM)θ——--- 斜导柱的倾斜角，一般取15·~20·2。
脱模力的计算塑料制品在冷却时包紧型芯，产生包紧力，若要将型芯抽出，必须克服由包紧力引起的磨擦阻力,这种力叫做脱模力，在开始抽芯的瞬间所需的脱模力为最大。
影响脱模力因素很多,大致归纳如下；（1）型芯成型部分表面积和断面几何形状：型芯成型部分面积大，包紧力大，其模力也大；型芯的断面积积形状时，包紧力小,其脱模也小；型芯的断面形状为矩形或曲线形时,包运费力大,其脱模力也大。
