抽芯机构原理

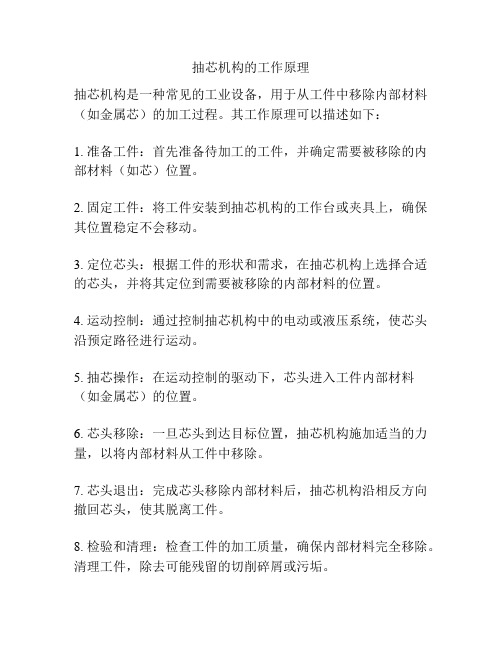

抽芯机构的工作原理
抽芯机构是一种常见的工业设备，用于从工件中移除内部材料（如金属芯）的加工过程。

其工作原理可以描述如下：
1. 准备工件：首先准备待加工的工件，并确定需要被移除的内部材料（如芯）位置。

2. 固定工件：将工件安装到抽芯机构的工作台或夹具上，确保其位置稳定不会移动。

3. 定位芯头：根据工件的形状和需求，在抽芯机构上选择合适的芯头，并将其定位到需要被移除的内部材料的位置。

4. 运动控制：通过控制抽芯机构中的电动或液压系统，使芯头沿预定路径进行运动。

5. 抽芯操作：在运动控制的驱动下，芯头进入工件内部材料（如金属芯）的位置。

6. 芯头移除：一旦芯头到达目标位置，抽芯机构施加适当的力量，以将内部材料从工件中移除。

7. 芯头退出：完成芯头移除内部材料后，抽芯机构沿相反方向撤回芯头，使其脱离工件。

8. 检验和清理：检查工件的加工质量，确保内部材料完全移除。

清理工件，除去可能残留的切削碎屑或污垢。

9. 重复操作：根据需要，重复执行上述步骤，以便从多个位置或多个工件中移除内部材料。

需要注意的是，抽芯机构的工作原理可能因设备类型、工件特性和加工需求的不同而有所差异。

上述描述只是一般性的工作过程，具体情况还需根据实际情况来判断。

模具抽芯原理
模具抽芯原理是指在模具设计和加工过程中，通过在模具中设置一个可移动的部件，将其称为芯，来实现对产品内部空腔的成型。

模具抽芯主要应用于那些有复杂内部结构的产品，如圆柱孔、倒角、倒槽等。

模具抽芯的原理是利用芯的可移动性，通过分离并重新组合模具部件，使得产品内部的空隙能够得到精确而准确的成形。

具体而言，模具抽芯分为以下几个步骤：
1. 设计芯的形状和尺寸：根据产品设计要求，确定芯的形状和尺寸。

芯通常由高硬度的材料制成，以确保在模具运行过程中能够承受高压和摩擦力。

2. 创建芯的腔体：在模具中开辟一个与芯形状相匹配的腔体，用于容纳芯。

腔体可以通过机械加工或电火花加工等方法来实现，以确保与芯的匹配度和精度。

3. 安装芯：将芯安装到腔体中，并通过精密的导向装置使其能够自由移动。

芯的运动方式可以是垂直、水平或旋转的，取决于产品的形状和要求。

4. 成型过程：在模具运行时，芯被移动到模腔中，与模具的壁面完全接触，形成产品的内部结构。

之后，通过合适的冷却、固化等步骤，使得产品能够保持其形状和性能。

通过模具抽芯的原理，可以实现对复杂产品内部结构的成型和
加工，有效提高产品的质量和效率。

同时，模具抽芯也需要考虑到芯的制造和芯与模具的配合精度，以及运动机构的可靠性和稳定性等因素，以确保模具抽芯过程的顺利进行。

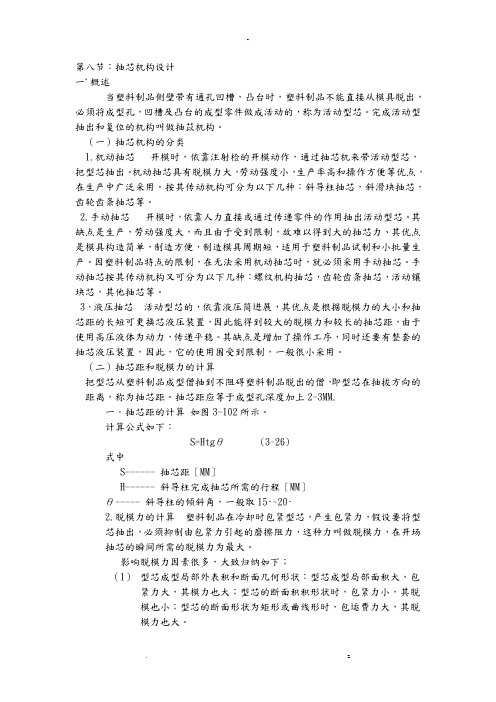

第八节：抽芯机构设计一`概述当塑料制品侧壁带有通孔凹槽，凸台时，塑料制品不能直接从模具脱出，必须将成型孔，凹槽及凸台的成型零件做成活动的，称为活动型芯。

完成活动型抽出和复位的机构叫做抽苡机构。

（一）抽芯机构的分类1.机动抽芯开模时，依靠注射检的开模动作，通过抽芯机来带活动型芯，把型芯抽出。

机动抽芯具有脱模力大，劳动强度小，生产率高和操作方便等优点，在生产中广泛采用。

按其传动机构可分为以下几种：斜导柱抽芯，斜滑块抽芯，齿轮齿条抽芯等。

2.手动抽芯开模时，依靠人力直接或通过传递零件的作用抽出活动型芯。

其缺点是生产，劳动强度大，而且由于受到限制，故难以得到大的抽芯力、其优点是模具构造简单，制造方便，制造模具周期短，适用于塑料制品试制和小批量生产。

因塑料制品特点的限制，在无法采用机动抽芯时，就必须采用手动抽芯。

手动抽芯按其传动机构又可分为以下几种：螺纹机构抽芯，齿轮齿条抽芯，活动镶块芯，其他抽芯等。

3．液压抽芯活动型芯的，依靠液压筒进展，其优点是根据脱模力的大小和抽芯距的长短可更换芯液压装置，因此能得到较大的脱模力和较长的抽芯距，由于使用高压液体为动力，传递平稳。

其缺点是增加了操作工序，同时还要有整套的抽芯液压装置，因此，它的使用围受到限制，一般很小采用。

（二）抽芯距和脱模力的计算把型芯从塑料制品成型僧抽到不阻碍塑料制品脱出的僧，即型芯在抽拔方向的距离，称为抽芯距。

抽芯距应等于成型孔深度加上2-3MM.一．抽芯距的计算如图3-102所示。

计算公式如下：S=H tgθ (3-26)式中S------ 抽芯距〔MM〕H------ 斜导柱完成抽芯所需的行程〔MM〕θ----- 斜导柱的倾斜角，一般取15·~20·2.脱模力的计算塑料制品在冷却时包紧型芯，产生包紧力，假设要将型芯抽出，必须抑制由包紧力引起的磨擦阻力，这种力叫做脱模力，在开场抽芯的瞬间所需的脱模力为最大。

影响脱模力因素很多，大致归纳如下；（1）型芯成型局部外表积和断面几何形状：型芯成型局部面积大，包紧力大，其模力也大；型芯的断面积积形状时，包紧力小，其脱模也小；型芯的断面形状为矩形或曲线形时，包运费力大，其脱模力也大。

侧向分型与抽芯机构设计引言侧向分型与抽芯机构在注塑模具设计中起着重要的作用。

侧向分型是指在模具中设置缓冲阀和侧板，通过侧向运动来将塑料制品从模具中取出。

而抽芯机构则是用于取出模具中的中空或凸起的零件。

本文将重点讨论侧向分型与抽芯机构的设计原理和注意事项。

侧向分型的设计原理侧向分型是指在注塑模具中采用侧向运动的方式将塑料制品从模具中取出。

侧向分型的设计原理如下：1.设置缓冲阀：在模具的侧壁上设置缓冲阀，用于控制分型板的侧向运动。

缓冲阀可采用气动或液压方式控制，通过控制缓冲阀的开合，可以实现模具的分型操作。

2.侧板设计：在模具中设置侧板，用于支撑分型板和缓冲阀。

侧板的设计应符合模具的整体结构和功能要求，同时要考虑到侧板的材料选择和加工工艺。

3.分型板设计：分型板是侧向分型的关键部件，其设计应考虑到制品的尺寸和形状。

分型板的材料通常采用高硬度的工具钢，以确保分型过程的稳定性和可靠性。

侧向分型的注意事项在设计侧向分型时，需要注意以下几点：1.分型力的控制：在侧向分型过程中，分型力的大小直接影响到制品的质量。

因此，在设计时应合理控制分型板的运动速度和缓冲阀的开合力度，以保证制品不受损坏。

2.分型板的导向设计：分型板的导向设计直接影响到分型过程的准确性和稳定性。

在设计时应考虑到分型板的导向孔和导向销的配对设计，以确保分型过程的顺利进行。

3.分型板的润滑和冷却：分型板在长时间使用过程中容易受到磨损和热变形的影响。

因此，在设计时应考虑到分型板的润滑和冷却措施，以延长模具的使用寿命。

抽芯机构的设计原理抽芯机构是用于取出模具中的中空或凸起的零件。

抽芯机构的设计原理如下：1.抽芯导向设计：抽芯导向是指在模具中设置抽芯导向销和抽芯导向孔，以确保抽芯过程的准确性和稳定性。

抽芯导向的设计应考虑到抽芯导向销和抽芯导向孔的配对设计，以保证抽芯过程的顺利进行。

2.弹簧压力的控制：在抽芯过程中，弹簧的压力大小直接影响到抽芯的力度。

模具抽芯机构的设计一、模具抽芯机构的作用模具抽芯机构的作用是用来实现产品在模具成型过程中的顺利取出。

在一些特殊的产品造型中，需要在成型时将内部的一些零件抽出，这样才能使产品完整且正常工作。

模具抽芯机构通过结构设计和动力传递，实现了在模具成型过程中需要抽出的部分能够按要求顺利完成抽出动作。

二、模具抽芯机构的设计原则1.设计合理性：模具抽芯机构的设计必须根据模具的具体情况进行合理设计，避免出现设计不合理导致抽芯机构不能正常工作的情况。

2.结构简单性：模具抽芯机构的结构应尽量简单，使其易于制造和装配。

同时也要考虑到机构的稳定性和可靠性。

3.抽芯动作顺畅：抽芯机构设计必须确保抽芯动作的平稳顺畅，不能出现卡滞或者阻塞的情况。

4.与模具配合性强：模具抽芯机构的设计应与模具的其他部分紧密配合，确保模具整体工作的协调一致性。

三、模具抽芯机构的分类根据具体的结构和工作原理，模具抽芯机构可以分为以下几种类型：1.直线型：这种抽芯机构通过直线运动来实现产品的抽出。

常见的有滑块式和直线导轨式。

2.弧线型：这种抽芯机构通过弧线运动来实现产品的抽出。

常见的有曲柄摇杆式和凸轮式。

3.扇形型：这种抽芯机构通过扇形运动来实现产品的抽出。

常见的有滑块扇形式和齿轮扇形式。

四、模具抽芯机构的设计步骤1.确定抽芯方式和抽芯零件的位置。

2.设计抽芯机构的结构和工作原理。

3.绘制抽芯机构的零件和总装图。

4.制作和装配抽芯机构。

5.调试和测试抽芯机构的工作效果。

6.根据测试结果进行优化设计。

五、模具抽芯机构的应用六、模具抽芯机构的发展趋势随着工业的不断发展和科技的进步，模具抽芯机构的设计和制造也在不断提升。

未来的模具抽芯机构将更加注重自动化和智能化，提高生产效率和产品质量。

同时，也将更加关注环保和节能，降低能耗和污染。

总结：模具抽芯机构是模具设计中的重要部分，它通过合理的结构设计和动力传递，实现了产品在模具成型过程中需要抽出的部分能够顺利完成抽出动作。
