承插型盘扣式楼板模板支架计算书

  • 格式：doc
  • 大小：68.50 KB
  • 文档页数：9

精品 下载后可复制编辑 承插型盘扣式楼板模板支架计算书

依据规范: 《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 计算参数:

盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。 模板支架搭设高度为6.0m， 立杆的纵距 b=1.20m，立杆的横距 l=1.20m，脚手架步距 h=1.50m。 立杆钢管类型选择：B-LG-1500(Φ48×3.2×1500); 横向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);纵向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140); 横向跨间水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140); 面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。 木方50×70mm，间距200mm， 木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。 梁顶托采用双钢管φ48×3.0mm。 模板自重0.20kN/m2，混凝土钢筋自重25.10kN/m3。 倾倒混凝土荷载标准值1.00kN/m2，施工均布荷载标准值5.00kN/m2。 精品 下载后可复制编辑

图 盘扣式楼板支撑架立面简图

图 楼板支撑架立杆稳定性荷载计算单元

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。 一、模板面板计算

面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。 静荷载标准值 q1 = 25.100×0.200×1.200+0.200×1.200=6.264kN/m 活荷载标准值 q2 = (1.000+5.000)×1.200=7.200kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 120.00×1.80×1.80/6 = 64.80cm3； I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；

(1)抗弯强度计算 精品 下载后可复制编辑 f = M / W < [f] 其中 f —— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩； [f] —— 面板的抗弯强度设计值，取15.00N/mm2； M = 0.100ql2 其中 q —— 荷载设计值(kN/m)； 经计算得到 M = 0.100×(1.20×6.264+1.40×7.200)×0.200×0.200=0.070kN.m 经计算得到面板抗弯强度计算值 f = 0.070×1000×1000/64800=1.086N/mm2 面板的抗弯强度验算 f < [f],满足要求!

(2)抗剪计算 T = 3Q/2bh < [T] 其中最大剪力 Q=0.600×(1.20×6.264+1.4×7.200)×0.200=2.112kN 截面抗剪强度计算值 T=3×2112.0/(2×1200.000×18.000)=0.147N/mm2 截面抗剪强度设计值 [T]=1.40N/mm2 面板抗剪强度验算 T < [T]，满足要求!

(3)挠度计算 v = 0.677ql4 / 100EI < [v] = l / 250 面板最大挠度计算值 v = 0.677×6.264×2004/(100×6000×583200)=0.019mm 面板的最大挠度小于200.0/250,满足要求!

二、支撑木方的计算 精品 下载后可复制编辑 木方按照均布荷载计算。 1.荷载的计算

(1)钢筋混凝土板自重(kN/m)： q11 = 25.100×0.200×0.200=1.004kN/m

(2)模板的自重线荷载(kN/m)： q12 = 0.200×0.200=0.040kN/m

(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)： 经计算得到，活荷载标准值 q2 = (5.000+1.000)×0.200=1.200kN/m 静荷载 q1 = 1.20×1.004+1.20×0.040=1.253kN/m 活荷载 q2 = 1.40×1.200=1.680kN/m 计算单元内的木方集中力为(1.680+1.253)×1.200=3.520kN 2.木方的计算

按照三跨连续梁计算，计算公式如下: 均布荷载 q = 3.519/1.200=2.933kN/m 最大弯矩 M = 0.1ql2=0.1×2.93×1.20×1.20=0.422kN.m 最大剪力 Q=0.6×1.200×2.933=2.112kN 最大支座力 N=1.1×1.200×2.933=3.871kN 木方的截面力学参数为 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 5.00×7.00×7.00/6 = 40.83cm3； I = 5.00×7.00×7.00×7.00/12 = 142.92cm4；

(1)木方抗弯强度计算 精品 下载后可复制编辑 抗弯计算强度 f = M/W =0.422×106/40833.3=10.34N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求!

(2)木方抗剪计算 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh < [T] 截面抗剪强度计算值 T=3×2112/(2×50×70)=0.905N/mm2 截面抗剪强度设计值 [T]=1.30N/mm2 木方的抗剪强度计算满足要求!

(3)木方挠度计算 挠度计算按照规范要求采用静荷载标准值， 均布荷载通过变形受力计算的最大支座力除以木方计算跨度(即木方下小横杆间距) 得到q=1.044kN/m 最大变形v=0.677ql4/100EI=0.677×1.044×1200.04/(100×9000.00×1429167.0)=1.139mm 木方的最大挠度小于1200.0/250,满足要求!

三、托梁的计算 托梁按照集中与均布荷载下多跨连续梁计算。 集中荷载取木方的支座力 P= 3.871kN 均布荷载取托梁的自重 q= 0.080kN/m。 精品 下载后可复制编辑 120012001200 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 3.87kN 0.08kN/mAB 托梁计算简图

2.3162.838 托梁弯矩图(kN.m)

9.309.295.425.401.531.512.362.376.246.2610.1310.1514.0214.0311.6611.657.787.773.903.880.010.013.883.907.777.7811.6511.6614.0314.0210.1510.136.266.242.372.361.511.535.405.429.299.30 托梁剪力图(kN)

变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：

120012001200 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 1.38kN 0.08kN/mAB 托梁变形计算受力图

2.2570.158 托梁变形图(mm)

经过计算得到最大弯矩 M= 2.837kN.m 经过计算得到最大支座 F= 25.688kN 经过计算得到最大变形 V= 2.257mm 顶托梁的截面力学参数为 精品 下载后可复制编辑 截面抵抗矩 W = 8.98cm3； 截面惯性矩 I = 21.56cm4； (1)顶托梁抗弯强度计算

抗弯计算强度 f = M/W =2.837×106/1.05/8982.0=300.81N/mm2 顶托梁的抗弯计算强度大于205.0N/mm2,不满足要求!建议增加顶托梁数量或调整间距！ (2)顶托梁挠度计算

最大变形 v = 2.257mm 顶托梁的最大挠度小于1200.0/400,满足要求! 四、立杆的稳定性计算荷载标准值

作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容：

(1)脚手架钢管的自重(kN)： NG1 = 0.133×6.000=0.798kN 钢管的自重计算参照《盘扣式规范》附录A 。 (2)模板的自重(kN)： NG2 = 0.200×1.200×1.200=0.288kN (3)钢筋混凝土楼板自重(kN)： NG3 = 25.100×0.200×1.200×1.200=7.229kN

经计算得到，静荷载标准值 NG = (NG1+NG2) = 8.314kN。 2.活荷载为施工荷载标准值与振捣混凝土时产生的荷载。 经计算得到，活荷载标准值 NQ = (5.000+1.000)×1.200×1.200=8.640kN 3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.20NG + 1.40NQ

合集下载

承插型盘扣式悬挑脚手架计算书

承插型盘扣式悬挑脚手架计算书

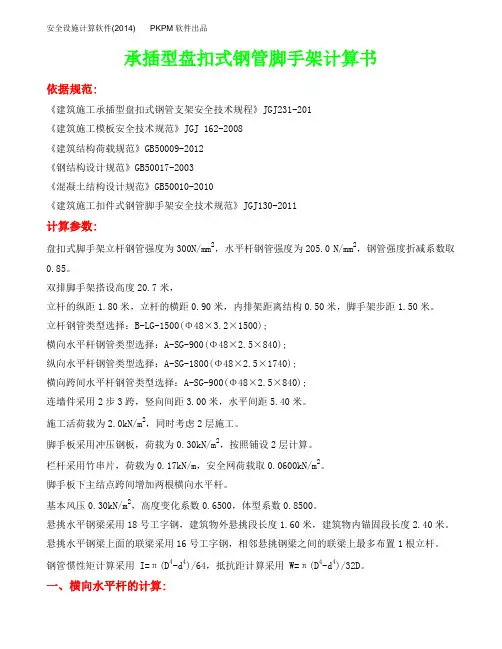

承插型盘扣式钢管脚手架计算书依据规范:《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-201《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取0.85。

双排脚手架搭设高度20.7米，立杆的纵距1.80米，立杆的横距0.90米，内排架距离结构0.50米，脚手架步距1.50米。

立杆钢管类型选择：B-LG-1500(Φ48×3.2×1500);横向水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);纵向水平杆钢管类型选择：A-SG-1800(Φ48×2.5×1740);横向跨间水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);连墙件采用2步3跨，竖向间距3.00米，水平间距5.40米。

施工活荷载为2.0kN/m2，同时考虑2层施工。

脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设2层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0600kN/m2。

脚手板下主结点跨间增加两根横向水平杆。

基本风压0.30kN/m2，高度变化系数0.6500，体型系数0.8500。

悬挑水平钢梁采用18号工字钢，建筑物外悬挑段长度1.60米，建筑物内锚固段长度2.40米。

悬挑水平钢梁上面的联梁采用16号工字钢，相邻悬挑钢梁之间的联梁上最多布置1根立杆。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、横向水平杆的计算:按照水平杆上面的脚手板和活荷载作为均布荷载计算水平杆的最大弯矩和变形。

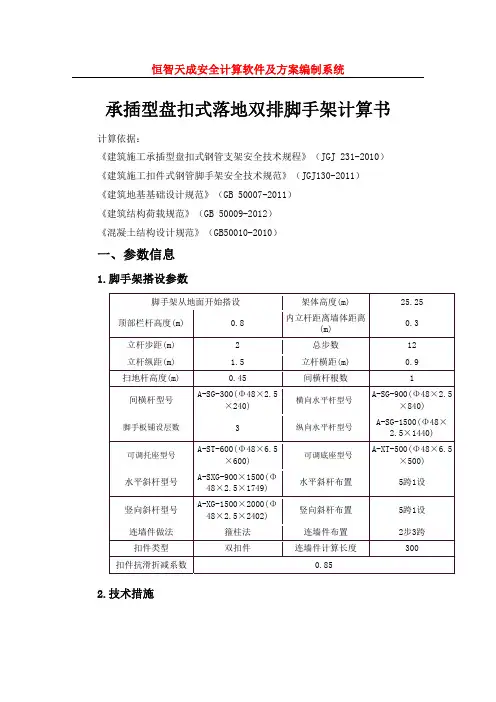

承插型盘扣式落地双排脚手架计算书.
