目录一、编制的依据 (1)二、工程简介 (1)三、便桥及钻孔平台主要技术标准 (2)四、主要施工机具 (2)五、钢便桥设计文字说明 (2)六、施工准备 (3)七、钢便桥施工 (3)八、施工通道钢便桥验算 (4)九、工期安排 (11)十、质量保证措施 (11)十一、安全保证措施 (11)十二、环境保护措施 (12)文华北路北延线大沥城南立交2#钢便桥施工方案一、编制的依据1、交通部《公路桥涵施工技术规》JTG/F50—2011；2、人民交通出版社《路桥施工计算手册》；3、《装配式公路钢桥多用途使用手册》；4、《公路桥涵钢结构及木结构设计规》；5、《贝雷架使用手册》；6、《五金手册》；7、《公路桥涵设计通用规》；8、《公路桥涵地基与基础设计规》；9、结合现场实际情况。
二、工程简介为施工大沥城南立交8#墩挂篮0#块，施工期间的材料运输等车辆通行，需修建钢便桥跨越8#河涌改河。
钢便桥长度为18米，宽度为6米，钢便桥结构特点如下：1、基础结构为：DN600钢管桩；2、分配梁结构为：I40b工钢；3、上部结构为：贝雷片纵梁；4、桥面结构为：I16工字钢横梁；铺满22型槽钢。
5、防护结构为：钢管支撑及安全网。
三、便桥及钻孔平台主要技术标准①、计算行车速度：5km/h；②、设计荷载：挂-100；③、桥跨布置：贝雷架；④、桥面布置：桥宽为6m,行车道宽5m。
四、主要施工机具1、PC220挖掘机1台，配备45t振动锤；2、电弧焊机3台；3、氧气、乙炔切割设备2套；4、PC220履带吊车1辆；5、振动棒3个；6、运输车1辆。
五、钢便桥设计文字说明1、基础及下部结构设计本便桥位于8#河涌中，水下地质情况自上而下普遍为：素填土、细砂、粉砂。
桥跨设置9根钢管桩基础，桩的横向采用40b工字钢做为分配梁用于承受上部荷载。
2、上部结构设计纵梁采用单层双片五排贝雷梁。
3、桥面结构设计桥面板结构组成为：采用22型槽作为桥面板钢铺满，桥面板安放在I16工字钢横梁上并周边焊接牢固。
钢栈桥设计计算书1工程概况本项目计划修建两座施工栈桥，其中围中栈桥全长为24m，跨径为2*12m，七工段栈桥全长为42m，跨径为3m+12m*3+3m，栈桥净宽均4m。
承载力满足120T以下车辆通行，限速10千米/小时。
2栈桥设计2.1设计依据（1）《装备式公路钢桥多用途使用手册》；（2）《钢结构设计规范》GB50017-2003；（3）《路桥施工计算手册》；（4）《公路桥梁施工技术规范》（JTJ041-2004）；（5）《公路桥涵地基与基础设计规范》（JTJD63-2007）；(6)《装备式公路钢桥》设计制造标准JT/T728-2008（7）其他相关规范手册2.2结构型式栈桥采用321标准式二组三排单层双加强下承式贝雷结构，两头桥台和中间制动墩打设630×10双排钢管桩基础，呈2×2排列，纵向间距1.5m，横向间距4.6m，连接系横杆和斜杆采用14#槽钢。
桥面为2m×6m标准桥面板，每块标准桥面板骨架为纵向9根12工字钢，端头采用10槽钢加固，桥面钢板为8mm厚花纹钢板。
每片贝雷下弦杆放置4根I28a工字钢作为桥面横梁，一块桥面板底部布置8根横梁支撑。
具体构造见附图主要材料力学性能表3荷载分析栈桥承受荷载主要由桥梁自重荷载q，及车辆荷载P两部分组成，其中车辆荷载为主要荷载。
设计计算按120T计,如下图：根据设计，按主跨简支梁控制计算，钢桥单跨最大跨径为12米。
（1）恒载①贝雷片重量：2700*6*1.15/3=6.21 KN/m②I28a横梁：434.7*6*4*1.15/3=4.0 KN/m③I12纵梁：142.1*9*1.15=1.47 KN/m④8mm厚钢板：78500*4*1*0.008*1.15=2.89 KN/m⑤弦杆重量：800*12*1.15/3=3.68 KN/m式中1.15为连接件扩大系数，恒载合计q=18.25 KN/m=1/8ql2=0.125*18.25*122=328.5 KN.mM恒Q=1/2qL=0.5*18.25*12=109.5 KN恒（2）活载根据设计，钢桥单跨最大净度为12米，按照挂车-120 T车辆行走，轴距为1.2米+4米+1.2米，总重量按1200kN计算，后轮双轴压力为600kN，后轮单轴单侧压力为150kN。
30m贝雷架钢便桥计算书1.工程概况本桥适用于30m下承式贝雷架钢便桥。
桥梁主体结构为321型三排单层加强贝雷架。
便桥净宽4.2m，行车道净宽4m，人行道宽净宽1m。
桥面铺设8mm 厚Q235钢板，面板上沿桥向横向焊接φ12的圆钢，间距15cm，面板下设加强肋10#工字钢，间距25cm，工字钢底部铺设横向分配梁28b#工字钢，横穿贝雷架，纵向间距为1.5m。
2.设计参数2.1设计荷载设计荷载按照公路I级，考虑到贝雷架钢便桥长30m，采用车道荷载进行桥梁结构设计计算。

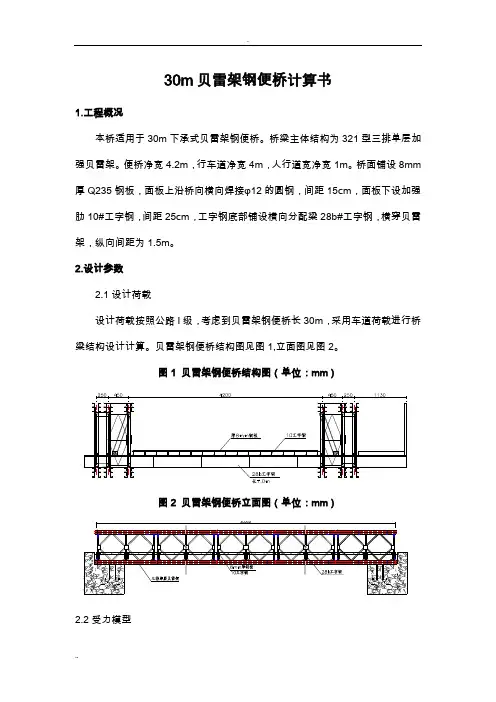

贝雷架钢便桥结构图见图1,立面图见图2。
图1 贝雷架钢便桥结构图（单位：mm）图2 贝雷架钢便桥立面图（单位：mm）2.2受力模型建立受力模型，如图3。
图3 桥梁受力模型（单位：mm）对桥梁受力模型进行简化，简化为简支梁受力模型（偏于安全），见图4。
图4 简化后的受力模型（单位：mm）3.加强肋10#工字钢受力验算3.1工字钢及面板参数构件参数：理论重量11.261kg/m(0.11261kN/m),d= 4.5mm,Ix:Sx= 8.59,Wx=49cm3，[σ]=145Mpa/1.2=120.8 Mpa，[τ]=85Mpa/1.2=70.8Mpa，安全系数取1.2，E=206GPa,Ix=245cm4,8mm厚钢板0.628kN/m2。
3.2荷载组成根据公路I级车道荷载的均布荷载标准值qk=10.5kN/m，桥涵计算跨径小于或等于5m时，Pk=180kN;桥涵计算跨径等于或大于50m时，Pk=360kN，桥涵计算跨径大于5m，小于50m时，Pk值采用内插法求得。
因计算跨径为1.5m，故集中力Pk=180kN。
荷载组合采用1.2恒载+1.4活载。
3.3受力计算以简支梁模型计算，以跨中1.5m最不利位置进行受力分析，以单根工字钢进行受力计算。
截取单元见图5。
