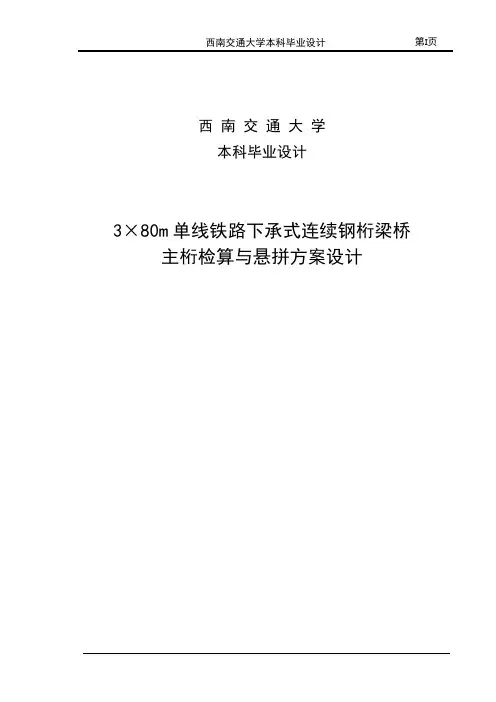

西南交通大学本科毕业设计3×80m单线铁路下承式连续钢桁梁桥主桁检算与悬拼方案设计院系土木工程系专业工程检测与评估年级 2009级姓名题目 3×80m单线铁路下承式连续钢桁梁桥主桁检算与悬拼方案设计指导教师评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日毕业设计任务书班级 09检测2班学生姓名学号 20097117发题日期：2013年2月25日完成日期： 2013年6月12日题目：单线铁路下承式连续钢桁梁桥主桁检算与悬拼方案设计1、本设计的目的、意义:学生在进行毕业设计之前，已对公共基础课程、专业基础课程及专业课程进行了有序的分阶段的学习，对工程结构已经建立起了从设计原理到设计方法及施工方法的基本知识结构，但还缺少综合地系统地运用这些知识来解决实际问题的锻炼机会。

本设计以铁路连续钢桁梁桥结构为背景，让学生在老师的指导下系统地了解结构设计、计算分析和检算的全过程，完成悬臂拼装法的施工方案设计。

通过本设计可巩固学生对材料力学、结构力学、钢结构设计原理、桥梁工程等知识的掌握，提高学生分析和解决问题的能力；同时可让学生对桥梁工程的认识更加清晰、全面；还可通过对桥梁结构分析软件、绘图软件、数据处理、文本处理等软件的大量使用培养学生的计算机运用能力。

2、学生应完成的任务一、设计说明书的编制1、钢桥施工方法概述2、桥梁结构概况3、连续钢桁梁桥主桁结构杆件检算4、连续钢桁梁桥悬臂拼装施工方案设计5、连续钢桁梁桥主桁结构施工阶段计算分析（内力、应力、变形）二、工程图纸的绘制1、桥梁总布置图2、桥门架、横向联结系、纵向联结系构造图3、施工工序图4、临时结构（施工支架）大样图3、论文各部分内容及时间分配：（共 16 周）第一部分相关设计规范、设计资料收集 (2周) 第二部分连续钢桁梁桥主桁结构杆件检算 (4周) 第三部分连续钢桁梁桥主桁结构施工阶段计算分析(2周) 第四部分构件临时加固设计和临时结构设计(4周) 第五部分图纸绘制(2周) 第六部分设计说明书编制(2周) 评阅及答辩备注指导教师：年月日审批人：年月日摘要连续钢桁梁桥具有造型美观，跨越能力强，跨径布置灵活，钢材强度高等优点，是大跨径桥梁常用的一种结构形式。

第一章 设计资料第一节 基本情况1设计规范：《铁路桥涵设计基本规范》（ TB10002.1-2005）、《铁路桥梁钢结构设计规范》 （ TB10002.2-2005 ）。

2、结构外形尺寸：计算跨度L=80+(50-50) × 0.2=80，若L=80m 需改为L=92m ，钢梁分为10个节间，节间长度 d =L/10=9.2m ，主梁高度H=11d/8=11 × 9.2/8=12.65m ，主梁中心距B=6.4m ，纵梁中心距为b=2.0m ，计算得到的纵梁宽度为B 0 =5.95m 。

桥面，人行道两侧。

3 材料：主要桁架构件材料为Q345q ，板厚为 40mm ，高强度螺栓为40B ，精制螺栓为BL3，轴承铸件为ZG35II ，滚轮轴为35#锻钢。

4 活荷载等级：中等活荷载。

5 静载(1) 主桁架计算桥面p 1 =10kN/m ，桥面p 2 =6.29kN/m ，主桁架p 3 =14.51kN/m ， 领带 p 4 =2.74kN/m ，检查设备 p 5 =1.02kN/m ，螺栓、螺母和垫圈 p 6 = 0.02 (p 2 + p 3 + p 4 )，焊缝 p 7 = 0.015 (p 2 + p 3 + p 4 )；(2)纵梁和横梁的计算横梁（每根线）p 8 =4.73kN/m （不包括桥面），横梁（每根）p 9 =2.10kN/m 。

6 抗风强度W 0 =1.25kPa ，K 1 K 2 K 3 =1.0。

7、工厂采用焊接，工地采用高强度螺栓，人行道支架采用直径22mm 、直径23mm 的精制螺栓。

高强螺栓设计预紧力P=200kN ，防滑系数μ 0 =0.45。

第二部分设计1 、主桁架受力计算； 2、主桁梁截面设计3弦拼接计算及下弦端节点设计； 4. 挠度校核计算及上弯度设计；第三节 设计要求1 主桁架力计算结果和截面设计计算结果汇总于表中。

2 主要桁架力计算表项目包括：l 、α、Ω、ΣΩ、p 、Np 、k 、Nk 、1+μ、1+μf、(1+μ)Nk、a 、η、纵向风、桥架影响风和弯矩，制动力和弯矩，NI ，NII ，NIII ，NC ，疲劳计算力Nnmin ，Nnmax ，弯矩Mnmin ，Mnmax ；3 建议使用 Microsoft Excel 电子表格辅助计算主桁架力。

钢桁梁桥设计与计算详细解读，从基础开始~一、钢桁梁的组成1、分类：按桥面位置的不同分为上承式桁梁桥、下承式桁梁桥、和双层桁梁桥2、组成：由主桁、联结系、桥面系及桥面组成（一）主桁它是的主要承重结构，承受竖向荷载。

主桁架由上、下弦杆和腹杆组成。

腹杆又分为斜杆和竖杆；节点分大节点和小节点；节间距指节点之间的距离。

（二）联结系1、分类：纵向联结系和横向联结系2、作用：联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向荷载3、纵向联结系分上部水平纵向联结系和下部水平纵向联结系；主要作用为承受作用于桥跨结构上的横向水平荷载、横向风力、车上横向摇摆力及离心力。

另外是横向支撑弦杆，减少其平面以外的自由长度。

4、横向联结系分桥门架和中横联；主要作用为是增加钢桁梁的抗扭刚度。

适当调节两片主桁或两片纵联的受力不均。

（三）桥面系1、组成：由纵梁、横梁及纵梁之间的联结系2、传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主桁架节点。

（四）桥面桥面是供车辆和行人走行的部分。

桥面的形式与钢梁桥及结合梁桥相似。

二、主桁架的图式及特点⌝三角形桁架（Warren trussesυ节间距较小时不设竖腹杆，较大时可设竖腹杆υ弦杆的规格和大节点的个数较少，适应定型化设计，便于制造和安装υ我国铁路中等跨度（L=48m~80m）下承式栓焊钢桁梁桥标准设计。

⌝斜杆形桁架(Pratt trusses)υ斜腹杆仅受压或受拉υ弦杆和竖杆规格多，均为大节点。

⌝双重腹杆桁架(Parallel chord rhombic truss)υ斜杆只承受节间剪力的一半υ受压斜杆短，对压屈稳定有利。

υ适用于大跨度钢桁梁，如武汉、南京长江大桥和我国铁路标准设计(L=96m~120m)下承式简支栓焊钢桁梁桥。

主桁架的主要尺寸⌝先确定桥梁跨度，再确定主桁架的主要尺寸包括：桁架高度、节间长度、斜杆倾角和两片主桁架的中心距。

⌝在拟定上述尺寸时，要综合考虑各种影响因素，相互协调，尽可能采用标准化和模数化，目的在于使设计、制造、安装、养护和更换工作简化及方便。

钢桥课程设计单线铁路下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：电话：电子邮件：指导老师：设计时间：目录第一章《钢桥》课程设计任务书 (1)一、设计题目 (1)二、设计目的 (1)三、设计资料 (1)四、设计内容 (2)五、设计要求 (2)第二章主桁内力计算 (3)一、主力作用下主桁杆件的内力计算 (3)二、横向附加力作用下主桁架杆件的内力计算 (11)三、纵向制动力作用下主桁杆件的内力计算 (16)四、主桁杆件内力组合及主桁杆件计算内力的确定 (17)第一章《钢桥》课程设计任务书一、设计题目单线铁路下承式简支栓焊钢桁架桥上部结构设计二、设计目的1. 了解钢材性能及钢桥的疲劳、防腐等问题；2. 熟悉钢桁架梁桥的构造特点及计算方法；3. 通过单线铁路下承式简支栓焊钢桁架桥上部结构设计计算，掌握主桁杆件内力组合及计算方法；掌握主桁杆件截面设计及验算内容；4. 熟悉主桁节点的构造特点，掌握主桁节点设计的基本要求及设计步骤；三、设计资料1. 设计依据：铁路桥涵设计基本规范(TB10002-2017)铁路桥梁钢结构设计规范(TB10091-2017)铁路列车荷载图式(TB3466-2016)2. 结构轮廓尺寸：计算跨度L=70m，钢梁分10个节间，节间长度d=L/10=7m，主桁高度H=11d/8=9.63m，主桁中心距B=6.4m，纵梁中心距b=2.0m，纵梁计算宽度B0=5.95m，采用明桥面、双侧人行道。

3. 材料：主桁杆件材料Q345q，板厚 40mm，高强度螺栓采用40B，精制螺栓采用BL3，支座铸件采用ZG35II、辊轴采用35号锻钢。

4. 活载等级：ZHK荷载5. 恒载（1）主桁计算桥面p1=10kN/m，桥面系p2=6.29kN/m，主桁架p3=14.51kN/m，联结系p4=2.74kN/m，检查设备p5=1.02kN/m，螺栓、螺母和垫圈p6=0.02（p2+ p3+ p4），焊缝p7=0.015（p2+ p3+ p4）;上述合计为17.69kN/m（每片桁架），近似取为18kN/m（2）纵梁、横梁计算纵梁（每线）p8=4.73kN/m（未包括桥面），横梁（每片）p9=2.10kN/m。

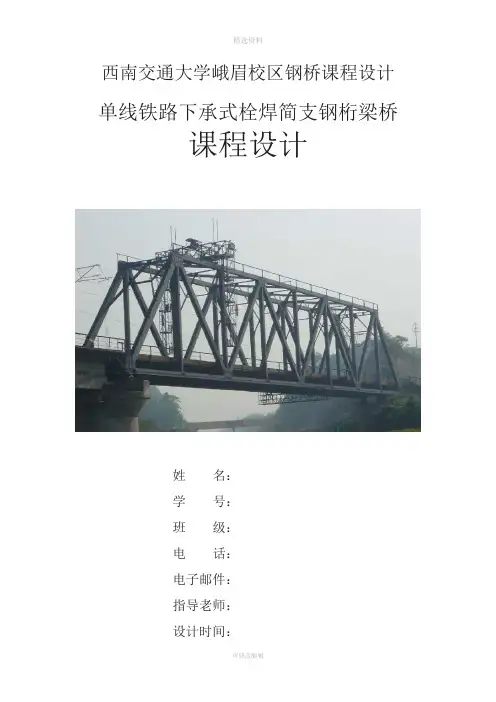

西南交通大学峨眉校区钢桥课程设计单线铁路下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：电话：电子邮件：指导老师：设计时间：目录第一章设计资料 (1)第一节基本资料 (1)第二节设计内容 (2)第三节设计要求 (5)第二章主桁杆件内力计算 (3)第一节主力作用下主桁杆件内力计算 (3)第二节横向附加力作用下的主桁杆件内力计算 (6)第三节制动力作用下的主桁杆件内力计算 (9)第四节主桁杆件的内力计算的确定 (9)第三章主桁杆件截面设计 (13)第一节下弦杆计算 (13)第二节上弦杆的计算.......................................................................................... 错误！未定义书签。

第三节端斜杆的计算.......................................................................................... 错误！未定义书签。

第四节腹杆计算 (20)第五节杆端高强螺栓计算 ................................................................................. 错误！未定义书签。

第四章拼接板和节点板的计算 .............................................................................. 错误！未定义书签。

第一节弦杆拼接计算 (26)第二节节点板计算 (27)第五章挠度计算及预拱度设计 (30)第一节挠度计算 (30)第二节预拱度设计 (31)第一章设计资料第一节基本资料1 设计规范：铁路桥涵设计基本规范(TB10002.1-2005)铁路桥梁钢结构设计规范(TB10002.2-2005)钢桥构造与设计苏彦江主编2 结构轮廓尺寸：计算跨度L＝75.8m，钢梁分10个节间，节间长度d＝L/10=7.58m，主桁高度H＝11d/8=10.42m，主桁中心距B＝＝5.30m，采用明桥5.75m，纵梁中心距b＝2.0m，纵联计算宽度B面、双侧人行道。

.48m钢桁架铁路桥设计学院：土木工程学院班级：土木0906姓名：张宇学号：1801090603指导老师：方海整理日期：2012年01月07日——目录——第一章设计依据 (2)第二章主桁架杆件内力计算 (4)第三章主桁杆件设计 (10)第四章弦杆拼接计算 (14)第五章节点板设计 (16)第六章节点板强度检算 (16)48m钢桁架桥课程设计一、设计目的：跨度L=48米单线铁路下承载式简支栓焊钢桁梁桥部分设计二、设计依据：1. 设计《规范》铁道部1986TB12-85《铁路桥涵设计规范》简称《桥规》。

2. 结构基本尺寸计算跨度L=48m；桥跨全长L=48.10m；节间长度d=8.00m；主桁节间数n=6；主桁中心距B=5.75m；平纵联宽B0=5.30m；主桁高度H=12.00m；纵梁高度h=1.35m；纵梁中心距b=2.00m；3. 钢材及其基本容许应力：杆件及构件——16Mnq；高强螺栓——40B；精制螺栓——ML3；螺母及垫圈——45号碳素钢；铸件——ZG25；辊轴——锻钢35钢材的基本容许应力参照1986年颁布的《铁路桥涵设计规范》。

4. 结构的连接方式：桁梁杆件及构件，采用工厂焊接，工地高强螺栓连接；人行道托架采用精制螺栓连接；焊缝的最小正边尺寸参照《桥规》；高强螺栓和精制螺栓的杆径为Φ22，孔径d=23mm；5. 设计活载等级——标准中活载6. 设计恒载主桁P3=16kN/m；联结系P4=2.76kN/m；桥面系P2=6.81kN/m；高强螺栓P6=(P2+P3+P4)×3%; 检查设备P5=1.00kN/m；桥面P1=10.00kN/m；焊缝P7=(P2+P3+P4)×1.5%。

计算主桁恒载时，按每线恒载P=P1+P2+P3+P4+P5+P6+P7。

三、设计内容：1. 主桁杆件内力计算，并将计算结果汇整于2号图上；2. 围绕E2节点主桁杆件截面选择及检算；3. 主桁E2节点设计及检算；4. 绘制主桁E2节点图(3号图)。

现代钢桥课程设计学院：土木工程学院班级：1210姓名：罗勇平学号：1208121326指导教师：周智辉时间：2015年9月19日目录第一章设计说明 .............................................. 错误！未定义书签。

第二章主桁杆件内力计算 . (5)第三章主桁杆件截面设计与检算 (14)第四章节点设计与检算 (23)第一章 设计说明一、设计题目单线铁路下承式简支栓焊钢桁梁设计二、设计依据1. 设计规范铁道部《铁路桥涵设计基本规范》(TB10002.1-2005) 铁道部《铁路桥梁钢结构设计规范》(TB10002.2-2005) 2. 结构基本尺寸计算跨度L=48m ；桥跨全长L=49.10m ；节间长度d=8.00m ；主桁节间数n=6；主桁中心距B=5.75m ；平纵联宽度B 0=5.30m ；主桁高度H=11.00m ；纵梁高度h=1.45m ；纵梁中心距b=2.00m ；主桁斜角倾角︒=973.53θ，809.0sin =θ，588.0cos =θ。

3. 钢材及基本容许应力杆件及构件用Q370qD ；高强度螺栓用20MnTiB 钢；精制螺栓用BL3；螺母及垫圈用45号优质碳素钢；铸件用ZG25Ⅱ；辊轴用锻钢35。

钢材的基本容许应力参照《铁路桥梁钢结构设计规范》。

4. 结构的连接方式及连接尺寸 连接方式：桁梁杆件及构件采用工厂焊接，工地高强度螺栓连接；人行道托架采用精制螺栓连接。

连接尺寸：焊缝的最小焊脚尺寸参照《桥规》；高强度螺栓和精制螺栓的杆径为22φ，孔径为mm d 23=。

5. 设计活载等级 标准中—活载。

6. 设计恒载主桁m kN p /70.123=；联结系m kN p /80.24=；桥面系m kN p /50.62=；高强度螺栓%3)(4326⨯++=p p p p ；检查设备m kN p /00.15=；桥面m kN p /00.101=；焊缝%5.1)(4327⨯++=p p p p 。

单线铁路下承式简支钢桁架桥上部结构设计说到单线铁路下承式简支钢桁架桥上部结构设计，哎呀，这个名字一听就让人头大。

不过，咱们别慌，慢慢来，跟着我一起捋清楚。

你看，铁路桥可不是随便搭的玩意儿，它不仅要让列车稳稳当当地走过去，还得保证它长时间不出问题。

所以，设计这种桥梁，得考虑的东西可多了。

尤其是上部结构，那可是整个桥梁的“颜面”，要是它出点儿问题，下面的列车走起来就得小心翼翼了。

首先啊，咱们要搞清楚什么是单线铁路。

简单来说，就是只有一条轨道的铁路。

听着有点儿简单，但实际上可不是那么容易。

你想啊，列车要在这条轨道上来回穿梭，安全问题肯定得重视。

所以桥梁的设计得足够牢固，不能说一阵大风就晃一晃，或者下点雨就出现裂缝了，搞不好就真成了“水上漂”。

这种桥梁一般都是经过长期的反复检验，确保不会出岔子。

哎，谁还没听说过铁路桥梁被称作“百年老桥”的事儿呢？说到下承式钢桁架桥，这听起来就像是工地大叔天天挂嘴边的专业名词，其实啊，简单来说就是一种桥梁结构。

下承式？嗯，就是说桥梁的主梁和支撑结构在桥面下方。

就像是支架撑起了整个“天花板”，让列车通过的时候不会晃。

至于钢桁架，听起来是挺复杂的，但实际上它就是由很多交错的钢材组成的一个大框架，稳稳当当的支撑着桥梁。

钢桁架嘛，好比是那种有点儿像蜘蛛网一样的结构，看起来有点复杂，但强度可不一般，轻巧又坚固。

钢桁架桥的设计有一个特别的地方，就是它能承受很大的重量。

你想啊，一列火车可不是个小玩意儿，每次经过桥梁，整个桥面都得扛着这个重量。

不仅要承受火车的重量，还得应对火车快速通过时带来的冲击力。

这种冲击力如果不处理好，桥梁早晚会出现问题。

怎么解决呢？那就得通过巧妙的钢桁架设计，把这个力量分散开，不让桥梁的某个地方承担过多压力。

简单说，钢桁架桥就像一个高效的“力量分配器”，把重压均匀地分布到各个支撑点上，确保桥梁始终保持稳定。

再聊聊简支结构。

说白了，这种结构就是桥梁两端有支撑，中间部分没有支撑。

单线铁路下承式栓焊简支钢桁梁桥课程设计目录第一章设计资料 (1)第一节基本资料 (1)第二节设计内容设计内容 (1)第三节设计要求 (2)第二章主桁杆件内力计算 (3)第一节主力作用下主桁杆件内力计算 (3)第二节横向风力作用下的主桁杆件附加内力计算 (6)第三节制动力作用下的主桁杆件附加内力计算 (8)第四节疲劳内力计算 (9)第五节主桁杆件内力组合 (11)第三章主桁杆件截面设计 (13)第一节下弦杆截面设计 (13)第二节上弦杆截面设计 (15)第三节端斜杆截面设计 (16)第四节中间斜杆截面设计 (17)第五节吊杆截面设计 (19)第六节腹杆高强螺栓数量计算 (21)第四章弦杆拼接计算和下弦端节点设计 (22)第一节E2节点弦杆拼接计算 (22)第二节E0节点弦杆拼接计算 (23)第三节下弦端节点设计 (24)第五章挠度计算及预拱度设计 (25)第一节挠度计算 (25)第二节预拱度设计 (26)第六章桁架梁桥空间模型计算 (27)第一节建立空间详细模型 (27)第二节恒载竖向变形计算 (28)第三节恒载和活载内力和应力计算 (28)第四节自振特性计算 (29)第七章设计总结 (30)下弦端节点设计图 (32)单线铁路下承式栓焊简支钢桁梁桥课程设计 1第一章设计资料第一节基本资料1 设计规范：铁路桥涵设计基本规范(TB10002.1-2005)，铁路桥梁钢结构设计规范(TB10002.2-2005)。

2 结构轮廓尺寸：计算跨度L＝86.8 m，钢梁分10个节间，节间长度d＝8.68m，主桁高度H＝11.935m，主桁中心距B＝5.75m，纵梁中心距b＝2.0m，纵联计算宽度B0＝5.30m，采用明桥面、双侧人行道。

3 材料：主桁杆件材料Q345q，板厚≤45mm，高强度螺栓采用40B，精制螺栓采用BL3，支座铸件采用ZG35 II、辊轴采用35号锻钢。

4 活载等级：中－荷载。

5 恒载(1) 主桁计算桥面p1＝10kN/m，桥面系p2＝6.29kN/m，主桁架p3＝14.51kN/m，联结系p4＝2.74kN/m，检查设备p5＝1.02kN/m，螺栓、螺母和垫圈p6＝0.02(p2＋p3＋p4)，焊缝p7＝0.015(p2＋p3＋p4)；(2) 纵梁、横梁计算纵梁(每线)p8＝4.73kN/m(未包括桥面)，横梁(每片)p9＝2.10kN/m。

大学钢桥课程设计单线铁路下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：电话：电子：指导老师：设计时间：2010年12月至 20 月目录第一章设计资料 0第一节基本资料 0第二节设计容 (1)第三节设计要求 (1)第二章主桁杆件力计算 0第一节主力作用下主桁杆件力计算 0第二节横向风力作用下的主桁杆件附加力计算 (4)第三节制动力作用下的主桁杆件附加力计算 (5)第四节疲劳力计算 (7)第五节主桁杆件力组合 (8)第三章主桁杆件截面设计 (11)第一节下弦杆截面设计 (11)第二节上弦杆截面设计 (13)第三节端斜杆截面设计 (14)第四节中间斜杆截面设计 (16)第五节吊杆截面设计 (17)第六节腹杆高强度螺栓计算 (19)第四章弦杆拼接计算和下弦端节点设计 (20)第一节 E2节点弦杆拼接计算 (20)第二节 E0节点弦杆拼接计算 (21)第三节下弦端节点设计 (22)第五章挠度计算和预拱度设计 (24)第一节挠度计算 (24)第二节预拱度设计 (25)第六章桁架桥梁空间模型计算 (26)第一节建立空间详细模型 (26)第二节恒载竖向变形计算 (27)第三节活载力和应力计算 (27)第四节自振特性计算 (28)第七章设计总结 (29)第一章设计资料第一节基本资料1设计规：铁路桥涵设计基本规（TB10002.1-2005），铁路桥梁钢结构设计规（TB10002.2-2005）。

2结构轮廓尺寸：计算跨度L=70+0.2×23=74.6m，钢梁分10个节间，节间长度d=L/10=7.46m，主桁高度H=11d/8=11×7.46/8=10.2575m，主桁中心距B=5.75m，纵梁中心距b=2.0m，纵梁计算宽度B0=5.30m，采用明桥面、双侧人行道。

3材料：主桁杆件材料Q345q，板厚 40mm，高强度螺栓采用40B，精制螺栓采用BL3，支座铸件采用ZG35II、辊轴采用35号锻钢。

仁爱学院下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：设计时间：目录第一章设计资料………………………………………………………………第一节基本资料…………………………………………………………第二节设计内容…………………………………………………………第三节设计要求…………………………………………………………第二章杆件内力计算…………………………………………………………第一节主力作用下主桁杆件内力计算…………………………………第二节横向风力作用下的主桁杆件附加内力计算……………………第三节制动力作用下的主桁杆件附加内力计算………………………第四节疲劳内力计算……………………………………………………第五节主桁杆件内力组合………………………………………………第三章主桁杆件截面设计……………………………………………………第一节下弦杆截面设计…………………………………………………第二节上弦杆截面设计…………………………………………………第三节端斜杆截面设计…………………………………………………第四节中间斜杆截面设计………………………………………………第五节吊杆截面设计……………………………………………………第六节腹杆高强度螺栓计算……………………………………………第四章弦杆拼接计算和下弦端节点设计……………………………………第一节E2节点弦杆拼接计算……………………………………………第二节E0节点弦杆拼接计算……………………………………………第三节下弦端节点设计………………………………………………….. 下弦端节点设计图………………………………………………………………第一章设计资料第一节基本资料1 设计规范：铁路桥涵设计基本规范(TB10002.1-2005)，铁路桥梁钢结构设计规范(TB10002.2-2005)。

2 桁架尺寸：计算跨度分别为L＝48 m、64 m、80 m (按班级人数等分三组，按组序分别对应计算跨度)，节间长度8 m，桁高11 m，主桁中心距5.75 m，纵梁中心距2.0 m，纵联计算宽度5.30 m，采用明桥面。

现代钢桥课程设计学院：土木工程学院班级：1210姓名：罗勇平学号：1208121326指导教师：周智辉时间：2015年9月19日目录第一章设计说明...................... 错误！未定义书签。

第二章主桁杆件内力计算. (5)第三章主桁杆件截面设计与检算 (14)第四章节点设计与检算 (23)第一章 设计说明一、设计题目单线铁路下承式简支栓焊钢桁梁设计二、设计依据1. 设计规范铁道部《铁路桥涵设计基本规范》(TB10002.1-2005) 铁道部《铁路桥梁钢结构设计规范》(TB10002.2-2005) 2. 结构基本尺寸计算跨度L=48m ；桥跨全长L=49.10m ；节间长度d=8.00m ；主桁节间数n=6；主桁中心距B=5.75m ；平纵联宽度B 0=5.30m ；主桁高度H=11.00m ；纵梁高度h=1.45m ；纵梁中心距b=2.00m ；主桁斜角倾角︒=973.53θ，809.0sin =θ，588.0cos =θ。

3. 钢材及基本容许应力杆件及构件用Q370qD ；高强度螺栓用20MnTiB 钢；精制螺栓用BL3；螺母及垫圈用45号优质碳素钢；铸件用ZG25Ⅱ；辊轴用锻钢35。

钢材的基本容许应力参照《铁路桥梁钢结构设计规范》。

4. 结构的连接方式及连接尺寸 连接方式：桁梁杆件及构件采用工厂焊接，工地高强度螺栓连接；人行道托架采用精制螺栓连接。

连接尺寸：焊缝的最小焊脚尺寸参照《桥规》；高强度螺栓和精制螺栓的杆径为22φ，孔径为mm d 23=。

5. 设计活载等级 标准中—活载。

6. 设计恒载主桁m kN p /70.123=；联结系m kN p /80.24=；桥面系m kN p /50.62=；高强度螺栓%3)(4326⨯++=p p p p ；检查设备m kN p /00.15=；桥面m kN p /00.101=；焊缝%5.1)(4327⨯++=p p p p 。

仁爱学院下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：设计时间：目录第一章设计资料………………………………………………………………第一节基本资料…………………………………………………………第二节设计内容…………………………………………………………第三节设计要求…………………………………………………………第二章杆件内力计算…………………………………………………………第一节主力作用下主桁杆件内力计算…………………………………第二节横向风力作用下的主桁杆件附加内力计算……………………第三节制动力作用下的主桁杆件附加内力计算………………………第四节疲劳内力计算……………………………………………………第五节主桁杆件内力组合………………………………………………第三章主桁杆件截面设计……………………………………………………第一节下弦杆截面设计…………………………………………………第二节上弦杆截面设计…………………………………………………第三节端斜杆截面设计…………………………………………………第四节中间斜杆截面设计………………………………………………第五节吊杆截面设计……………………………………………………第六节腹杆高强度螺栓计算……………………………………………第四章弦杆拼接计算和下弦端节点设计……………………………………第一节E2节点弦杆拼接计算……………………………………………第二节E0节点弦杆拼接计算……………………………………………第三节下弦端节点设计………………………………………………….. 下弦端节点设计图………………………………………………………………第一章设计资料第一节基本资料1 设计规范：铁路桥涵设计基本规范(TB10002.1-2005)，铁路桥梁钢结构设计规范(TB10002.2-2005)。

2 桁架尺寸：计算跨度分别为L＝48 m、64 m、80 m (按班级人数等分三组，按组序分别对应计算跨度)，节间长度8 m，桁高11 m，主桁中心距5.75 m，纵梁中心距2.0 m，纵联计算宽度5.30 m，采用明桥面。

单线铁路下承式连续钢桁梁桥主桁检算与悬拼方案设计本科毕业设计《单线铁路下承式连续钢桁梁桥主桁检算与悬拼方案设计》毕业设计报告一、引言在铁路交通建设中，单线铁路下承式连续钢桁梁桥的主桁检算与悬拼方案设计是一项重要的工作。

本文将介绍该设计的目的、任务和意义，以及采用的方法和过程。

二、设计目的本次毕业设计的目的是通过对单线铁路下承式连续钢桁梁桥主桁的检算和悬拼方案的设计，提高工程设计水平，确保工程的安全可靠。

三、设计任务1.对单线铁路下承式连续钢桁梁桥的主桁进行检算，并满足相关设计规范的要求。

2.设计合理的悬拼方案，确保主桁的施工质量和工程进度。

四、设计意义1.通过主桁的检算，可以确保桥梁在使用过程中的安全性能，减少事故风险。

2.合理的悬拼方案设计可以确保主桁的施工质量和工程进度，提高工程的施工效率。

五、设计方法1.采用有限元分析方法对主桁进行受力分析，计算主桁在各种工况下的应力、变形和振动等参数。

2.根据相关设计规范对主桁进行检算，包括强度、刚度和稳定性等方面的要求。

3.基于施工工艺和经验，设计合理的悬拼方案，确保主桁的施工质量和工程进度。

六、设计过程1.收集相关资料，包括单线铁路下承式连续钢桁梁桥的设计规范和悬拼方案设计原则等。

2.利用有限元软件对主桁进行建模，并进行受力分析，计算各种工况下的应力、变形和振动等参数。

3.根据设计规范对主桁进行检算，并对计算结果进行评价和调整。

4.基于施工工艺和经验，设计合理的悬拼方案，并评估其对主桁施工质量和工程进度的影响。

七、设计结果1.主桁的检算结果符合设计规范的要求，具备足够的强度、刚度和稳定性。

2.悬拼方案设计能够确保主桁的施工质量和工程进度。

八、结论通过本次毕业设计，对单线铁路下承式连续钢桁梁桥主桁的检算与悬拼方案设计进行了全面的分析和研究。

设计结果表明，主桁具备足够的强度、刚度和稳定性，悬拼方案设计能够确保主桁的施工质量和工程进度。

这对于确保工程的安全可靠，提高工程施工效率具有重要的意义。
