中级维修电工实操考核(z3050)1

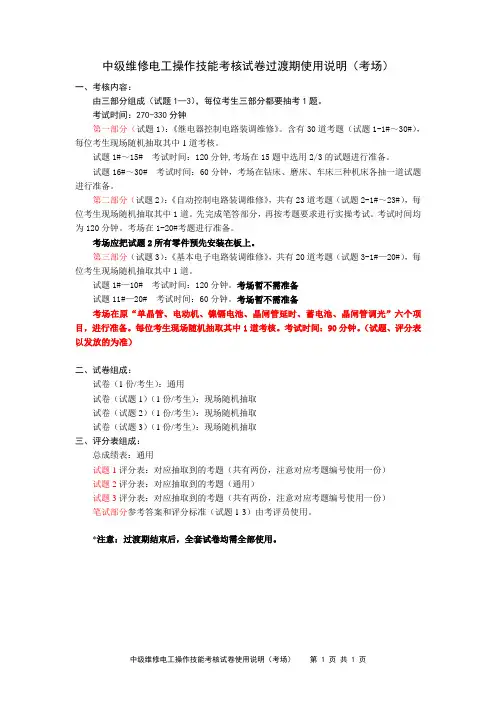

中级维修电工操作技能考核试卷过渡期使用说明（考场）一、考核内容：由三部分组成（试题1—3），每位考生三部分都要抽考1题。

考试时间：270-330分钟第一部分（试题1）：《继电器控制电路装调维修》。

含有30道考题（试题1-1#～30#），每位考生现场随机抽取其中1道考核。

试题1#～15# 考试时间：120分钟,考场在15题中选用2/3的试题进行准备。

试题16#～30# 考试时间：60分钟，考场在钻床、磨床、车床三种机床各抽一道试题进行准备。

第二部分（试题2）：《自动控制电路装调维修》，共有23道考题（试题2-1#～23#），每位考生现场随机抽取其中1道。

先完成笔答部分，再按考题要求进行实操考试。

考试时间均为120分钟。

考场在1-20#考题进行准备。

考场应把试题2所有零件预先安装在板上。

第三部分（试题3）：《基本电子电路装调维修》，共有20道考题（试题3-1#—20#），每位考生现场随机抽取其中1道。

试题1#—10# 考试时间：120分钟。

考场暂不需准备试题11#—20# 考试时间：60分钟。

考场暂不需准备考场在原“单晶管、电动机、镍镉电池、晶闸管延时、蓄电池、晶闸管调光”六个项目，进行准备。

每位考生现场随机抽取其中1道考核。

考试时间：90分钟。

（试题、评分表以发放的为准）二、试卷组成：试卷（1份/考生）：通用试卷（试题1）（1份/考生）：现场随机抽取试卷（试题2）（1份/考生）：现场随机抽取试卷（试题3）（1份/考生）：现场随机抽取三、评分表组成：总成绩表：通用试题1评分表：对应抽取到的考题（共有两份，注意对应考题编号使用一份）试题2评分表：对应抽取到的考题（通用）试题3评分表：对应抽取到的考题（共有两份，注意对应考题编号使用一份）笔试部分参考答案和评分标准（试题1-3）由考评员使用。

*注意：过渡期结束后，全套试卷均需全部使用。

中级维修电工操作技能考核试卷使用说明（考场）第 1 页共 1 页。

实操图纸卧式镇床工作原理一、T68型卧式锂床（实操图纸部分）元件符号说明：SB1：主拖动电动机停止与制动按钮SB2：主拖动电动机正转起动按钮SB3：主拖动电动机反转起动按钮SB4：主拖动电动机低速（△）点动按钮SQ1：工作台及主轴箱进给时动作SQ2：主轴进给手柄在进给位时动作SQ3：主轴变速手柄完全回原位（正常工作）时动作SQ4：进给变速手柄完全回原位（正常工作）时动作SQ5：主轴变速手柄回原位未到位时动作，到位或变速时复位SQ6：进给变速手柄回原位未到位时动作，到位或变速时复位SQ7：主拖动电动机高速运行时动作【注1】：行程开关动作时，其常开触头接通、常闭触头断开：复位时，苴常开触头断开、常闭触头接通。

KM1：主拖动电动机正转方向接触器KM2：主拖动电动机反转方向接触器KM3：制动接触器，主拖动电动机制动、点动及变速冲动时用于串入制动电阻KM4：主拖动电动机低速运行接触器，将主拖动电动机接成三角形KM5：主拖动电动机高速运行接触器，将主拖动电动机接成双星形KA1：正转中间继电器KA2：反转中间继电器KS：转速继电器【注2】：正转时，实操图纸中线号13-18之间的触头闭合：反转时线号13-14之间的触头闭合。

反转时，线号13-15 （实操图纸漏画15号）之间的触头也闭合，通过SQ5或SQ6作为主拖动电动机冲动用。

当主拖动电动机转速降到设定值一下，转速继电器复位。

KT：时间继电器，主拖动电动机从低速到高速延时用Ml：主拖动电动机，拖动主轴旋转、常速进给和机油泵二、T68型卧式锂床（实操图纸部分）工作原理1、概述T68型卧式镇床有两台电动机：主拖动电动机和快速进给电动机，实操图纸只给出主电动机的原理图。

工作时，T68型卧式锂床各工作部件的运动包括：主运动、进给运动和辅助运动。

主拖动电动机主要负责镇床的主运动和各进给运动的常速拖动，同时还负责机汕泵的拖动。

主运动是锂轴和平旋盘的旋转运动。

进给运动主要包括：①•镇轴的轴向进给运动：②.平旋盘上刀具溜板的径向进给运动：③主轴箱的垂直进给运动；④.工作台的纵向和横向进给运动。

维修电工中级操作技能考核试卷注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、三相异步电动机双重联锁正反转启动能耗制动控制电路的安装与调试(1)考试时间：120分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：按照电气安装规范，依据图1.1.5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制电路的安装、接线和调试。

图L1.5-3笔试部分：(1)正确识读给定的电路图；写出下列图形文字符号的名称。

QS( )；FUl( )；KMl( )；KT( )；SBl( )。

(2)正确使用工具；简述电工刀使用注意事项。

答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。

答：(4)安全文明生产，回答触电事故主要有那两类？答：操部作分：(5)按照电气安装规范，依据图LL5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制线路的安装和接线；(6)通电试运行。

试题2、三相交流异步电动机变频器控制装调(1)考试时间：60分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：依据图2.2.1-2的控制要求，绘制三相异步电动机的变频器控制线路图；按照电气安装规范，正确完成变频调速线路的安装、接线和调试。

按下启动按钮后，电动机按照图2.2.1-2要求运行。

工作方式设置：手动时，按下手动启动按钮,完成一次工作过程；自动时，按下自动按钮，能够重复循环工作过程。

有必要的电气保护环节。

图2.2.1-2笔试部分：(1)依据控制要求，在答题纸上正确绘制三相异步电动机的变频器控制线路图，并正确设置变频器参数。

(2)正确使用工具；简述电烙铁使用注意事项。

答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。

答：(4)安全文明生产，回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答:操部作分：(5)按照电气安装规范，依据绘制的三相异步电动机变频器控制线路图，正确完成变频调速线路的安装和接线；(6)正确设置变频器的参数；(7)通电试运行。

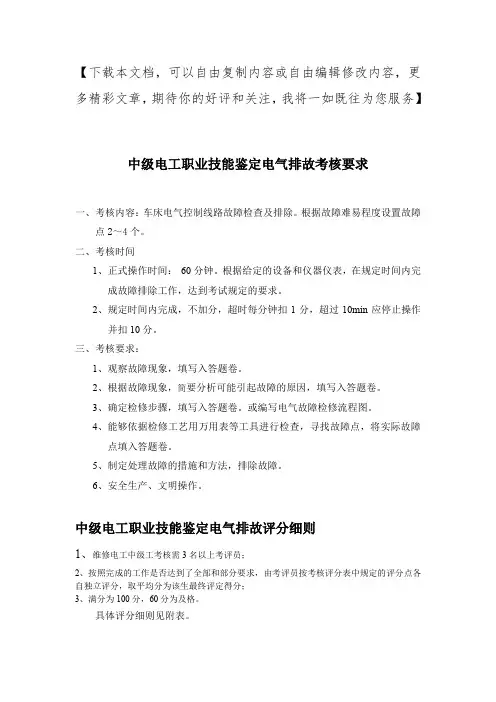

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】中级电工职业技能鉴定电气排故考核要求一、考核内容：车床电气控制线路故障检查及排除。

根据故障难易程度设置故障点2～4个。

二、考核时间1、正式操作时间：60分钟。

根据给定的设备和仪器仪表，在规定时间内完成故障排除工作，达到考试规定的要求。

2、规定时间内完成，不加分，超时每分钟扣1分，超过10min应停止操作并扣10分。

三、考核要求：1、观察故障现象，填写入答题卷。

2、根据故障现象，简要分析可能引起故障的原因，填写入答题卷。

3、确定检修步骤，填写入答题卷。

或编写电气故障检修流程图。

4、能够依据检修工艺用万用表等工具进行检查，寻找故障点，将实际故障点填入答题卷。

5、制定处理故障的措施和方法，排除故障。

6、安全生产、文明操作。

中级电工职业技能鉴定电气排故评分细则1、维修电工中级工考核需3名以上考评员；2、按照完成的工作是否达到了全部和部分要求，由考评员按考核评分表中规定的评分点各自独立评分，取平均分为该生最终评定得分；3、满分为100分，60分为及格。

具体评分细则见附表。

中级电工职业技能鉴定电气控制电路故障检修考核评分表姓名：准考证号：考核柜号设置故障：（由考评员填写）车床故障号：铣床故障号：时间：40分钟考评员： 考评组长：中级电工职业技能鉴定电气控制电路故障检修试卷姓名 准考证号 考核柜号答题要求：故障现象叙述用简明的专业术语，从电动机转否、接触器吸否两方面说明。

从某分支线、某元件两方面进行：如7—SB2断，8断 型普通车床电气原理图车床故障： （1）故障现象： （2）列出可能的故障： （3）故障检修步骤 ：（4）在原理图中标出确切的故障位置：断路用×，短路用连线连起来。

X62W 型万能铣床电气原理图铣床故障：（1）故障现象：（2）列出可能的故障：（3）故障检修步骤：（4）在原理图中标出确切的故障位置：断路用×，短路用连线连起来。
