中级维修电工实操试题及其评分规范标准

总成绩表统分人：年月日试题1、设计一个两地启动、停止，用时间继电器自动控制的双速异步电动机继电接触式电路图，并按图进行安装与调试选择考核项目时应考虑的其他因素：（１）本项目满分40分。

（２）本项目考核时间限定在180～240分钟。

（３）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（４）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。

（５）本项目具有第二类否定项。

（６）综合设计内容范围的界定：①电动机种类不限，台数一般不超过4台。

②电动机各种保护齐全，这主要指短路保护、过载保护、失压保护、欠压保护、接地保护、欠流保护等。

③电动机一般控制（行程控制、速度控制、时间控制、电流控制）中选两项以下(含两项)。

④电拖基本环节（点动控制、正转自锁控制、正反转控制、降压启动控制、多地控制、制动控制等）至少在3个以上。

⑤线路绘制必须采用GB4728—84.85《电气图用图形符号》和GB7159—87《电气设备通用技术文字符号》、GB6988—86《电气制图》等有关规定。

⑥综合设计时，允许考生带《电工手册》、《物资购销手册》作为选择元器件时参考。

评分人：年月日核分人：年月日试题2、按工艺规程主持检修1000千伏安以下三相电力变压器的故障检修否定项：故障检修得分少于20分，本次技能考核视为不合格。

选择考核项目时应考虑的其他因素：（１）本项目满分40分。

（２）本项目考核时间限定在240分钟。

（３）本项目故障点仅设置1个。

（４）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（５）从事变压器维修工作的维修电工考核时应优先选择本项目。

（６）本项目为第一类否定项。

评分人：年月日核分人：年月日试题3、用两表跨相法测量三相无功功率否定项：要求不能损坏仪器、仪表。

损坏仪器、仪表，扣10分。

选择考核项目时应考虑的其他因素：（１）本项目满分10分。

（２）本项目考核时间限定在30分钟。

（３）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

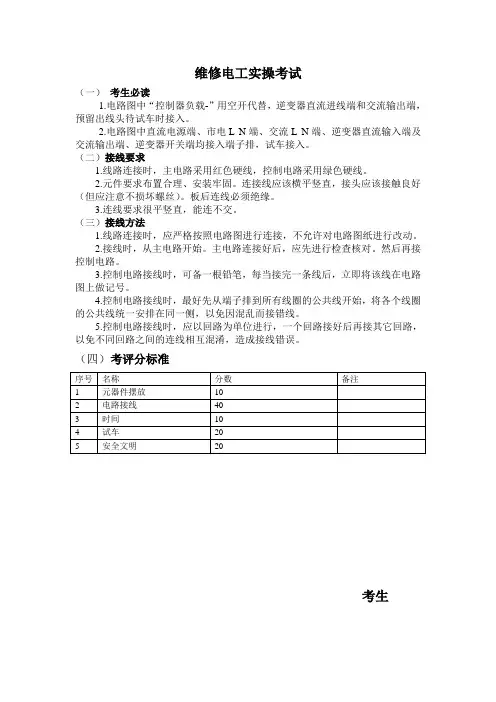

维修电工实操考试（一）考生必读1.电路图中“控制器负载-”用空开代替，逆变器直流进线端和交流输出端，预留出线头待试车时接入。

2.电路图中直流电源端、市电L N端、交流L N端、逆变器直流输入端及交流输出端、逆变器开关端均接入端子排，试车接入。

（二）接线要求1.线路连接时，主电路采用红色硬线，控制电路采用绿色硬线。

2.元件要求布置合理、安装牢固。

连接线应该横平竖直，接头应该接触良好（但应注意不损坏螺丝）。

板后连线必须绝缘。

3.连线要求很平竖直，能连不交。

（三）接线方法1.线路连接时，应严格按照电路图进行连接，不允许对电路图纸进行改动。

2.接线时，从主电路开始。

主电路连接好后，应先进行检查核对。

然后再接控制电路。

3.控制电路接线时，可备一根铅笔，每当接完一条线后，立即将该线在电路图上做记号。

4.控制电路接线时，最好先从端子排到所有线圈的公共线开始，将各个线圈的公共线统一安排在同一侧，以免因混乱而接错线。

5.控制电路接线时，应以回路为单位进行，一个回路接好后再接其它回路，以免不同回路之间的连线相互混淆，造成接线错误。

（四）考评分标准考生考评标准(一)元器件1.直流电源端用2*12V蓄电池代替，控制器负载端设一空开代替。

2.直流电源端、市电L N端、输出L N端、逆变器直流输入端及输出端、逆变器开关端全部接入10N端子排,待试车接线。

(二)监考老师权责1.监考老师责任指导；考生电路重要元器件的使用安全，防止设备损坏。

帮助考生检查设备的是否合格，防止不合格的元器件耽误考生实操。

2.监考老师的权利；监督考生抄袭，代考等违规行为。

实操中于考完后给予考生评分。

3.试车均为最多2次通过，监考老师要求安全监视试车过程以免发生安全事故。

监考老师。

电工中级实操考试评分表————————————————————————————————作者：————————————————————————————————日期：总 成 绩 表统分人： 年 月 日序号 试题名称配分 得分 权重 最后得分 备注1 按工艺规程进行无换向器电动机的拆卸、接线及调试70 2 进行安全文明生产配电间操作电工关于断电断闸、通电合闸操作规程方面的培训指导 30合计100试题1、按工艺规程进行无换向器电动机的拆卸、接线及调试配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1 拆装前的准备1．考核前将所需工具、仪器及材料准备好2．正确拆除电动机电源电缆头及电动机外壳保护地线；电缆头应有保安措施3．正确拉下联轴器1．考核前将所需工具、仪器及材料没有准备好，扣1分2．拆除电动机电源电缆头及电动机外壳保护地线工艺不正确，电缆头没有保安措施，共扣1分3．拉联轴器方法不正确，扣1分102 拆卸1．拆卸方法和步骤正确2．不能碰伤绕组3．不损坏零部件4．标记清楚1．拆卸步骤方法不正确，每处扣2分2．碰伤绕组扣5分3．损坏零部件，每处扣2分4．装配标记不清楚，每处扣2分103 装配1．装配方法和步骤正确2．不能碰伤绕组3．不损坏零部件4．轴承清洗干净，加润滑油适量5．螺钉紧固6．装配后转动灵活1．装配步骤方法错误，每处扣5分2．损伤绕组扣10分3．损伤零部件，每处扣5分4．轴承清洗不干净、加润滑油不适量，每只扣5分5．紧固螺钉未拧紧，每只扣5分6．装配后转动不灵活，扣10分204 接线1．接线正确、熟练2．电动机外壳接地良好1．接线不正确、不熟练，扣5分2．电动机外壳接地不好，扣5分105 电气测量1．测量电动机绝缘电阻合格2．测量电动机的电流、振动、转速及温度等1．电动机绝缘电阻不合格，扣5分2．不会测量电动机的电流、振动、转速及温度等，扣10分106 试车1．空载试验方法正确2．根据试验结果判定电动机是否合格1．空运转试验方法不正确，扣5分2．根据试验结果不会判定电动机是否合格，扣5分10备注合计考评员签字年月日评分人：年月日核分人：年月日试题2、进行安全文明生产配电间操作电工关于断电断闸、通电合闸操作规程方面的培训指导配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1 准备工作教具、演示工具准备齐全准备不齐全，扣2分 52 讲课1．主题明确、重点突出2．语言清晰、自然，用词正确3．演示动作正确无误1．主题不明确扣2分2．重点不突出扣2分3．语言不清晰、不自然，用词不正确，每次扣2分4．演示动作不正确，每次扣2分203 时间分配不得超过规定时间每超过规定时间1分钟，从本项总分中扣除5分5备注合计考评员签字年月日评分人：年月日核分人：年月日。

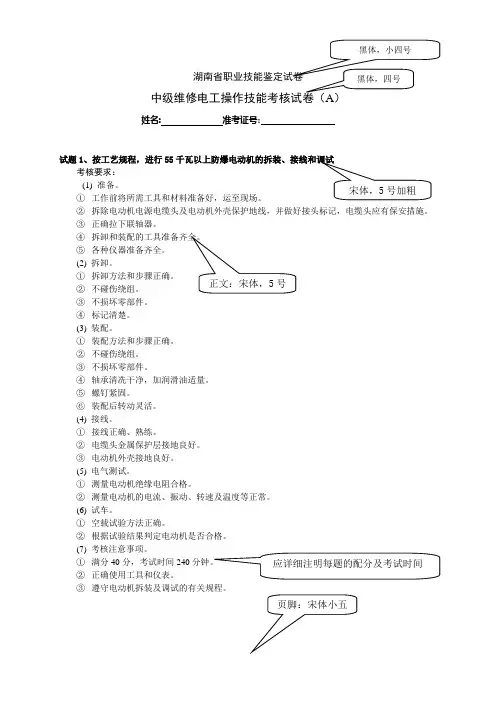

姓名: 准考证号:试题1、按工艺规程，进行55考核要求： (1) 准备。

① 工作前将所需工具和材料准备好，运至现场。

② 拆除电动机电源电缆头及电动机外壳保护地线，并做好接头标记，电缆头应有保安措施。

③ 正确拉下联轴器。

④ ⑤ 各种仪器准备齐全。

(2) 拆卸。

① 拆卸方法和步骤正确。

② 不碰伤绕组。

③ 不损坏零部件。

④ 标记清楚。

(3) 装配。

① 装配方法和步骤正确。

② 不碰伤绕组。

③ 不损坏零部件。

④ 轴承清冼干净，加润滑油适量。

⑤ 螺钉紧固。

⑥ 装配后转动灵活。

(4) 接线。

① 接线正确、熟练。

② 电缆头金属保护层接地良好。

③ 电动机外壳接地良好。

(5) 电气测试。

① 测量电动机绝缘电阻合格。

② 测量电动机的电流、振动、转速及温度等正常。

(6) 试车。

① 空载试验方法正确。

② 根据试验结果判定电动机是否合格。

(7) 考核注意事项。

① 满分40分，考试时间240② 正确使用工具和仪表。

③ 遵守电动机拆装及调试的有关规程。

试题2、按工艺规程检修低压电缆中间接线盒…………试题3、用三端钮接地电阻测量仪测量接地装置的接地电阻…………试题4、在各项技能考核中，要遵守安全文明生产的有关规定考核要求：(1) 劳动保护用品穿戴整齐。

(2) 电工工具佩带齐全。

(3) 遵守操作规程。

(4 ) 尊重考评员，讲文明礼貌。

(5) 考试结束要清理现场。

(6) 遵守考场纪律，不能出现重大事故。

(7) 考核注意事项：①本项目满分10分。

②安全文明生产贯穿于整个技能鉴定的全过程。

③考生在不同的技能试题中，违犯安全文明生产考核要求同一项内容的，要累计扣分。

否定项：出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。

湖南省职业技能鉴定维修电工中级操作技能考核试卷（A）评分记录表考件编号: 姓名: 准考证号:单位：统分人：年月日试题1、按工艺规程，进行55选择考核项目时应考虑的其他因素：（1）本项目满分40分。

中级维修电工实操试题试题：安装和调试通电延时带直流能耗制动的Y-△启动的控制电路一、考核要求：1.按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要准确紧固，配线要求紧固、美观、导线要进行线槽。

正确使用工具和仪表。

2. 按钮盒不固定在板上，电源和电机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

3．KT整定时间3 +-1 S4. 安全文明操作。

5. 满分40分，考试时间210分钟。

评分标准一.元件安装5分1．元件布置不整齐、不均称、不合理，每只扣1分。

2．元件安装不牢固、安装元件时漏装螺钉，每只扣1分。

3．损坏元件每只扣2分。

二.布线15分1．电机运行正常，如不按电气原理图接线，扣1分。

2．布线不进行线槽，不美观，主电路、控制电路每根扣0.5分。

3．接点松动、露铜过长、反圈、压绝缘层，标记线号不清楚、遗漏或误标，引出端无别径端子每处扣0.5分。

4．损伤导线绝缘或线芯，每根扣0.5分。

三.通电试验20分1．时间继电器及热继电器整定值错误各扣2分。

2．主、控电路配错熔体，每个扣1分。

3．一次试车不成功扣5分；二次试车不成功扣10分；三次试车不成功扣15分；乱线敷设，扣5分。

试题二一、试题：从CA6140车床、X62W万能铣床、M7120平面磨床、T68镗床智能化考核系统各30个故障点中通过电脑随机抽出3个故障点组成考题。

即每题3故障，每故障点为13分，有两次答题机会。

二、考核要求：在CA6140车床、X62W万能铣床、M7120平面磨床、T68镗床中任选一种，在其电气线路上，设隐蔽故障三处，其中主回路一处，控制回路二处。

考生抽签决定参加车床、铣床、磨床、镗床中的何种考核，用万用表等查找故障位置，在电脑上作答，电脑即刻评分。

考生要单独排除故障。

1．万用表等测量工具准备；2．开电脑、登录；3．开CA6140、X62W万能铣床、M7120平面磨床、T68镗床电气故障智能化考核设备；4．查故障、答题、交卷；5．正确使用工具和仪表。

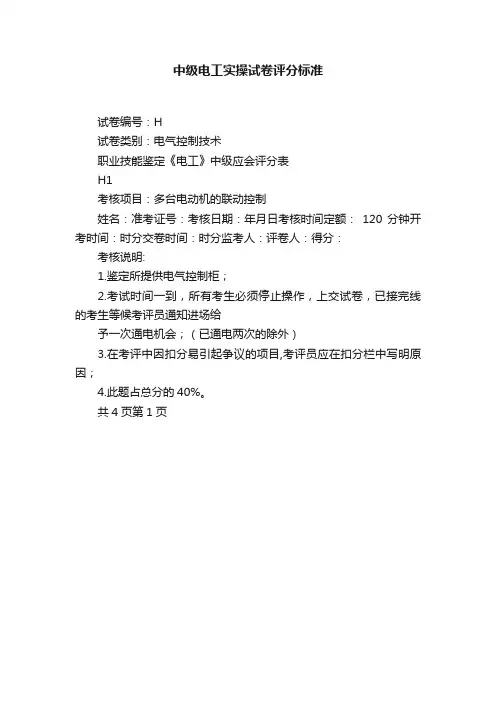

中级电工实操试卷评分标准
试卷编号：H
试卷类别：电气控制技术
职业技能鉴定《电工》中级应会评分表
H1
考核项目：多台电动机的联动控制
姓名：准考证号：考核日期：年月日考核时间定额：120 分钟开考时间：时分交卷时间：时分监考人：评卷人：得分：
考核说明:
1.鉴定所提供电气控制柜；
2.考试时间一到，所有考生必须停止操作，上交试卷，已接完线的考生等候考评员通知进场给
予一次通电机会；（已通电两次的除外）
3.在考评中因扣分易引起争议的项目,考评员应在扣分栏中写明原因；
4.此题占总分的40%。

共4页第1页。

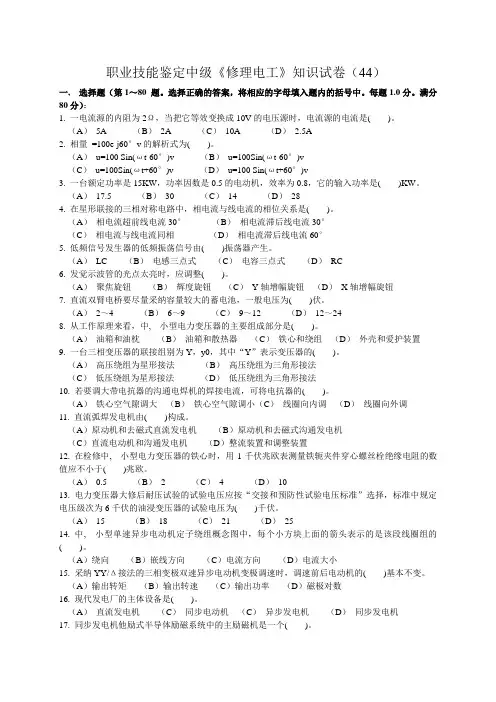

职业技能鉴定中级《修理电工》知识试卷（44）一, 选择题（第1～80 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分80分）：1. 一电流源的内阻为2Ω，当把它等效变换成10V的电压源时，电流源的电流是()。

（A）5A（B）2A（C）10A（D）2.5A2. 相量=100e-j60°v的解析式为( )。

（A）u=100 Sin(ωt-60°)v（B）u=100Sin(ωt-60°)v（C）u=100Sin(ωt+60°)v（D）u=100 Sin(ωt+60°)v3. 一台额定功率是15KW，功率因数是0.5的电动机，效率为0.8，它的输入功率是()KW。

（A）17.5（B）30（C）14（D）284. 在星形联接的三相对称电路中，相电流与线电流的相位关系是()。

（A）相电流超前线电流30°（B）相电流滞后线电流30°（C）相电流与线电流同相（D）相电流滞后线电流60°5. 低频信号发生器的低频振荡信号由()振荡器产生。

（A）LC（B）电感三点式（C）电容三点式（D）RC6. 发觉示波管的光点太亮时，应调整()。

（A）聚焦旋钮（B）辉度旋钮（C）Y轴增幅旋钮（D）X轴增幅旋钮7. 直流双臂电桥要尽量采纳容量较大的蓄电池，一般电压为()伏。

（A）2～4（B）6～9（C）9～12（D）12～248. 从工作原理来看，中, 小型电力变压器的主要组成部分是()。

（A）油箱和油枕（B）油箱和散热器（C）铁心和绕组（D）外壳和爱护装置9. 一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的()。

（A）高压绕组为星形接法（B）高压绕组为三角形接法（C）低压绕组为星形接法（D）低压绕组为三角形接法10. 若要调大带电抗器的沟通电焊机的焊接电流，可将电抗器的()。

（A）铁心空气隙调大（B）铁心空气隙调小（C）线圈向内调（D）线圈向外调11. 直流弧焊发电机由()构成。

中级维修电工技能操作考核评分记录表考件编号姓名考号
注：每项扣分不得超过该项配分。

1、本项目的满分60分。

2、本项目的考核时间为180分钟。

评分人：年月日核分人：年月日
中级维修电工试题二技能考核评分记录表考件编号姓名考号
第二题：X62W万能铣床故障检修
2、本项目的考核时间为15分钟
3、在本项目考核中，现场应有2名考评员，其中1人任现场监护
评分人：年月日核分人：年月日
200 级维修电工试卷 A
考件编号姓名考号
**一、试题:
安装Y-△降压启动控制线路电路的安装与调试
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

200 级维修电工备料通知单 A
2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

试卷C
一
中级维修电工技能竞赛操作试卷 D 考件编号姓名考号
一、试题:
安装时间继电器双速电动机控制电路
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

维修电工中级操作技能考核试卷(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机5.5KW）（1）总分60分（2）考核时间：60分钟试题2、三相异步电动机的拆装、检测（1）总分40分（2）考核时间：60分钟维修电工中级操作技能考核准备通知单（考生）姓名：_________准考证号：______________单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机5.5KW）（由考场准备）根据考核题图在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。

试题2、三相异步电动机的拆装、检测（由考场准备）根据考核要求在规定的时间内完成电动机的拆装、调试，达到考核题规定的要求。

维修电工中级操作技能考核准备通知单（考场）试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机5.5KW）（1）电工工具1套、电机1个、导线若干、检测仪器1套23 （2）正反转运行手动控制线路图： 试题2、三相异步电动机的拆装、检测（1） 电机1个、电工工具1套、导线若干、检测仪器1套及其他必要的器材若干维修电工中级操作技能考核试卷考件编号：_______姓名：________准考证号：________单位：___________总 成 绩 表统分人： 年 月 日维修电工中级操作技能考核评分记录表考件编号：_______姓名：________准考证号：________单位：___________ 试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机5.5KW ）完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。

职业技能鉴定中级《修理电工》知识试卷（064128）一, 选择题（第1～80 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分80分）：1. 一含源二端网络测得其开路电压为10V，短路电流是5A。

若把它用一个电源来代替，电源内阻为()。

（A）1Ω（B）10Ω（C）5Ω（D）2Ω2.如图所示正弦沟通电的瞬时值表示式为i=10Sin( )A。

（A）ωt-45°（B）ωt+45°（C）ωt-1355°（D）ωt+135°3. 阻值为6Ω的电阻与容抗为8Ω的电容串联后接在沟通电路中，功率因数为()。

（A）0.6（B）0.8（C）0.5（D）0.34. 某台电动机的额定功率是1.2KW，输入功率是1.5KW，功率因数是0.5，电动机的效率为()。

（A）0.5（B）0.8（C）0.7（D）0.95. 三相四线制供电的相电压为200V，与线电压最接近的值为()V。

（A）280（B）346（C）250（D）3806. 用单臂直流电桥测量电感线圈的直流电阻时，发觉检流计不指零，应当()，然后调整比较臂电阻使检流计指零。

（A）先松开电源按钮，再松开检流计按钮（B）先松开检流计按钮，再松开电源按钮（C）同时松开检流计按钮和电源按钮（D）同时按下检流计按钮和电源按钮7. 运用直流双臂电桥测量电阻时，动作要快速，以免()。

（A）烧坏电源（B）烧坏桥臂电阻（C）烧坏检流计（D）电池耗电量过大8. 变压器负载运行时，若所带负载的性质为感性，则变压器副边电流的相位()副边感应电动势的相位。

（A）超前于（B）同相于（C）滞后于（D）超前或同相于9. 当变压器带纯阻性负载运行时，其外特性曲线是()的。

（A）上升很快（B）稍有上升（C）下降很快（D）稍有下降10. 一台三相变压器的联接组别为Y，d11，其中“d”表示变压器的()。

（A）高压绕组为星形接法（B）高压绕组为三角形接法（C）低压绕组为星形接法（D）低压绕组为三角形接法11. 直流弧焊发电机在运用中，出现电刷下有火花且个别换向片有炭迹，可能的缘由是()。

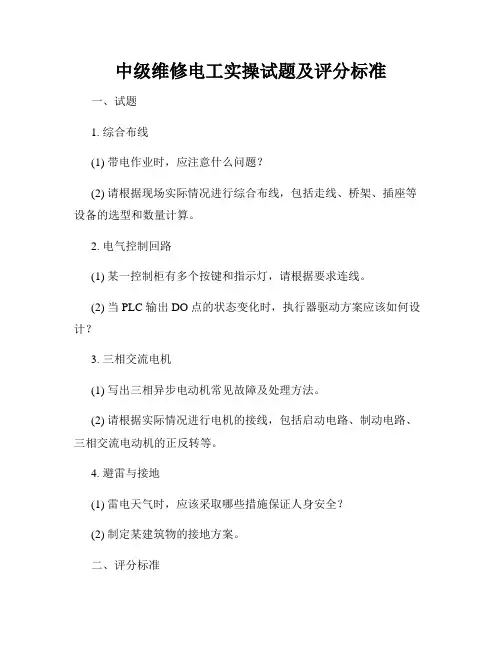

中级维修电工实操试题及评分标准一、试题1. 综合布线(1) 带电作业时，应注意什么问题？(2) 请根据现场实际情况进行综合布线，包括走线、桥架、插座等设备的选型和数量计算。

2. 电气控制回路(1) 某一控制柜有多个按键和指示灯，请根据要求连线。

(2) 当 PLC 输出 DO 点的状态变化时，执行器驱动方案应该如何设计？3. 三相交流电机(1) 写出三相异步电动机常见故障及处理方法。

(2) 请根据实际情况进行电机的接线，包括启动电路、制动电路、三相交流电动机的正反转等。

4. 避雷与接地(1) 雷电天气时，应该采取哪些措施保证人身安全？(2) 制定某建筑物的接地方案。

二、评分标准1. 综合布线试题评分标准(1) 注意事项得分 10 分，具体细节要求得分 30 分。

(2) 设备选型及数量计算得分 60 分，有误差的扣分，差距大的直接0 分。

2. 电气控制回路试题评分标准(1) 连线得分 40 分，未连好的直接 0 分。

(2) 执行器驱动方案设计得分 60 分，有严重问题直接 0 分。

3. 三相交流电机试题评分标准(1) 常见故障及处理方法得分 30 分，具体措施得分 30 分。

(2) 电机接线得分 40 分，有误差的扣分，差距大的直接 0 分。

4. 避雷与接地试题评分标准(1) 雷电天气措施得分 20 分，具体要求得分 30 分。

(2) 接地方案设计得分 50 分，有严重问题直接 0 分。

总分 400 分，分数越高的考生表现越出色。

三、总结此次实操试题根据中级维修电工的职业要求，考查了综合布线、电气控制回路、三相交流电机、避雷与接地四个方面的知识，试题总量合适、难度适中。

评分标准设置合理，考虑了细节和综合能力的要求，能够准确地反映出应试者的水平。

希望考生们认真复习，充分准备，顺利通过考试。

考件编号: 姓名: 准考证号:单位：试题1、按工艺规程，进行55千瓦以上防爆电动机的拆装、接线和调试合计统分人：年月日选择考核项目时应考虑的其他因素：（1）本项目满分40分。

（2）本项目考核时间限定在240分钟。

（3）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（4）本内容作为专门从事电动机修理工作人员的重点考核内容之一，考核时应优先选择。

评分人：年月日核分人：年月日考件编号: 姓名: 准考证号: 单位：试题2、按工艺规程检修低压电缆中间接线盒 配分、评分标准：否定项：故障检修得分少于20分，本次技能考核视为不合格。

选择考核项目时应考虑的其他因素： （１） 本项目满分40分。

（２） 本项目考核时间限定在120分钟。

（３） 本项目故障点仅设置1个。

（４） 在做通电试验时，现场应有2名考评员，其中1人任现场监护。

评分人：年 月 日 核分人： 年 月 日试题3、用三端钮接地电阻测量仪测量接地装置的接地电阻否定项：要求不能损坏仪器、仪表。

损坏仪器、仪表，扣10分。

选择考核项目时应考虑的其他因素： （１） 本项目满分10分。

（２） 本项目考核时间限定在20分钟。

（３） 现场应有2名考评员，其中1人任现场监护。

（４） 本内容为中级维修电工的必考内容之一。

（５） 本项目具有第二类否定项的内容。

评分人： 年 月 日 核分人： 年 月 日试题4、在各项技能考核中，要遵守安全文明生产的有关规定 配分、评分标准：否定项：要求遵守考场纪律，不能出现重大事故。

出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。

选择考核项目时应考虑的其他因素： （1）本项目满分10分。

（2）本内容为中级维修电工的必考内容之一，考核时应现场评分。

（3）本项目为第一类否定项。

评分人： 年 月 日 核分人： 年 月 日。

中级维修电工技能操作考核评分记录表考件编号姓名考号**试题一：继电---接触式控制线路的安装与调试序 主要 号 内容考核要求评分标准扣得 配分分分1、因元件质量问题影响通电成功，每次扣1、元件的质量检查2分2、正确利用工具和仪表，2、元件布置不整齐、不匀称、不合理，每元件 熟练地安装电气元器件1只扣 1 分10 分安装 3、元件在配电板上布置要3、元件安装不牢固、安装元件时漏装螺钉，合理，安装要准确、紧固每只扣 0.5 分4、按钮盒不固定在板上4、损坏元件每只扣 2 分1、未按电气原理图接线扣 5 分1、按图安装接线2、主电路和控制电线色不分扣 2 分2、线路敷设整齐、横平竖 3、线路敷设交叉、跨接每处扣 1 分线路2直、不交叉、不跨接4、线路敷设不整齐，不美观扣 5 分20 分敷设3、导线压接紧固、规范、 4、接点松动、漏铜过长、压绝缘层、反圈不伤线芯等，每个接点扣 0.5 分5、损伤导线绝缘或线芯，每根扣 0.5 分1、 正确整定热继电器整定 1、 热继电器和时间继电器未整定或整定值和时间整定值通电32、 正确选配熔体试车3、 通电一次成功错误扣 2 分 2、 错配熔体扣 1 分 3、一次通电不成功扣 15 分；两次通电不4、 安全文明操作成功扣 20 分30 分1、劳保用品穿戴整齐1、 各项考试中，违反安全文明生产考核要求的任2、电工工具佩戴齐全何一项扣 2 分，扣完为止安全3、遵守操作规程2、 考生在不同的技能试题中，违反安全文明生产4 文明4、尊重考评员，讲文明礼考核要求同一项内容的，要累计扣分生产貌当考评员发现考生有重大事故隐患时，要立即5、考场结束要清理现场予以制止，并每次扣考生安全文明生产总分 5 分备合计 60 分注考评员签字：年月日注：每项扣分不得超过该项配分。

1、本项目的满分 60 分。

2、本项目的考核时间为 180 分钟。

评分人：年月日核分人：年月日1中级维修电工试题二技能考核评分记录表考件编号姓名考号第二题：X62W 万能铣床故障检修序号 主要内容考核要求评分标准配分 扣分 得分调查 对每个故障现象进行1排除故障钱不进行调查研究，扣 2 分2研究 调查研究1.错标或标不出故障范围，每个故障在电气控制线路图上4故障点扣 2 分2分析故障可能的原因，分析2.不能标出最小的故障范围，每个故思路正确4障点扣 2 分1.实际排除故障中思路不清楚，每个6正确使用工具和仪表， 故障点扣 3 分故障3找出故障点并排除故 2.每少查出一处故障点扣 3 分6排除障3.每少排出一处故障点扣 5 分10排除故障方法不正确，每处扣 4 分81. 排除故障时，产生新的故障操作有误，要从此项4其他总分中扣分后不能自行修复，每个扣 10 分；已经修复，每个扣 5 分2. 损坏电动机扣 10 分备注考评员签字：合计年月日注：每项扣分不得超过该项配分。

维修电工等级鉴定中级电工实操试题一、维修电工实操试题简介维修电工是指拥有一定电气知识和技能，能够安全维修和保养电气设备的专业人员。

为了准确评估维修电工的实际操作能力，维修电工等级鉴定考试中，通常设置实操试题。

本文将针对维修电工等级鉴定中级电工实操试题进行论述。

二、电气故障排除试题1. 试题描述：某企业的一台电动机在运行中突然停机，试题要求考生根据电动机突然停机的现象，分析可能的故障原因，并给出相应的排除方法。

2. 解答要求：考生需要根据电动机突然停机的情况，通过检查电源供应、保护装置、电动机本体以及控制回路等方面，逐一排查可能存在的故障原因，并且提供相应的排除方法。

要求考生回答详细，思路清晰。

三、电气设备维修试题1. 试题描述：某建筑工地的临时用电线路出现故障，试题要求考生检查故障并进行维修。

故障现象为临时用电线路短路，考生需要定位故障点并修复。

2. 解答要求：考生需要首先了解临时用电线路的布线和连接情况，然后通过检查线路各部分，使用合适的工具和测试仪器，找出短路的具体位置，并采取相应的维修措施。

要求考生回答准确，操作规范。

四、电气设备保养试题1. 试题描述：某工厂的电气设备需要进行定期保养，试题要求考生制定一份可行的设备保养计划，并说明具体的保养措施。

2. 解答要求：考生需要根据设备的特点和使用情况，制定一份简明实用的设备保养计划，包括保养周期、保养内容、保养方法等。

保养措施要科学合理，操作规范。

要求考生回答详尽，且具有可操作性。

五、电气设备安装及接线试题1. 试题描述：某工程项目需要进行电气设备的安装和接线，试题要求考生根据给定的设备接线图，进行正确的设备安装和接线。

2. 解答要求：考生需要根据设备接线图和相关规范要求，正确安装设备并进行接线。

要求考生操作规范，接线正确，保证设备安装和接线的质量可靠。

六、维修电工实操试题总结维修电工等级鉴定中级电工实操试题是对电工维修人员综合实际操作能力的考核。

修理电工中级电工实操试题中级电工实操试题一、安装单相三极及三相四极插座二、安装白炽灯照明电路三、用数字式万用表测量交、直流电压四、用兆欧表测量三相异步电动机绝缘电阻五：T型连接单股导线一：安装单相三极及三相四极插座1、预备要求（1）设备预备（2）材料预备（ 2（1）操作程序说明：1）安装电路；2）清理现场；3）平安文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采纳百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相三极及三相四极插座的娴熟程度。

3、考核时限（1）预备时间：1min（不计入考核时间）。

（2）正式操作时间：10min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图单相三极及三相四极插座试题名称：安装单相三极及三相四极插座考核时间：10min 序号考核内容评分要素配分评分标准检测结果扣分得分备注1安装电路安装单相三极插座51相线位置接错扣6分零线位置接错扣6分地线位置接错扣6分相线颜色选错扣6分零线颜色选错扣6分地线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣5分）损坏元件扣10分安装三相四级插座49相线位置接错扣6分零线位置接错扣6分相线颜色选错一处扣5分零线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣6分）损坏元件扣10分2清理现场清理现场未清理现场从总分中扣5分3平安文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严峻违规取消考核4考核时限在规定时间内完成到时停止操作考核合计100二：安装白炽灯照明电路（两只开关两地掌握一盏灯）1、预备要求（1）设备预备（2）材料预备）工用具预备（31）安装电路；2）通电试验；3）平安文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核； 2）考核采纳百分制，考核项目得分按鉴定比重进行折算。
