电子技术综合实验报告一

【导语】通过电⼦实训，我学习了很多的东西，使我眼界打开，感受颇深。

简单的焊接使我了解到学习的真谛。

作为国家重点培育的⾼科技⼈才，仅会操作⿏标是不够的，基本的动⼿能⼒是⼀切⼯作和创造的基础和必要条件。

⽆忧考为⼤家整理的《电⼦实训报告范⽂三篇》，希望对⼤家有所帮助！篇⼀ 在为期两周的实习当中感触最深的便是实习联系理论的重要性，当遇到实际问题时，只要认真思考，对就是思考，⽤所学的知识，再⼀步步探索，是完全可以解决遇到的⼀般问题的。

这次的内容包括电路的设计，印制电路板，电路的焊接。

本次实习的⽬的主要是使我们对电⼦元件及电路板制作⼯艺有⼀定的感性和理性认识；对电⼦信息技术等⽅⾯的专业知识做进⼀步的理解；培养和锻炼我们的实际动⼿能⼒，使我们的理论知识与实习充分地结合，作到不仅具有专业知识，⽽且还具有较强的实习动⼿能⼒，能分析问题和解决问题的⾼素质⼈才，为以后的顺利就业作好准备。

在⼤⼀和⼤⼆我们学的都是⼀些理论知识，就是有⼏个实习我们也⼤都注重观察的⽅⾯，⽐较注重理论性，⽽较少注重我们的动⼿锻炼，⽐如上学期的精⼯实习。

⽽这⼀次的实习正如⽼师所讲，没有多少东西要我们去想，更多的是要我们去做，好多东西看起来⼗分简单，⼀看电路图都懂，但没有亲⾃去做它，你就不会懂理论与实习是有很⼤区别的，看⼀个东西简单，但它在实际操作中就是有许多要注意的地⽅，有些东西也与你的想象不⼀样，我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。

不过，通过这个实验我们也发现有些事看似实易，在以前我是不敢想象⾃⼰可以独⽴⼀些计时器，不过，这次实验给了我这样的机会，现在我可以独⽴的做出。

总的来说，我对这门课是热情⾼涨的。

第⼀，我从⼩就对这种⼩制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样⼀来，这东西就给废了。

现在电⼯电⼦实习课正是学习如何把东西装回去。

每次完成⼀个步骤，我都像孩⼦那样⾼兴，并且很有成就感。

第⼆，电⼯电⼦实习，是以学⽣⾃⼰动⼿，掌握⼀定操作技能并亲⼿设计、制作、组装与调试为特⾊的。

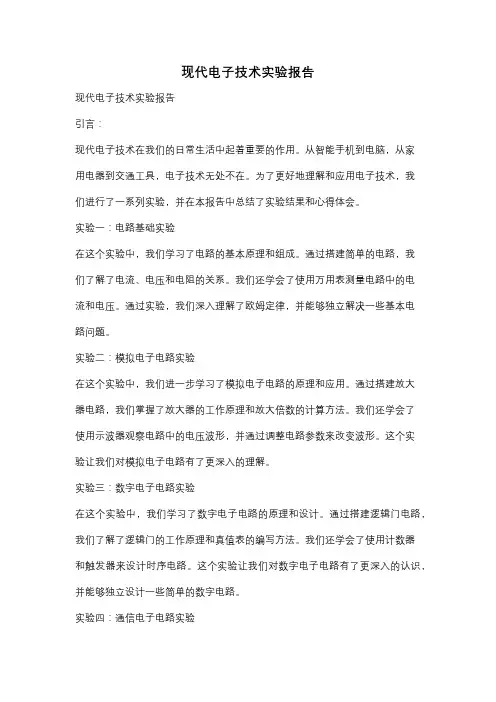

现代电子技术实验报告现代电子技术实验报告引言：现代电子技术在我们的日常生活中起着重要的作用。

从智能手机到电脑，从家用电器到交通工具，电子技术无处不在。

为了更好地理解和应用电子技术，我们进行了一系列实验，并在本报告中总结了实验结果和心得体会。

实验一：电路基础实验在这个实验中，我们学习了电路的基本原理和组成。

通过搭建简单的电路，我们了解了电流、电压和电阻的关系。

我们还学会了使用万用表测量电路中的电流和电压。

通过实验，我们深入理解了欧姆定律，并能够独立解决一些基本电路问题。

实验二：模拟电子电路实验在这个实验中，我们进一步学习了模拟电子电路的原理和应用。

通过搭建放大器电路，我们掌握了放大器的工作原理和放大倍数的计算方法。

我们还学会了使用示波器观察电路中的电压波形，并通过调整电路参数来改变波形。

这个实验让我们对模拟电子电路有了更深入的理解。

实验三：数字电子电路实验在这个实验中，我们学习了数字电子电路的原理和设计。

通过搭建逻辑门电路，我们了解了逻辑门的工作原理和真值表的编写方法。

我们还学会了使用计数器和触发器来设计时序电路。

这个实验让我们对数字电子电路有了更深入的认识，并能够独立设计一些简单的数字电路。

实验四：通信电子电路实验在这个实验中，我们学习了通信电子电路的原理和应用。

通过搭建调制解调器电路，我们了解了调制解调的基本原理和方法。

我们还学会了使用示波器观察调制信号和解调信号，并通过调整电路参数来改变信号质量。

这个实验让我们对通信电子电路有了更深入的理解，并能够独立解决一些通信电路问题。

实验五：微处理器实验在这个实验中，我们学习了微处理器的原理和编程。

通过搭建微处理器实验板，我们了解了微处理器的内部结构和指令集。

我们还学会了使用汇编语言编写简单的程序，并通过下载程序到微处理器实验板上进行运行。

这个实验让我们对微处理器有了更深入的认识，并能够独立编写一些简单的程序。

结论：通过这些实验，我们对现代电子技术有了更深入的了解。

实验一组合逻辑电路设计与分析1.实验目的（1）学会组合逻辑电路的特点；（2）利用逻辑转换仪对组合逻辑电路进行分析与设计。

2.实验原理组合逻辑电路是一种重要的数字逻辑电路：特点是任何时刻的输出仅仅取决于同一时刻输入信号的取值组合。

根据电路确定功能，是分析组合逻辑电路的过程，一般按图1-1所示步骤进行分析。

图1-1 组合逻辑电路的分析步骤根据要求求解电路，是设计组合逻辑电路的过程，一般按图1-2所示步骤进行设计。

图1-2 组合逻辑电路的设计步骤3.实验电路及步骤（1）利用逻辑转换仪对已知逻辑电路进行分析。

a.按图1-3所示连接电路。

b.在逻辑转换仪面板上单击由逻辑电路转换为真值表的按钮和由真值表导出简化表达式后，得到如图1-4所示结果。

观察真值表，我们发现：当四个输入变量A,B,C,D中1的个数为奇数时，输出为0，而当四个输入变量A,B,C,D 中1的个数为偶数时，输出为1。

因此这是一个四位输入信号的奇偶校验电路。

图1-4 经分析得到的真值表和表达式（2）根据要求利用逻辑转换仪进行逻辑电路的设计。

a.问题提出：有一火灾报警系统，设有烟感、温感和紫外线三种类型不同的火灾探测器。

为了防止误报警，只有当其中有两种或两种以上的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计报警控制信号的电路。

b.在逻辑转换仪面板上根据下列分析出真值表如图1-5所示：由于探测器发出的火灾探测信号也只有两种可能，一种是高电平（1），表示有火灾报警；一种是低电平（0），表示正常无火灾报警。

因此，令A、B、C分别表示烟感、温感、紫外线三种探测器的探测输出信号，为报警控制电路的输入、令F 为报警控制电路的输出。

图1-5 经分析得到的真值表（3）在逻辑转换仪面板上单击由真值表到处简化表达式的按钮后得到最简化表达式AC+AB+BC。

4.实验心得通过本次实验的学习，我们复习了数电课本关于组合逻辑电路分析与设计的相关知识，掌握了逻辑转换仪的功能及其使用方法。

. .. zyzl . .第一部分 常用电子测量仪器的使用本部分主要涉及实验要用到的三种仪器：数字示波器、信号发生器和稳压电源。

学生在自学了《电子技术应用实验教程 综合篇》（后称教材）第一章内容后，填空完成这部分的内容。

一、学习示波器的应用，填空完成下面的内容示波器能够将电信号转换为可以观察的视觉图形，便于人们观测。

示波器可分为 模拟示波器 和 数字示波器 两大类。

其中， 模拟示波器 以连续方式将被测信号显示出来；而 数字示波器 首先将被测信号抽样和量化，变为二进制信号存储起来，再从存储器中取出信号的离散值，通过算法将离散的被测信号以连续的形式在屏幕上显示出来。

我们使用的是 数字示波器 。

使用双踪示波器，能够同时观测两个时间相关的信号。

信号通过探头从面板上的 通道1 和 通道2 端送入，分别称为CH1和CH2。

在使用示波器时，需要注意以下几点： （1）正确选择触发源和触发方式触发源的选择：如果观测的是单通道信号，就应选择 该信号 作为触发源；如果同时观测两个时间相关的信号，则应选择信号周期 大 （大/小）的通道作为触发源。

（2）正确选择输入耦合方式应根据被观测信号的性质来选择正确的输入耦合方式。

如图1.1所示，输入耦合方式若设为交流（AC ），将阻挡输入信号的直流成分，示波器只显示输入的交流成分；耦合方式设为直流（DC ），输入信号的交流和直流成分都通过，示波器显示输入的实际波形；耦合方式设为接地（GND ），将断开输入信号。

0U1V 5V（A ）tU 1V5V 图1.2 被测信号实际波形tU （B ）t0U-2V2V （C ）DC图1.1 输入耦合开关示意图图1.3 不同输入耦合方式时的波形已知被测信号波形如图1.2所示，则在图1.3中， C 为输入耦合方式为交流（AC ）... zyzl . .时的波形， A 为输入耦合方式为直流（DC）时的波形， B 为输入耦合方式为接地（GND）时的波形。
