电子技术实验报告—实验4单级放大电路

单级放大电路实验报告摘要：本实验通过搭建单级放大电路并进行测量，探讨了放大电路的工作原理、电压放大倍数、输入和输出阻抗等参数的影响。

实验结果表明，单级放大电路在合适的设计和调试下能够实现电压信号的有效放大，但也存在一定的局限性。

引言：放大电路是电子技术中的重要组成部分，能够将弱小的电信号放大为更大的信号，以便后续电路进行处理或驱动。

本实验中，我们研究的是单级放大电路，它是放大电路中最基本的一种，并且具有较为简单的电路结构。

材料与方法：实验所需材料如下：1.1个NPN型晶体管2.2个电阻（分别为R1和R2）3.1个直流电源4.1个信号发生器实验步骤如下：1.按照电路图搭建单级放大电路。

2.调节电阻R1和R2的值，使其满足所需的放大倍数。

3.将信号发生器的输出接入放大电路的输入端。

4.通过示波器观察输出信号，并记录相关数据。

结果与讨论：在本实验中，我们设置放大倍数为20，即输出信号的幅度是输入信号的20倍。

调节电路中的电阻值后，我们成功地获得了期望的输出信号。

我们进一步探讨了输入和输出阻抗对于放大电路性能的影响。

实验结果表明，输入阻抗较大时，放大电路能够更好地接受输入信号，减小了信号源与放大电路之间的负载效应。

而当输出阻抗较小时，放大电路能够更好地推动负载电路，使得输出信号更加稳定。

同时，我们还研究了电压放大倍数与电压源频率的关系。

实验结果显示，当电压源频率较低时，放大倍数较高；而当电压源频率超过一定值后，放大倍数会逐渐减小。

这是因为晶体管的内部电容、电感等因素导致了对高频信号的损耗。

结论：本实验通过搭建单级放大电路并测量，探讨了放大电路的工作原理、电压放大倍数、输入和输出阻抗等参数的影响。

实验结果表明，在合适的设计和调试下，单级放大电路能够实现电压信号的有效放大。

其中，输入和输出阻抗的选择对于放大电路的性能有着重要影响。

此外，电压放大倍数与电压源频率之间存在一定的关联关系，需要根据实际情况进行设计和选择。

单极放大电路实验报告（含数据处理）1. 实验目的本实验旨在研究单极放大电路的工作原理和性能，并通过实验数据进行分析和处理。

2. 实验原理单极放大电路是一种常见的放大电路，由一个电压放大器管和几个外部元件组成。

其主要原理是通过控制输入信号和供电电压，使得输出信号能够按照一定的倍数进行放大。

3. 实验步骤3.1 实验准备1.将单极放大电路的电路图画在试验报告中；2.准备好实验所需的电路元件和器材；3.将电路元件按照电路图连接好；4.打开实验仪器，确保仪器工作正常。

3.2 实验操作1.设置合适的输入信号，输入到单极放大电路的输入端；2.调节供电电压，使得输出信号能够得到放大；3.使用示波器对输入信号和输出信号进行观测；4.测量并记录实验数据。

4. 实验数据根据实验操作，记录下以下数据：序号输入电压（V）输出电压（V）10.1 1.220.2 2.330.3 3.440.4 4.550.5 5.65. 数据处理5.1 输入电压与输出电压关系图首先，根据实验数据绘制输入电压和输出电压的关系图。

import matplotlib.pyplot as pltinput_voltage = [0.1, 0.2, 0.3, 0.4, 0.5]output_voltage = [1.2, 2.3, 3.4, 4.5, 5.6]plt.plot(input_voltage, output_voltage, 'o-') plt.xlabel('Input Voltage (V)')plt.ylabel('Output Voltage (V)')plt.title('Input Voltage vs. Output Voltage') plt.grid(True)plt.show()5.2 输出电压的放大倍数根据实验数据计算并绘制输出电压的放大倍数。

output_gain = [v_out / v_in for v_in, v_out in zip(input_voltage, output_voltage)]plt.plot(input_voltage, output_gain, 'o-')plt.xlabel('Input Voltage (V)')plt.ylabel('Output Gain')plt.title('Input Voltage vs. Output Gain')plt.grid(True)plt.show()6. 结论通过实验数据和数据处理的结果可以得出以下结论：1.单极放大电路在供电电压和输入信号的控制下，可以实现对输入信号的放大；2.根据实验数据和计算结果，可以得到单极放大电路的输出电压与输入电压的关系图和输出电压的放大倍数。

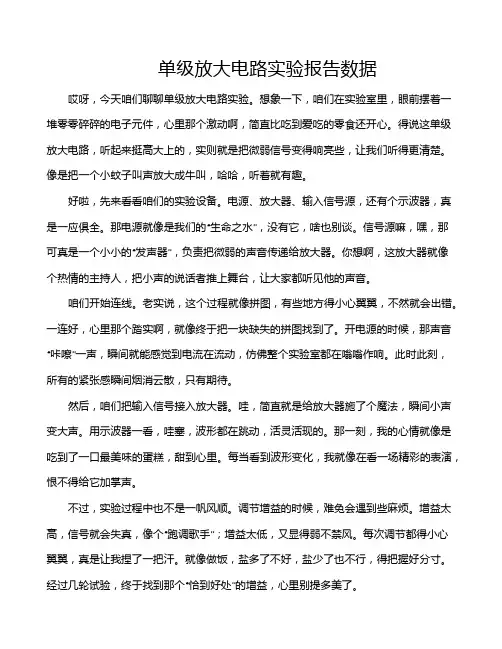

单级放大电路实验报告数据哎呀，今天咱们聊聊单级放大电路实验。

想象一下，咱们在实验室里，眼前摆着一堆零零碎碎的电子元件，心里那个激动啊，简直比吃到爱吃的零食还开心。

得说这单级放大电路，听起来挺高大上的，实则就是把微弱信号变得响亮些，让我们听得更清楚。

像是把一个小蚊子叫声放大成牛叫，哈哈，听着就有趣。

好啦，先来看看咱们的实验设备。

电源、放大器、输入信号源，还有个示波器，真是一应俱全。

那电源就像是我们的“生命之水”，没有它，啥也别谈。

信号源嘛，嘿，那可真是一个小小的“发声器”，负责把微弱的声音传递给放大器。

你想啊，这放大器就像个热情的主持人，把小声的说话者推上舞台，让大家都听见他的声音。

咱们开始连线。

老实说，这个过程就像拼图，有些地方得小心翼翼，不然就会出错。

一连好，心里那个踏实啊，就像终于把一块缺失的拼图找到了。

开电源的时候，那声音“咔嚓”一声，瞬间就能感觉到电流在流动，仿佛整个实验室都在嗡嗡作响。

此时此刻，所有的紧张感瞬间烟消云散，只有期待。

然后，咱们把输入信号接入放大器。

哇，简直就是给放大器施了个魔法，瞬间小声变大声。

用示波器一看，哇塞，波形都在跳动，活灵活现的。

那一刻，我的心情就像是吃到了一口最美味的蛋糕，甜到心里。

每当看到波形变化，我就像在看一场精彩的表演，恨不得给它加掌声。

不过，实验过程中也不是一帆风顺。

调节增益的时候，难免会遇到些麻烦。

增益太高，信号就会失真，像个“跑调歌手”；增益太低，又显得弱不禁风。

每次调节都得小心翼翼，真是让我捏了一把汗。

就像做饭，盐多了不好，盐少了也不行，得把握好分寸。

经过几轮试验，终于找到那个“恰到好处”的增益，心里别提多美了。

咱们不得不提这个“失真”问题。

失真就像是朋友聚会时，那个总爱抢风头的人，听着听着让人有点烦。

每次出现失真，我心里都暗自着急，感觉就像手机信号不好，听个电话都得凑近点。

这时候就得认真调整电路，想办法让它回归正常。

搞定之后，看着示波器上的波形，简直心里乐开了花，像中了彩票一样。

单级放大电路实验报告实验目的：了解单级放大电路的基本原理和特性，掌握单级放大电路的设计方法。

实验原理：单级放大电路是电子电路中最简单的放大电路之一。

它由一个放大器和一个电源组成，放大器将输入信号放大到一定的幅度，输出给负载。

单级放大电路的输入、输出和电源之间通常采用直接耦合或是通过耦合电容进行交流耦合。

实验中所使用的单级放大电路采用直接耦合。

实验材料和仪器：1. 放大器：使用准确度高、稳定性好的运放，如LM741运放。

2. 电源：直流电源，输入电压为±15V。

3. 信号源：可输出正弦信号，频率为1kHz左右。

4. 示波器：测量输出信号的幅度。

5. 电阻、电容等配件。

实验步骤：1. 按照给定电路图搭建单级放大电路，并接上电源和信号源。

2. 调节信号源输出的幅度和频率，使其能够正常工作。

3. 使用示波器测量输出信号的幅度，并记录。

4. 调节输入信号的幅度，观察输出信号的变化，并记录。

5. 调节输入信号的频率，观察输出信号的变化，并记录。

6. 比较不同输入信号幅度和频率下输出信号的变化，分析单级放大电路的放大特性。

实验结果和分析：根据实验数据和示波器的观察，可以得到单级放大电路的放大特性。

输出信号的幅度随着输入信号幅度的增加而变大，但是当输入信号幅度过大时可能会出现失真现象。

输出信号的频率基本上与输入信号的频率相同，且幅度不会受到输入信号频率的影响。

实验结论：通过实验，我们了解了单级放大电路的基本原理和特性。

单级放大电路可以将输入信号放大到一定的幅度，并且对输入信号的频率没有明显的影响。

但是在使用过程中需要注意输入信号的幅度，避免出现失真的情况。

实验结果与理论相符，说明实验顺利进行。

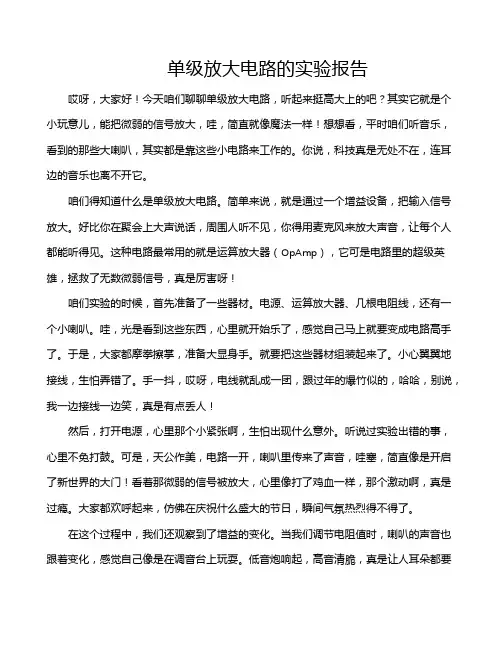

单级放大电路的实验报告哎呀，大家好！今天咱们聊聊单级放大电路，听起来挺高大上的吧？其实它就是个小玩意儿，能把微弱的信号放大，哇，简直就像魔法一样！想想看，平时咱们听音乐，看到的那些大喇叭，其实都是靠这些小电路来工作的。

你说，科技真是无处不在，连耳边的音乐也离不开它。

咱们得知道什么是单级放大电路。

简单来说，就是通过一个增益设备，把输入信号放大。

好比你在聚会上大声说话，周围人听不见，你得用麦克风来放大声音，让每个人都能听得见。

这种电路最常用的就是运算放大器（OpAmp），它可是电路里的超级英雄，拯救了无数微弱信号，真是厉害呀！咱们实验的时候，首先准备了一些器材。

电源、运算放大器、几根电阻线，还有一个小喇叭。

哇，光是看到这些东西，心里就开始乐了，感觉自己马上就要变成电路高手了。

于是，大家都摩拳擦掌，准备大显身手。

就要把这些器材组装起来了。

小心翼翼地接线，生怕弄错了。

手一抖，哎呀，电线就乱成一团，跟过年的爆竹似的，哈哈，别说，我一边接线一边笑，真是有点丢人！然后，打开电源，心里那个小紧张啊，生怕出现什么意外。

听说过实验出错的事，心里不免打鼓。

可是，天公作美，电路一开，喇叭里传来了声音，哇塞，简直像是开启了新世界的大门！看着那微弱的信号被放大，心里像打了鸡血一样，那个激动啊，真是过瘾。

大家都欢呼起来，仿佛在庆祝什么盛大的节日，瞬间气氛热烈得不得了。

在这个过程中，我们还观察到了增益的变化。

当我们调节电阻值时，喇叭的声音也跟着变化，感觉自己像是在调音台上玩耍。

低音炮响起，高音清脆，真是让人耳朵都要怀孕了，哈哈！这就是电路的魅力所在，原来只要稍微一动手，声音就能变得如此美妙，简直像是掌握了音乐的魔法。

实验中也遇到了一些小麻烦。

比如，有一次电源连接不稳，喇叭发出的声音像是被卡住了，咯吱咯吱的声音简直让人崩溃，像是在听一场毫无节奏的音乐会。

大家纷纷开始讨论，试图找出问题的所在。

最后还是经过反复检查，终于发现是接头松了，哈哈，真是小失误引发的大笑话！实验快结束时，大家都在分享各自的心得。

单级放大电路实验报告实验报告-单级放大电路1. 引言单级放大电路是一种常见的电子电路，用于放大输入信号的幅度。

该电路可以应用于各种声音放大器、音频放大器等实际应用中。

本实验旨在通过设计和构建单级放大电路，了解其工作原理和性能。

2. 实验材料- 电源- 耳机- 电阻- 电容- 电位器- 三极管等器件3. 实验步骤3.1 设计电路根据实验要求和材料提供的参数，设计所要构建的单级放大电路。

3.2 收集所需器件根据电路设计，收集所需的电阻、电容、三极管等器件。

3.3 组装电路按照电路设计将所需器件按照正确的连接方式组装成电路。

3.4 连接电源将电源正、负极正确连接到电路上，注意电压大小不超过器件的额定值。

3.5 调节电位器根据实际需要，通过调节电位器的阻值来调节输出信号的幅度。

3.6 测试使用耳机或其他输出设备来实时测试电路的放大效果，检查输出信号的幅度是否满足要求。

4. 实验结果和分析根据实验数据和实时测试，在调节电位器阻值的不同情况下，记录输出信号的幅度和音质。

根据实验结果对电路进行评估和分析，并提出改进的建议。

5. 结论单级放大电路是一种常见的电子电路，可用于放大输入信号的幅度。

本实验通过设计和构建单级放大电路，并进行实时测试，对其工作原理和性能进行了了解。

在实验中，我们调节了电位器的阻值来调整输出信号的幅度，并观察了输出信号的变化。

实验结果表明，电路可以有效地放大输入信号，并满足实际需求。

6. 注意事项6.1 在实验中，注意安全使用电源，避免电压过高导致器件损坏或危险情况发生。

6.2 在调节电位器时，注意不要超过其额定阻值范围，以免损坏电位器或其他器件。

6.3 注意选择合适的耳机或输出设备进行测试，以保证实验结果的准确性。

6.4 在实验结束后，注意关闭电源，拆除电路，并妥善保存实验数据及相关器件。

以上是单级放大电路实验报告的一般框架和内容，具体实验步骤和结果会根据实验需求和实际情况有所差异。

在撰写报告时，需要详细描述实验步骤、结果分析和结论，并注意阐述实验中的注意事项，以保证实验的安全性和准确性。

电子技术实验报告实验名称：单级放大电路系别：班号：实验者：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验仪器 (3)三、实验原理 (3)（一）单级低频放大器的模型和性能 (3)（二）放大器参数及其测量方法 (4)四、实验容 (5)1、搭接实验电路 (5)2、静态工作点的测量和调试 (6)3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 (6)4、放大器上限、下限频率的测量 (7)5、电流串联负反馈放大器参数测量 (8)五、思考题 (8)六、实验总结 (8)一、实验目的1.学会在面包板上搭接电路的方法；2.学习放大电路的调试方法；3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法；4.研究负反馈对放大器性能的影响；了解射级输出器的基本性能；5.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。

二、实验仪器1.示波器 1台2.函数信号发生器 1台3. 直流稳压电源 1台4.数字万用表 1台5.多功能电路实验箱 1台6.交流毫伏表 1台三、实验原理（一）单级低频放大器的模型和性能1. 单级低频放大器的模型单级低频放大器能将频率从几十Hz~几百kHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放大器和负反馈放大器。

从放大器的输出端取出信号电压（或电流）经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。

若反馈信号的极性与原输入信号的极性相反，则为负反馈。

根据输出端的取样信号（电压或电流）与送回输入端的连接方式（串联或并联）的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。

负反馈是改变房卡器及其他电子系统特性的一种重要手段。

负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性，展宽了通频带，减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。

单级交流放大电路实验报告本实验的目的是通过实验操作，掌握单级交流放大电路的基本原理和性能特点，以及对单级放大电路进行性能参数测量和分析。

实验原理：单级交流放大电路是放大器的基本部件，它能够放大信号的幅度，并对信号进行滤波。

在实验中，我们使用的是共射放大电路。

共射放大电路的特点是输入和输出信号都进行交流耦合，这使得信号能够通过放大电阻的放大作用，输出的电压幅度得到放大。

实验步骤：1. 搭建单级交流放大电路，连接电路元件。

2. 使用函数发生器产生待放大的信号，并接入放大电路的输入端。

3. 调节函数发生器的频率和振幅，观察并记录放大电路输出端的波形。

4. 改变输入信号的频率和振幅，观察输出端的波形的变化情况。

5. 测量并记录实验中使用的电路元件的参数，如电阻、电容等。

6. 使用示波器测量并记录放大电路输入端和输出端的电压幅值、电流幅值以及相位差等参数。

7. 对实验数据进行分析和处理，计算并绘制放大电路的幅频特性曲线、相频特性曲线等。

实验结果和数据分析：根据实验所得数据，计算并绘制了单级交流放大电路的幅频特性曲线和相频特性曲线。

通过对比实验数据和理论结果，可以得出实验结果与理论结果基本吻合的结论。

实验结论：本实验成功搭建了单级交流放大电路，通过实验观察验证了放大电路的基本原理和性能特点。

实验结果表明，该单级交流放大电路能够放大信号的幅度，并对信号进行滤波。

实验结果与理论结果基本吻合，验证了单级交流放大电路的性能参数测量和分析方法的正确性。

实验心得：通过本次实验，我深刻理解了单级交流放大电路的原理和性能特点，并掌握了对单级放大电路进行性能参数测量和分析的方法。

实验过程中，我遇到了一些问题，如电路元件的选择和连接、实验数据的测量和记录等。

通过认真学习实验原理和操作步骤，我逐渐解决了这些问题，并取得了满意的实验结果。

这次实验对我今后的学习和研究具有重要意义，我将继续深入学习电路理论和实验技术，提高自己的实验能力和创新能力。

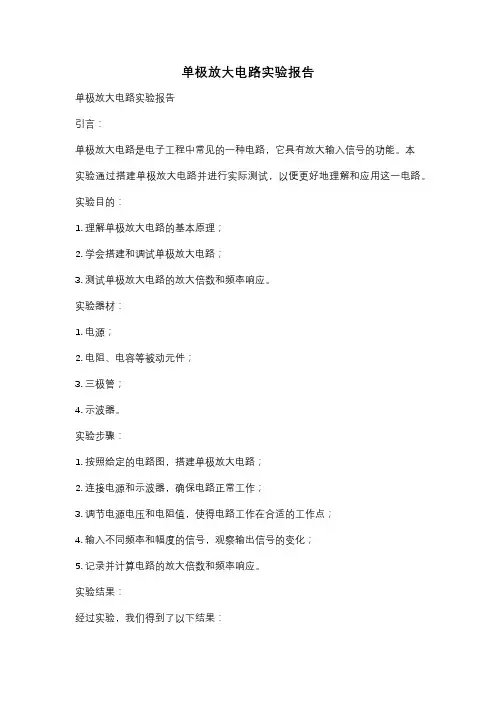

单极放大电路实验报告单极放大电路实验报告引言：单极放大电路是电子工程中常见的一种电路，它具有放大输入信号的功能。

本实验通过搭建单极放大电路并进行实际测试，以便更好地理解和应用这一电路。

实验目的：1. 理解单极放大电路的基本原理；2. 学会搭建和调试单极放大电路；3. 测试单极放大电路的放大倍数和频率响应。

实验器材：1. 电源；2. 电阻、电容等被动元件；3. 三极管；4. 示波器。

实验步骤：1. 按照给定的电路图，搭建单极放大电路；2. 连接电源和示波器，确保电路正常工作；3. 调节电源电压和电阻值，使得电路工作在合适的工作点；4. 输入不同频率和幅度的信号，观察输出信号的变化；5. 记录并计算电路的放大倍数和频率响应。

实验结果：经过实验，我们得到了以下结果：1. 在合适的工作点下，单极放大电路能够有效地放大输入信号；2. 随着输入信号频率的增加，输出信号的幅度有所下降；3. 在一定频率范围内，输出信号的幅度基本保持稳定。

讨论与分析：根据实验结果，我们可以得出以下结论：1. 单极放大电路的放大倍数与电路的工作点有关，合适的工作点可以提高放大倍数；2. 频率响应是单极放大电路的一个重要性能指标，合理选择元件参数可以优化频率响应；3. 输出信号的幅度下降可能是由于电容的频率特性导致的。

结论：通过本次实验，我们深入了解了单极放大电路的基本原理和特性。

掌握了搭建和调试单极放大电路的方法，并通过实验结果对电路的性能进行了分析和讨论。

这对于我们今后在电子工程领域的学习和应用具有重要的意义。

参考文献：[1] 《电子技术基础》，XXX，XXX出版社，2010年。

[2] 《电路分析与设计》，XXX，XXX出版社，2015年。

致谢：感谢实验室老师和助教在实验过程中的指导和帮助，使我们能够顺利完成这次实验。

同时，也要感谢实验室提供的实验器材和设备，为我们的实验提供了良好的条件。

单级共射放大电路实验报告.doc本实验通过搭建单级共射放大电路并进行测试和分析，加深了我们对基本电路的理解和实践技能的提升。

本文将从实验原理、实验步骤、实验结果及分析等方面进行阐述。

一、实验原理1、单级共射放大器的原理共射放大器即输人输出均在晶体管的基极和发射极之间，因此在放大系数上面具有一定的增益，其输入电阻比共集（电流随输入电阻的变化而变化）放大器高，输出电阻比共射（输出电阻不随输入电阻的变化而变化）放大器要低得多，因此同时具有输入输出阻抗都比较好的特点，也就是可以适用于各种电阻范围内的负载。

单级共射放大器是一种常见的基本放大电路，其基本结构如图1所示。

在正常工作状态下，晶体管的基极极间电位为0.6V时，为了使集电极端的电压维持在5V左右，必须给共射电路提供至少5.6V的电压。

为了让信号能够被放大，必须在基极端加上一个交流信号，造成基极到发射极的直流偏置电压波动，而这种交流电压就是引入的输入信号。

3、放大器的放大性能指标放大器的放大性能指标主要包括频率响应、幅度与相位特性、增益、输入输出电阻、噪声系数等多项指标，其中增益是一项非常关键的指标。

二、实验步骤1、实验所需器材和材料（1） C945B三极管1颗（2）1kΩ电阻4个（4）10μf电解电容1个（6）调码器一个（7）万用表（8）示波器（9）直流电源（10）信号发生器2、实验操作流程（1）根据电路图搭建实验电路。

（2）用万用表测出电路中各个元件的参数值。

（3）连接示波器和信号发生器，使信号发生器输出一个1kHz正弦波。

（4）打开直流电源，调节电源电压为5V.（5）显示器显示开始显示信号曲线，用示波器观察信号波形和增益。

（6）通过调节信号源和示波器来得到最佳的放大性能。

三、实验结果及分析搭建完实验电路并进行调试后，我们得到了以下数据：信号频率 | 10kHz | 100kHz | 1MHz |输入电压 | 200mV | 200mV | 200mV |输出电压 | 1.05V | 1.02V | 390mV |增益（Vout/Vin） | 5.25 | 5.1 | 1.95 |从表格数据中可以看出，在低频范围内，输出电压随着输入电压的增加而增加，实现了较好的信号放大效果。

单级交流放大电路实验报告一、实验目的1、掌握单级交流放大电路的工作原理和基本结构。

2、学习使用电子仪器测量电路的性能参数，如电压放大倍数、输入电阻、输出电阻等。

3、熟悉放大器静态工作点的调试方法，了解静态工作点对放大器性能的影响。

4、观察放大器输出信号的失真情况，分析产生失真的原因及解决方法。

二、实验原理单级交流放大电路是由一个晶体管（如三极管）组成的基本放大电路。

它的主要作用是将输入的小信号进行放大，输出一个较大的信号。

在三极管放大器中，要使三极管能够正常放大信号，必须给三极管设置合适的静态工作点。

静态工作点是指在没有输入信号时，三极管的基极电流、集电极电流和集电极发射极电压的值。

通过调节基极电阻和集电极电阻的大小，可以改变静态工作点的位置。

放大器的电压放大倍数是衡量其放大能力的重要指标，它等于输出电压与输入电压的比值。

输入电阻是从放大器输入端看进去的等效电阻，输出电阻是从放大器输出端看进去的等效电阻。

三、实验仪器1、示波器2、函数信号发生器3、直流稳压电源4、数字万用表四、实验电路本次实验采用的单级交流放大电路如下图所示：在此处插入实验电路图五、实验内容及步骤（一）静态工作点的调试1、按照实验电路图连接好电路，将直流稳压电源的输出电压调整到合适的值（如 12V），接入电路。

2、调节电位器 Rb，使三极管的基极电压 Vb 达到预定的值（例如2V）。

3、用万用表测量三极管的集电极电流 Ic 和集电极发射极电压 Vce，计算静态工作点的参数。

（二）测量电压放大倍数1、将函数信号发生器的输出端连接到放大器的输入端，设置输入信号的频率为 1kHz，峰峰值为 10mV。

2、用示波器同时观察输入信号和输出信号的波形，测量输出信号的峰峰值 Vopp。

3、计算电压放大倍数 Av ＝ Vopp ／ 10mV。

（三）测量输入电阻1、在放大器的输入端串联一个已知电阻 Rs（例如1kΩ）。

2、测量输入信号的电压 Vi 和电阻 Rs 两端的电压 Vs。

单级交流放大电路实验报告实验名称：单级交流放大电路实验报告实验教材：《电子技术基础》实验目的：1. 了解单级交流放大电路的工作原理和基本构成；2. 学会测量单级交流放大电路的放大倍数和频率响应；3. 培养实验操作能力和分析问题的能力。

实验器材：1. 电压表；2. 万用表；3. 信号发生器；4. 示波器；5. 电阻、电容等元件；6. 晶体管等半导体器件。

实验步骤：1. 按照图1的电路连接，调节信号发生器的频率为1kHz，输出电压为0.1Vrms，用万用表测量输入信号的电压和输出信号的电压，并计算电路的放大倍数；2. 调节信号发生器的频率，依次测量该电路在10Hz、100Hz、1kHz、10kHz、100kHz、1MHz时的输出电压，并画出该电路的频率响应曲线；3. 改变电路中电容的容值，重复步骤1和步骤2，比较不同电容容值对电路的影响。

实验结果：1. 在1kHz时，电路的输入电压为0.1Vrms，输出电压为0.8Vrms，电路的放大倍数为8；2. 该电路的频率响应曲线如图2所示；3. 当电容值增大时，电路的低频响应增强，放大倍数增大。

实验分析：1. 在实验过程中，我们通过测量电路的输入和输出电压，以及计算电路的放大倍数，了解了单级交流放大电路的基本工作原理；2. 通过绘制频率响应曲线，我们发现该电路在低频和高频时放大倍数较小，在中频时放大倍数较大；3. 改变电容的容值可以改变电路的频率响应特性，这对于设计一个满足特定要求的放大电路具有重要意义。

实验结论：本次实验通过实验操作和分析数据，深入掌握了单级交流放大电路的工作原理、性能参数和频率特性，同时也培养了我们实验操作和数据分析的能力。

该电路在电子技术中应用广泛，研究和设计该电路对于我们掌握电子技术有很大帮助。

单极放大电路的实验报告
《单极放大电路的实验报告》
实验目的：
本实验旨在通过搭建单极放大电路，了解其工作原理和特性，以及掌握单极放大电路的基本参数测量方法。

实验原理：
单极放大电路是一种常见的放大电路，由电源、晶体管、负载电阻和耦合电容等元件组成。

当输入信号加入到基极时，晶体管将信号放大并输出到负载电阻上。

实验步骤：
1. 按照电路图搭建单极放大电路，确保连接正确无误。

2. 接通电源，调节电源电压和电流至合适数值。

3. 使用信号发生器输入正弦波信号，并调节频率和幅度。

4. 连接示波器，观察输入和输出信号波形。

5. 测量电压增益、输入电阻和输出电阻等参数。

实验结果：
通过实验观察和测量，得到了单极放大电路的电压增益约为20倍，输入电阻约为10kΩ，输出电阻约为500Ω。

同时，观察到了输入和输出信号的波形，验证了单极放大电路的放大功能。

实验结论：
通过本次实验，我们深入了解了单极放大电路的工作原理和特性，掌握了单极放大电路的基本参数测量方法。

同时，也加深了对电子电路原理的理解，为今
后的学习和研究打下了坚实的基础。

总结：
单极放大电路作为一种常见的放大电路，具有重要的理论和实际意义。

通过本次实验，我们不仅学会了搭建和调试单极放大电路，还深入了解了其工作原理和特性，对于今后的电子电路实验和应用具有重要的指导意义。

单级共射放大电路实验报告实验目的，通过搭建单级共射放大电路，了解其工作原理和特性，并通过实验验证其放大功能和频率响应。

实验仪器和器材，示波器、信号发生器、直流稳压电源、电阻、电容、三极管等。

实验原理，单级共射放大电路是一种常用的放大电路，其工作原理是利用三极管的放大特性，将输入信号进行放大。

在单级共射放大电路中，输入信号通过输入电容耦合到基极，经过输入电阻进入三极管的基极，通过基极-发射极间的电流放大作用，输出到负载电阻上，实现信号放大。

实验步骤：1. 按照电路图连接实验电路，注意接线正确，电路连接紧密。

2. 调节直流稳压电源，使其输出电压为所需工作电压。

3. 调节信号发生器，输入所需频率和幅值的正弦信号。

4. 连接示波器，观察输入信号和输出信号的波形，记录波形特点和参数。

5. 调节信号频率和幅值，观察输出信号的变化，记录频率响应曲线。

实验结果：经过实验观察和记录，我们得到了以下实验结果：1. 输入信号和输出信号的波形基本一致，幅值经过放大。

2. 随着输入信号频率的增加，输出信号的幅值有所下降，频率响应存在一定的衰减。

实验分析：通过实验结果的观察和分析，我们可以得出以下结论：1. 单级共射放大电路具有信号放大的功能，能够将输入信号进行放大。

2. 由于电容和电感元件的存在，单级共射放大电路存在一定的频率响应特性，随着频率的增加，放大倍数会有所下降。

实验总结：本次实验通过搭建单级共射放大电路，验证了其放大功能和频率响应特性。

同时，通过观察实验现象和分析实验结果，加深了对单级共射放大电路的工作原理和特性的理解。

在今后的学习和工作中，我们将更加熟练地运用单级共射放大电路，并加深对其特性的认识。

实验存在的不足和改进方向：在实验过程中，我们发现了一些不足之处，比如实验中可能存在的误差、实验数据的不够精确等。

因此，我们需要在以后的实验中加强对实验过程的控制，提高实验数据的准确性和可靠性。

通过本次实验，我们对单级共射放大电路有了更深入的了解，也为以后的学习和工作积累了宝贵的经验。

单级交流放大电路实验报告实验目的，通过实验，了解单级交流放大电路的工作原理和特性，掌握其基本参数的测量方法。

实验仪器和设备，示波器、信号发生器、直流稳压电源、万用表、电阻、电容、二极管等。

实验原理，单级交流放大电路是由一个晶体管和少量的外围元件构成的，它可以将输入信号的幅度放大到一定的程度。

在交流放大电路中，输入信号是交流信号，而输出信号也是交流信号。

实验步骤：1. 将示波器、信号发生器、直流稳压电源等设备连接好，并接通电源。

2. 调节信号发生器，输入交流信号，并观察示波器上的波形。

3. 调节直流稳压电源，改变电路中的直流工作点，观察示波器上的波形变化。

4. 测量电路中的电压、电流等参数，并记录下实验数据。

5. 根据实验数据，分析单级交流放大电路的工作特性。

实验结果与分析：通过实验，我们得到了单级交流放大电路的输入输出特性曲线。

当输入信号幅度较小时，输出信号的幅度也较小，但随着输入信号的增大，输出信号的幅度也随之增大，直到达到一定的饱和值。

这说明单级交流放大电路具有放大输入信号的功能，但是当输入信号幅度过大时，输出信号会出现失真。

同时，我们还测量了电路中的直流工作点、交流增益、输入阻抗、输出阻抗等参数。

这些参数的测量结果对于了解单级交流放大电路的工作特性和性能有着重要的意义。

实验总结：通过本次实验，我们对单级交流放大电路的工作原理和特性有了更深入的了解。

我们掌握了单级交流放大电路的基本参数测量方法，同时也发现了单级交流放大电路存在的一些问题和局限性。

在今后的学习和实践中，我们将进一步深入研究电子电路的相关知识，提高自己的实验技能，为今后的科研和工程实践打下坚实的基础。

结语：单级交流放大电路是电子技术中的重要组成部分，它在通信、音响、电视等领域有着广泛的应用。

通过本次实验，我们对单级交流放大电路有了更加深入的了解，这对我们今后的学习和工作都具有重要的意义。

希望我们能够不断学习，不断进步，为电子技术的发展做出自己的贡献。

单级放大器实验报告引言单级放大器作为电子学中最基本的电路之一，在各种电子设备中广泛应用。

本实验目的是通过对单级放大器的实验研究，深入了解其工作原理以及性能特点。

实验目的1. 了解单级放大器的基本工作原理；2. 掌握单级放大器电路的搭建方法；3. 研究单级放大器的输入输出特性，并对放大器的增益、带宽等性能参数进行分析。

实验材料1. 电压源（DC power supply）；2. 电阻、电容、二极管等基本被动元件；3. 简易信号发生器（Function generator）；4. 示波器（Oscilloscope）；5. 多用途测试仪（Multimeter）等实验设备。

实验内容1. 搭建单级放大器电路：根据实验要求，选择合适的二极管和电阻等被动元件，按照电路图要求搭建单级放大器电路。

2. 电路参数测量：a. 输入电阻（Rin）测量：通过改变输入信号的电压和输入电流，测量单级放大器对输入信号的阻抗；b. 输出电阻（Rout）测量：通过改变输出负载的电阻值，测量单级放大器对输出信号的阻抗；c. 输入电容（Cin）测量：将输入信号的频率变化，并测量输入电容的等效电容；d. 输出电容（Cout）测量：将输出信号的频率变化，并测量输出电容的等效电容。

3. 增益和带宽测量：a. 静态电压放大倍数(Av)测量：通过引入恒定直流电压，测量单级放大器的静态电压放大倍数；b. 动态电压增益(Av)测量：通过改变输入信号频率，测量单级放大器在不同频率下的动态电压增益；c. 带宽测量：通过测量输入信号频率-输出信号频率之间的电压降低，确定单级放大器的带宽。

实验结果与分析通过对单级放大器的实验测量，得到了大量的数据，并进行了分析与整理。

根据所得数据，我们得出以下结论：1. 单级放大器的输入输出特性：在正常工作范围内，单级放大器的输入阻抗较高，输出阻抗较低。

输入电容和输出电容对输入输出特性有一定影响。

2. 增益和带宽：单级放大器的增益与输入信号频率密切相关，随着频率的增加，动态电压增益逐渐减小。

单级放大电路的研究一.实验目的1.学习实验电路中EWEB的使用方法2.测量,调试单级共射电压放大器静态工作点,并分析静态工作点的几对输出波形的影响.3.测试放大器的放大倍数(Au),输入电阻(Ri),输出电阻(Ro).4.测试无发射级电容时,发射级电阻单级放大电路的静态工作点,电压放大倍数的影响.二. 实验仪器及设备计算机EWB5.0以上版本软件一套三. 实验原理分压式单级放大电路中V B仅由电阻确定因此静态工作点稳定。

调整R1的阻值可以调整静态工作点。

Au=-βR/r be, R i=R1//R2//Rbe Ro=RcAu=-βR'/[r be+(1+β)R E]五.实验内容1. 测试静态工作点2. 观察输入输出波形输出波形饱和失真，将15V直流电压换成12V，波形完好，如下图所示3. 测量电压放大倍数4. 测量输入电阻5. 测量输出电阻6. 断开发射极电容重新测量各动态参数测量电压放大倍数测量输入电阻测量输出电阻观察输入输出波形7. 观察不同工作点对输出波形的影响六. 数据处理及分析Au=1034/9.899=104.5Ri=1.251*10/(9.899-1.251)=1.447kΩRo=(1.488-1.033)*4.02/1.033=1.771kΩ断开发射极电容之后：Au=19.22/9.899=1.94Ri=6.961/(9.899-6.961)*10=23.69kΩRo=（38.126-19.222）/19.222*4.02=3.95kΩ七思考题回答1.放大器的输出波形与输入波形之间的相位关系如何？输出与输入反向，所以相位相差π2信号源内阻增大时对放大器的电压增益有何影响？信号源内阻增大则输入电阻增大，电压放大倍数减小。

3断开发射级旁路电容对放大器的电压增益和输入电阻有何影响？电压放大倍数减小，输入电阻增大。

单级放大电路一．实验目的1、熟悉电子元器件和模拟电路实验箱。

2、掌握放大器静态工作点的调试方法及其对放大器性能的影响。

3、学习测量放大器Q点，Av，ri，ro的方法，了解共射放大电路特性。

4、学习放大器的动态性能。

二．实验原理实验电路图1、三极管放大作用当三极管发射结处于正向偏置状态，而集电结处于反向偏置状态时，集电极电流受基极电流控制，且基极电流发生很小变化时集电极电流变化很大，如果将小信号加到基极与集电极之间，即会引起Ib变化，Ib放大后，导致Ic发生很大变化，根据U=Ic*R,电阻上电压发生很大变化，即得到放大信号。

2、静态工作点的测量测量静态工作点时，应在输入信号ui=0的情况下进行，将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位Uc、Ue。

当流过Rb1和Rb2的电流远大于晶体管基极电流Ib时，Ub=(Rb1/(Rb1+Rb2))Ucc，Ie=Ic。

3、放大器动态指标测试调整放大器到合适的静态工作点然后加入输入电压Ui在输出电压uo不失真的情况下，用数字万用表测出ui和uo的有效值Ui和Uo，则Au=Uo/Ui。

三．实验设备1、示波器2、数字万用表3、分立元件放大电路模块4、导线若干四．实验内容及步骤l 、实验电路如上图（1）、用万用表判断实验箱上三极管的极性和好坏、电容C的极性和好坏。

接通电源，用示波器调出准确的正弦波信号，关闭电源。

（2）、按图连接电路，将R p的阻值调到阻值最大位置。

（3）、接线完毕仔细检查,确定无误后接通电源。

2、静态分析3、动态研究( 1 )将示波器接入输入输出端观察U i和U O端波形，并比较相位。

( 2 )信号源频率不变，逐渐加大信号幅度观察UO不失真时的最大值。

五.实验总结及感想1. 从实验数据来看，实验值和理论值还是存在一定差异。

实验中所采用的元件并非理想元件，理论计算时一般都忽略一些小量，所以两者都有误差。

单级放大电路实验总结简介：单级放大电路是电子学中常见的一种电路结构，其主要作用是将输入信号进行放大，以增加信号的强度。

通过实验，我们可以深入了解单级放大电路的工作原理、特性以及应用。

一、实验目的本次实验的目的是通过搭建和研究单级放大电路，理解其放大过程、频率响应以及输出特性，并进一步探索该电路在实际应用中的潜力。

二、实验所需材料和设备1. 功率放大电路实验箱2. 电阻箱、电容箱和电感箱3. 示波器4. 信号发生器5. 多用表三、实验步骤1. 准备工作：首先，按照电路图连接所需元件，注意正确连接极性。

然后，接通电源，确保电路正常工作。

最后，使用多用表测量电阻、电容和电感的值，确保实验的准确性。

2. 输入信号设置：通过信号发生器提供一个正弦波信号作为输入信号，并通过示波器观察波形的变化。

3. 确定放大倍数：调节电阻箱的阻值，观察输出信号的变化，并记录不同输入信号下的输出电压。

4. 频率响应分析：改变信号发生器的频率，观察波形的变化，并记录频率与输出信号幅值之间的关系。

5. 稳定性和失真分析：在一定输入信号下，观察电路的输出信号是否稳定，以及是否有失真现象。

记录相关数据，进行后续分析。

四、实验结果与分析通过实验数据的整理与分析，我们得到了以下结论：1. 单级放大电路的放大倍数与输入信号的幅值成正比关系，可以通过改变电阻的阻值来控制放大倍数。

2. 单级放大电路的频率响应曲线呈现带通滤波器的特性，即在一定频率范围内放大幅度较大，而在其他频率下放大幅度较小。

3. 当输入信号过大或过小时，单级放大电路会出现失真现象，使输出信号不再与输入信号相似。

五、实验中遇到的问题及解决方法在实验过程中，我们遇到了一些问题。

例如，输出信号的幅度不稳定，频率响应不理想等。

通过实验数据的分析，我们发现这些问题主要是由于电路参数的选择以及电源的稳定性等原因造成的。

针对这些问题，我们可以调整电路参数，选择合适的元件，并采取稳压措施来提高电路的稳定性。
